本申請涉及一種產物二甲醚的分離提純裝置及其分離方法，屬于煤化工。

背景技術：

1、二甲醚是一種有機化合物，主要用于燃料、冷凍劑、發泡劑等，同時可以作為化工原料生產醋酸甲酯、n,n二甲基苯胺、硫酸二甲酯，還可合成碳酸二甲酯、醋酸甲酯、醋酐、亞乙基二甲酯和乙烯等；傳統二甲醚生產工藝生產的二甲醚多作為燃料使用，對于二甲醚純度要求較低，但當其作為化工原料時，則要求較高的二甲醚純度。

2、二甲醚與co可以發生羰基化反應合成乙酸甲酯。該工藝要求較高的二甲醚純度，使用傳統的精餾分離，需設置兩臺塔，裝置結構復雜且需要較高的蒸汽消耗；因此，研究一種高效節能且高回收率的分離裝置及分離方法，對煤基乙醇工藝的優化有重要意義。

技術實現思路

1、為了解決傳統的產物二甲醚分離精餾系統存在的問題，本申請創新地將隔壁精餾塔應用于產物二甲醚的精餾分離提純過程，隔壁精餾技術屬于高效精餾節能工藝，在塔內部增設一個豎立的隔板，將常規精餾塔的內部一分為二，在一個精餾塔內同時完成傳質和傳熱過程。與完全熱耦合精餾塔相比，隔壁塔將完全熱耦合精餾塔的預分餾塔與主塔組合在同一個精餾塔內，這樣的結構省去了一個再沸器和一個冷凝器，從而節省了設備投資，同時由于熱量在同一個塔內重復循環利用，因此也節省了能耗。

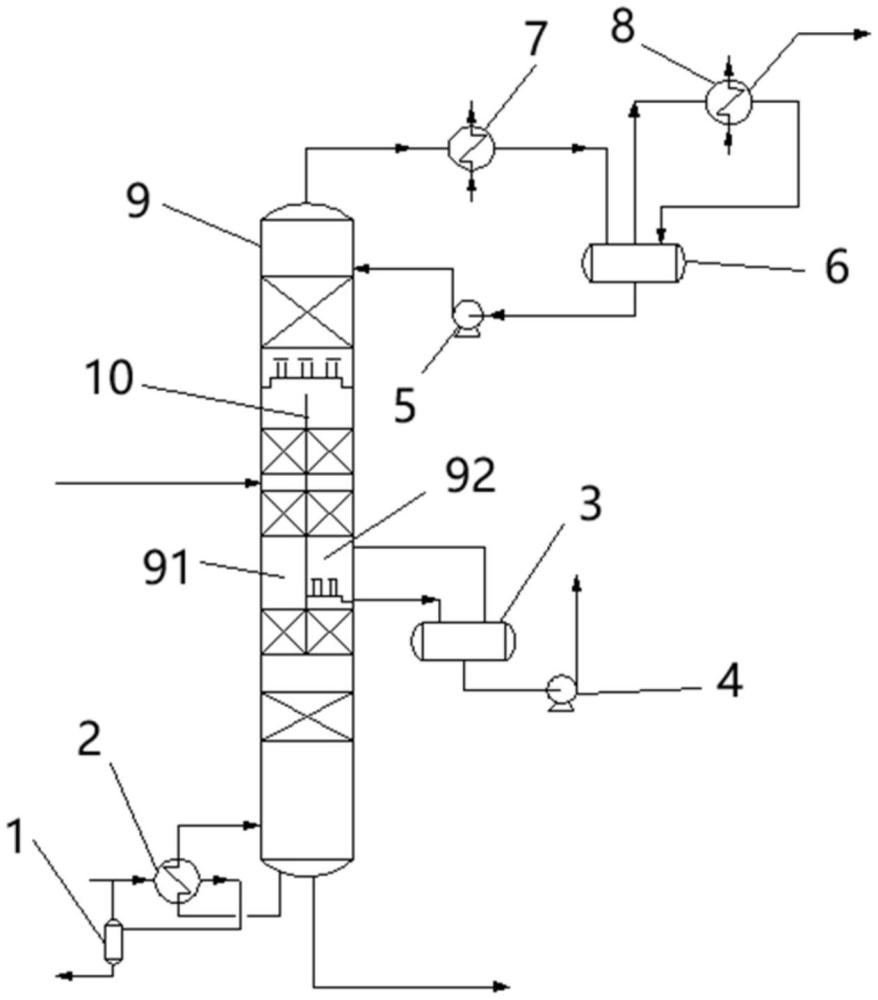

2、具體而言，根據本申請的一個方面，提供了一種產物二甲醚的分離提純裝置，包括隔壁精餾塔，所述隔壁精餾塔內設置有隔板將所述隔壁精餾塔中部隔成粗分部和精分部；

3、所述隔壁精餾塔的塔頂依次連接有冷凝器、回流罐和回流泵，所述回流泵與所述隔壁精餾塔的塔頂相連；

4、所述回流罐還與過冷器相連；

5、所述隔壁精餾塔的塔底連接有再沸器和蒸汽凝液罐；

6、所述精分部的出口與緩沖罐和輸送泵相連。

7、該裝置創新地將隔壁精餾塔應用于產物二甲醚的分離提純過程，適用于二甲醚羰基化制備乙酸甲酯等需要高純二甲醚的相關工藝；

8、與現有的產物二甲醚的精餾提純設備相比，能夠減少一臺塔器，一臺回流罐、一臺回流泵及一臺再沸器，降低了項目投資；

9、同時能利用塔底產物的熱量對原料進行換熱升溫，并將能量耦合利用，節約蒸汽消耗約30％。

10、本申請還提供了一種產物二甲醚的分離方法，采用上述分離裝置進行分離，包括下列步驟：

11、s1：將隔離精餾塔的入口與生產二甲醚的上游反應器的產物出口端相連；

12、s2：設置隔離精餾塔的操作溫度及操作壓力；

13、s3：將原料送入所述隔壁精餾塔；

14、在所述隔壁精餾塔的粗分部進行輕、重組分的粗分，部分包含二甲醚和烯烴的輕組分去向塔頂，部分包含二甲醚、甲醇和水的重組分去向塔底；

15、在所述隔壁精餾塔的精分部繼續進行輕、重組分的精分，輕組分進一步去向塔頂，重組分進一步去向塔底；

16、s4：經過精分后，從塔底分出包含甲醇、水的重組分，塔頂采出含少量二甲醚的輕組分；

17、并將二甲醚產品從側線抽出。

18、可選地，所述原料中包括二甲醚、氫氣、烯烴、co、甲醇和水。

19、可選地，所述原料中二甲醚含量為40％～70％。

20、可選地，所述原料中烯烴含量為50ppm～2000ppm。

21、可選地，所述原料中甲醇和水含量為30％～60％。

22、可選地，所述隔壁塔的操作溫度為35～180℃，操作壓力為0.7～2mpag。

23、可選地，所述隔壁塔的理論板數為40-120塊。

24、可選地，所述隔壁塔的回流比為2-20。

25、本申請能產生的有益效果包括：

26、本申請所提供的一種產物二甲醚的分離提純裝置及其分離方法，創新地將隔壁精餾塔應用于產物二甲醚的提純過程，與傳統分離精餾系統相比，使用的設備數量少，分離裝置結構及分離流程簡單、易操作、能耗低且清潔環保，能夠提純得到高純度的二甲醚，可作為化工原料使用，滿足下游工藝的要求，適用于工業化生產且降低了項目投資，同時降低蒸汽消耗30％以上，具有顯著的實用性及經濟效益，應用前景廣闊。

技術特征：

1.一種產物二甲醚的分離提純裝置，其特征在于，包括隔壁精餾塔，所述隔壁精餾塔內設置有隔板將所述隔壁精餾塔中部隔成粗分部和精分部；

2.一種產物二甲醚的分離方法，采用權利要求1所述的分離裝置進行制備，其特征在于，包括下列步驟：

3.根據權利要求2所述的分離方法，其特征在于，所述原料中包括二甲醚、氫氣、烯烴、co、甲醇和水。

4.根據權利要求3所述的分離方法，其特征在于，所述原料中二甲醚含量為40％～70％。

5.根據權利要求4所述的分離方法，其特征在于，所述原料中烯烴含量為50ppm～2000ppm。

6.根據權利要求5所述的分離方法，其特征在于，所述原料中甲醇和水含量為30％～60％。

7.根據權利要求3所述的分離方法，其特征在于，所述隔壁塔的操作溫度為35～180℃，操作壓力為0.7～2mpag。

8.根據權利要求7所述的分離方法，其特征在于，所述隔壁塔的理論板數為40-120塊。

9.根據權利要求8所述的分離方法，其特征在于，所述隔壁塔的回流比為2-20。

技術總結
本申請公開了一種產物二甲醚的分離提純裝置及分離方法，包括隔壁精餾塔及與其相連的冷凝器、回流罐、回流泵、再沸器和蒸汽凝液罐等裝置，本申請創新地將隔壁精餾塔應用于產物二甲醚的分離提純過程，與傳統分離精餾裝置相比，使用的設備數量少，分離裝置結構及分離流程簡單、易操作、能耗低且清潔環保，能夠提純得到高純度的二甲醚，可作為化工原料使用，滿足下游工藝的要求，適用于工業化生產且降低了項目投資。

技術研發人員：張琳,楊茹,楊培志,何曉昶,李國剛,張靜,任珂,劉軍旗,王輝,鄭拴辰
受保護的技術使用者：延長中科（大連）能源科技股份有限公司
技術研發日：
技術公布日：2025/4/28
