本技術涉及氫能源設備的，具體而言，涉及一種氫氣過濾裝置及氫氣壓縮機。

背景技術：

1、氫氣作為一種無污染、熱值高的理想清潔能源，已引起各行業的高度關注，且需求愈發旺盛。但是，自然界中不存在純氫，只能從其他化學物質中分解分離得到。由于資源分布不均，制氫規模與特點呈現多元化格局。氫氣來源復雜、雜質種類繁多，其中主流為化石能源制氫、電解水制氫或工業副產氫等，在制備中均會產生一定的雜質。

2、目前，氫氣在長期儲存過程中，由于微泄漏等原因會混入雜質，混入的雜質如果直接加注到車載氣瓶中后，久而久之則會引起閥門堵塞等故障發生。

技術實現思路

1、基于此，為了解決現有車載氣瓶由于在加注前沒有對氫氣進行過濾，導致氫氣純度不足的問題，本實用新型提供了一種氫氣過濾裝置及氫氣壓縮機，其具體技術方案如下:

2、一方面，一種氫氣過濾裝置，包括：

3、圓殼體，設有依次連通的進氣口、第一腔體、第二腔體、第三腔體和出氣口；

4、過濾部件，包括設置在所述第一腔體內的旋風分離器、設置在所述第二腔體內的除沫單元、以及設置在所述第三腔體內的濾芯單元，所述旋風分離器用于對氫氣進行除塵處理，所述除沫單元用于去除氫氣中的水汽，所述濾芯單元用于對氫氣進行過濾。

5、上述氫氣過濾裝置，通過旋風分離器對氫氣進行除塵處理、除沫單元去除氫氣中的水汽、所述濾芯單元對氫氣進行過濾，從而保證氫氣在被壓縮時滿足所需的純度。

6、進一步地，所述旋風分離器包括固定板、以及設置在固定板上的若干分離管，所述分離管包括豎直設置在的管體、設置在管體上的螺旋進氣殼、以及設置在管體下端口的錐形嘴。

7、進一步地，所述除沫單元為設置在所述管體上端口的過濾網。

8、進一步地，所述濾芯單元包括安裝座、設置在安裝座上的濾管、以及設置在濾管內的濾芯棒。

9、進一步地，所述旋風分離器、除沫單元、濾芯單元在所述圓殼體內由上到下依次設置。

10、進一步地，還包括設置在所述圓殼體底部側面的排污管口，所述排污管口通過法蘭板密封連接。

11、進一步地，所述圓殼體頂部設有密封結構；所述密封結構包括設置在所述圓殼體頂部的上開座、適配上開座的密封蓋板、固定設置在密封蓋板上的螺紋柱、以及固定連接在所述圓殼體上的螺紋座。

12、進一步地，所述密封結構還包括定位單元，所述定位單元包括設置在所述密封蓋板上的定位盲孔、以及設置在所述圓殼體頂部的定位壓銷；所述定位壓銷通過鉸鏈座安裝在所述圓殼體頂部上。

13、進一步地，所述進氣口和所述出氣口均設有開關閥門。

14、另一方面，一種氫氣壓縮機，包括壓縮主機、以及氫氣過濾裝置；所述氫氣過濾裝置設置在所述壓縮主機的入氣口，用于對進入所述壓縮主機的氫氣進行處理。

技術特征：

1.一種氫氣過濾裝置，其特征在于，包括：

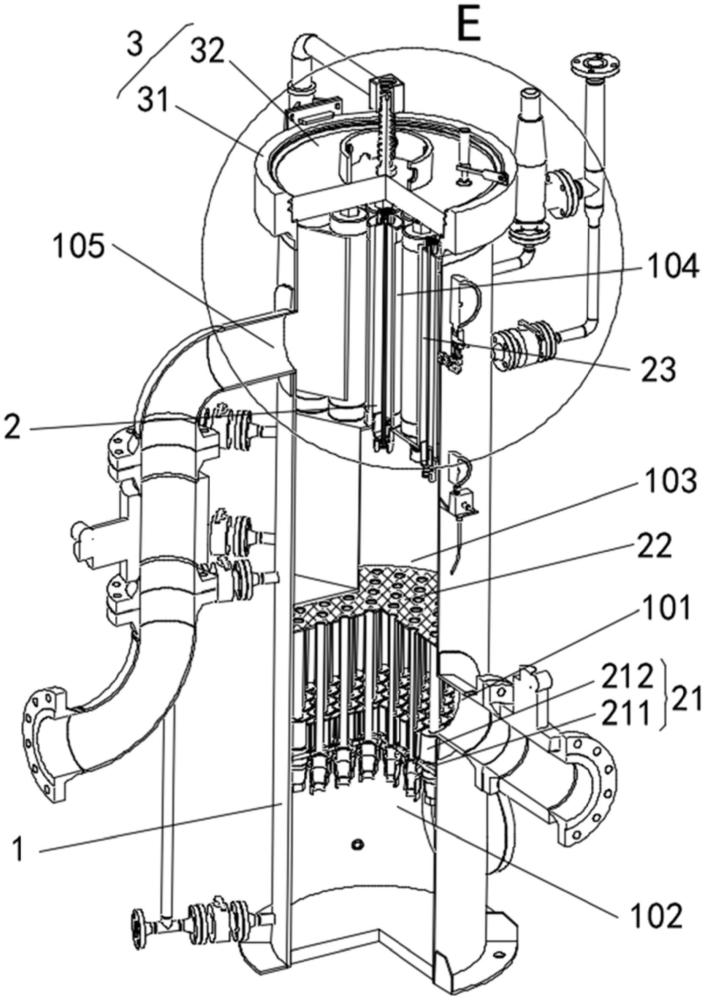

2.根據權利要求1所述的一種氫氣過濾裝置，其特征在于，所述旋風分離器(21)包括固定板(211)、以及設置在固定板(211)上的若干分離管(212)，所述分離管(212)包括豎直設置在的管體(213)、設置在管體(213)上的螺旋進氣殼(214)、以及設置在管體(213)下端口的錐形嘴(215)。

3.根據權利要求2所述的一種氫氣過濾裝置，其特征在于，所述除沫單元(22)為設置在所述管體(213)上端口的過濾網。

4.根據權利要求3所述的一種氫氣過濾裝置，其特征在于，所述濾芯單元(23)包括安裝座(231)、設置在安裝座(231)上的濾管(232)、以及設置在濾管(232)內的濾芯棒(233)。

5.根據權利要求4所述的一種氫氣過濾裝置，其特征在于，所述旋風分離器(21)、除沫單元(22)、濾芯單元(23)在所述圓殼體(1)內由上到下依次設置。

6.根據權利要求1所述的一種氫氣過濾裝置，其特征在于，還包括設置在所述圓殼體(1)底部側面的排污管口(11)，所述排污管口(11)通過法蘭板密封連接。

7.根據權利要求1所述的一種氫氣過濾裝置，其特征在于，所述圓殼體(1)頂部設有密封結構(3)；

8.根據權利要求7所述的一種氫氣過濾裝置，其特征在于，所述密封結構(3)還包括定位單元(35)，所述定位單元(35)包括設置在所述密封蓋板(32)上的定位盲孔(351)、以及設置在所述圓殼體(1)頂部的定位壓銷(352)；

9.根據權利要求1所述的一種氫氣過濾裝置，其特征在于，所述進氣口(101)和所述出氣口(105)均設有開關閥門(4)。

10.一種氫氣壓縮機，其特征在于，包括壓縮主機(5)、以及如權利要求1～9任意一項所述的氫氣過濾裝置(6)；

技術總結
本技術提供了一種氫氣過濾裝置及氫氣壓縮機，其中的氫氣過濾裝置，包括：圓殼體，設有依次連通的進氣口、第一腔體、第二腔體、第三腔體和出氣口；過濾部件，包括設置在所述第一腔體內的旋風分離器、設置在所述第二腔體內的除沫單元、以及設置在所述第三腔體內的濾芯單元，所述旋風分離器用于對氫氣進行除塵處理，所述除沫單元用于去除氫氣中的水汽，所述濾芯單元用于對氫氣進行過濾。上述氫氣過濾裝置，通過旋風分離器對氫氣進行除塵處理、除沫單元去除氫氣中的水汽、所述濾芯單元對氫氣進行過濾，從而保證氫氣在被壓縮時滿足所需的純度。解決現有車載氣瓶由于在加注前沒有對氫氣進行過濾，導致氫氣純度不足的問題。
