本技術涉及耐火材料，具體為一種耐火材料模具。

背景技術：

1、耐火材料是指能夠在高溫下保持其結構和性能的材料，常見的耐火材料包括耐火磚、耐火水泥等，隔熱的基本原理就是降低導熱系數，由于隔熱材料中包含有大量的孔隙，通過隔熱材料的熱傳遞就是通過固相與氣相的傳熱，在生產耐火材料時，常常需要使用模具擠壓成型來制造具有特定形狀和尺寸的耐火制品。

2、公開號為cn213766324u的一項中國專利公開了一種耐火材料成型模具，其技術方案要點是：包括模座，所述模座的內部設置有工作腔，所述工作腔的內部放置有模塊，所述工作腔的內壁表面對稱開設有第一滑動槽，所述第一滑動槽的內部放置有擠壓板，所述擠壓板的一端固定有摩擦板，所述摩擦板與模塊的表面緊貼，所述擠壓板的另一端表面開設有截面呈“t”形結構的轉動槽；通過設計的擠壓板、摩擦板、轉動桿、轉動塊、轉動槽、第一滑動槽和第二滑動槽，可以對模塊進行擠壓固定，提高模塊的穩定性，避免其在擠壓過程中發生移動，導致材料沖壓的質量下降，而且該結構簡單，方便操作，實用性強。

3、現有的相關技術，往往存在以下缺陷：沖壓板在擠壓模塊時表面容易沾附模塊破碎的碎渣，碎渣殘留在沖壓板的表面，可能導致后續對模塊沖壓時，模塊制品的表面不平整或出現瑕疵，影響產品質量。

4、因此，本實用新型提供一種耐火材料模具。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在沖壓板在擠壓模塊時表面容易沾附模塊破碎的碎渣的缺點，而提出的一種耐火材料模具。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種耐火材料模具，包括模座，所述模座的表面安裝有密封門，所述模座的上表面固定連接有頂板，所述頂板的表面安裝有液壓機，所述液壓機的輸出端固定連接有沖壓板，所述模座的表面設有清理結構，所述清理結構包括支撐板，所述支撐板與模座的表面固定連接，所述支撐板的表面滑動貫穿有矩形桿，所述矩形桿的一端轉動連接有驅動架，所述驅動架的表面固定連接有刮板，所述驅動架的表面固定連接有清潔墊，所述支撐板的表面滑動貫穿有插銷，所述矩形桿的表面開設有圓槽，所述插銷的尺寸與圓槽的尺寸相適配。

3、上述部件所達到的效果為：通過設置清理結構，達到便于將對耐火材料制成的模塊進行沖壓時沾附在沖壓板表面的碎渣進行清理，從而避免碎渣沾附在沖壓板的表面，影響沖壓板后續對耐火材料模塊制成模塊沖壓的效果。

4、優選的，所述矩形桿的表面開設有卡槽，所述矩形桿的表面螺紋連接有螺栓，所述卡槽的內壁滑動連接有收集盒。

5、上述部件所達到的效果為：刮板移動到適宜的位置后會沿沖壓板的表面，從而將沖壓板表面沾附的碎渣刮除，碎渣會掉落到收集盒內，收集盒達到便于對刮板刮除的碎渣進行收集，進而避免碎渣掉落到模座內難以清理的作用。

6、優選的，所述插銷的圓弧面套有彈簧，所述彈簧的兩端分別與插銷和支撐板固定連接。

7、上述部件所達到的效果為：插銷會借助彈簧收縮的力插入圓槽內，彈簧達到限制插銷的位置，進而提高插銷插入圓槽內的穩定性。

8、優選的，所述支撐板的表面滑動貫穿有兩個圓桿，兩個所述圓桿均與驅動架的表面固定連接。

9、上述部件所達到的效果為：圓桿移動會在支撐板內滑動，支撐板達到限制圓桿的移動路徑，進而限制支撐板的移動路徑，避免在移動驅動架時，驅動架發生轉動的作用。

10、優選的，所述模座的表面設有限位結構，所述限位結構包括支架，所述支架與模座的表面固定連接，所述支架的表面轉動連接有雙向螺桿，所述雙向螺桿的兩端均貫穿支架，所述雙向螺桿的表面螺紋連接有兩驅動臂，兩個所述驅動臂彼此靠近的一側均固定連接有驅動桿，兩個所述驅動桿均滑動貫穿模座，兩個所述驅動桿彼此靠近的一端均固定連接有驅動板。

11、上述部件所達到的效果為：通過設置限位結構，達到便于將放到模座內的模塊移動到中心的位置，從而避免模塊的位置出現偏差，進而提高對模塊進行沖壓的效果。

12、優選的，所述雙向螺桿的圓弧面固定連接有轉盤，所述轉盤的豎截面呈“十”字形。

13、上述部件所達到的效果為：轉盤轉動會帶動雙向螺桿在支架內轉動桿，轉盤達到便于轉動雙向螺桿的作用。

14、優選的，兩個所述驅動板彼此靠近的一側均固定連接有防護墊，所述防護墊為橡膠材質。

15、上述部件所達到的效果為：驅動板移動會帶動防護墊移動，防護墊達到便于在驅動板擠壓模塊時對模塊進行防護，從而避免驅動板擠壓模塊，導致模塊的表面發生磨損的作用。

16、綜上所述：

17、1.本實用新型中，通過設置清理結構，達到?jīng)_壓板抬升到合適的高度，推動矩形桿，矩形桿移動會在支撐板內移動，矩形桿移動會帶動驅動架移動，驅動架移動會帶動刮板移動，刮板移動到適宜的位置后會沿沖壓板的表面，從而將沖壓板表面沾附的碎渣刮除，驅動架移動會帶動清潔墊移動，清潔墊會沿沖壓板的表面滑動，從而進一步對沖壓板進行擦拭，從而避免碎渣沾附在沖壓板的表面，影響沖壓板后續對耐火材料模塊制成模塊沖壓的效果。

18、2.本實用新型中，通過設置限位結構，達到同時移動兩個驅動板，驅動板會同時向靠近模塊的方向移動，兩個驅動板在移動時首先某個驅動板會對模塊進行擠壓，會帶動模塊向靠近另一個驅動板的方向移動，直到兩個驅動板分別緊密的貼合在模塊的兩側，從而將模塊移動到模座內的中心位置，提高對模塊進行沖壓的效果。

技術特征：

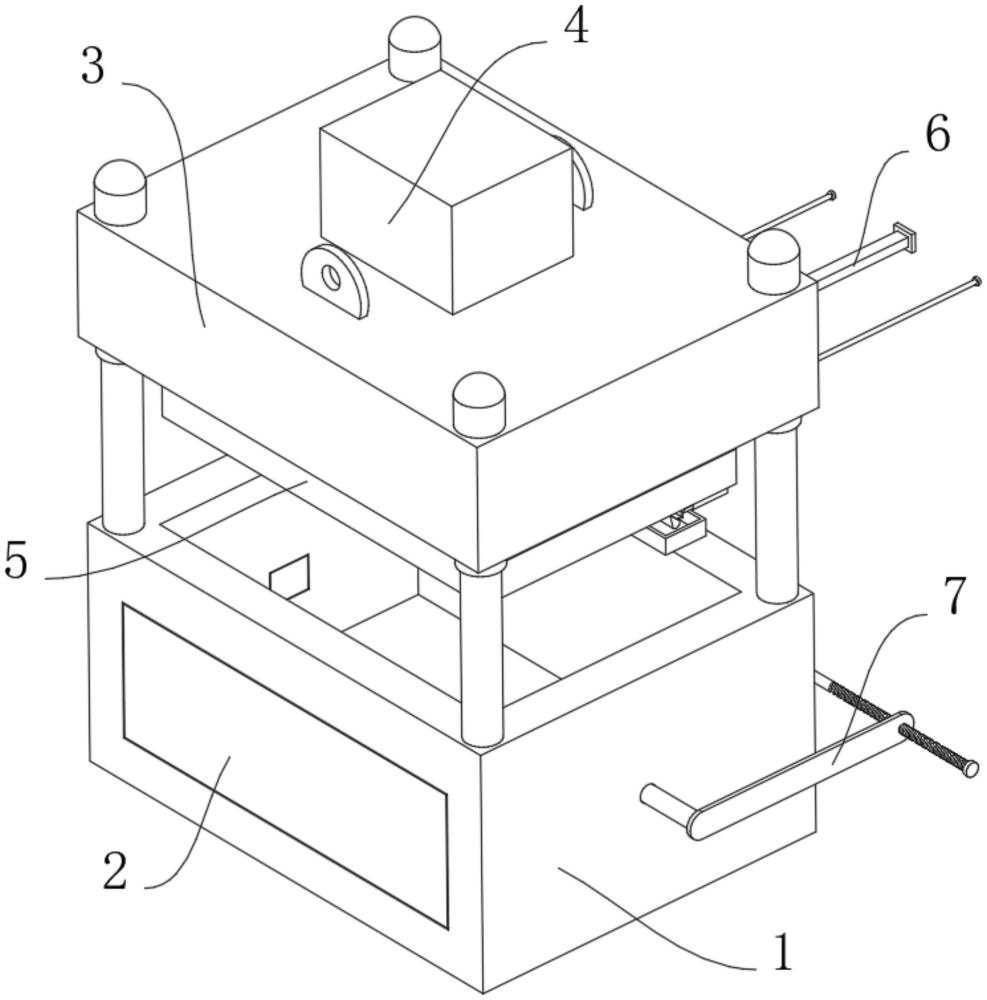

1.一種耐火材料模具，包括模座(1)，所述模座(1)的表面安裝有密封門(2)，所述模座(1)的上表面固定連接有頂板(3)，所述頂板(3)的表面安裝有液壓機(4)，所述液壓機(4)的輸出端固定連接有沖壓板(5)，所述模座(1)的表面設有清理結構(6)，其特征在于：所述清理結構(6)包括支撐板(601)，所述支撐板(601)與模座(1)的表面固定連接，所述支撐板(601)的表面滑動貫穿有矩形桿(602)，所述矩形桿(602)的一端轉動連接有驅動架(603)，所述驅動架(603)的表面固定連接有刮板(604)，所述驅動架(603)的表面固定連接有清潔墊(605)，所述支撐板(601)的表面滑動貫穿有插銷(606)，所述矩形桿(602)的表面開設有圓槽(607)，所述插銷(606)的尺寸與圓槽(607)的尺寸相適配。

2.根據權利要求1所述的一種耐火材料模具，其特征在于：所述矩形桿(602)的表面開設有卡槽(608)，所述矩形桿(602)的表面螺紋連接有螺栓(609)，所述卡槽(608)的內壁滑動連接有收集盒(610)。

3.根據權利要求1所述的一種耐火材料模具，其特征在于：所述插銷(606)的圓弧面套有彈簧(611)，所述彈簧(611)的兩端分別與插銷(606)和支撐板(601)固定連接。

4.根據權利要求1所述的一種耐火材料模具，其特征在于：所述支撐板(601)的表面滑動貫穿有兩個圓桿(612)，兩個所述圓桿(612)均與驅動架(603)的表面固定連接。

5.根據權利要求1所述的一種耐火材料模具，其特征在于：所述模座(1)的表面設有限位結構(7)，所述限位結構(7)包括支架(71)，所述支架(71)與模座(1)的表面固定連接，所述支架(71)的表面轉動連接有雙向螺桿(72)，所述雙向螺桿(72)的兩端均貫穿支架(71)，所述雙向螺桿(72)的表面螺紋連接有兩個驅動臂(73)，兩個所述驅動臂(73)彼此靠近的一側均固定連接有驅動桿(74)，兩個所述驅動桿(74)均滑動貫穿模座(1)，兩個所述驅動桿(74)彼此靠近的一端均固定連接有驅動板(75)。

6.根據權利要求5所述的一種耐火材料模具，其特征在于：所述雙向螺桿(72)的圓弧面固定連接有轉盤(76)，所述轉盤(76)的豎截面呈“十”字形。

7.根據權利要求5所述的一種耐火材料模具，其特征在于：兩個所述驅動板(75)彼此靠近的一側均固定連接有防護墊(77)，所述防護墊(77)為橡膠材質。

技術總結
本技術涉及耐火材料技術領域，具體公開了一種耐火材料模具，包括模座，所述模座的表面安裝有密封門，所述模座的上表面固定連接有頂板，所述頂板的表面安裝有液壓機，所述液壓機的輸出端固定連接有沖壓板，所述模座的表面設有清理結構，所述清理結構包括支撐板，所述支撐板與模座的表面固定連接，所述支撐板的表面滑動貫穿有矩形桿，所述矩形桿的一端轉動連接有驅動架，所述驅動架的表面固定連接有刮板，所述驅動架的表面固定連接有清潔墊，所述支撐板的表面滑動貫穿有插銷，所述矩形桿的表面開設有圓槽，所述插銷的尺寸與圓槽的尺寸相適配。本技術，解決了沖壓板在擠壓模塊時表面容易沾附模塊破碎的碎渣的問題。

技術研發人員：張?zhí)莆?姚曉云,尹玉成,杜曉建,聶建華
受保護的技術使用者：湖北銳升新材料科技有限公司
技術研發日：20240619
技術公布日：2025/4/28
