本技術屬于廢舊塑料瓶回收，具體涉及一種具有過濾功能的廢舊塑料瓶回收用污水處理裝置。

背景技術：

1、廢舊塑料瓶的回收非常重要，因為它可以減輕對自然資源的依賴，減少能源消耗和環境污染。廢舊塑料瓶在回收過程中，部分塑料瓶中會殘留污水或液體，如果汁、飲料或其它液體，因此對殘留的污水或液體進行處理，會保證后續對塑料瓶的回收再利用的效率。

2、目前對于塑料瓶中殘留的污水液體的處理方式，大多是將塑料瓶破碎的同時將液體進行過濾收集，但是液體中會存在較多的顆粒雜質，如果粒纖維、泥土顆粒等，若不將其從液體中分離出，在后續污水處理中，會造成沉淀物過大、污水的沉淀速率及凈化速率過低，造成污水處理困難、成本投入大等問題。

3、因此，有必要提供一種具有過濾功能的廢舊塑料瓶回收用污水處理裝置以改變上述技術缺陷。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足而提供一種具有過濾功能的廢舊塑料瓶回收用污水處理裝置。

2、本實用新型采用如下技術方案：

3、為了解決上述技術問題，本實用新型提供了一種具有過濾功能的廢舊塑料瓶回收用污水處理裝置，包括箱體，所述箱體頂面連接有進料管，所述箱體內腔靠近頂面處轉動連接有兩個傳動輥，兩個所述傳動輥之間傳動連接有同一個輸送帶，所述輸送帶上開設有若干個漏孔，所述箱體內壁靠近左側處連接有隔板，所述隔板左側設置有擠壓組件，所述箱體內腔底面設置有引流組件，所述箱體內壁轉動連接有轉軸，所述轉軸側壁連接有混合桿，所述箱體內腔位于輸送帶下側設置有過濾件。

4、更進一步的，所述擠壓組件包括設置在隔板左側的擋板，所述擋板左側壁貫穿箱體并與其活動連接，所述箱體左側壁固定安裝有支架，所述支架側壁固定安裝有第一推桿，所述第一推桿輸出端與擋板固定連接，所述隔板左側壁固定連接有斜板，所述箱體左側壁位于斜板上側開設有出料槽，所述斜板貫穿出料槽，所述隔板側壁開設有若干個通孔，所述箱體頂面固定連接有第二推桿，所述第二推桿輸出端貫穿箱體并固定連接有壓板。

5、更進一步的，所述引流組件包括安裝在箱體內腔底面的泵機，所述泵機側壁分別固定連接有進水管和出水管，所述出水管貫穿箱體。

6、更進一步的，所述過濾件包括設置在箱體內腔的過濾板，所述箱體右側壁開設有矩形槽，所述過濾板貫穿矩形槽并固定連接有限位板，所述限位板側壁固定連接有兩個把手。

7、更進一步的，所述箱體后側壁安裝有電機，所述轉軸后端與電機輸出端固定連接，所述轉軸與傳動輥后端處分別固定連接有鏈輪，兩個所述鏈輪之間傳動連接有鏈條。

8、更進一步的，所述隔板右側壁與箱體之間固定連接有密封板，所述密封板與隔板之間為儲液腔，所述進水管貫穿密封板。

9、與現有技術相比，本實用新型的有益效果在于：

10、本實用新型通過箱體、進料管、輸送帶、擠壓組件和引流組件的設計，當污水排入箱體后，利用輸送帶上的漏孔可將污水中顆粒物進行過濾處理，液體收集在箱體內部，收集在擋板上，并配合擠壓組件進行固液分離，進一步增加過濾效果，使得收集的污水中顆粒含量較低，便于后期的凈化處理。

技術特征：

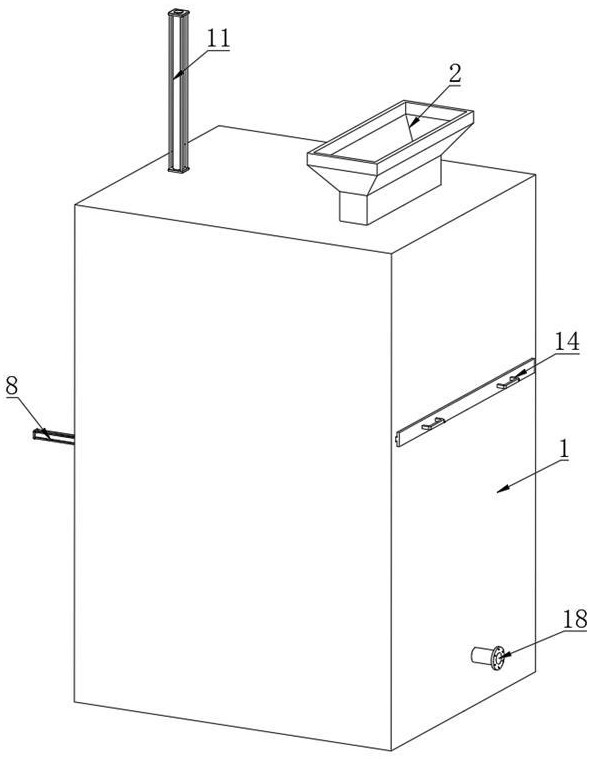

1.一種具有過濾功能的廢舊塑料瓶回收用污水處理裝置，包括箱體（1），其特征在于：所述箱體（1）頂面連接有進料管（2），所述箱體（1）內腔靠近頂面處轉動連接有兩個傳動輥（3），兩個所述傳動輥（3）之間傳動連接有同一個輸送帶（4），所述輸送帶（4）上開設有若干個漏孔，所述箱體（1）內壁靠近左側處連接有隔板（5），所述隔板（5）左側設置有擠壓組件，所述箱體（1）內腔底面設置有引流組件，所述箱體（1）內壁轉動連接有轉軸（19），所述轉軸（19）側壁連接有混合桿（20），所述箱體（1）內腔位于輸送帶（4）下側設置有過濾件。

2.根據權利要求1所述的一種具有過濾功能的廢舊塑料瓶回收用污水處理裝置，其特征在于：所述擠壓組件包括設置在隔板（5）左側的擋板（6），所述擋板（6）左側壁貫穿箱體（1）并與其活動連接，所述箱體（1）左側壁固定安裝有支架（7），所述支架（7）側壁固定安裝有第一推桿（8），所述第一推桿（8）輸出端與擋板（6）固定連接，所述隔板（5）左側壁固定連接有斜板（10），所述箱體（1）左側壁位于斜板（10）上側開設有出料槽，所述斜板（10）貫穿出料槽，所述隔板（5）側壁開設有若干個通孔（9），所述箱體（1）頂面固定連接有第二推桿（11），所述第二推桿（11）輸出端貫穿箱體（1）并固定連接有壓板（12）。

3.根據權利要求1所述的一種具有過濾功能的廢舊塑料瓶回收用污水處理裝置，其特征在于：所述引流組件包括安裝在箱體（1）內腔底面的泵機（16），所述泵機（16）側壁分別固定連接有進水管（17）和出水管（18），所述出水管（18）貫穿箱體（1）。

4.根據權利要求1所述的一種具有過濾功能的廢舊塑料瓶回收用污水處理裝置，其特征在于：所述過濾件包括設置在箱體（1）內腔的過濾板（13），所述箱體（1）右側壁開設有矩形槽，所述過濾板（13）貫穿矩形槽并固定連接有限位板（14），所述限位板（14）側壁固定連接有兩個把手。

5.根據權利要求1所述的一種具有過濾功能的廢舊塑料瓶回收用污水處理裝置，其特征在于：所述箱體（1）后側壁安裝有電機（21），所述轉軸（19）后端與電機（21）輸出端固定連接，所述轉軸（19）與傳動輥（3）后端處分別固定連接有鏈輪（22），兩個所述鏈輪（22）之間傳動連接有鏈條（23）。

6.根據權利要求3所述的一種具有過濾功能的廢舊塑料瓶回收用污水處理裝置，其特征在于：所述隔板（5）右側壁與箱體（1）之間固定連接有密封板（15），所述密封板（15）與隔板（5）之間為儲液腔，所述進水管（17）貫穿密封板（15）。

技術總結
本技術公開了一種具有過濾功能的廢舊塑料瓶回收用污水處理裝置，包括箱體，所述箱體頂面固定連接有進料管，所述箱體內腔靠近頂面處轉動連接有兩個傳動輥，兩個所述傳動輥之間傳動連接有同一個輸送帶，所述輸送帶上開設有若干個漏孔，所述箱體內壁靠近左側處固定連接有隔板，所述隔板左側設置有擠壓組件，所述箱體內腔底面設置有引流組件，所述箱體內壁轉動連接有轉軸，本技術通過擠壓組件進行固液分離，進一步增加過濾效果，使得收集的污水中顆粒含量較低，便于后期的凈化處理。

技術研發人員：張長春,蔡金鐘
受保護的技術使用者：泉州市港隆新型材料有限公司
技術研發日：20240619
技術公布日：2025/4/28
