本技術涉及醇解釜過濾，尤其涉及一種新型醇解釜改造過濾裝置。

背景技術：

1、醇解釜，也稱為酯化釜，是一種用于酯化反應的設備，酯化是一種重要的化學反應，通常用于生產脂肪酸甲酯或其他酯類化合物，在醇解釜中，一種醇與一種酸酐在催化劑的作用下反應生成酯和相應的酸。

2、通過有效地去除副產物和雜質，醇解釜過濾裝置可以減少對環境的污染，同時也降低了工作環境中有害物質的濃度，提高了生產過程的安全性，通過提高產品純度和收率，醇解釜過濾裝置可以減少需要進行后續處理或再次處理的次數，從而降低了生產成本。

3、現有醇解釜過濾裝置使用時抽完料，過濾方槽會出現大量膠團，只能打開方槽蓋子清理，隨著溫度越來越低，膠團會逐步變硬，難以清理出來，需要整個方槽拆出來拿到機修房切割開來，膠團才能清理出來，耗大量人力物力。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種新型醇解釜改造過濾裝置，旨在改善現有技術中過濾方槽會出現大量膠團，只能打開方槽蓋子清理，隨著溫度越來越低，膠團會逐步變硬，難以清理出來，需要整個方槽拆出來拿到機修房切割開來，膠團才能清理出來，耗大量人力物力的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種新型醇解釜改造過濾裝置，包括錐形槽，所述錐形槽的外側頂部四周固定連接有環形方板，所述環形方板的頂部開設有第一凹槽，所述環形方板的上側設置有蓋板，所述蓋板的底部固定連接有石棉密封繩，所述蓋板的頂部四周均等距轉動連接有多個第一螺栓，多個所述第一螺栓的底端均貫穿蓋板并螺紋連接在環形方板，所述蓋板的頂部左側開設有第一圓槽，所述第一圓槽的內部固定連接有空心圓柱，所述空心圓柱的外壁頂端固定有圓環底，所述圓環底的上側設置有圓環蓋，所述圓環蓋的頂部等距轉動連接有多個第二螺栓，多個所述第二螺栓的底端均貫穿圓環蓋并轉動連接在圓環底，所述圓環蓋的頂部固定連接有透明蓋，所述蓋板的頂部右側開設有第二圓槽，所述第二圓槽的內部固定連接有進料口，所述錐形槽的左側固定連接有出料口，所述進料口與出料口的外壁一側均固定連接有固定圓環，兩個所述固定圓環的一側均開設有多個限位孔，所述錐形槽的內部左側固定連接有l形板，所述l形板的內部頂端固定連接有過濾板，所述過濾板的左側等距開設有多個過濾孔，所述錐形槽的內部左側設置有過濾機構，所述過濾機構可以對錐形槽(1)內的反應物進行過濾并且還可以對l形板和過濾板進行清理。

3、作為上述技術方案的進一步描述：

4、所述過濾機構包括第一電機和轉動帶，所述第一電機固定連接在錐形槽的前側左端中下部，所述第一電機的輸出端貫穿錐形槽并固定連接有第一螺紋桿，所述錐形槽的后側左端轉動連接有第二螺紋桿，所述第二螺紋桿貫穿錐形槽，所述第二螺紋桿與第一螺紋桿的后端均固定連接有轉輪，兩個所述轉輪通過轉動帶相連接，所述第一螺紋桿與第二螺紋桿的外壁均螺紋連接有移動塊，兩個所述移動塊的底部均固定連接有空心管，兩個所述空心管的相鄰一側均等距固定連接有多個噴頭，所述錐形槽的前側固定連接有水箱，所述水箱的左側固定連接有水泵，所述水泵的輸出端連通有輸水管，所述輸水管的一端貫穿錐形槽并與空心管連通，所述錐形槽的右側固定連接有第二電機，所述第二電機的輸出端貫穿錐形槽并固定連接有轉桿，所述轉桿的外壁等距固定連接有多個攪動板，所述l形板的右側開設有過濾槽，所述過濾槽的內部固定連接有過濾網。

5、作為上述技術方案的進一步描述：

6、所述錐形槽的前側左端中下部開設有滑槽，所述滑槽滑動連接有抽拉板。

7、作為上述技術方案的進一步描述：

8、所述水箱的前側固定連接有開關，所述開關與第一電機和水泵電性連接。

9、作為上述技術方案的進一步描述：

10、所述開關的外側設置有保護蓋，所述保護蓋的后端左側與水箱的前側轉動連接。

11、作為上述技術方案的進一步描述：

12、所述抽拉板的前側固定連接有把手。

13、作為上述技術方案的進一步描述：

14、所述錐形槽的右側固定連接有儲物箱，所述儲物箱的頂部左端轉動連接有轉動蓋。

15、作為上述技術方案的進一步描述：

16、所述圓環蓋的底部固定連接有橡膠墊，所述橡膠墊的底部與圓環底滑動連接。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過第二電機帶動轉桿轉動，使得攪動板在錐形槽內轉動，讓反應物能充分的發生反應，通過水泵將水流入空心管內經過噴頭噴出，通過轉動第一螺紋桿和第二螺紋桿帶動空心管移動，使得噴頭對l形板和過濾板進行清洗，不需要工作人員對過濾槽進行拆解就可以進行清洗，提高了工作效率。

19、2、本實用新型中，通過轉動第一螺栓取消對蓋板的限位，打開蓋板使得錐形槽內的剩余反應物冷卻成膠團，因為錐形槽呈上大下小的形狀，方便工作人員取出，從而不用將整個方槽拆出切割，減少耗時耗力。

技術特征：

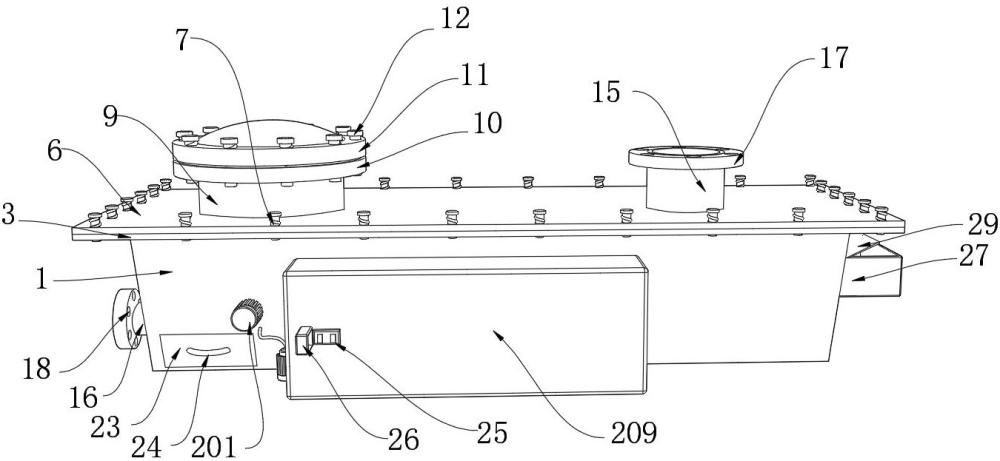

1.一種新型醇解釜改造過濾裝置，包括錐形槽(1)，其特征在于：所述錐形槽(1)的外側頂部四周固定連接有環形方板(3)，所述環形方板(3)的頂部開設有第一凹槽(4)，所述環形方板(3)的上側設置有蓋板(6)，所述蓋板(6)的底部固定連接有石棉密封繩(5)，所述蓋板(6)的頂部四周均等距轉動連接有多個第一螺栓(7)，多個所述第一螺栓(7)的底端均貫穿蓋板(6)并螺紋連接在環形方板(3)，所述蓋板(6)的頂部左側開設有第一圓槽(8)，所述第一圓槽(8)的內部固定連接有空心圓柱(9)，所述空心圓柱(9)的外壁頂端固定有圓環底(10)，所述圓環底(10)的上側設置有圓環蓋(11)，所述圓環蓋(11)的頂部等距轉動連接有多個第二螺栓(12)，多個所述第二螺栓(12)的底端均貫穿圓環蓋(11)并轉動連接在圓環底(10)，所述圓環蓋(11)的頂部固定連接有透明蓋(13)，所述蓋板(6)的頂部右側開設有第二圓槽(14)，所述第二圓槽(14)的內部固定連接有進料口(15)，所述錐形槽(1)的左側固定連接有出料口(16)，所述進料口(15)與出料口(16)的外壁一側均固定連接有固定圓環(17)，兩個所述固定圓環(17)的一側均開設有多個限位孔(18)，所述錐形槽(1)的內部左側固定連接有l形板(19)，所述l形板(19)的內部頂端固定連接有過濾板(20)，所述過濾板(20)的左側等距開設有多個過濾孔(21)，所述錐形槽(1)的內部左側設置有過濾機構(2)，所述過濾機構(2)可以對錐形槽(1)內的反應物進行過濾。

2.根據權利要求1所述的一種新型醇解釜改造過濾裝置，其特征在于：所述過濾機構(2)包括第一電機(201)和轉動帶(205)，所述第一電機(201)固定連接在錐形槽(1)的前側左端中下部，所述第一電機(201)的輸出端貫穿錐形槽(1)并固定連接有第一螺紋桿(202)，所述錐形槽(1)的后側左端轉動連接有第二螺紋桿(203)，所述第二螺紋桿(203)貫穿錐形槽(1)，所述第二螺紋桿(203)與第一螺紋桿(202)的后端均固定連接有轉輪(204)，兩個所述轉輪(204)通過轉動帶(205)相連接，所述第一螺紋桿(202)與第二螺紋桿(203)的外壁均螺紋連接有移動塊(206)，兩個所述移動塊(206)的底部均固定連接有空心管(207)，兩個所述空心管(207)的相鄰一側均等距固定連接有多個噴頭(208)，所述錐形槽(1)的前側固定連接有水箱(209)，所述水箱(209)的左側固定連接有水泵(210)，所述水泵(210)的輸出端連通有輸水管(211)，所述輸水管(211)的一端貫穿錐形槽(1)并與空心管(207)連通，所述錐形槽(1)的右側固定連接有第二電機(212)，所述第二電機(212)的輸出端貫穿錐形槽(1)并固定連接有轉桿(213)，所述轉桿(213)的外壁等距固定連接有多個攪動板(214)，所述l形板(19)的右側開設有過濾槽(215)，所述過濾槽(215)的內部固定連接有過濾網(216)。

3.根據權利要求1所述的一種新型醇解釜改造過濾裝置，其特征在于：所述錐形槽(1)的前側左端中下部開設有滑槽(22)，所述滑槽(22)滑動連接有抽拉板(23)。

4.根據權利要求2所述的一種新型醇解釜改造過濾裝置，其特征在于：所述水箱(209)的前側固定連接有開關(25)，所述開關(25)與第一電機(201)和水泵(210)電性連接。

5.根據權利要求4所述的一種新型醇解釜改造過濾裝置，其特征在于：所述開關(25)的外側設置有保護蓋(26)，所述保護蓋(26)的后端左側與水箱(209)的前側轉動連接。

6.根據權利要求3所述的一種新型醇解釜改造過濾裝置，其特征在于：所述抽拉板(23)的前側固定連接有把手(24)。

7.根據權利要求1所述的一種新型醇解釜改造過濾裝置，其特征在于：所述錐形槽(1)的右側固定連接有儲物箱(27)，所述儲物箱(27)的頂部左端轉動連接有轉動蓋(29)。

8.根據權利要求1所述的一種新型醇解釜改造過濾裝置，其特征在于：所述圓環蓋(11)的底部固定連接有橡膠墊(28)，所述橡膠墊(28)的底部與圓環底(10)滑動連接。

技術總結
本技術涉及醇解釜過濾技術領域，公開了一種新型醇解釜改造過濾裝置，包括錐形槽，所述錐形槽的外側頂部四周固定連接有環形方板，所述環形方板的頂部開設有第一凹槽，所述環形方板的上側設置有蓋板，所述蓋板的底部固定連接有石棉密封繩，所述蓋板的頂部四周均等距轉動連接有多個第一螺栓，多個所述第一螺栓的底端均貫穿蓋板并螺紋連接在環形方板，所述蓋板的頂部左側開設有第一圓槽，所述第一圓槽的內部固定連接有空心圓柱，所述空心圓柱的外壁頂端固定有圓環底。本技術中，因為方槽是錐形狀態，膠團變硬后會成上大下小形狀，從而整塊膠團直接取出來，不用整個方槽拆出切割，減少耗時耗力。

技術研發人員：宋成林,陳書文,林愛清
受保護的技術使用者：云浮晨寶新材料有限公司
技術研發日：20240620
技術公布日：2025/4/28
