本技術涉及聚氨酯冷庫板加工，具體為一種聚氨酯冷庫板復合用涂膠裝置。

背景技術：

1、聚氨酯冷庫板以輕質聚氨酯作為冷庫板的內心材料，聚氨酯的好處就是隔熱性能非常的良好，聚氨酯冷庫板的外部由彩鋼板和不銹鋼板組件而成，這樣做的好處就是防止冷庫板因為內外溫差較大導致溫度的傳播，從而使冷庫更加的節能，能像冰箱式的保溫效果，降低用電量提高制冷效率。

2、例如授權公告號為“cn219615956u”的一種聚氨酯冷庫板復合用涂膠裝置，通過將聚氨酯冷庫板放置到下層傳送輥上，在下層電機的帶動下，下層傳送輥帶動聚氨酯冷庫板移動，在聚氨酯冷庫板移動的過程中，多個噴膠嘴將膠水噴涂到聚氨酯冷庫板的表面，多個噴膠嘴的頂部均通過膠管與膠箱連通，聚氨酯冷庫板隨后移動至涂膠輥下方，涂膠輥通過旋轉能夠讓膠水均勻分布在聚氨酯冷庫板表面上。上述在對聚氨酯冷庫板進行上料時，需要操作人員手動將聚氨酯冷庫板放置到下層傳送輥上進行涂膠，會導致操作人員距離裝置過近，使操作人員衣物容易卷到傳送輥內，引發安全事故，同時上述裝置在對聚氨酯冷庫板進行涂膠時，涂膠輥對噴膠之后的聚氨酯冷庫板進行刮涂，使聚氨酯冷庫板上的膠水推到傳送輥兩側，造成浪費。

技術實現思路

1、本實用新型的目的是為了解決容易發生安全事故和膠水浪費的問題，而提出的一種聚氨酯冷庫板復合用涂膠裝置。

2、為實現上述目的，本實用新型提供如下技術方案：

3、設計一種聚氨酯冷庫板復合用涂膠裝置，包括支撐腿和加工臺，所述加工臺的下表面固定連接有多個支撐腿，所述加工臺的內壁通過軸承與兩側的柱體轉動連接，一側所述柱體貫穿加工臺與第一電機的輸出軸固定連接，所述加工臺的上表面對稱固定連接有第一直板，兩側所述第一直板的上端固定連接有第二直板，所述第二直板通過表面開設的凹槽與多個噴膠罐固定連接，所述加工臺的左端與上料裝置固定連接，所述加工臺的上表面固定連接有刮膠裝置。

4、優選的，兩側所述柱體的表面固定連接有齒形皮帶輪，所述齒形皮帶輪與齒形皮帶的內表面相嚙合，所述第一電機通過支架與加工臺的外壁固定連接，所述加工臺的內壁通過軸承與多個滑輪轉動連接，所述加工臺的表面通過軸承轉動連接有涂膠輥。

5、優選的，所述上料裝置包括外殼和放置臺，所述外殼的右端與加工臺固定連接，所述外殼的內壁通過支架固定連接有第二電機，所述第二電機的輸出軸貫穿固定塊一與第一方塊固定連接，所述第一方塊的背部固定連接有方板，所述方板的表面通過軸承與外殼轉動連接，所述第一方塊通過內表面開設的滑道與圓桿滑動連接，所述圓桿的右端與第二方塊固定連接，所述圓桿的表面套接有第一彈簧，所述第一彈簧的一端與第一方塊固定連接，所述第一彈簧的另一端與第二方塊固定連接，所述第二方塊的背部通過銷軸與推塊活動連接，所述推塊的上端與兩個圓柱固定連接，所述推塊通過內表面開設的滑道與方形柱滑動連接，所述方形柱的上端與滑塊固定連接，所述滑塊通過內表面開設的滑道與滑桿滑動連接，所述滑桿的兩端分別固定連接有固定板。

6、優選的，兩側所述固定板的背部固定連接有外殼，所述外殼的表面固定連接有放置臺。

7、優選的，所述刮膠裝置包括豎板和雙頭螺柱，所述兩側豎板通過軸承與雙頭螺柱轉動連接，所述雙頭螺柱的表面分別與兩個螺紋塊螺紋連接，兩側所述螺紋塊的表面通過銷軸與兩個條形板的一端活動連接，兩側所述條形板的另一端通過銷軸與兩個固定塊二活動連接，兩側所述固定塊二的下端與橫板固定連接，所述橫板的兩端對稱固定連接有刮板，兩側所述刮板的表面與擋板相貼合，所述擋板的表面與加工臺固定連接。

8、優選的，一側所述豎板的一端通過支架與第三電機固定連接，所述第三電機的輸出軸貫穿一側的豎板與雙頭螺柱固定連接。

9、優選的，多個所述噴膠罐的上端通過管道與膠箱相連通，所述加工臺的表面固定連接有方形板，所述方形板的下端通過內表面開設的滑道與兩側的直桿滑動連接，所述方形板的下表面與第二彈簧的一端固定連接，所述直桿的外壁套接有第二彈簧，所述第二彈簧的另一端與直桿的底部固定連接，兩側所述直桿的下端通過銷軸與滾輪轉動連接，所述加工臺的下端設置有集膠箱。

10、本實用新型提出的一種聚氨酯冷庫板復合用涂膠裝置，有益效果在于：通過上料裝置和加工臺的配合，當聚氨酯冷庫板放置到放置臺上，第二電機的輸出軸帶動第一方塊進行轉動，第一方塊通過圓桿帶動第二方塊的一端進行轉動，第二方塊帶動推塊運動，使推塊表面上的圓柱帶動聚氨酯冷庫板移動到齒形皮帶上，避免操作人員距離裝置過近，使操作人員衣物容易卷到傳送輥內而引發的安全事故問題。

11、通過刮膠裝置和加工臺的配合，當聚氨酯冷庫板移動到涂料輥處，第三電機的輸出軸帶動雙向螺柱進行轉動，雙向螺柱帶動兩側螺紋塊進行相對運動，兩側螺紋塊通過兩個條形板帶動兩側固定塊二運動，兩側固定塊二通過橫板帶動刮板在擋板的表面進行運動，使聚氨酯冷庫板上的膠水在擋板處進行刮除，使膠水在集膠箱處進行收集，避免造成膠水浪費。

技術特征：

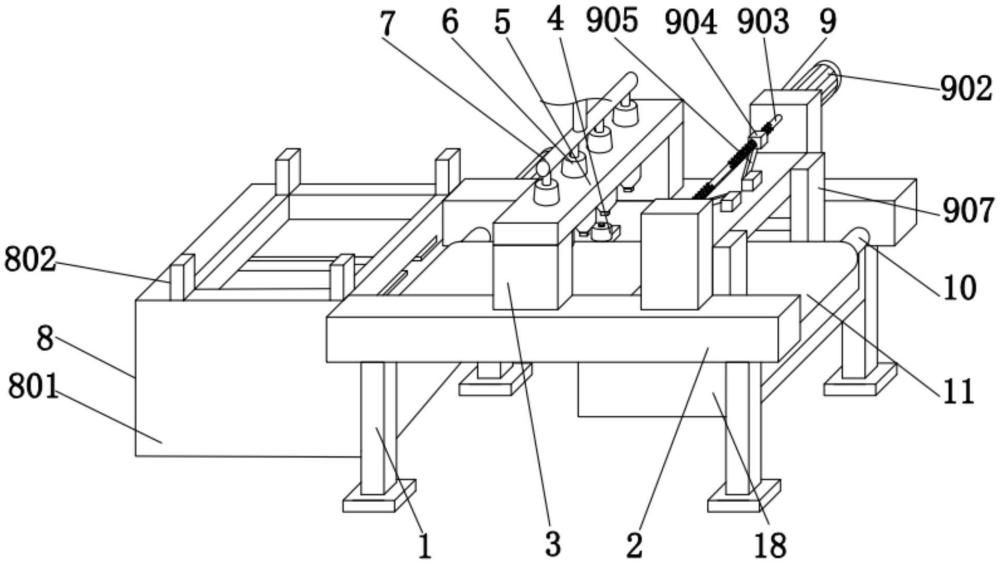

1.一種聚氨酯冷庫板復合用涂膠裝置，包括支撐腿（1）和加工臺（2），所述加工臺（2）的下表面固定連接有多個支撐腿（1），其特征在于：所述加工臺（2）的內壁通過軸承與兩側的柱體（10）轉動連接，一側所述柱體（10）貫穿加工臺（2）與第一電機（7）的輸出軸固定連接，所述加工臺（2）的上表面對稱固定連接有第一直板（3），兩側所述第一直板（3）的上端固定連接有第二直板（5），所述第二直板（5）通過表面開設的凹槽與多個噴膠罐（6）固定連接，所述加工臺（2）的左端與上料裝置（8）固定連接，所述加工臺（2）的上表面固定連接有刮膠裝置（9）。

2.根據權利要求1所述的一種聚氨酯冷庫板復合用涂膠裝置，其特征在于：兩側所述柱體（10）的表面固定連接有齒形皮帶輪（13），所述齒形皮帶輪（13）與齒形皮帶（11）的內表面相嚙合，所述第一電機（7）通過支架與加工臺（2）的外壁固定連接，所述加工臺（2）的內壁通過軸承與多個滑輪（4）轉動連接，所述加工臺（2）的表面通過軸承轉動連接有涂膠輥（12）。

3.根據權利要求1所述的一種聚氨酯冷庫板復合用涂膠裝置，其特征在于：所述上料裝置（8）包括外殼（801）和放置臺（802），所述外殼（801）的右端與加工臺（2）固定連接，所述外殼（801）的內壁通過支架固定連接有第二電機（811），所述第二電機（811）的輸出軸貫穿固定塊一（814）與第一方塊（803）固定連接，所述第一方塊（803）的背部固定連接有方板（815），所述方板（815）的表面通過軸承與外殼（801）轉動連接，所述第一方塊（803）通過內表面開設的滑道與圓桿（804）滑動連接，所述圓桿（804）的右端與第二方塊（807）固定連接，所述圓桿（804）的表面套接有第一彈簧（805），所述第一彈簧（805）的一端與第一方塊（803）固定連接，所述第一彈簧（805）的另一端與第二方塊（807）固定連接，所述第二方塊（807）的背部通過銷軸與推塊（808）活動連接，所述推塊（808）的上端與兩個圓柱（813）固定連接，所述推塊（808）通過內表面開設的滑道與方形柱（806）滑動連接，所述方形柱（806）的上端與滑塊（809）固定連接，所述滑塊（809）通過內表面開設的滑道與滑桿（812）滑動連接，所述滑桿（812）的兩端分別固定連接有固定板（810）。

4.根據權利要求3所述的一種聚氨酯冷庫板復合用涂膠裝置，其特征在于：兩側所述固定板（810）的背部固定連接有外殼（801），所述外殼（801）的表面固定連接有放置臺（802）。

5.根據權利要求1所述的一種聚氨酯冷庫板復合用涂膠裝置，其特征在于：所述刮膠裝置（9）包括豎板（901）和雙頭螺柱（903），兩側所述豎板（901）通過軸承與雙頭螺柱（903）轉動連接，所述雙頭螺柱（903）的表面分別與兩個螺紋塊（904）螺紋連接，兩側所述螺紋塊（904）的表面通過銷軸與兩個條形板（905）的一端活動連接，兩側所述條形板（905）的另一端通過銷軸與兩個固定塊二（909）活動連接，兩側所述固定塊二（909）的下端與橫板（906）固定連接，所述橫板（906）的兩端對稱固定連接有刮板（907），兩側所述刮板（907）的表面與擋板（908）相貼合，所述擋板（908）的表面與加工臺（2）固定連接。

6.根據權利要求5所述的一種聚氨酯冷庫板復合用涂膠裝置，其特征在于：一側所述豎板（901）的一端通過支架與第三電機（902）固定連接，所述第三電機（902）的輸出軸貫穿一側的豎板（901）與雙頭螺柱（903）固定連接。

7.根據權利要求1所述的一種聚氨酯冷庫板復合用涂膠裝置，其特征在于：多個所述噴膠罐（6）的上端通過管道與膠箱相連通，所述加工臺（2）的表面固定連接有方形板（14），所述方形板（14）的下端通過內表面開設的滑道與兩側的直桿（15）滑動連接，所述方形板（14）的下表面與第二彈簧（16）的一端固定連接，所述直桿（15）的外壁套接有第二彈簧（16），所述第二彈簧（16）的另一端與直桿（15）的底部固定連接，兩側所述直桿（15）的下端通過銷軸與滾輪（17）轉動連接，所述加工臺（2）的下端設置有集膠箱（18）。

技術總結
本技術涉及聚氨酯冷庫板加工技術領域，尤其是一種聚氨酯冷庫板復合用涂膠裝置，包括支撐腿和加工臺，所述加工臺的下表面固定連接有多個支撐腿，所述加工臺的左端與上料裝置固定連接，所述加工臺的上表面固定連接有刮膠裝置，通過上料裝置和加工臺的配合，當聚氨酯冷庫板放置到放置臺上，第二電機的輸出軸帶動第一方塊進行轉動，使推塊表面上的圓柱帶動聚氨酯冷庫板移動到齒形皮帶上，避免操作人員距離裝置過近而引發的安全事故問題，通過刮膠裝置和加工臺的配合，當聚氨酯冷庫板移動到涂料輥處，兩側固定塊二通過橫板帶動刮板在擋板的表面進行運動，使聚氨酯冷庫板上的膠水在集膠箱處進行收集，避免造成膠水浪費。

技術研發人員：鄒建新,鄒漢朋
受保護的技術使用者：湖北瑞翼新材料有限公司
技術研發日：20240620
技術公布日：2025/4/28
