本技術涉及豬飼料生產領域，尤其涉及一種飼料調配裝置。

背景技術：

1、豬飼料通常是由蛋白質飼料、能量飼料、粗飼料、青綠飼料、青貯飼料、礦物質飼料和飼料添加劑組成的，其在生產過程中需要經過混合、攪拌等調配操作；專利號為zl202022059033.7公開了一種豬飼料的混合攪拌裝置，其可以實現豬飼料的攪拌混合效果；但是，該攪拌結構在攪拌操作前，會依次將每一種物料2全部置于攪拌殼體1內，攪拌殼體1內以不同的物料2形成厚度較大的分層(如圖1所示)，而攪拌物料時，攪拌葉片在橫向平面上進行旋轉動作，物料在縱向方向上的移動動作較小，很難實現整體物料的均勻攪拌效果，嚴重影響了豬飼料的生產質量；因此，有必要研究一種飼料調配裝置來解決上述問題，以提高豬飼料的調配均勻性。

技術實現思路

1、本實用新型目的是針對上述問題，提供一種結構簡單、調配均勻的飼料調配裝置。

2、為了實現上述目的，本實用新型的技術方案是：

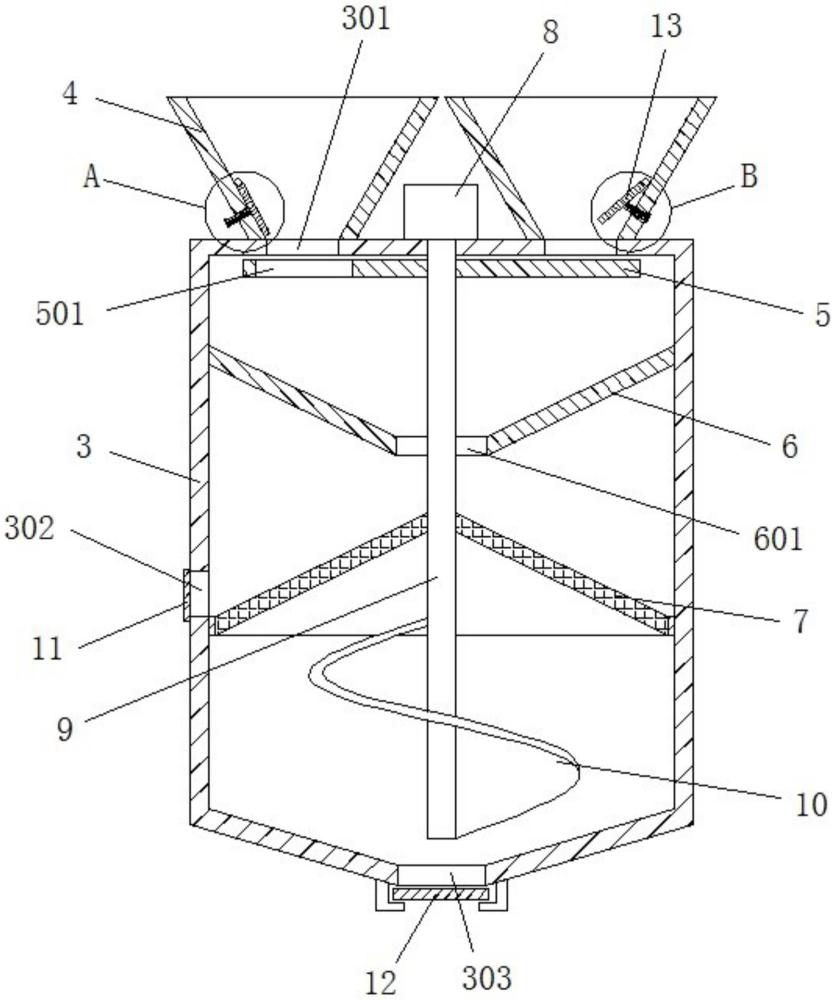

3、一種飼料調配裝置，包括調配殼體，調配殼體內設置有攪拌機構；所述調配殼體呈圓柱殼體狀，調配殼體頂端設置有進料機構；所述進料機構包括若干個進料斗、動力電機、控料板；調配殼體頂端沿調配殼體的圓周方向等間距設置有若干個下料口，若干個進料斗均固定連接在調配殼體頂端且進料斗底端與若干個下料口相對應設置；所述控料板呈圓形板狀，控料板位于調配殼體內部頂端且控料板與調配殼體同軸設置，控料板中心位置與固定連接在調配殼體上的動力電機傳動連接并通過動力電機帶動控料板進行旋轉動作，控料板上偏心位置設置有一個物料通孔且該物料通孔與下料口相對應設置；當控料板旋轉時，其中一個下料口與物料通孔處于單獨連通狀態。

4、進一步的，所述調配殼體內部固定連接有導料板，導料板位于控料板下方；導料板呈漏斗狀設置且導料板底端設置有集料口，導料板頂端邊緣與調配殼體內壁固定連接。

5、進一步的，所述調配殼體內部可轉動連接有過濾件，過濾件位于導料板下方；過濾件呈錐形篩網狀設置，過濾件底端邊緣與調配殼體內壁可轉動連接，過濾件中心位置與動力電機傳動連接并通過動力電機帶動過濾件進行旋轉動作。

6、進一步的，所述調配殼體側壁上設置有與調配殼體內部相連通的排渣口，排渣口位于過濾件底端邊緣上側；排渣口外側設置有用于對排渣口啟閉狀態進行控制的排渣擋板。

7、進一步的，所述動力電機固定連接在調配殼體頂端中心位置，動力電機與傳動軸的一端相連接，傳動軸的另一端伸入調配殼體內后依次穿過控料板中心位置、導料板底端的集料口后與過濾件頂端中心位置相連接。

8、進一步的，所述攪拌機構包括攪拌葉片，攪拌葉片位于過濾件下方；所述傳動軸底端穿過過濾件頂端中心位置后與攪拌葉片固定連接。

9、進一步的，所述進料斗內部一側設置有擋料組件，擋料組件包括擋料板、調控螺栓；擋料板位于下料口上端一側且擋料板上端與進料斗內壁銷軸連接，擋料板一側側壁上設置有螺栓通孔并通過螺栓通孔螺紋連接有調控螺栓，調控螺栓的一端穿過螺栓通孔后與擋料板靠近進料斗內壁的一端端面相抵接；當調控螺栓向進料斗內部方向旋轉擰入時，調控螺栓端頭推動擋料板底端進行旋轉動作，以對下料口的進料速率進行調節控制。

10、進一步的，所述物料通孔呈圓弧長孔狀，物料通孔的截面寬度大于下料口的內徑。

11、進一步的，所述調配殼體底端呈縮口狀設置且縮口底端設置有排料口，排料口底端設置有用于對排料口啟閉狀態進行控制的排料擋板。

12、與現有技術相比，本實用新型具有的優點和積極效果是：

13、本實用新型通過采用在調配殼體頂端設置進料機構的設計，使得在進行配料操作時，首先將不同的物料分別置于不同的進料斗內，然后令動力電機帶動控料板進行旋轉動作，控料板上的物料通孔旋轉到某一下料口下方時，該下料口上方的進料斗內物料會依次經下料口、物料通孔進入到調配殼體內；隨著控料板的不斷旋轉，多個進料斗內的物料依次從物料通孔進入到調配殼體內，在導向板的作用下，多種物料最終在調配殼體內形成厚度較小的分層結構；該物料分層結構在進行攪拌操作時，物料只需要在縱向方向上進行少量移動動作即可實現縱向攪拌效果，其更加容易實現整體物料的攪拌均勻性，從而有效提高了豬飼料的生產質量；并且本實用新型結構簡單、成本低廉、便于操作，可以明顯提高豬飼料的調配均勻性，具有極好的市場推廣前景。

技術特征：

1.一種飼料調配裝置，包括調配殼體，調配殼體內設置有攪拌機構；其特征在于：所述調配殼體呈圓柱殼體狀，調配殼體頂端設置有進料機構；所述進料機構包括若干個進料斗、動力電機、控料板；調配殼體頂端沿調配殼體的圓周方向等間距設置有若干個下料口，若干個進料斗均固定連接在調配殼體頂端且進料斗底端與若干個下料口相對應設置；所述控料板呈圓形板狀，控料板位于調配殼體內部頂端且控料板與調配殼體同軸設置，控料板中心位置與固定連接在調配殼體上的動力電機傳動連接并通過動力電機帶動控料板進行旋轉動作，控料板上偏心位置設置有一個物料通孔且該物料通孔與下料口相對應設置；當控料板旋轉時，其中一個下料口與物料通孔處于單獨連通狀態。

2.如權利要求1所述的飼料調配裝置，其特征在于：所述調配殼體內部固定連接有導料板，導料板位于控料板下方；導料板呈漏斗狀設置且導料板底端設置有集料口，導料板頂端邊緣與調配殼體內壁固定連接。

3.如權利要求2所述的飼料調配裝置，其特征在于：所述調配殼體內部可轉動連接有過濾件，過濾件位于導料板下方；過濾件呈錐形篩網狀設置，過濾件底端邊緣與調配殼體內壁可轉動連接，過濾件中心位置與動力電機傳動連接并通過動力電機帶動過濾件進行旋轉動作。

4.如權利要求3所述的飼料調配裝置，其特征在于：所述調配殼體側壁上設置有與調配殼體內部相連通的排渣口，排渣口位于過濾件底端邊緣上側；排渣口外側設置有用于對排渣口啟閉狀態進行控制的排渣擋板。

5.如權利要求4所述的飼料調配裝置，其特征在于：所述動力電機固定連接在調配殼體頂端中心位置，動力電機與傳動軸的一端相連接，傳動軸的另一端伸入調配殼體內后依次穿過控料板中心位置、導料板底端的集料口后與過濾件頂端中心位置相連接。

6.如權利要求5所述的飼料調配裝置，其特征在于：所述攪拌機構包括攪拌葉片，攪拌葉片位于過濾件下方；所述傳動軸底端穿過過濾件頂端中心位置后與攪拌葉片固定連接。

7.如權利要求1所述的飼料調配裝置，其特征在于：所述進料斗內部一側設置有擋料組件，擋料組件包括擋料板、調控螺栓；擋料板位于下料口上端一側且擋料板上端與進料斗內壁銷軸連接，擋料板一側側壁上設置有螺栓通孔并通過螺栓通孔螺紋連接有調控螺栓，調控螺栓的一端穿過螺栓通孔后與擋料板靠近進料斗內壁的一端端面相抵接；當調控螺栓向進料斗內部方向旋轉擰入時，調控螺栓端頭推動擋料板底端進行旋轉動作，以對下料口的進料速率進行調節控制。

8.如權利要求1所述的飼料調配裝置，其特征在于：所述物料通孔呈圓弧長孔狀，物料通孔的截面寬度寬度大于下料口的內徑。

9.如權利要求1所述的飼料調配裝置，其特征在于：所述調配殼體底端呈縮口狀設置且縮口底端設置有排料口，排料口底端設置有用于對排料口啟閉狀態進行控制的排料擋板。

技術總結
本技術公開了一種飼料調配裝置，包括調配殼體，調配殼體內設置有攪拌機構；所述調配殼體呈圓柱殼體狀，調配殼體頂端設置有進料機構；所述進料機構包括若干個進料斗、動力電機、控料板；調配殼體頂端沿調配殼體的圓周方向等間距設置有若干個下料口，若干個進料斗均固定連接在調配殼體頂端且進料斗底端與若干個下料口相對應設置；所述控料板呈圓形板狀，控料板位于調配殼體內部頂端，控料板中心位置與固定連接在調配殼體上的動力電機傳動連接并通過動力電機帶動控料板進行旋轉動作，控料板上偏心位置設置有一個物料通孔且該物料通孔與下料口相對應設置；當控料板旋轉時，其中一個下料口與物料通孔處于單獨連通狀態。

技術研發人員：尹奇志,姚玲瓏,陳幫斌,鄒建曾,鐘杰,張建超,楊輝
受保護的技術使用者：湖南龍茂牧業有限公司
技術研發日：20240622
技術公布日：2025/4/28
