本技術涉及藥材碾磨，具體為一種藥材碾磨裝置。

背景技術：

1、中藥材講究道地藥材，是指在一特定自然條件、生態環境的地域內所產的藥材，因生產較為集中，栽培技術、采收加工也都有一定的講究，以致較同種藥材在其他地區所產者品質佳、療效好，對于這些寶貴資源的開發與有效利用，己有悠久的歷史，也是中國醫藥學發展的物質基礎，在中藥材在加工中需要對藥材碾磨成粉，目前部分碾磨裝置仍采用人工碾磨；

2、經檢索，現有技術中，授權公告號為：cn211801431u公開了一種中藥材的碾磨裝置，包括基座，所述基座的兩側頂部固定連接有支架，兩組所述支架的內側均固定連接有安裝架，右側的所述安裝架的右側固定安裝有電機，所述電機的左端固定連接有往復絲桿，所述往復絲桿的左端與左側的所述安裝架轉動連接，所述往復絲桿通過螺紋與移動架螺旋連接，所述移動架的底部轉動連接有磨盤，所述磨盤的上部外側固定連接有齒輪，兩組所述安裝架的下部之間固定連接有齒軌，所述齒輪與齒軌相互嚙合；所述基座的上固定安裝有氣缸，所述氣缸的頂部安裝有藥材槽。本實用新型涉及機械領域，結構簡單，方便實用，能夠自動的控制藥材槽的升降，并且來回的對藥材槽內的藥材進行碾磨，碾磨效果好，且效率高；

3、上述專利在使用時存在部分問題，如藥材槽固定設置于磨盤下方無法進行拆卸，導致藥材碾磨后不易清洗，從而導致后續對藥材進行碾磨時藥材槽內部可能存在之前殘留的藥材，進而導致后續碾磨出的藥材質量較差；因此我們需要提出一種藥材碾磨裝置。

技術實現思路

1、本實用新型的目的在于提供一種藥材碾磨裝置，通過移動組件帶動碾磨柱對碾磨箱內部的藥材進行碾磨，且當藥材碾磨完畢后，通過兩組第二電動推桿帶動碾磨柱離開碾磨箱，第一電動推桿帶動碾磨擋板遠離碾磨箱，啟動第二電機帶動碾磨箱遠離碾磨柱，然后通過清潔水槍對碾磨箱內部沖洗，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種藥材碾磨裝置，包括安裝底板和滑動設置于安裝底板上表面的碾磨箱，所述碾磨箱側面卡接有碾磨擋板，所述安裝底板上表面且位于碾磨擋板側面設置有清潔水槍?zhuān)?/p>

3、所述安裝底板上表面設置有用于帶動碾磨擋板與碾磨箱卡接的連接組件；所述連接組件包括第一電動推桿和卡接模組，所述第一電動推桿工作端與碾磨擋板固定連接；

4、所述碾磨箱內部滾動設置有碾磨柱，且所述安裝底板上表面設置有用于帶動碾磨柱滾動和上下移動的移動組件。

5、優選的，所述移動組件包括支撐板、第二電動推桿、安裝框的平移模組，所述支撐板和第二電動推桿均設置有兩組，兩組支撐板固定安裝于安裝底板上表面，且兩組所述支撐板對稱安裝于碾磨箱兩側，兩組所述第二電動推桿固定安裝于對應的支撐板上表面，且所述安裝框固定連接于兩組第二電動推桿工作端。

6、優選的，所述平移模組包括絲桿、移動塊、第一電機和連接桿，所述絲桿轉動設置于安裝框內部，所述第一電機栓接于安裝框一側，且所述絲桿與第一電機輸出端鍵連接，所述移動塊螺紋套接于絲桿外弧面，且所述移動塊下表面固定連接有連接桿。

7、優選的，所述卡接模組包括限位塊、彈簧柱塞和擋板，所述清潔水槍、彈簧柱塞和擋板均設置有兩組，兩組所述限位塊對稱安裝于碾磨擋板上表面，兩組所述彈簧柱塞對應安裝于兩組限位塊相反面，兩組所述擋板固定安裝于碾磨箱上表面。

8、優選的，兩組所述擋板對應面開設有與兩組彈簧柱塞對應的定位孔，且兩組所述限位塊分別與對應的擋板接觸。

9、優選的，所述安裝底板側面栓接有第二電機，所述碾磨箱下表面固定設置有卡接凸塊，且所述安裝底板上表面開設有與卡接凸塊對應的滑動槽，所述滑動槽內部轉動設置有轉動桿，且所述轉動桿與第二電機輸出端鍵連接。

10、優選的，所述連接桿下表面固定連接有連接板，所述連接板下表面設置有若干組卡接環，所述碾磨柱轉動設置于卡接環內部，且所述碾磨柱上表面開設有與若干組卡接環對應的轉動槽。

11、優選的，所述安裝底板上表面且位于第一電動推桿側面開設有若干組排水孔，且所述清潔水槍位于若干組排水孔一側。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用新型通過移動組件帶動碾磨柱對碾磨箱內部的藥材進行碾磨，且當藥材碾磨完畢后，通過兩組第二電動推桿帶動碾磨柱離開碾磨箱，第一電動推桿帶動碾磨擋板遠離碾磨箱，啟動第二電機帶動碾磨箱遠離碾磨柱，然后通過清潔水槍對碾磨箱內部沖洗，從而保證碾磨箱和碾磨擋板進行拆卸，方便卸料的同時方便對碾磨箱內部進行沖洗，進而保證進行下次碾磨時碾磨箱內部無殘留。

14、本實用新型的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本實用新型的目的和其他優點可通過在說明書以及附圖中所指出的結構來實現和獲得。

技術特征：

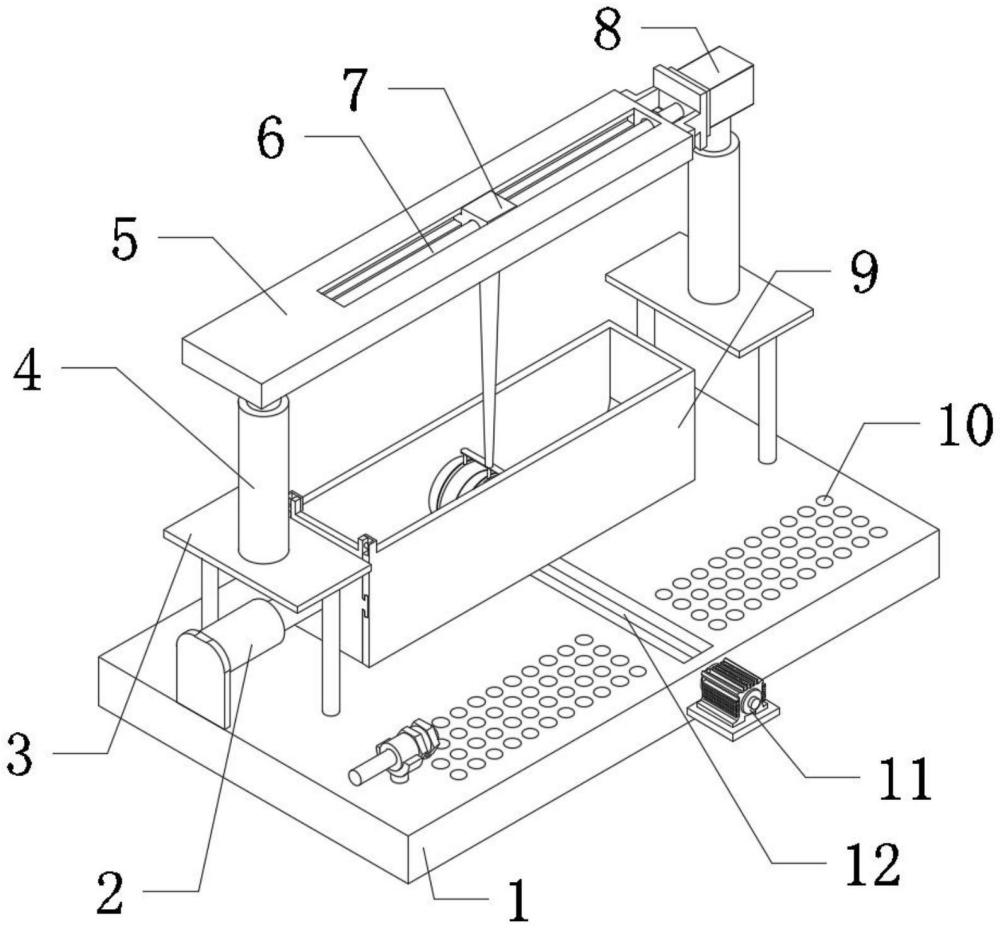

1.一種藥材碾磨裝置，其特征在于，包括:安裝底板(1)和滑動設置于安裝底板(1)上表面的碾磨箱(9)，所述碾磨箱(9)側面卡接有碾磨擋板(15)，所述安裝底板(1)上表面且位于碾磨擋板(15)側面設置有清潔水槍(16)；

2.根據權利要求1所述的一種藥材碾磨裝置，其特征在于：所述移動組件包括支撐板(3)、第二電動推桿(4)、安裝框(5)的平移模組，所述支撐板(3)和第二電動推桿(4)均設置有兩組，兩組支撐板(3)固定安裝于安裝底板(1)上表面，且兩組所述支撐板(3)對稱安裝于碾磨箱(9)兩側，兩組所述第二電動推桿(4)固定安裝于對應的支撐板(3)上表面，且所述安裝框(5)固定連接于兩組第二電動推桿(4)工作端。

3.根據權利要求2所述的一種藥材碾磨裝置，其特征在于：所述平移模組包括絲桿(6)、移動塊(7)、第一電機(8)和連接桿(13)，所述絲桿(6)轉動設置于安裝框(5)內部，所述第一電機(8)栓接于安裝框(5)一側，且所述絲桿(6)與第一電機(8)輸出端鍵連接，所述移動塊(7)螺紋套接于絲桿(6)外弧面，且所述移動塊(7)下表面固定連接有連接桿(13)。

4.根據權利要求3所述的一種藥材碾磨裝置，其特征在于：所述卡接模組包括限位塊(19)、彈簧柱塞(20)和擋板(22)，所述清潔水槍(16)、彈簧柱塞(20)和擋板(22)均設置有兩組，兩組所述限位塊(19)對稱安裝于碾磨擋板(15)上表面，兩組所述彈簧柱塞(20)對應安裝于兩組限位塊(19)相反面，兩組所述擋板(22)固定安裝于碾磨箱(9)上表面。

5.根據權利要求4所述的一種藥材碾磨裝置，其特征在于：兩組所述擋板(22)對應面開設有與兩組彈簧柱塞(20)對應的定位孔(21)，且兩組所述限位塊(19)分別與對應的擋板(22)接觸。

6.根據權利要求5所述的一種藥材碾磨裝置，其特征在于：所述安裝底板(1)側面栓接有第二電機(11)，所述碾磨箱(9)下表面固定設置有卡接凸塊(18)，且所述安裝底板(1)上表面開設有與卡接凸塊(18)對應的滑動槽(17)，所述滑動槽(17)內部轉動設置有轉動桿(12)，且所述轉動桿(12)與第二電機(11)輸出端鍵連接。

7.根據權利要求3所述的一種藥材碾磨裝置，其特征在于：所述連接桿(13)下表面固定連接有連接板(24)，所述連接板(24)下表面設置有若干組卡接環(23)，所述碾磨柱(14)轉動設置于卡接環(23)內部，且所述碾磨柱(14)上表面開設有與若干組卡接環(23)對應的轉動槽(25)。

8.根據權利要求1所述的一種藥材碾磨裝置，其特征在于：所述安裝底板(1)上表面且位于第一電動推桿(2)側面開設有若干組排水孔(10)，且所述清潔水槍(16)位于若干組排水孔(10)一側。

技術總結
本技術公開了一種藥材碾磨裝置，括安裝底板和滑動設置于安裝底板上表面的碾磨箱，碾磨箱側面卡接有碾磨擋板，安裝底板上表面且位于碾磨擋板側面設置有清潔水槍?zhuān)话惭b底板上表面設置有用于帶動碾磨擋板與碾磨箱卡接的連接組件；連接組件包括第一電動推桿和卡接模組，第一電動推桿工作端與碾磨擋板固定連接，當藥材碾磨完畢后，通過兩組第二電動推桿帶動碾磨柱離開碾磨箱，第一電動推桿帶動碾磨擋板遠離碾磨箱，啟動第二電機帶動碾磨箱遠離碾磨柱，然后通過清潔水槍對碾磨箱內部沖洗，從而保證碾磨箱和碾磨擋板進行拆卸，方便卸料的同時方便對碾磨箱內部進行沖洗，進而保證進行下次碾磨時碾磨箱內部無殘留。

技術研發人員：張俊,金文,張嚴豐
受保護的技術使用者：四川新輝煌動物藥業有限公司
技術研發日：20240624
技術公布日：2025/4/28
