本技術涉及吸音棉，具體為一種吸音棉防水涂層浸潤設備。

背景技術：

1、吸音棉生產加工過程中,需要對吸音棉表面進行涂層浸潤，該操作可以提高吸音棉的光澤度和牢度，延長吸音棉的使用壽命，同時涂層材料又起到防潮、防水、防污和耐磨作用，在對吸音棉進行涂層浸潤時需要用到浸潤設備。

2、吸音棉表面進行涂層浸潤通常采用自然浸潤的方式實現涂層材料和吸音棉的復合，將吸音棉放在浸潤池內，等待吸音棉將浸潤池內的涂層材料吸附到吸音棉表面，完成自然浸潤，但是自然浸潤容易出現浸膠不充分、不均勻等問題，經自然風干后，吸音棉容易厚薄不均，表面毛糙，進而降低產品質量，因此，針對上述問題我們提出了一種吸音棉防水涂層浸潤設備。

技術實現思路

1、本實用新型的目的在于提供一種吸音棉防水涂層浸潤設備，以解決自然浸潤容易出現浸膠不充分、不均勻等問題，經自然風干后，吸音棉容易厚薄不均，表面毛糙，進而降低產品質量的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種吸音棉防水涂層浸潤設備，包括傳動輥輪、吸音棉和浸潤設備本體，所述傳動輥輪內側設有吸音棉，所述吸音棉穿過浸潤設備本體，所述浸潤設備本體上端固定連接有涂層材料箱，所述涂層材料箱下端固定連接有出料管，所述出料管下端固定連接有彈性軟管，所述彈性軟管下端外側固定連接有收集盒，所述收集盒下端內側固定連接有噴頭組件，所述噴頭組件前端設有加壓閥，所述浸潤設備本體上端內側固定連接有電動伸縮桿，所述浸潤設備本體上端內側固定連接有集風箱，所述集風箱右端固定連接有進風管，所述集風箱下端固定連接有出風口，所述進風管右端設有過濾板，所述進風管右端內側固定連接有第一磁石，所述過濾板左端內側固定連接有第二磁石，所述浸潤設備本體內部放置有收集槽。

4、優選的，所述浸潤設備本體位于傳動輥輪之間，所述浸潤設備本體內部中空，所述出料管數量為兩個，所述出料管外側固定連接有浸潤設備本體。

5、優選的，所述彈性軟管數量為兩個，所述彈性軟管位于浸潤設備本體內部，所述收集盒位于浸潤設備本體內部，所述收集盒外形為矩形，所述收集盒內部中空。

6、優選的，所述噴頭組件數量若干，所述噴頭組件均勻交錯排布，所述噴頭組件噴射的寬度大于吸音棉的寬度。

7、優選的，所述電動伸縮桿下端固定連接有收集盒，所述電動伸縮桿位于集風箱左端，所述進風管穿過浸潤設備本體右端，所述出風口位于吸音棉上端，所述第一磁石和第二磁石磁性相吸。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型中，通過設置收集盒、噴頭組件、加壓閥和電動伸縮桿，傳動輥輪帶動吸音棉向右移動，吸音棉穿過浸潤設備本體，啟動電動伸縮桿，電動伸縮桿帶動收集盒、噴頭組件和加壓閥向下移動，使得噴頭組件下端和吸音棉上端表面貼合，打開噴頭組件內部閥門，使得涂層材料均勻的噴在吸音棉表面上，同時打開加壓閥，使得涂層材料加快浸入吸音棉，使的吸音棉浸膠充分均勻，進而減少風干后吸音棉出現厚薄不均勻和表面粗糙，提升產品質量，通過設置集風箱、進風管和出風口，啟動集風箱，風力通過出風口將吸音棉表面上的涂層材料及時風干，進而提高吸音棉出廠的整體效率，通過設置過濾板、第一磁石和第二磁石，過濾板通過第一磁石和第二磁石的磁性相吸和進風管進行固定，過濾板對空氣中的灰塵進行過濾，減少空氣中的灰塵進入集風箱內部然后通過出風口粘附在吸音棉表面的涂層材料上，進而提升涂層質量，同時對過濾板拆卸更換較為簡單，使得集風箱能夠及時使用。

技術特征：

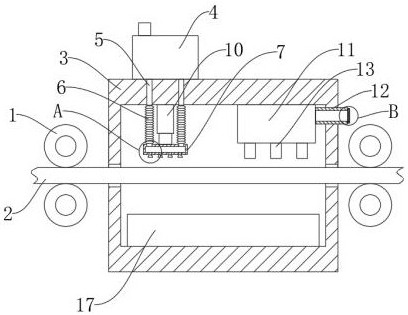

1.一種吸音棉防水涂層浸潤設備，包括傳動輥輪（1）、吸音棉（2）和浸潤設備本體（3），其特征在于：所述傳動輥輪（1）內側設有吸音棉（2），所述吸音棉（2）穿過浸潤設備本體（3），所述浸潤設備本體（3）上端固定連接有涂層材料箱（4），所述涂層材料箱（4）下端固定連接有出料管（5），所述出料管（5）下端固定連接有彈性軟管（6），所述彈性軟管（6）下端外側固定連接有收集盒（7），所述收集盒（7）下端內側固定連接有噴頭組件（8），所述噴頭組件（8）前端設有加壓閥（9），所述浸潤設備本體（3）上端內側固定連接有電動伸縮桿（10），所述浸潤設備本體（3）上端內側固定連接有集風箱（11），所述集風箱（11）右端固定連接有進風管（12），所述集風箱（11）下端固定連接有出風口（13），所述進風管（12）右端設有過濾板（14），所述進風管（12）右端內側固定連接有第一磁石（15），所述過濾板（14）左端內側固定連接有第二磁石（16），所述浸潤設備本體（3）內部放置有收集槽（17）。

2.根據權利要求1所述的一種吸音棉防水涂層浸潤設備，其特征在于：所述浸潤設備本體（3）位于傳動輥輪（1）之間，所述浸潤設備本體（3）內部中空，所述出料管（5）數量為兩個，所述出料管（5）外側固定連接有浸潤設備本體（3）。

3.根據權利要求1所述的一種吸音棉防水涂層浸潤設備，其特征在于：所述彈性軟管（6）數量為兩個，所述彈性軟管（6）位于浸潤設備本體（3）內部，所述收集盒（7）位于浸潤設備本體（3）內部，所述收集盒（7）外形為矩形，所述收集盒（7）內部中空。

4.根據權利要求1所述的一種吸音棉防水涂層浸潤設備，其特征在于：所述噴頭組件（8）數量若干，所述噴頭組件（8）均勻交錯排布，所述噴頭組件（8）噴射的寬度大于吸音棉（2）的寬度。

5.根據權利要求1所述的一種吸音棉防水涂層浸潤設備，其特征在于：所述電動伸縮桿（10）下端固定連接有收集盒（7），所述電動伸縮桿（10）位于集風箱（11）左端，所述進風管（12）穿過浸潤設備本體（3）右端，所述出風口（13）位于吸音棉（2）上端，所述第一磁石（15）和第二磁石（16）磁性相吸。

技術總結
本技術涉及吸音棉技術領域，尤其為一種吸音棉防水涂層浸潤設備，包括傳動輥輪、吸音棉和浸潤設備本體，傳動輥輪內側設有吸音棉，吸音棉穿過浸潤設備本體，浸潤設備本體上端固定連接有涂層材料箱，本技術中，通過設置收集盒、噴頭組件、加壓閥和電動伸縮桿，傳動輥輪帶動吸音棉向右移動，吸音棉穿過浸潤設備本體，啟動電動伸縮桿，電動伸縮桿帶動收集盒、噴頭組件和加壓閥向下移動，使得噴頭組件下端和吸音棉上端表面貼合，打開噴頭組件內部閥門，使得涂層材料均勻的噴在吸音棉表面上，同時打開加壓閥，使得涂層材料加快浸入吸音棉，使的吸音棉浸膠充分均勻，進而減少風干后吸音棉出現厚薄不均勻和表面粗糙，提升產品質量。

技術研發人員：敬小園,敬紅偉,徐文超,李丹
受保護的技術使用者：常州精瑞斯新材料科技有限公司
技術研發日：20240620
技術公布日：2025/4/28
