本技術涉及一種用于uv固化涂料的涂刷設備，屬于uv固化涂料。

背景技術：

1、uv固化涂料是一種通過紫外線照射迅速從液態轉變為固態的涂料，廣泛應用于木材、塑料、金屬以及電子產品的涂裝。這種涂料含有光引發劑，當暴露于特定波長的紫外線下時，光引發劑激活其中的單體和寡聚物進行快速聚合反應，從而實現固化。

2、uv固化涂料會通過涂刷設備涂刷在基材表面，雖然uv固化涂料主要依賴于紫外線進行固化，但是基材表面如果濕度過高或溫度過低，可能影響涂料的附著力和均勻性，最終影響涂層的質量和性能，同時是，在濕度較高的環境中，涂層表面出現水汽凝結，這不僅會影響uv固化的效率，還可能導致涂層出現缺陷，如氣泡、不均勻或粘連問題。

3、為此，提出一種用于uv固化涂料的涂刷設備。

技術實現思路

1、有鑒于此，本實用新型提供一種用于uv固化涂料的涂刷設備，以解決或緩解現有技術中存在的技術問題，至少提供一種有益的選擇。

2、本實用新型的技術方案是這樣實現的：一種用于uv固化涂料的涂刷設備，包括底板，所述底板頂部的四周均固定安裝有支撐柱，所述支撐柱的頂部固定安裝有頂板，所述頂板的底部固定安裝有連接板，所述底板的底部設置有除濕機構，所述除濕機構包括伺服電機、螺紋桿、螺紋塊、電動伸縮桿、刮板、制熱箱、風機、加熱管、第一波紋管、除濕箱、料箱、吸料泵、第二波紋管和出料孔。

3、進一步優選地，所述伺服電機固定安裝于底板表面的左側，所述螺紋桿固定安裝于伺服電機的輸出端，所述螺紋塊螺紋連接于螺紋桿的表面，所述電動伸縮桿固定連接于螺紋塊的底部，所述刮板固定連接于電動伸縮桿的下端底部，所述出料孔開設于刮板的內側。

4、進一步優選地，所述制熱箱固定連接于底板的頂部，所述風機固定連接于制熱箱的左側，所述加熱管固定連接于制熱箱的內側，所述第一波紋管連通于制熱箱的右側，所述除濕箱固定安裝于刮板的左側，所述第一波紋管的下端連通于除濕箱的內側。

5、進一步優選地，所述支撐柱的后側固定安裝有料箱，所述料箱的內腔固定連接有吸料泵，所述吸料泵的輸出端固定連接有第二波紋管，所述第二波紋管的另一端連通連接于刮板的內側。

6、進一步優選地，所述支撐柱的后側開設有通槽，所述第二波紋管貫穿通槽與刮板相連接。

7、進一步優選地，所述螺紋塊的頂部固定安裝有導向塊，所述頂板的頂部開設有導向槽，所述導向塊滑動連接于導向槽的內側。

8、進一步優選地，所述制熱箱內腔的前后兩側均固定安裝有卡塊，所述卡塊的內側卡設有過濾網。

9、本實用新型實施例由于采用以上技術方案，其具有以下優點：

10、一、本實用新型通過除濕機構的設置，可以干燥基材以及消除基材表面的濕度，確保涂料與基材之間的良好附著，避免涂層在固化過程中出現氣泡、起皮或粘附不良等問題，從而提高涂裝質量和一致性，同時去除濕氣，提升涂層的耐久性和抗腐蝕能力，使其更加持久和穩定。

11、二、本實用新型通過通槽的設置，可以便于第二波紋管進行移動，通過導向塊與導向槽的設置，可以起到導向作用，避免螺紋塊移動過程中出現偏移，通過卡塊可以對過濾網進行固定，通過過濾網可以對風機輸送的空氣進行過濾。

12、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本實用新型進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

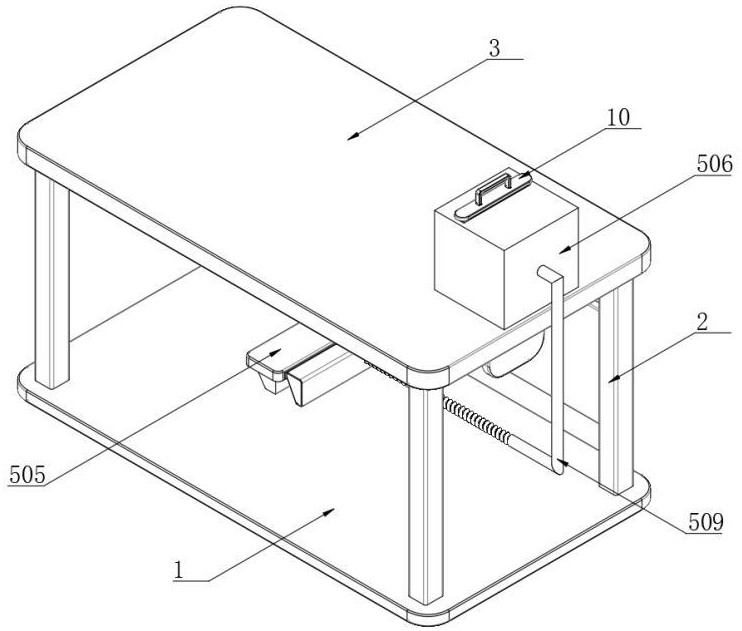

1.一種用于uv固化涂料的涂刷設備，其特征在于：包括底板（1），所述底板（1）頂部的四周均固定安裝有支撐柱（2），所述支撐柱（2）的頂部固定安裝有頂板（3），所述頂板（3）的底部固定安裝有連接板（4），所述底板（1）的底部設置有除濕機構（5），所述除濕機構（5）包括伺服電機（501）、螺紋桿（502）、螺紋塊（503）、電動伸縮桿（504）、刮板（505）、制熱箱（506）、風機（507）、加熱管（508）、第一波紋管（509）、除濕箱（510）、料箱（511）、吸料泵（512）、第二波紋管（513）和出料孔（514）。

2.根據權利要求1所述的一種用于uv固化涂料的涂刷設備，其特征在于：所述伺服電機（501）固定安裝于底板（1）表面的左側，所述螺紋桿（502）固定安裝于伺服電機（501）的輸出端，所述螺紋塊（503）螺紋連接于螺紋桿（502）的表面，所述電動伸縮桿（504）固定連接于螺紋塊（503）的底部，所述刮板（505）固定連接于電動伸縮桿（504）的下端底部，所述出料孔（514）開設于刮板（505）的內側。

3.根據權利要求1所述的一種用于uv固化涂料的涂刷設備，其特征在于：所述制熱箱（506）固定連接于底板（1）的頂部，所述風機（507）固定連接于制熱箱（506）的左側，所述加熱管（508）固定連接于制熱箱（506）的內側，所述第一波紋管（509）連通于制熱箱（506）的右側，所述除濕箱（510）固定安裝于刮板（505）的左側，所述第一波紋管（509）的下端連通于除濕箱（510）的內側。

4.根據權利要求1所述的一種用于uv固化涂料的涂刷設備，其特征在于：所述支撐柱（2）的后側固定安裝有料箱（511），所述料箱（511）的內腔固定連接有吸料泵（512），所述吸料泵（512）的輸出端固定連接有第二波紋管（513），所述第二波紋管（513）的另一端連通連接于刮板（505）的內側。

5.根據權利要求1所述的一種用于uv固化涂料的涂刷設備，其特征在于：所述支撐柱（2）的后側開設有通槽（8），所述第二波紋管（513）貫穿通槽（8）與刮板（505）相連接。

6.根據權利要求1所述的一種用于uv固化涂料的涂刷設備，其特征在于：所述螺紋塊（503）的頂部固定安裝有導向塊（6），所述頂板（3）的頂部開設有導向槽（7），所述導向塊（6）滑動連接于導向槽（7）的內側。

7.根據權利要求1所述的一種用于uv固化涂料的涂刷設備，其特征在于：所述制熱箱（506）內腔的前后兩側均固定安裝有卡塊（9），所述卡塊（9）的內側卡設有過濾網（10）。

技術總結
本技術提供了一種用于UV固化涂料的涂刷設備，包括底板，所述底板頂部的四周均固定安裝有支撐柱，所述支撐柱的頂部固定安裝有頂板，所述頂板的底部固定安裝有連接板，所述底板的底部設置有除濕機構，所述除濕機構包括伺服電機、螺紋桿、螺紋塊、電動伸縮桿、刮板、制熱箱、風機、加熱管、第一波紋管、除濕箱、料箱、吸料泵、第二波紋管和出料孔，通過除濕機構的設置，可以干燥基材以及消除基材表面的濕度，確保涂料與基材之間的良好附著，避免涂層在固化過程中出現氣泡、起皮或粘附不良等問題，從而提高涂裝質量和一致性，同時去除濕氣，提升涂層的耐久性和抗腐蝕能力，使其更加持久和穩定。

技術研發人員：朱勝武
受保護的技術使用者：張家港彩蝶新材料有限公司
技術研發日：20240621
技術公布日：2025/4/28
