本技術涉及廢鋼處理，具體為一種鋼包預碎機。

背景技術：

1、鋼鐵加工制造過程中會產生大量的廢鋼，為了節約資源，對廢棄的鋼材直接回爐，但是廢棄的鋼材在運輸的過程中，占用的空間較多，為了避免鋼材在運輸中占用較大的面積，使得運輸成本增高，在廢鋼運輸之前將廢鋼壓制成鋼包，鋼企使用的轉爐與電爐對廢鋼進爐要求提高，不能直接將鋼包放入轉爐和電爐，需要對鋼包進行破碎，現有的破碎機構不能直接將鋼包破碎，所以需要使用鋼包預碎機對鋼包進行預碎，目前市面上的廢鋼一般都是通過提升機械將其提送至預碎機的內部，但是傳統的提升機械體積大，占地面積廣，不便于對其進行使用，所以需要設計出一種便于提升廢鋼的鋼包預碎機。

技術實現思路

1、本實用新型的目的在于提供一種鋼包預碎機，具備便于使用的優點，解決了上述背景技術提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種鋼包預碎機，包括粉碎箱，所述粉碎箱的內腔左右兩側均通過軸承活動連接有粉碎輥，左側粉碎輥的前端固定連接有主動齒輪，右側粉碎輥的前端固定連接有從動齒輪，所述從動齒輪與主動齒輪嚙合，所述主動齒輪的表面固定連接有第一電機，所述第一電機的底部固定連接有固定座，所述固定座的前端與粉碎箱的表面固定連接，所述粉碎箱的頂部固定連接有支架，所述支架的頂部固定連接有頂板，所述頂板頂部的前后兩端均開設有限位槽，所述限位槽的內腔滑動連接有限位塊，所述限位塊的頂部固定連接有保護箱，位于前端的限位塊內腔滑動連接有滑桿，所述滑桿的一端通過固定板與頂板的頂部固定連接，位于后端的限位塊內腔螺紋連接有螺紋桿，所述螺紋桿的左端固定連接有第二電機，所述保護箱的內腔一側固定連接有第三電機，所述第三電機的輸出軸固定連接有收卷輥，所述收卷輥的另一端通過軸承與保護箱的內壁活動連接，所述收卷輥的表面纏繞有鋼索，所述頂板的頂部且位于兩個限位槽之間開設有移動槽，所述鋼索的底部貫穿保護箱并通過移動槽的內腔，所述鋼索的底部固定連接有掛鉤。

3、優選的，所述粉碎箱底部的四角均固定連接有支腿，所述支腿的底部設置有防滑紋。

4、優選的，所述粉碎箱內腔底部的兩側均固定連接有導流板，所述粉碎箱的底部開設有出料口。

5、優選的，所述保護箱底部的四角均固定連接有滑輪，滑輪的底部與頂板的頂部接觸。

6、優選的，所述收卷輥的兩端均采用齒輪狀設計，且其頂部卡接有卡板，所述卡板頂部的兩側均固定連接有液壓伸縮桿，所述液壓伸縮桿的頂部與保護箱內腔的頂部固定連接。

7、優選的，所述粉碎箱的表面固定連接有控制器，且控制器通過導線與電氣設備電性連接。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過第三電機帶動收卷輥轉動，收卷輥將鋼索進行放繩工作，然后通過掛鉤將廢鋼表面的掛鼻進行連接，然后通過第三電機帶動收卷輥轉動進行收卷工作，從而能夠將廢鋼進行提升，然后通過液壓伸縮桿帶動卡板向下移動對收卷輥進行卡緊限位固定，然后通過第二電機帶動螺紋桿轉動，螺紋桿通過限位塊帶動保護箱移動，保護箱通過鋼索帶動廢鋼進入粉碎箱的內腔，然后將掛鉤取下，然后通過啟動第一電機，第一電機帶動主動齒輪轉動，主動齒輪帶動從動齒輪轉動，主動齒輪和從動齒輪帶動粉碎輥轉動即可對廢鋼進行粉碎處理，通過采用本設備，能夠實現自動化的對廢鋼提升工作，且本設備體積小，占用面積小，便于搬運，給廢鋼的處理工作帶來了極大的便利。

10、2、本實用新型通過設置支腿，能夠保證本設備的穩定性，通過設置導流板，能夠便于導流粉碎后的廢料，通過設置出料口，能夠實現排料工作，通過設置滑輪，能夠方便保護箱的移動，通過設置卡板和液壓伸縮桿，能夠對收卷輥進行限位，避免收卷輥發生反轉。

技術特征：

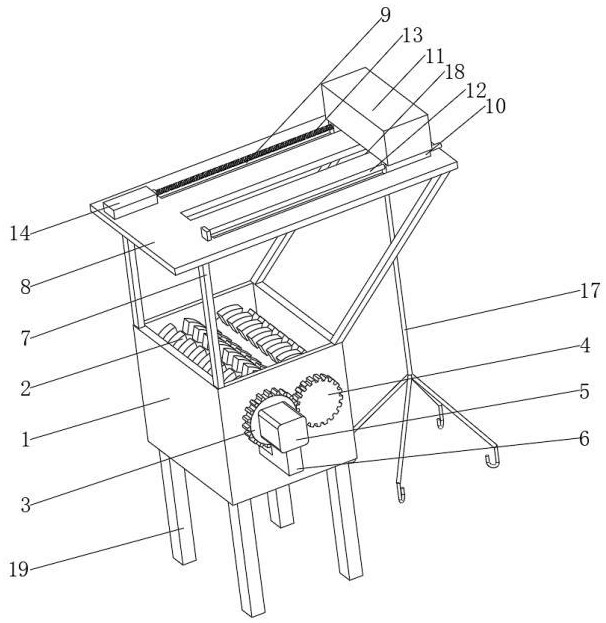

1.一種鋼包預碎機，包括粉碎箱（1），其特征在于：所述粉碎箱（1）的內腔左右兩側均通過軸承活動連接有粉碎輥（2），左側粉碎輥（2）的前端固定連接有主動齒輪（3），右側粉碎輥（2）的前端固定連接有從動齒輪（4），所述從動齒輪（4）與主動齒輪（3）嚙合，所述主動齒輪（3）的表面固定連接有第一電機（5），所述第一電機（5）的底部固定連接有固定座（6），所述固定座（6）的前端與粉碎箱（1）的表面固定連接，所述粉碎箱（1）的頂部固定連接有支架（7），所述支架（7）的頂部固定連接有頂板（8），所述頂板（8）頂部的前后兩端均開設有限位槽（9），所述限位槽（9）的內腔滑動連接有限位塊（10），所述限位塊（10）的頂部固定連接有保護箱（11），位于前端的限位塊（10）內腔滑動連接有滑桿（12），所述滑桿（12）的一端通過固定板與頂板（8）的頂部固定連接，位于后端的限位塊（10）內腔螺紋連接有螺紋桿（13），所述螺紋桿（13）的左端固定連接有第二電機（14），所述保護箱（11）的內腔一側固定連接有第三電機（15），所述第三電機（15）的輸出軸固定連接有收卷輥（16），所述收卷輥（16）的另一端通過軸承與保護箱（11）的內壁活動連接，所述收卷輥（16）的表面纏繞有鋼索（17），所述頂板（8）的頂部且位于兩個限位槽（9）之間開設有移動槽（18），所述鋼索（17）的底部貫穿保護箱（11）并通過移動槽（18）的內腔，所述鋼索（17）的底部固定連接有掛鉤。

2.根據權利要求1所述的一種鋼包預碎機，其特征在于：所述粉碎箱（1）底部的四角均固定連接有支腿（19），所述支腿（19）的底部設置有防滑紋。

3.根據權利要求1所述的一種鋼包預碎機，其特征在于：所述粉碎箱（1）內腔底部的兩側均固定連接有導流板，所述粉碎箱（1）的底部開設有出料口（20）。

4.根據權利要求1所述的一種鋼包預碎機，其特征在于：所述保護箱（11）底部的四角均固定連接有滑輪，滑輪的底部與頂板（8）的頂部接觸。

5.根據權利要求1所述的一種鋼包預碎機，其特征在于：所述收卷輥（16）的兩端均采用齒輪狀設計，且其頂部卡接有卡板（21），所述卡板（21）頂部的兩側均固定連接有液壓伸縮桿（22），所述液壓伸縮桿（22）的頂部與保護箱（11）內腔的頂部固定連接。

6.根據權利要求1所述的一種鋼包預碎機，其特征在于：所述粉碎箱（1）的表面固定連接有控制器，且控制器通過導線與電氣設備電性連接。

技術總結
本技術公開了一種鋼包預碎機，包括粉碎箱，所述粉碎箱的內腔左右兩側均通過軸承活動連接有粉碎輥，左側粉碎輥的前端固定連接有主動齒輪，右側粉碎輥的前端固定連接有從動齒輪，所述從動齒輪與主動齒輪嚙合，所述主動齒輪的表面固定連接有第一電機，所述第一電機的底部固定連接有固定座，所述固定座的前端與粉碎箱的表面固定連接，所述粉碎箱的頂部固定連接有支架，所述支架的頂部固定連接有頂板，所述頂板頂部的前后兩端均開設有限位槽，所述限位槽的內腔滑動連接有限位塊。通過采用本設備，能夠實現自動化的對廢鋼提升工作，且本設備體積小，占用面積小，便于搬運，給廢鋼的處理工作帶來了極大的便利。

技術研發人員：周軍,于慶
受保護的技術使用者：威海瑞祥鑄造機械有限公司
技術研發日：20240624
技術公布日：2025/4/28
