本發明涉及光學成像，具體為一種激光雷達接收鏡頭光學系統。

背景技術：

1、近年來，隨著智能科技的飛速發展，智能識別技術成為了萬眾矚目的焦點。在這一背景下，激光雷達技術作為智能探測領域的璀璨新星，正逐步展現出其不可或缺的重要性。激光雷達就像是一位擁有超遠視力和敏銳分析能力的偵探。它分為兩大主角：激光發射端，負責向四周發送出細細的光束；而激光接收端，則靜靜等待，捕捉那些從目標身上反彈回來的光信號。當這些反射光通過精密的接收鏡組匯聚到探測器上時，一場關于光的“對話”就開始了。通過對比發射出去的激光和接收回來的反射光，激光雷達能夠像解碼高手一樣，解讀出關于目標的眾多秘密：比如它離我們有多遠、它的高度是多少、甚至它在動還是靜，速度有多快。這些關鍵信息，如同拼圖一般，幫助我們在復雜的環境中精準定位、跟蹤并識別出每一個目標。

2、但目前的激光雷達接收鏡頭中，多存在靶面尺寸過小、視場角不夠大等問題，這在一定程度上限制了其探測范圍和精度。此外，現有鏡頭多采用7片球面玻璃透鏡和1片非球面透鏡的結構，7片玻璃鏡片造價較高，直接導致量產時的整體成本居高不下。

技術實現思路

1、本發明提出了一種激光雷達接收鏡頭光學系統，該種激光雷達接收鏡頭光學系統兼顧了超大靶面、大視場角、小畸變、小cra、低成本、熱漂移穩定的特點。

2、本發明的上述技術目的是通過以下技術方案得以實現的：一種激光雷達接收鏡頭光學系統：

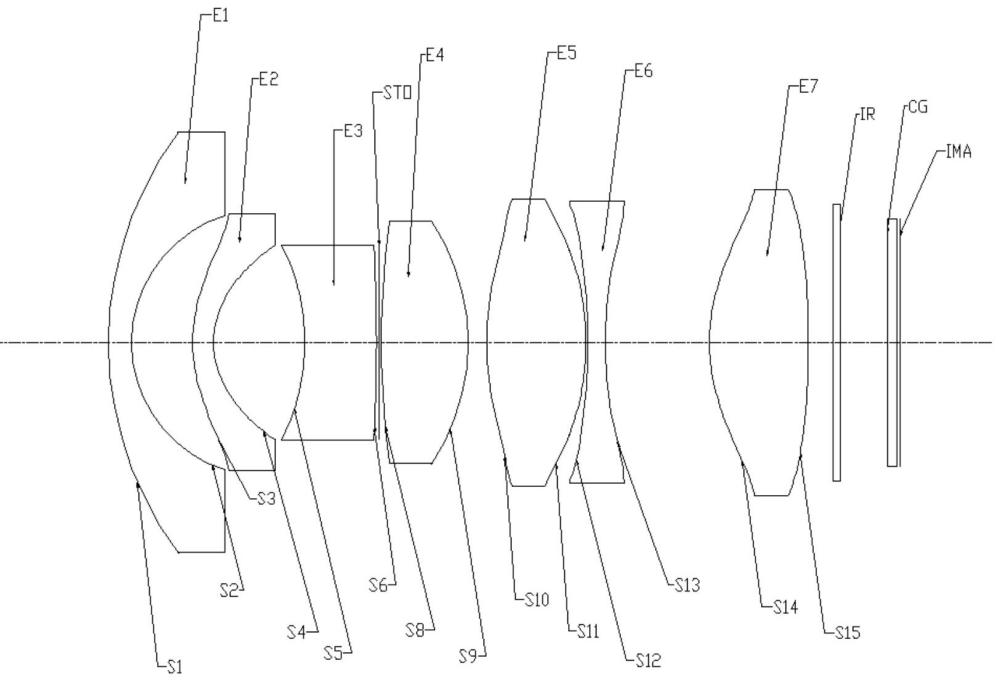

3、沿光軸從物面到像面依次包括：第一透鏡、第二透鏡、第三透鏡、光闌、第四透鏡、第五透鏡、第六透鏡、第七透鏡、濾光片、保護玻璃和像面；

4、所述第一透鏡為光焦度為負的彎月型透鏡；所述第二透鏡為光焦度為負的彎月型透鏡；所述第三透鏡為光焦度為負的凹凸型透鏡；所述第四透鏡為光焦度為正的雙凸型透鏡；所述第五透鏡為光焦度為正的雙凸型透鏡；所述第六透鏡為光焦度為負的雙凹型透鏡；所述第七透鏡為光焦度為正的雙凸型透鏡；

5、其中，所述第一透鏡至第七透鏡的折射率滿足如下條件：

6、1.7<n1<2.3；1.3<n2<1.8；1.5<n3<1.9；1.7<n4<2.3；1.4<n5<1.8；1.5<n6<1.8；1.4<n7<1.7；其中，n1為所述第一彎月型透鏡的折射率，n2為所述第二彎月型透鏡的折射率，n3為所述第三凹凸型透鏡的折射率，n4為所述第四雙凸型透鏡的折射率，n5為所述第五雙凸型透鏡的折射率，n6為所述第六雙凹型透鏡的折射率，n7為所述第七雙凸型透鏡的折射率。

7、進一步的方案是，所述第二透鏡、第五透鏡和第七透鏡的阿貝系數均大于53且小于59；第三透鏡和第六透鏡的阿貝系數均大于17且小于22。

8、進一步的方案是，所述光學系統的的最大全像高ihmax滿足如下條件：ihmax≥10mm。

9、進一步的方案是，所述光學系統的最大視場角fov滿足如下條件：150°≤fov≤155°。

10、進一步的方案是，所述光學系統的主光線入射角cra：cra＜1°。

11、進一步的方案是，所述光學系統的有效焦距f滿足如下條件：3.5mm≤f≤4mm。

12、進一步的方案是，所述的第一透鏡朝向物側的一面為凸面，朝向像側的一面為凹面；所述的第二透鏡朝向物側的一面為凸面，朝向像側的一面為凹面；所述的第三透鏡朝向物側的一面為凹面，朝向像側的一面為凸面；所述的第四透鏡朝向物側的一面為凸面，朝向像側的一面也為凸面；所述的第五透鏡朝向物側的一面為凸面，朝向像側的一面也為凸面；所述的第六透鏡朝向物側的一面為凹面，朝向像側的一面也為凹面；所述的第七透鏡朝向物側的一面為凸面，朝向像側的一面也為凸面。

13、進一步的方案是，第五透鏡的折射率n5，第六透鏡的折射率n6與第七透鏡折射率n7滿足：0.8<|（n5-n6）/（n6-n7）|<1.2。

14、進一步的方案是，光學系統的有效焦距f與第一透鏡的焦距f1和第二透鏡的焦距f2滿足：-3.1<f1/f<-2.6；-4.9<f2/f<-4.3。

15、進一步的方案是，光學系統的第四透鏡的焦距f4和第五透鏡的焦距f5滿足：6.5<|（f4+f5）/（f4-f5）|<7.0。

16、綜上所述，本發明具有以下有益效果：本發明通過合理使用各特定形狀結構的透鏡以及限定每個透鏡的光焦度，將光學系統的視場角增大到153度同時擁有超大光圈f1.0，雷達接收視野更廣，提供高清晰的成像效果和識別準確率，且最大靶面≥10mm，f-theta畸變小于1%，cra小于1度，提高對較遠距離目標的成像品質和精度，能夠提供更準確的接收測距數據，ttl為32mm，體積較小，有利于實現小型化，安置于車內，同時2g5p玻璃和塑膠的搭配優化了光學系統高低溫溫漂補償，保證鏡頭在高低溫工作時成像效果的穩定性，也使整個光學系統成本更有優勢、性價比更高。

技術特征：

1.一種激光雷達接收鏡頭光學系統，其特征在于：

2.根據權利要求1所述的一種激光雷達接收鏡頭光學系統，其特征在于：所述第二透鏡、第五透鏡和第七透鏡的阿貝系數均大于53且小于59；第三透鏡和第六透鏡的阿貝系數均大于17且小于22。

3.根據權利要求1或2任一項所述的一種激光雷達接收鏡頭光學系統，其特征在于：所述光學系統的的最大全像高ihmax滿足如下條件：ihmax≥10mm。

4.根據權利要求1或2任一項所述的一種激光雷達接收鏡頭光學系統，其特征在于：所述光學系統的最大視場角fov滿足如下條件：150°≤fov≤155°。

5.根據權利要求1或2任一項所述的一種激光雷達接收鏡頭光學系統，其特征在于：所述光學系統的主光線入射角cra：cra＜1°。

6.根據權利要求1或2任一項所述的一種激光雷達接收鏡頭光學系統，其特征在于：所述光學系統的有效焦距f滿足如下條件：3.5mm≤f≤4mm。

7.根據權利要求1或2任一項所述的一種激光雷達接收鏡頭光學系統，其特征在于：所述的第一透鏡朝向物側的一面為凸面，朝向像側的一面為凹面；所述的第二透鏡朝向物側的一面為凸面，朝向像側的一面為凹面；所述的第三透鏡朝向物側的一面為凹面，朝向像側的一面為凸面；所述的第四透鏡朝向物側的一面為凸面，朝向像側的一面也為凸面；所述的第五透鏡朝向物側的一面為凸面，朝向像側的一面也為凸面；所述的第六透鏡朝向物側的一面為凹面，朝向像側的一面也為凹面；所述的第七透鏡朝向物側的一面為凸面，朝向像側的一面也為凸面。

8.根據權利要求1所述的一種激光雷達接收鏡頭光學系統，其特征在于：第五透鏡的折射率n5，第六透鏡的折射率n6與第七透鏡折射率n7滿足：0.8<|（n5-n6）/（n6-n7）|<1.2。

9.根據權利要求1所述的一種激光雷達接收鏡頭光學系統，其特征在于：光學系統的有效焦距f與第一透鏡的焦距f1和第二透鏡的焦距f2滿足：-3.1<f1/f<-2.6；-4.9<f2/f<-4.3。

10.根據權利要求1所述的一種激光雷達接收鏡頭光學系統，其特征在于：

技術總結
本發明公開了一種激光雷達接收鏡頭光學系統，包括沿物側到像側的方向排列的第一透鏡、第二透鏡、第三透鏡、光闌、第四透鏡、第五透鏡、第六透鏡、第七透鏡、濾光片、保護玻璃和像面。通過合理使用各特定形狀結構的透鏡以及限定每個透鏡的光焦度，將光學系統的視場角增大到153度同時擁有超大光圈F1.0，雷達接收視野更廣，提供高清晰的成像效果和識別準確率，且最大靶面≥10mm，F(xiàn)?theta畸變小于1%，CRA小于1度，提高對較遠距離目標的成像品質和精度，能夠提供更準確的接收測距數據，TTL為32mm，體積較小，有利于實現小型化；同時優化了光學系統高低溫溫漂補償，保證鏡頭在高低溫工作時成像效果的穩定性；整個光學系統成本更有優勢、性價比更高。

技術研發人員：李維其,吳強華,崔靈敏,張福美
受保護的技術使用者：江西特萊斯光學有限公司
技術研發日：
技術公布日：2025/4/28
