本技術涉及建筑工程排水，具體而言，涉及一種建筑工程排水裝置。

背景技術：

1、建筑工程中，會產生大量的工程廢水，如果工程廢水不能及時排出，會影響到安全生產，為此對于工程廢水需要及時使用排水裝置進行排出，而為了避免廢水中雜質堵塞管道，需要使用到排水裝置，對廢水雜質進行過濾后排放。

2、經檢索，現有技術中，專利公告號為cn219011413u的中國專利公開了“一種建筑工程排水裝置，包括底板，所述底板的頂部固定連接有粉碎箱所述粉碎箱的一側固定安裝有電機，所述電機的輸出端固走連接有粉碎桿，所述粉碎桿的表面固定連接有粉碎葉，所述粉碎箱的頂部固定連接有防護箱，所述防護箱的內腔固定連接有承載板：所述承載板的頂部固定安裝有排水泵，所述排水泵的輸入端固定連接有第一管道，所述排水泵的輸出端固定連接有第二管道，此實用新型通過粉碎箱、電機、粉碎桿和粉碎葉的設置，解決了現有的建筑工程排水裝置，只能夠進行排水工作，并不能夠將抽出的泥土與沙塊進行粉碎處理，從而導致排水管道內部容易出現堵塞的現象，大大降低了排水效率的問題”，但仍然存在以下缺陷：

3、(1)對建筑污水進行處理排放過程較為繁瑣，需要多個步驟處理建筑污水中的淤泥或泥沙；

4、(2)建筑污水中被過濾下來的泥土和沙塊排放較為麻煩，每次需要將過濾網拆卸后再進行操作；

5、因此我們對此做出改進，提出一種建筑工程排水裝置。

技術實現思路

1、本實用新型的目的在于：針對目前存在的對建筑污水進行處理排放過程較為繁瑣，需要多個步驟處理建筑污水中的淤泥或泥沙，建筑污水中被過濾下來的泥土和沙塊排放較為麻煩，每次需要將過濾網拆卸后再進行操作。

2、為了實現上述實用新型目的，本實用新型提供了以下技術方案：

3、建筑工程排水裝置，以改善上述問題。

4、本實用新型具體是這樣的：

5、包括箱體，所述箱體的底部連通設置有處理箱，所述箱體的的內部設置有沉淀機構，所述處理箱的另一側壁設置有排泥組件；

6、所述沉淀機構包括移動框、沉淀斗、十字支撐桿、電動伸縮缸、推桿、堵塞頭、固定桿、進水管和出水管，所述移動框活動連接于箱體的內部，所述沉淀斗固定連接于移動框的底部，所述十字支撐桿固定連接于移動框的內側壁，所述電動伸縮缸栓接于箱體的頂部，所述推桿的一端固定連接于電動伸縮缸的輸出端且貫穿箱體，所述推桿的另一端栓接于十字支撐桿的頂部，所述堵塞頭設置于沉淀斗的正下方，四個所述固定桿的一端均固定連接于堵塞頭的側壁且等距圓周分布，四個所述固定桿的另一端均固定連接于箱體的內側壁，所述進水管和出水管均固定連接于箱體的兩側壁且與箱體相連通。

7、作為本實用新型優選的技術方案，所述排泥組件包括出泥口、傳動箱、伺服電機、絲桿、傳動板、推泥板和移動桿，所述出泥口貫穿處理箱的一端，所述傳動箱栓接于處理箱的一側壁，所述伺服電機栓接于傳動箱的內底部，所述絲桿的一端固定連接于伺服電機的輸出端，所述絲桿的另一端軸承連接于處理箱的側壁，所述傳動板螺旋連接于絲桿的外圍，所述推泥板滑動連接于處理箱的內部，所述移動桿的一端固定連接于傳動板的側壁，所述移動桿的另一端貫穿處理箱且與推泥板的側壁固定連接。

8、作為本實用新型優選的技術方案，所述傳動板的頂部和底部均固定連接有t形滑塊，所述傳動箱的內頂部和內底部均開設有t形滑槽，所述t形滑塊與t形滑槽滑動連接。

9、作為本實用新型優選的技術方案，所述箱體的底部開設有與處理箱相配合使用的開口部，所述箱體的內側壁固定連接有與開口部相配合的導向塊。

10、作為本實用新型優選的技術方案，所述箱體的頂部栓接有抽水泵，所述箱體的內部設置有抽水管，所述抽水管的一端貫穿箱體且與抽水泵的輸入端固定連接。

11、作為本實用新型優選的技術方案，所述移動框的兩側壁分別固定連接有與進水管和出水管相配合使用的密封墊。

12、作為本實用新型優選的技術方案，所述抽水管的底端固定連接有過濾網，所述堵塞頭的側壁固定連接有與沉淀斗的底部相配合使用的密封圈。

13、與現有技術相比，本實用新型的有益效果：

14、在本實用新型的方案中：

15、1.通過設置的沉淀機構，啟動電動伸縮缸帶動推桿上升和下移，從而推桿會帶動十字支撐桿和移動框進行上升和下移，同時移動框會帶動沉淀斗上升和下移，在堵塞頭將沉淀斗底部完全堵住時，將建筑污水通過進水管注入箱體的內部，沉淀斗會對建筑污水中的淤泥和沙塊進行沉淀處理，同時污水再從出水管排出，保證取水處理的正常進行，當需要對沉淀的淤泥和沙塊進行清理時，啟動電動伸縮缸帶動推桿向上移動，此時移動框和沉淀斗會跟隨向上移動，移動框會將進水管和出水管堵住，此時堵塞頭會與沉淀斗之間形成開口，污泥和沙塊會全部掉入處理箱的內部，解決了現有技術中對建筑污水進行處理排放過程較為繁瑣，需要多個步驟處理建筑污水中的淤泥或泥沙的問題；

16、2.通過設置的排泥組件，啟動伺服電機帶動絲桿進行轉動，此時傳動板會在絲桿上發生移動，同時傳動板會帶動移動桿和推泥板進行移動，推泥板會將處理箱內部的污泥和沙塊從出泥口完全推出，解決了現有技術中建筑污水中被過濾下來的泥土和沙塊排放較為麻煩，每次需要將過濾網拆卸后再進行操作的問題。

技術特征：

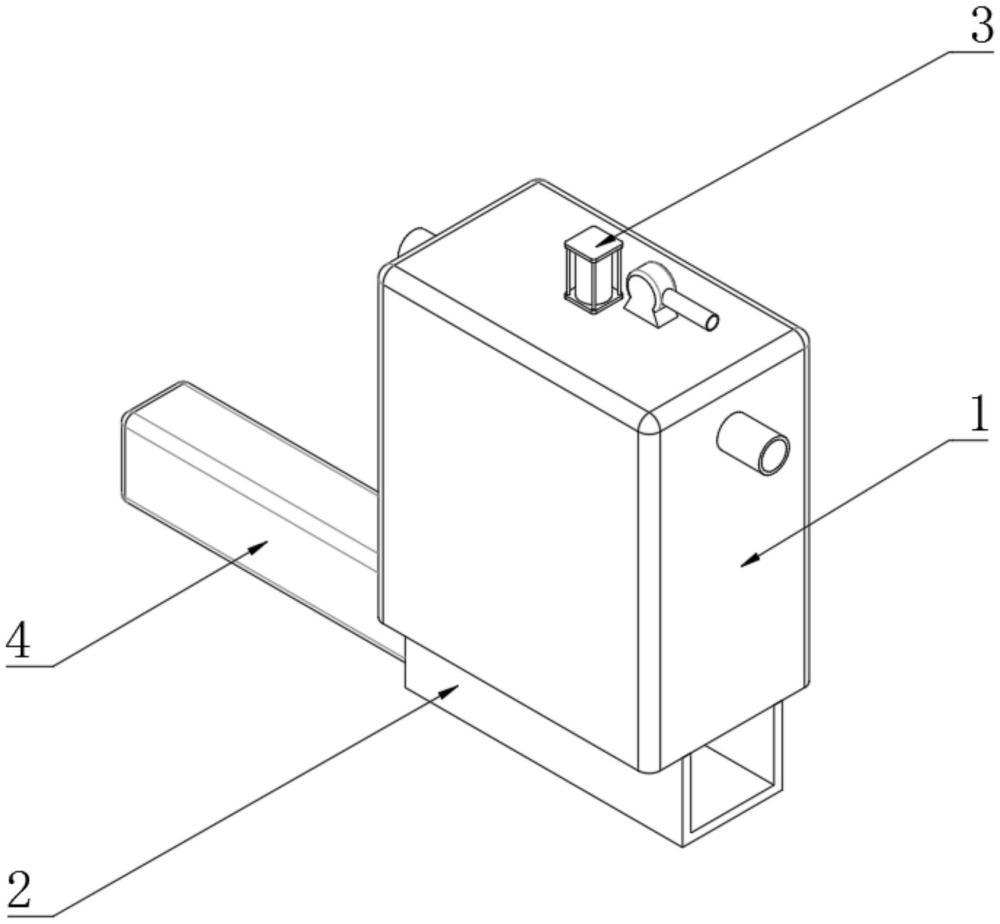

1.一種建筑工程排水裝置，包括箱體(1)，其特征在于：所述箱體(1)的底部連通設置有處理箱(2)，所述箱體(1)的內部設置有沉淀機構(3)，所述處理箱(2)的另一側壁設置有排泥組件(4)；

2.根據權利要求1所述的一種建筑工程排水裝置，其特征在于，所述排泥組件(4)包括出泥口(401)、傳動箱(402)、伺服電機(403)、絲桿(404)、傳動板(405)、推泥板(406)和移動桿(407)，所述出泥口(401)貫穿處理箱(2)的一端，所述傳動箱(402)栓接于處理箱(2)的一側壁，所述伺服電機(403)栓接于傳動箱(402)的內底部，所述絲桿(404)的一端固定連接于伺服電機(403)的輸出端，所述絲桿(404)的另一端軸承連接于處理箱(2)的側壁，所述傳動板(405)螺旋連接于絲桿(404)的外圍，所述推泥板(406)滑動連接于處理箱(2)的內部，所述移動桿(407)的一端固定連接于傳動板(405)的側壁，所述移動桿(407)的另一端貫穿處理箱(2)且與推泥板(406)的側壁固定連接。

3.根據權利要求2所述的一種建筑工程排水裝置，其特征在于，所述傳動板(405)的頂部和底部均固定連接有t形滑塊(5)，所述傳動箱(402)的內頂部和內底部均開設有t形滑槽(6)，所述t形滑塊(5)與t形滑槽(6)滑動連接。

4.根據權利要求1所述的一種建筑工程排水裝置，其特征在于，所述箱體(1)的底部開設有與處理箱(2)相配合使用的開口部(7)，所述箱體(1)的內側壁固定連接有與開口部(7)相配合的導向塊(8)。

5.根據權利要求1所述的一種建筑工程排水裝置，其特征在于，所述箱體(1)的頂部栓接有抽水泵(9)，所述箱體(1)的內部設置有抽水管(10)，所述抽水管(10)的一端貫穿箱體(1)且與抽水泵(9)的輸入端固定連接。

6.根據權利要求1所述的一種建筑工程排水裝置，其特征在于，所述移動框(301)的兩側壁分別固定連接有與進水管(308)和出水管(309)相配合使用的密封墊(11)。

7.根據權利要求5所述的一種建筑工程排水裝置，其特征在于，所述抽水管(10)的底端固定連接有過濾網(12)，所述堵塞頭(306)的側壁固定連接有與沉淀斗(302)的底部相配合使用的密封圈(13)。

技術總結
本技術提供了一種建筑工程排水裝置，屬于建筑工程排水技術領域，本技術設置的沉淀機構，啟動電動伸縮缸帶動推桿上升和下移，從而推桿會帶動十字支撐桿和移動框進行上升和下移，同時移動框會帶動沉淀斗上升和下移，在堵塞頭將沉淀斗底部完全堵住時，將建筑污水通過進水管注入箱體的內部，沉淀斗會對建筑污水中的淤泥和沙塊進行沉淀處理，同時污水再從出水管排出，保證取水處理的正常進行，當需要對沉淀的淤泥和沙塊進行清理時，啟動電動伸縮缸帶動推桿向上移動，此時移動框和沉淀斗會跟隨向上移動，移動框會將進水管和出水管堵住，此時堵塞頭會與沉淀斗之間形成開口，污泥和沙塊會全部掉入處理箱的內部。

技術研發人員：周坤
受保護的技術使用者：周坤
技術研發日：20240626
技術公布日：2025/4/28
