本技術涉及化工填料，尤其涉及一種高分離效率的規整化工填料。

背景技術：

1、根據中國專利號為cn102068956a公開的一種偏心導流窗口式規整填料片及填料，該規整填料與開窗導流式規整填料的最大區別在于所開設的導流窗口軸線方向與波紋的傾斜方向具有一定的夾角，使得導流窗口呈現偏心結構。偏心導流窗口開設于波紋規整填料片的波峰或波谷處，方向與波峰或波谷的方向相反。通過改進導流窗口的傾斜角度，使其軸向呈現偏心狀，可以有效的降低壓降，增加橫向混合程度，提高氣液傳質面積，增加液膜湍動程度。當液體沿波紋方向流下流經偏心導流窗口位置處，由于偏心窗口剛好位于液體下方，使得大波紋傾斜方向的規整填料的性能得到提高，在保證徑向混合高效率的同時，有效加強了填料片上橫向混合的能力，有效實現液膜更新，提高氣液傳質速率。

2、上述對比文件及現有技術中存在，整個填料結構單一，針對氣液分離效率不佳，且分離后的液體容易產生堆積，不利于實際使用。

技術實現思路

1、本實用新型的目的是為了解決現有技術中的填料結構單一，分離后的液體容易堆積的缺點，而提出的一種高分離效率的規整化工填料。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種高分離效率的規整化工填料，包括分離基板和分離網板，所述分離基板頂部設有分離網板，所述分離網板與分離基板之間貫穿設有第一折板和第二折板，所述第一折板和第二折板彎折位置設有分離槽，所述分離槽內部設有導向彈簧，且導向彈簧底端與分離網板頂面連接，所述導向彈簧頂端設有過濾網片，所述分離網板外部表面設有定位密封套。

3、優選的，所述第一折板和第二折板表面均開設有導流孔，且導流孔沿豎直方向均勻分布。

4、優選的，所述第一折板和第二折板按照1:1交錯分布，所述第一折板頂面和第二折板頂面共面

5、優選的，所述第一折板相鄰側面彎折角度為90度，所述第二折板相鄰側面彎折角度為90度，所述第一折板和第二折板側面長度相同。

6、優選的，所述定位密封套頂面設有多邊定位框，且多邊定位框底面與第一折板頂面相抵。

7、優選的，所述分離網板的密度為分離基板的密度的兩倍，所述過濾網片頂面截面均大小完全相同的圓形。

8、優選的，所述分離基板側面與定位密封套外壁共面，所述分離網板外壁與定位密封套內壁共面。

9、有益效果

10、本實用新型中，采用分離基板和分離網板之間設置多組交替分布的第一折板和第二折板進行氣液分離過濾使用，并在頂部設置帶有過濾網片的導向彈簧進行氣液過濾，使過濾后的液體在導向彈簧的抖動下快速下落聚集，有效防止過濾后的液體堆積，同時通過多網板和折板的分離過濾，增加與氣體的接觸面積，提高氣液分布效率，有效防止液體堆積，便于液體分離后的快速收集使用。

技術特征：

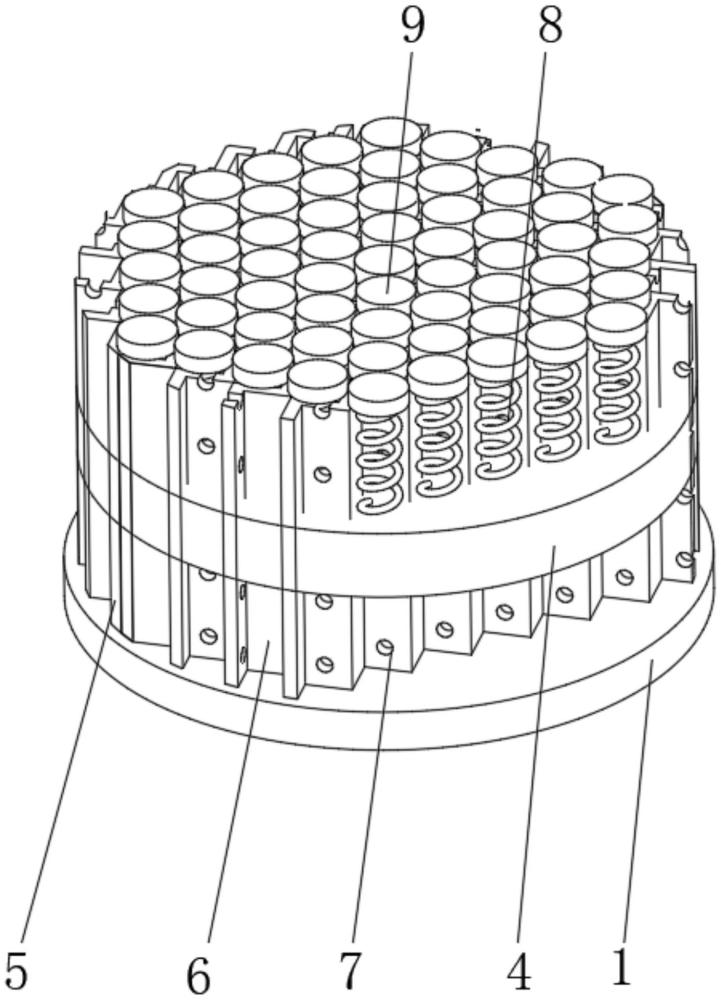

1.一種高分離效率的規整化工填料，包括分離基板(1)和分離網板(4)，其特征在于：所述分離基板(1)頂部設有分離網板(4)，所述分離網板(4)與分離基板(1)之間貫穿設有第一折板(5)和第二折板(6)，所述第一折板(5)和第二折板(6)彎折位置設有分離槽(10)，所述分離槽(10)內部設有導向彈簧(8)，且導向彈簧(8)底端與分離網板(4)頂面連接，所述導向彈簧(8)頂端設有過濾網片(9)，所述分離網板(4)外部表面設有定位密封套(2)。

2.根據權利要求1所述的一種高分離效率的規整化工填料，其特征在于：所述第一折板(5)和第二折板(6)表面均開設有導流孔(7)，且導流孔(7)沿豎直方向均勻分布。

3.根據權利要求1所述的一種高分離效率的規整化工填料，其特征在于：所述第一折板(5)和第二折板(6)按照1:1交錯分布，所述第一折板(5)頂面和第二折板(6)頂面共面。

4.根據權利要求1所述的一種高分離效率的規整化工填料，其特征在于：所述第一折板(5)相鄰側面彎折角度為90度，所述第二折板(6)相鄰側面彎折角度為90度，所述第一折板(5)和第二折板(6)側面長度相同。

5.根據權利要求1所述的一種高分離效率的規整化工填料，其特征在于：所述定位密封套(2)頂面設有多邊定位框(3)，且多邊定位框(3)底面與第一折板(5)頂面相抵。

6.根據權利要求1所述的一種高分離效率的規整化工填料，其特征在于：所述分離網板(4)的密度為分離基板(1)的密度的兩倍，所述過濾網片(9)頂面截面均大小完全相同的圓形。

7.根據權利要求1所述的一種高分離效率的規整化工填料，其特征在于：所述分離基板(1)側面與定位密封套(2)外壁共面，所述分離網板(4)外壁與定位密封套(2)內壁共面。

技術總結
本技術提供一種高分離效率的規整化工填料，涉及化工填料技術領域，包括分離基板和分離網板，分離基板頂部設有分離網板，分離網板與分離基板之間貫穿設有第一折板和第二折板，第一折板和第二折板彎折位置設有分離槽，分離槽內部設有導向彈簧，導向彈簧頂端設有過濾網片，分離網板外部表面設有定位密封套，分離基板和分離網板之間設置多組交替分布的第一折板和第二折板進行氣液分離過濾使用，并在頂部設置帶有過濾網片的導向彈簧進行氣液過濾，使過濾后的液體在導向彈簧的抖動下快速下落聚集，有效防止過濾后的液體堆積，通過多網板和折板的分離過濾，增加與氣體的接觸面積，提高氣液分布效率，便于液體分離后的快速收集使用。

技術研發人員：甘寶寧,甘維俊杰,顏軍,甘維俊
受保護的技術使用者：湖北江漢石化裝備有限公司
技術研發日：20240626
技術公布日：2025/4/28
