本技術涉及涂抹裝置，且公開了一種地板表面納米微膠囊滅火材料涂抹裝置。

背景技術：

1、微膠囊是一種將全氟己酮滅火劑封裝在阻燃聚合物外殼中，形成的安全環保的新型滅火材料，微膠囊特殊的核殼結構抑制了囊心物的揮發，使得全氟己酮免受光、溫度、濕度的影響。全氟己酮受熱會氣化膨脹，沖破囊壁釋放出滅火劑，從而達到降溫、滅火效果。運用物理方法，解決了類似于全氟己酮此類高化學惰性、高密度、極易揮發材料微封裝的行業痛點，更加安全環保高效，與傳統的滅火材料相比，滅火微膠囊具有包埋率高(≥90％)、載藥量高(全氟己酮有效占比高達70％)，粒徑均勻可控，殼厚可調，工藝簡單等優勢。同時能夠用作改性填料，比如改性發泡膠、建筑結構板材、涂料等，對原產品進行改性賦能，在地板生產過程中需要用到涂抹裝置將含有納米微膠囊滅火材料的涂料涂抹在地板表面。

2、但是現有技術中的專利存在以下幾種缺點：

3、(1)無法調節涂抹的高度，不能適應不同厚度的地板。

4、(2)涂料長時間靜置可能會發生沉淀，導致納米微膠囊滅火材料含量不均勻。

5、(3)涂抹后，無法快速烘干地板表面的涂料，可能會粘上灰塵。

技術實現思路

1、本實用新型的目的在于提供一種地板表面納米微膠囊滅火材料涂抹裝置，通過設置升降組件，攪拌罐以及風干箱解決了現有技術無法調節涂抹的高度，無法防止涂料沉淀以及無法快速烘干涂料的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、一種地板表面納米微膠囊滅火材料涂抹裝置，包括：

4、底座，所述底座上端設有輸送機，所述輸送機一端設有導料板，輸送機左右兩側均設有立柱，所述立柱底端固定連接底座，兩個所述立柱內部相互靠近一側均設有空槽，所述底座上端設有支撐架；

5、升降組件，所述升降組件位于空槽內部；

6、涂抹盒，所述涂抹盒位于兩個立柱之間；

7、攪拌罐，所述攪拌罐固定連接支撐架，所述攪拌罐上端設有入料口，所述攪拌罐下端設有出料管，所述出料管表面設有閥門，所述出料管底端設有三個輸料軟管，所述輸料軟管一端固定連接涂抹盒；

8、風干箱，所述風干箱固定連接于底座后部，所述風干箱上端表面設有兩個風扇，所述風干箱內部設有兩個電熱管。

9、進一步地，所述升降組件包括第一電機，兩個所述空槽內部分別設有限位柱、螺桿，所述螺桿轉動連接立柱，所述螺桿上端固定連接第一電機。

10、進一步地，所述限位柱、螺桿表面均套接有連接塊，所述連接塊固定連接涂抹盒。

11、進一步地，所述涂抹盒內部前后兩側均設有涂抹輥，所述涂抹輥內部設有轉軸，所述轉軸左右兩端轉動連接涂抹盒，所述轉軸一端設有第一圓盤。

12、進一步地，所述涂抹盒上端設有第二電機，所述第二電機一端設有第二圓盤，所述第二圓盤表面設有皮帶，所述皮帶套接第一圓盤、第二圓盤。

13、進一步地，所述攪拌罐上端設有第三電機，所述第三電機底端設有轉桿，所述轉桿轉動連接于攪拌罐的內部，所述轉桿表面設有若干等間距分布的套環，所述套環左右兩端均設有攪拌葉。

14、本實用新型提供了一種地板表面納米微膠囊滅火材料涂抹裝置，具備以下

15、有益效果：

16、(1)本實用新型通過設置升降組件，解決現有涂抹裝置無法調節涂抹高度的問題，第一電機可以帶動螺桿旋轉，進而使連接塊在豎直方向運動，連接塊與涂抹盒連接，進而改變涂抹盒的高度，適應不同厚度的地板。

17、(2)本實用新型通過設置攪拌罐，解決了現有涂抹裝置無法防止涂料沉淀的問題，第三電機可以帶動轉桿旋轉，轉桿上的攪拌葉可以對攪拌罐管內的涂料進行攪拌，防止納米微膠囊發生沉淀。

18、(3)本實用新型通過設置風干箱，解決現有涂抹裝置無法烘干涂料的問題，風干箱內部的風扇可將經過電熱管加熱后的風吹向地板，將地板表面的涂料風干，防止有灰塵等雜質粘在涂料上。

技術特征：

1.一種地板表面納米微膠囊滅火材料涂抹裝置，其特征在于，包括：

2.根據權利要求1所述的一種地板表面納米微膠囊滅火材料涂抹裝置，其特征在于：所述升降組件(2)包括第一電機(203)，兩個所述空槽(104)內部分別設有限位柱(201)、螺桿(202)，所述螺桿(202)轉動連接立柱(103)，所述螺桿(202)上端固定連接第一電機(203)。

3.根據權利要求2所述的一種地板表面納米微膠囊滅火材料涂抹裝置，其特征在于：所述限位柱(201)、螺桿(202)表面均套接有連接塊(204)，所述連接塊(204)固定連接涂抹盒(3)。

4.根據權利要求1所述的一種地板表面納米微膠囊滅火材料涂抹裝置，其特征在于：所述涂抹盒(3)內部前后兩側均設有涂抹輥(301)，所述涂抹輥(301)內部設有轉軸(302)，所述轉軸(302)左右兩端轉動連接涂抹盒(3)，所述轉軸(302)一端設有第一圓盤(303)。

5.根據權利要求4所述的一種地板表面納米微膠囊滅火材料涂抹裝置，其特征在于：所述涂抹盒(3)上端設有第二電機(304)，所述第二電機(304)一端設有第二圓盤(305)，所述第二圓盤(305)表面設有皮帶(306)，所述皮帶(306)套接第一圓盤(303)、第二圓盤(305)。

6.根據權利要求1所述的一種地板表面納米微膠囊滅火材料涂抹裝置，其特征在于：所述攪拌罐(4)上端設有第三電機(401)，所述第三電機(401)底端設有轉桿(402)，所述轉桿(402)轉動連接于攪拌罐(4)的內部，所述轉桿(402)表面設有若干等間距分布的套環(403)，所述套環(403)左右兩端均設有攪拌葉(404)。

技術總結

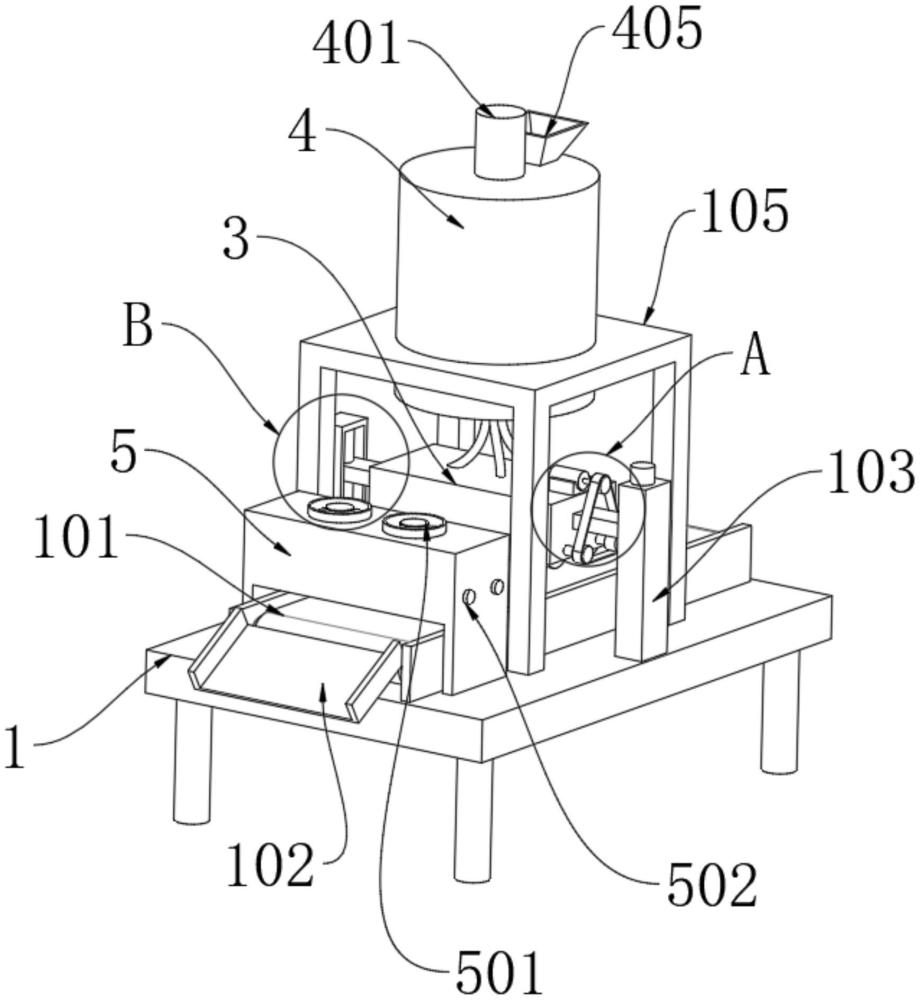

本技術公開了一種地板表面納米微膠囊滅火材料涂抹裝置，包括底座，底座上端設有輸送機，輸送機一端設有導料板，輸送機左右兩側均設有立柱，立柱底端固定連接底座，兩個立柱內部相互靠近一側均設有空槽，底座上端設有支撐架，空槽內部設有升降組件，兩個立柱之間設有涂抹盒，支撐架內部設有攪拌罐，攪拌罐上端設有入料口，攪拌罐下端設有出料管，出料管表面設有閥門，出料管底端設有三個輸料軟管，輸料軟管一端固定連接涂抹盒，底座后部設有風干箱，風干箱上端表面設有兩個風扇，風干箱內部設有兩個電熱管，本技術公開的一種地板表面納米微膠囊滅火材料涂抹裝置不僅能調節涂抹高度，能防止涂料沉淀，而且能快速烘干涂料。

技術研發人員：謝遠華,劉純
受保護的技術使用者：湖北豐邦安防科技有限公司
技術研發日：20240621
技術公布日：2025/4/28
