本技術涉及廢水脫水機，具體地，涉及一種選礦用廢水脫水機。

背景技術：

1、選礦是根據礦石中不同礦物的物理、化學性質，把礦石破碎磨細以后，采用重選法、浮選法、磁選法、電選法等方法，將有用礦物與脈石礦物分開，并使各種共生的有用礦物盡可能相互分離，除去或降低有害雜質，以獲得冶煉或其他工業所需原料的過程。選礦能夠使礦物中的有用組分富集，降低冶煉或其它加工過程中燃料、運輸的消耗，使低品位的礦石能得到經濟利用，在對含金礦石中進行選礦后，需要對尾礦或精礦進行脫水處理。

2、經檢索，公告號為cn214513184u的實用新型專利公開了一種選礦用廢渣脫水裝置，包括外桶體，所述外桶體外部為圓柱形，且外桶體一端為開口狀，并且外桶體內部設有對稱狀的過濾桶安裝軸承，所述過濾桶安裝軸承的內側轉動設置有過濾桶，所述外桶體的外壁設有減速機，且減速機的外側設有第一驅動電機，并且減速機通過傳動軸與過濾桶的外壁相連接，所述外桶體的下方設有導水外殼，且導水外殼的外壁設有第二驅動電機，并且第二驅動電機的轉軸通過聯軸器連接有物料擠壓桿，所述物料擠壓桿處于導水外殼內；該選礦用廢渣脫水裝置內部離心過濾結構，可以快速的將廢渣中的水分離出來，同時該裝置設有擠壓結構，可以對廢水中的懸浮物進行擠壓分離，提高水與廢渣的分離效果。

3、但上述專利還存在以下不足：廢渣在過濾桶中離心時容易附著在其內壁上，影響廢水的離心效果；并通過離心和擠壓的方式不便于對廢渣中的水進行完全分離，影響脫水的效果。為此我們提出了一種選礦用廢水脫水機。

技術實現思路

1、針對現有技術中存在的問題，本實用新型的目的在于提供一種選礦用廢水脫水機。

2、為解決上述問題，本實用新型采用如下的技術方案：

3、一種選礦用廢水脫水機，包括外桶體，所述外桶體的端部固定安裝有第一電機，所述第一電機的輸出軸延伸至外桶體的內腔且固定連接有支撐傳動柱，所述支撐傳動柱的端部固定連接有過濾桶，所述過濾桶的端部活動套接至外桶體的外部且鉸接有密封門，所述支撐傳動柱的內部設置有安裝槽，所述安裝槽的內腔固定安裝有第二電機，所述第二電機的輸出軸延伸至過濾桶的內腔且固定連接有u形刮架，所述u形刮架的側面和過濾桶的內壁相貼合，所述外桶體的頂部固定安裝有電控閥，所述外桶體的側部設置有熱干機構，所述外桶體的底部設置有支撐機構。

4、作為本實用新型的一種優選方案，所述熱干機構包括固定連接在外桶體側部的加熱箱，所述加熱箱的內腔固定安裝有多個電熱管，所述加熱箱的內腔固定套接有單向閥，所述單向閥的端部固定套接至外桶體的內腔，所述加熱箱的外部固定安裝有鼓風泵，所述鼓風泵的輸出端延伸至加熱箱的內腔。

5、作為本實用新型的一種優選方案，所述支撐機構包括轉動連接在外桶體兩側的支撐架和固定連接在外桶體底面的滑架，所述滑架的側部開設有滑槽，兩個所述支撐架的底端固定連接有底板，所述底板的頂面固定安裝有兩個電動推桿，兩個所述電動推桿的頂端分別固定連接有支撐座，兩個所述支撐座之間固定套接有滑柱，所述滑柱貫穿滑槽的內腔。

6、作為本實用新型的一種優選方案，一個所述支撐架的外側固定安裝有控制面板，所述控制面板分別和電動推桿、電控閥、第一電機、第二電機、鼓風泵和電熱管電性連接。

7、作為本實用新型的一種優選方案，所述外桶體的底部固定安裝有開關閥，所述開關閥的頂端固定套接至外桶體的內腔。

8、作為本實用新型的一種優選方案，所述滑槽的內壁和滑柱的側面相貼合。

9、相比于現有技術，本實用新型的優點在于：

10、(1)本實用新型中，利用第一電機帶動支撐傳動柱和過濾桶轉動，利用過濾桶轉動產生的離心力對礦料中的廢水進行脫出，并利用第二電機帶動u形刮架以過濾桶相反的方向進行轉動，利用u形刮架對過濾桶的內壁進行刮擦，避免礦料堵塞過濾桶側部的濾孔，保證離心脫水的效果。

11、(2)本實用新型中，首先利用過濾桶轉動產生的離心對礦料進行脫水，然后通過加熱箱、電熱管、單向閥和鼓風泵的配合向外桶體中通入熱氣，利用熱氣對過濾桶中的礦料進行加熱，使礦料中的水分變為水蒸氣，實現對礦料進行完全脫水，提高了該選礦用廢水脫水機的實用性。

技術特征：

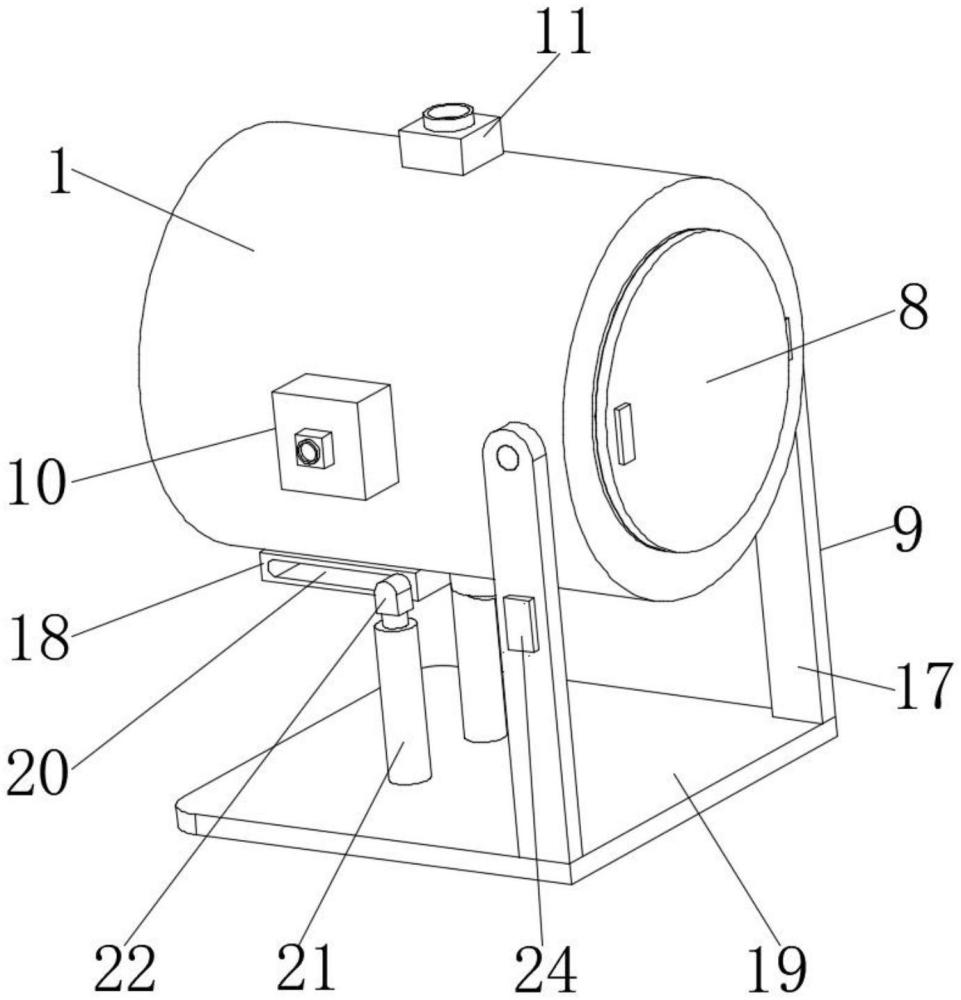

1.一種選礦用廢水脫水機，包括外桶體(1)，其特征在于：所述外桶體(1)的端部固定安裝有第一電機(2)，所述第一電機(2)的輸出軸延伸至外桶體(1)的內腔且固定連接有支撐傳動柱(3)，所述支撐傳動柱(3)的端部固定連接有過濾桶(4)，所述過濾桶(4)的端部活動套接至外桶體(1)的外部且鉸接有密封門(8)，所述支撐傳動柱(3)的內部設置有安裝槽(5)，所述安裝槽(5)的內腔固定安裝有第二電機(6)，所述第二電機(6)的輸出軸延伸至過濾桶(4)的內腔且固定連接有u形刮架(7)，所述u形刮架(7)的側面和過濾桶(4)的內壁相貼合，所述外桶體(1)的頂部固定安裝有電控閥(11)，所述外桶體(1)的側部設置有熱干機構(10)，所述外桶體(1)的底部設置有支撐機構(9)。

2.根據權利要求1所述的一種選礦用廢水脫水機，其特征在于：所述熱干機構(10)包括固定連接在外桶體(1)側部的加熱箱(13)，所述加熱箱(13)的內腔固定安裝有多個電熱管(14)，所述加熱箱(13)的內腔固定套接有單向閥(15)，所述單向閥(15)的端部固定套接至外桶體(1)的內腔，所述加熱箱(13)的外部固定安裝有鼓風泵(16)，所述鼓風泵(16)的輸出端延伸至加熱箱(13)的內腔。

3.根據權利要求2所述的一種選礦用廢水脫水機，其特征在于：所述支撐機構(9)包括轉動連接在外桶體(1)兩側的支撐架(17)和固定連接在外桶體(1)底面的滑架(18)，所述滑架(18)的側部開設有滑槽(20)，兩個所述支撐架(17)的底端固定連接有底板(19)，所述底板(19)的頂面固定安裝有兩個電動推桿(21)，兩個所述電動推桿(21)的頂端分別固定連接有支撐座(22)，兩個所述支撐座(22)之間固定套接有滑柱(23)，所述滑柱(23)貫穿滑槽(20)的內腔。

4.根據權利要求3所述的一種選礦用廢水脫水機，其特征在于：一個所述支撐架(17)的外側固定安裝有控制面板(24)，所述控制面板(24)分別和電動推桿(21)、電控閥(11)、第一電機(2)、第二電機(6)、鼓風泵(16)和電熱管(14)電性連接。

5.根據權利要求1所述的一種選礦用廢水脫水機，其特征在于：所述外桶體(1)的底部固定安裝有開關閥(12)，所述開關閥(12)的頂端固定套接至外桶體(1)的內腔。

6.根據權利要求3所述的一種選礦用廢水脫水機，其特征在于：所述滑槽(20)的內壁和滑柱(23)的側面相貼合。

技術總結
本技術公開了一種選礦用廢水脫水機，屬于廢水脫水機技術領域，包括外桶體，所述外桶體的端部固定安裝有第一電機，所述第一電機的輸出軸延伸至外桶體的內腔且固定連接有支撐傳動柱，所述支撐傳動柱的端部固定連接有過濾桶，所述過濾桶的端部活動套接至外桶體的外部且鉸接有密封門，所述支撐傳動柱的內部設置有安裝槽。本技術中，利用第一電機帶動支撐傳動柱和過濾桶轉動，利用過濾桶轉動產生的離心力對礦料中的廢水進行脫出，并利用第二電機帶動U形刮架以過濾桶相反的方向進行轉動，利用U形刮架對過濾桶的內壁進行刮擦，避免礦料堵塞過濾桶側部的濾孔，保證離心脫水的效果。

技術研發人員：戶國富,路石鑫,王彬,盧政楊
受保護的技術使用者：遼寧國測黃金股份有限公司
技術研發日：20240622
技術公布日：2025/4/28
