本技術涉及彩色印刷油墨調配，具體為一種彩色印刷油墨調配裝置。

背景技術：

1、油墨是由有色體(如顏料、染料等)、連結料、填(充)料、附加料等物質組成的均勻混合物；能進行印刷，并在被印刷體上干燥；是有顏色、具有一定流動度的漿狀膠粘體。因此，顏色(色相)、身骨(稀稠、流動度等流變性能)和干燥性能是油墨的三個最重要的性能。它們的種類很多，物理性質亦不一樣，有的很稠、很黏；而有的卻相當稀。有的以植物油作連結料；有的用樹脂和溶劑或水等作連結料。這些都是根據印刷的對象即承印物、印刷方法、印刷版材的類型和干燥方法等來決定。

2、目前彩色印刷油墨需要進行調配，目前，公開(公告)號為cn213725913u的專利公開了油墨顏色調配混合裝置，包括架體，架體的內部設置有箱體，箱體的下端設置有出墨管，出墨管的一側設置有閥門，箱體的上端設置有蓋子，蓋子的上端設置有把手稱量稱、把手、下墨斗與電機，箱體的內部設置有攪拌裝置。該油墨顏色調配混合裝置，通過設置的稱量稱，按照所需顏色的比例，將不同顏色的油墨原料進行稱量，使油墨精準調配，通過設置的攪拌裝置，將不同顏色的油墨原料攪拌混合，通過設置的濾網i，將第一次攪拌混合后的油墨原料先進行過濾，通過設置的濾網ii將過濾后的油墨再次進行過濾，防止結塊過多影響油墨的使用效果，帶來更好的使用前景。

3、雖然上述的油墨顏色調配混合裝置解決了對應的技術效果，但是上述的油墨顏色調配混合裝置在使用過程中發現還存在如下技術缺陷：

4、在使用過程中會有部分油墨黏附在箱體內壁上而得不到打散攪拌，從而導致調配效果不好，尤其是不適用于彩色印刷油墨調配使用。

5、為此，提出一種彩色印刷油墨調配裝置。

技術實現思路

1、本實用新型的目的在于提供一種彩色印刷油墨調配裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種彩色印刷油墨調配裝置，包括：彩色印刷油墨調配桶，所述彩色印刷油墨調配桶下表面固定安裝有支護架，所述彩色印刷油墨調配桶內轉動安裝有調配組件，所述調配組件從轉孔內轉動貫穿出彩色印刷油墨調配桶并與驅動組件嚙合傳動，所述轉孔開設于彩色印刷油墨調配桶內底部，所述驅動組件固定安裝在彩色印刷油墨調配桶下表面并位于支護架內。

4、優選的，所述調配組件包括轉筒，所述轉筒轉動安裝在轉孔內，所述轉筒外表面固定安裝有密封轉環，所述密封轉環轉動安裝在密封限位槽內，所述密封限位槽開設于轉孔內，所述轉筒內轉動安裝有轉柱，且所述轉柱從轉筒的下端穿出，所述轉筒和轉柱外表面均固定安裝有打散棍。

5、優選的，所述轉柱外表面的打散棍位于彩色印刷油墨調配桶的上半部分，所述轉筒外表面的打散棍位于彩色印刷油墨調配桶的下半部分，而最外側的打散棍延伸至彩色印刷油墨調配桶的上半部分。

6、優選的，所述轉筒下表面固定安裝有第一圓蓋，所述轉柱外表面固定安裝有第二圓蓋，所述第一圓蓋與第二圓蓋的開口端相對，所述第一圓蓋和第二圓蓋的開口槽內均固定安裝有環形齒條，所述第一圓蓋和第二圓蓋內的環形齒條均與驅動組件嚙合傳動。

7、優選的，所述轉筒外表面最外側的打散棍外表面固定安裝有刮板，所述刮板貼滑在彩色印刷油墨調配桶的內壁上。

8、優選的，所述驅動組件包括電機，所述電機固定安裝在彩色印刷油墨調配桶下表面，所述電機輸出軸一端固定安裝有轉軸，所述轉軸延長進第一圓蓋和第二圓蓋之間，所述轉軸外表面固定安裝有齒輪，所述齒輪與第一圓蓋和第二圓蓋內的環形齒條嚙合傳動。

9、與現有技術相比，本實用新型的有益效果是：

10、通過調配組件和驅動組件的設計，使用時可將彩色印刷油墨傾倒進彩色印刷油墨調配桶內，并蓋上頂蓋對彩色印刷油墨調配桶密封，隨后即可啟動驅動組件來帶動調配組件在彩色印刷油墨調配桶內進行轉動，并將彩色印刷油墨攪拌打散，且調配組件在彩色印刷油墨調配桶內轉動的過程中，會貼合在彩色印刷油墨調配桶內壁轉動，并能夠將粘黏在彩色印刷油墨調配桶內壁上的彩色印刷油墨刮鏟下，使其重新被攪入并經過攪拌打散的操作，從而就能夠保證裝置攪拌打散的均勻性，從而提升彩色印刷油墨的調配效果。

技術特征：

1.一種彩色印刷油墨調配裝置，其特征在于，包括：彩色印刷油墨調配桶(1)，所述彩色印刷油墨調配桶(1)下表面固定安裝有支護架(101)，所述彩色印刷油墨調配桶(1)內轉動安裝有調配組件(3)，所述調配組件(3)從轉孔(102)內轉動貫穿出彩色印刷油墨調配桶(1)并與驅動組件(2)嚙合傳動，所述轉孔(102)開設于彩色印刷油墨調配桶(1)內底部，所述驅動組件(2)固定安裝在彩色印刷油墨調配桶(1)下表面并位于支護架(101)內。

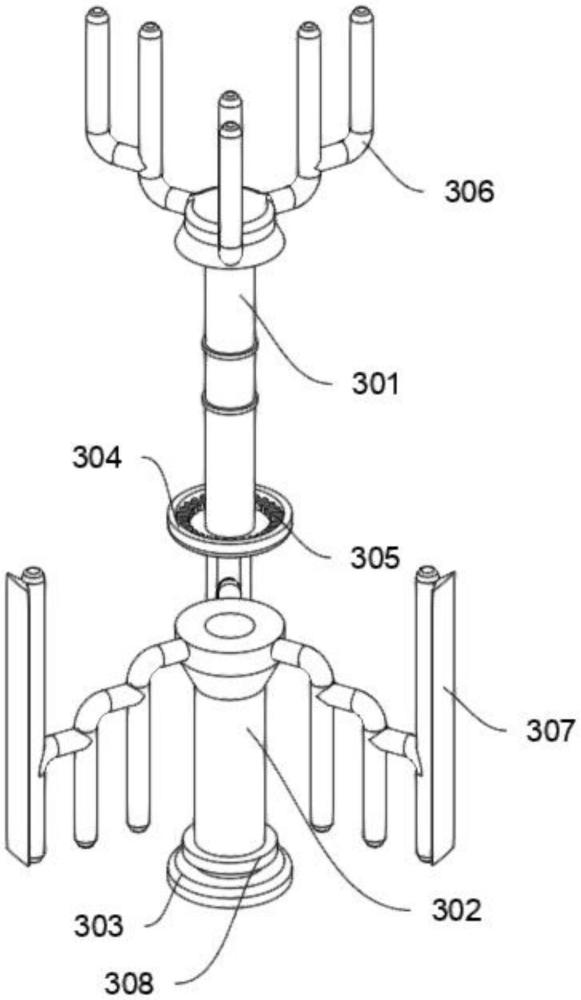

2.根據權利要求1所述的一種彩色印刷油墨調配裝置，其特征在于：所述調配組件(3)包括轉筒(302)，所述轉筒(302)轉動安裝在轉孔(102)內，所述轉筒(302)外表面固定安裝有密封轉環(308)，所述密封轉環(308)轉動安裝密封限位槽(103)內，所述密封限位槽(103)開設于轉孔(102)內，所述轉筒(302)內轉動安裝有轉柱(301)，且所述轉柱(301)從轉筒(302)的下端穿出，所述轉筒(302)和轉柱(301)外表面均固定安裝有打散棍(306)。

3.根據權利要求2所述的一種彩色印刷油墨調配裝置，其特征在于：所述轉柱(301)外表面的打散棍(306)位于彩色印刷油墨調配桶(1)的上半部分，所述轉筒(302)外表面的打散棍(306)位于彩色印刷油墨調配桶(1)的下半部分，而最外側的打散棍(306)延伸至彩色印刷油墨調配桶(1)的上半部分。

4.根據權利要求3所述的一種彩色印刷油墨調配裝置，其特征在于：所述轉筒(302)下表面固定安裝有第一圓蓋(303)，所述轉柱(301)外表面固定安裝有第二圓蓋(304)，所述第一圓蓋(303)與第二圓蓋(304)的開口端相對，所述第一圓蓋(303)和第二圓蓋(304)的開口槽內均固定安裝有環形齒條(305)，所述第一圓蓋(303)和第二圓蓋(304)內的環形齒條(305)均與驅動組件(2)嚙合傳動。

5.根據權利要求4所述的一種彩色印刷油墨調配裝置，其特征在于：所述轉筒(302)外表面最外側的打散棍(306)外表面固定安裝有刮板(307)，所述刮板(307)貼滑在彩色印刷油墨調配桶(1)的內壁上。

6.根據權利要求5所述的一種彩色印刷油墨調配裝置，其特征在于：所述驅動組件(2)包括電機(201)，所述電機(201)固定安裝在彩色印刷油墨調配桶(1)下表面，所述電機(201)輸出軸一端固定安裝有轉軸(202)，所述轉軸(202)延長進第一圓蓋(303)和第二圓蓋(304)之間，所述轉軸(202)外表面固定安裝有齒輪(203)，所述齒輪(203)與第一圓蓋(303)和第二圓蓋(304)內的環形齒條(305)嚙合傳動。

技術總結
本技術公開了一種彩色印刷油墨調配裝置，包括：彩色印刷油墨調配桶，彩色印刷油墨調配桶下表面固定安裝有支護架，彩色印刷油墨調配桶內轉動安裝有調配組件，調配組件從轉孔內轉動貫穿出彩色印刷油墨調配桶并與驅動組件嚙合傳動，轉孔開設于彩色印刷油墨調配桶內底部，驅動組件固定安裝在彩色印刷油墨調配桶下表面并位于支護架內。本申請通過調配組件的設計，使其在攪拌的過程中能夠將粘黏在筒內壁上的材料刮鏟下，并將刮鏟下的彩色印刷油墨重新混入再次得到攪拌打散操作，從而能夠使彩色印刷油墨被攪拌打散的更加均勻，且在清洗的過程中配合刮板，也能夠將筒內壁清洗的更加干凈。
