本發明涉及絮凝劑制備領域，具體為一種泥漿綠色高效絮凝劑制備方法及裝置。

背景技術：

1、絮凝劑主要應用于給排水和污水處理領域。絮凝劑主要是帶有電性的基團和水中帶有電性的難于分離的一些粒子或者顆粒相互靠近，降低其電勢，使其處于不穩定狀態，并利用其聚合性質使得這些顆粒集中絮凝成團，并通過物理或化學方法將其分離出來，達到清潔水的目的。目前廢水處理所使用的絮凝劑一般是無機絮凝劑粉末，需配制成絮凝劑溶液后使用；

2、絮凝劑在制備時，通常需要進行持續攪拌，且溶劑之間的復合反應通常需要再恒定溫度下持續進行，因此在攪拌的同時還需要進行保溫，加熱時熱量會傳遞到空氣中，造成熱量損失，使得加熱設備需要頻繁啟動，造成大量的能源消耗，所以我們提出了一種泥漿綠色高效絮凝劑制備方法及裝置。

技術實現思路

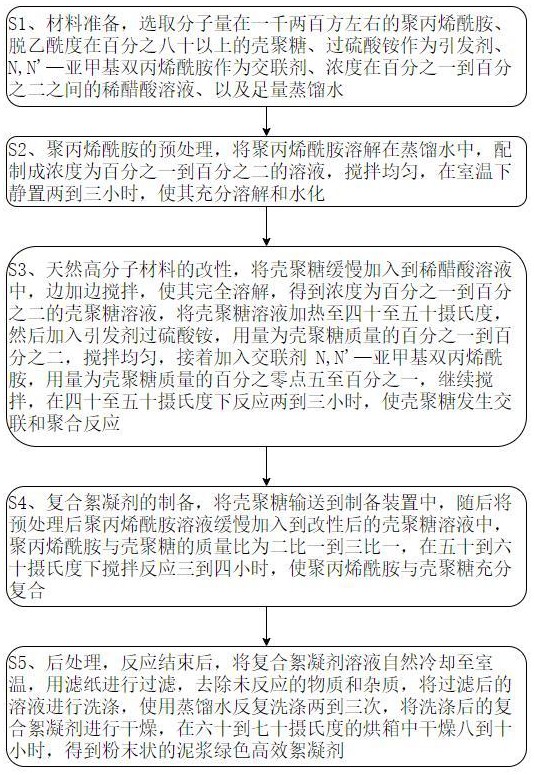

1、針對現有技術的不足，本發明提供了一種泥漿綠色高效絮凝劑制備方法及裝置，包括以下步驟：

2、s1、材料準備，選取分子量在一千兩百方左右的聚丙烯酰胺、脫乙酰度在百分之八十以上的殼聚糖、過硫酸銨作為引發劑、n,n'—亞甲基雙丙烯酰胺作為交聯劑、濃度在百分之一到百分之二之間的稀醋酸溶液、以及足量蒸餾水；

3、s2、聚丙烯酰胺的預處理，將聚丙烯酰胺溶解在蒸餾水中，配制成濃度為百分之一到百分之二的溶液，攪拌均勻，在室溫下靜置兩到三小時，使其充分溶解和水化；

4、s3、天然高分子材料的改性，將殼聚糖緩慢加入到稀醋酸溶液中，邊加邊攪拌，使其完全溶解，得到濃度為百分之一到百分之二的殼聚糖溶液，將殼聚糖溶液加熱至四十至五十攝氏度，然后加入引發劑過硫酸銨，用量為殼聚糖質量的百分之一到百分之二，攪拌均勻，接著加入交聯劑?n,n'—亞甲基雙丙烯酰胺，用量為殼聚糖質量的百分之零點五至百分之一，繼續攪拌，在四十至五十攝氏度下反應兩到三小時，使殼聚糖發生交聯和聚合反應；

5、s4、復合絮凝劑的制備，將殼聚糖輸送到制備裝置中，隨后將預處理后聚丙烯酰胺溶液緩慢加入到改性后的殼聚糖溶液中，聚丙烯酰胺與殼聚糖的質量比為二比一到三比一，在五十到六十攝氏度下攪拌反應三到四小時，使聚丙烯酰胺與殼聚糖充分復合；

6、s5、后處理，反應結束后，將復合絮凝劑溶液自然冷卻至室溫，用濾紙進行過濾，去除未反應的物質和雜質，將過濾后的溶液進行洗滌，使用蒸餾水反復洗滌兩到三次，將洗滌后的復合絮凝劑進行干燥，在六十到七十攝氏度的烘箱中干燥八到十小時，得到粉末狀的泥漿綠色高效絮凝劑。

7、進一步地，所述制備裝置包括：

8、外殼，所述外殼的外側面固定連接有頂蓋，所述外殼的外側面固定連接有支架；

9、制備機構，該制備機構具有攪拌結構，用于殼聚糖與聚丙烯酰胺溶液的復合攪拌，所述制備機構固定連接在頂蓋遠離外殼的一側，將殼聚糖與聚丙烯酰胺溶液分別注入外殼內部，啟動制備機構，制備機構對外殼內部的溶液進行攪拌，使聚丙烯酰胺與殼聚糖充分復合，最終通過后處理得到粉末狀的泥漿綠色高效絮凝劑。

10、進一步地，所述制備機構包括加料管，所述加料管在頂蓋遠離外殼的一側對稱設置有兩個，且所述加料管與在頂蓋遠離外殼的一側固定連接，所述外殼遠離頂蓋的一側固定連接有下料管，所述外殼的內部設置有攪拌組件，所述外殼的內部還設置有恒溫組件，通過兩個加料管分別注入殼聚糖和聚丙烯酰胺溶液，在充分攪拌復合后，通過下料管排出，兩個加料管的分別設置，能夠在殼聚糖和聚丙烯酰胺溶液過多或過少時，隨時調節另一溶液的注入量，從而確保二者比例始終恒定，確保復合成的復合絮凝劑溶液始終不變。

11、進一步地，所述攪拌組件包括電機，所述電機的表面固定連接有固定座，所述固定座與頂蓋遠離外殼的一側固定連接，且所述固定座的兩側分別延伸至兩個加料管表面，且所述固定座與加料管的外側面固定連接，通過設置固定座對電機進行固定，避免電機產生大幅震動，同時對加料管進行固定，避免加料管脫落。

12、進一步地，所述電機靠近外殼的一側固定連接有轉軸，所述轉軸與電機的輸出端固定連接，所述轉軸貫穿頂蓋并延伸至外殼的內部，且所述轉軸的表面與頂蓋的內側面轉動連接，所述轉軸的表面固定連接有攪拌框，所述攪拌框設置在外殼的內部，所述攪拌框與外殼的內側面轉動連接，且所述攪拌框沿轉軸的周向均勻分布有若干個，啟動電機，電機的輸出端帶動轉軸轉動，最終帶動若干個攪拌框轉動，從而對外殼內部的兩種溶液進行攪拌，促進二者的復合。

13、進一步地，所述攪拌框靠近頂蓋的內側面固定連接有攪拌葉，所述攪拌葉遠離頂蓋的一側與相鄰攪拌框遠離頂蓋的內側面固定連接，且所述攪拌葉傾斜設置，所述攪拌葉沿轉軸的周向均勻分布有若干個，攪拌框轉動，帶動攪拌葉轉動，攪拌葉轉動，能夠增加攪拌面積，獲得更好的攪拌效果，同時傾斜設置的攪拌葉，在旋轉時，能夠帶動溶液上升，攪拌的同時帶動上下溶液產生交換，獲得更好的混合效果，避免溶液產生分層。

14、進一步地，所述恒溫組件包括環槽，所述環槽開設在外殼靠近頂蓋的一側，所述環槽的內側面固定連接有環筒，且所述環筒由導熱材質制成，所述環筒的內側面固定連接有電熱絲，且所述電熱絲螺旋設置，啟動電熱絲，電熱絲產生熱量，熱量傳遞至環筒，隨后傳遞至外殼，最終傳遞到外殼內部的溶液中，確保溶液的溫度維持在合適范圍，確保兩種溶液的順利復合，螺旋設置的電熱絲，能夠在加熱時利用一根電熱絲實現更加均勻的降溫，獲得更好的恒溫效果，導熱材質的環筒，能夠先吸收電熱絲發出的熱量，再經由外殼傳遞至溶液，使得溶液的升溫更加均勻。

15、進一步地，所述外殼靠近頂蓋的一側還開設有六邊槽，且所述六邊槽開設在環槽的外側，且所述六邊槽沿環槽的周向均勻分布有若干個，若干個所述環槽的內側面均固定連接有六邊筒，且若干個所述六邊筒遠離頂蓋的一端均相互固定，所述六邊筒由保溫材質制成，保溫材質制成的六邊筒能夠減少環筒熱量向外殼外部的傳遞，且若干個周向設置的六邊筒構成類蜂窩形，在受到撞擊時，能夠均勻分擔壓力，獲得更好的防撞效果，避免外殼損壞。

16、進一步地，所述外殼靠近頂蓋的一端固定連接有環板，且所述環板設置在頂蓋的內部，所述環板的外側面與頂蓋的內側面固定連接，且所述六邊筒的內部真空設置，設置環板對六邊筒的端部進行密封，維持六邊筒內部的真空環境，真空環境不能導熱，六邊筒的真空內部能夠?qū)Νh(huán)筒的外部進行更好的保溫，能夠減少熱量向外部環境的傳遞，從而降低電熱絲的發熱功率，達到節能效果，使得制備絮凝劑更加綠色高效。

17、進一步地，所述環板靠近外殼的一側固定連接有六邊塞，所述六邊塞的表面與六邊筒的內側面滑動連接，且所述六邊塞沿環板的周向均勻分布有若干個，所述六邊塞與六邊筒一一對應，設置六邊塞，進一步對六邊筒的端部進行密封，更好的維持六邊筒內部的真空環境，在環板松動時，由于六邊塞延伸至六邊筒的內部，即使松動六邊塞也能始終位于六邊塞的內部，同時在真空壓力的作用下，六邊塞不易滑出，能夠在環板松動時起到更好的密封效果。

18、本發明提供了一種泥漿綠色高效絮凝劑制備方法及裝置。具備以下有益效果：

19、1、本發明通過設置制備機構，通過兩個加料管分別注入殼聚糖和聚丙烯酰胺溶液，兩個加料管的分別設置，能夠在殼聚糖和聚丙烯酰胺溶液過多或過少時，隨時調節另一溶液的注入量，從而確保二者比例始終恒定，確保復合成的復合絮凝劑溶液始終不變，固定座對電機進行固定，避免電機產生大幅震動，同時對加料管進行固定，避免加料管脫落。

20、2、本發明通過設置攪拌組件，攪拌框轉動，從而對外殼內部的兩種溶液進行攪拌，促進二者的復合，攪拌葉轉動，能夠增加攪拌面積，獲得更好的攪拌效果，同時傾斜設置的攪拌葉，在旋轉時，能夠帶動溶液上升，攪拌的同時帶動上下溶液產生交換，獲得更好的混合效果，避免溶液產生分層。

21、3、本發明通過設置恒溫組件，確保溶液的溫度維持在合適范圍，確保兩種溶液的順利復合，螺旋設置的電熱絲，能夠在加熱時利用一根電熱絲實現更加均勻的降溫，獲得更好的恒溫效果，導熱材質的環筒，能夠先吸收電熱絲發出的熱量，再經由外殼傳遞至溶液，使得溶液的升溫更加均勻。

22、4、本發明通過設置六邊筒，保溫材質制成的六邊筒能夠減少環筒熱量向外殼外部的傳遞，且若干個周向設置的六邊筒構成類蜂窩形，在受到撞擊時，能夠均勻分擔壓力，獲得更好的防撞效果，避免外殼損壞，環板對六邊筒的端部進行密封，維持六邊筒內部的真空環境，真空環境不能導熱，六邊筒的真空內部能夠?qū)Νh(huán)筒的外部進行更好的保溫，能夠減少熱量向外部環境的傳遞，從而降低電熱絲的發熱功率，達到節能效果，使得制備絮凝劑更加綠色高效，六邊塞，進一步對六邊筒的端部進行密封，更好的維持六邊筒內部的真空環境，在環板松動時，由于六邊塞延伸至六邊筒的內部，即使松動六邊塞也能始終位于六邊塞的內部，同時在真空壓力的作用下，六邊塞不易滑出，能夠在環板松動時起到更好的密封效果。
