本技術涉及山茶油顆粒制粒機，屬于山茶油顆粒加工。

背景技術：

1、山茶油(又名野山茶油，茶籽油，油茶籽油)取自山茶屬山茶科油茶樹的種籽，山茶油的制作過程可分為：去殼，曬干，粉碎，蒸，榨油，過濾。茶油中不含芥酸，膽固醇，山茶油顆粒的制造過程中，需要使用到制粒機設備。

2、現有的山茶油顆粒制粒機在使用的過程中，仍會存在著些許的問題，在使用的過程中，原料在加工設備的內部會出現飛濺的情況，從而使其從加工裝置頂部的進料斗飛出，導致原材料的浪費，并且在原料在進料斗的內部容易出現堵塞的情況，從而影響設備的正常使用。

技術實現思路

1、本實用新型的目的在于提供山茶油顆粒制粒機，本實用新型結構簡單，使用方便，能夠防止原料在加工的過程中出現飛濺的情況，同時能夠防止其在進料斗的內部出現堵塞的情況，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、山茶油顆粒制粒機，包括設備主體，所述設備主體的外側固定連接有控制器，所述設備主體的外側固定連接有加工箱，所述加工箱的頂部固定連接有進料斗，所述加工箱的底部固定連接有出料管，所述設備主體的頂部固定連接有穩固板，所述穩固板的外側固定連接有活動管，所述活動管的內部活動連接有移動桿，所述活動管的外側固定連接有復位彈簧，所述移動桿的外側固定連接有遮擋板，所述遮擋板的外側固定連接有l(wèi)型板，所述l型板的外側固定連接有螺紋管，所述螺紋管的內部螺紋連接有螺桿，所述螺桿的外側固定連接有旋轉罩，所述螺桿遠離旋轉罩的一端固定連接有防滑罩。

4、進一步的，所述遮擋板的外側固定連接有擠壓桿，所述進料斗的頂部固定連接有電源箱，所述電源箱的外側固定連接有彈性開關，所述電源箱的外側固定連接有導線，所述進料斗的外側固定連接有電機，所述電機的輸出端固定連接有轉軸，所述轉軸的外側固定連接有銜接罩，所述銜接罩的外側固定連接有撥動桿。

5、進一步的，所述活動管對稱分布在穩固板的外側，所述復位彈簧位于移動桿的外側。

6、進一步的，所述復位彈簧遠離活動管的一端固定連接在遮擋板的外側，所述l型板對稱分布在遮擋板的外側。

7、進一步的，所述防滑罩位于l型板與遮擋板之間。

8、進一步的，所述擠壓桿與彈性開關處于同一平面上，所述導線的底部固定連接在電機的內部。

9、進一步的，所述轉軸轉動連接在進料斗的內部，所述撥動桿均勻分布在銜接罩的外側。

10、本實用新型的有益效果是：

11、(一)、本實用新型通過設置了設備主體，在設備主體的外側固定連接有加工箱，而進料斗固定連接在加工箱的頂部，首先將原料通過進料斗放置到加工箱的內部，這時遮擋板在移動桿的帶動下移動到進料斗的頂部，再通過旋轉罩帶動螺桿在螺紋管的內部進行旋轉，從而使螺桿在螺紋管的內部進行移動，通過螺桿的移動帶動防滑罩進行移動，從而使防滑罩移動到進料斗的外側，這時能夠?qū)φ趽醢暹M行限位處理，使遮擋板穩定安裝在進料斗的頂部，防止在原料加工時出現飛濺的情況，當需要打開進料斗時，只需要旋轉罩帶動螺桿反轉，從而使防滑罩遠離進料斗即可，這時在復位彈簧的作用下使遮擋板回到原先的位置，進而能夠?qū)⒃戏湃氲竭M料斗的內部。

12、(二)、本實用新型通過設置了加工箱，在加工箱的頂部固定連接有進料斗，當遮擋板移動到進料斗的頂部時，遮擋板外側的擠壓桿會對電源箱外側的彈性開關產生擠壓，從而使電源箱內部通電，通過電源箱與導線的配合使用，從而使電機啟動，使電機帶動轉軸在進料斗的內部進行轉動，通過轉軸的旋轉能夠帶動銜接罩外側的撥動桿在進料斗的內部進行轉動，而撥動桿的轉動能夠防止原料在進料斗的內部發生堵塞的情況，當遮擋板移走時，電機停止運行，避免了電能的浪費。

技術特征：

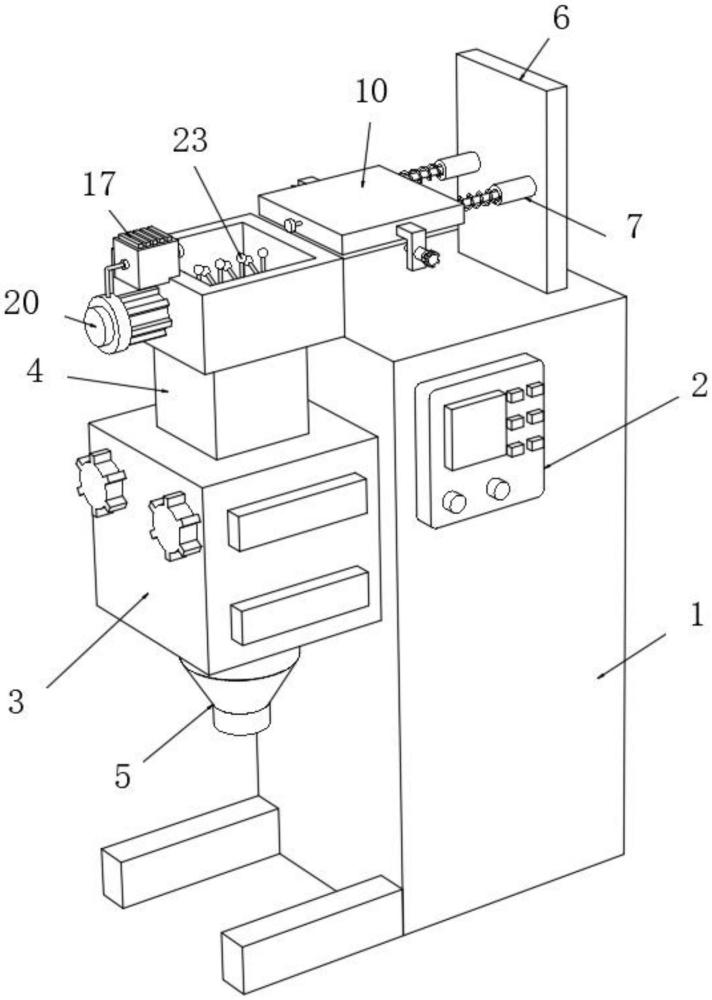

1.山茶油顆粒制粒機，包括設備主體(1)，其特征在于：所述設備主體(1)的外側固定連接有控制器(2)，所述設備主體(1)的外側固定連接有加工箱(3)，所述加工箱(3)的頂部固定連接有進料斗(4)，所述加工箱(3)的底部固定連接有出料管(5)，所述設備主體(1)的頂部固定連接有穩固板(6)，所述穩固板(6)的外側固定連接有活動管(7)，所述活動管(7)的內部活動連接有移動桿(8)，所述活動管(7)的外側固定連接有復位彈簧(9)，所述移動桿(8)的外側固定連接有遮擋板(10)，所述遮擋板(10)的外側固定連接有l(wèi)型板(11)，所述l型板(11)的外側固定連接有螺紋管(12)，所述螺紋管(12)的內部螺紋連接有螺桿(13)，所述螺桿(13)的外側固定連接有旋轉罩(14)，所述螺桿(13)遠離旋轉罩(14)的一端固定連接有防滑罩(15)。

2.根據權利要求1所述的山茶油顆粒制粒機，其特征在于：所述遮擋板(10)的外側固定連接有擠壓桿(16)，所述進料斗(4)的頂部固定連接有電源箱(17)，所述電源箱(17)的外側固定連接有彈性開關(18)，所述電源箱(17)的外側固定連接有導線(19)，所述進料斗(4)的外側固定連接有電機(20)，所述電機(20)的輸出端固定連接有轉軸(21)，所述轉軸(21)的外側固定連接有銜接罩(22)，所述銜接罩(22)的外側固定連接有撥動桿(23)。

3.根據權利要求1所述的山茶油顆粒制粒機，其特征在于：所述活動管(7)對稱分布在穩固板(6)的外側，所述復位彈簧(9)位于移動桿(8)的外側。

4.根據權利要求1所述的山茶油顆粒制粒機，其特征在于：所述復位彈簧(9)遠離活動管(7)的一端固定連接在遮擋板(10)的外側，所述l型板(11)對稱分布在遮擋板(10)的外側。

5.根據權利要求1所述的山茶油顆粒制粒機，其特征在于：所述防滑罩(15)位于l型板(11)與遮擋板(10)之間。

6.根據權利要求2所述的山茶油顆粒制粒機，其特征在于：所述擠壓桿(16)與彈性開關(18)處于同一平面上，所述導線(19)的底部固定連接在電機(20)的內部。

7.根據權利要求2所述的山茶油顆粒制粒機，其特征在于：所述轉軸(21)轉動連接在進料斗(4)的內部，所述撥動桿(23)均勻分布在銜接罩(22)的外側。

技術總結
本技術涉及山茶油顆粒加工技術領域，特別涉及山茶油顆粒制粒機，包括設備主體，所述設備主體的外側固定連接有控制器，所述設備主體的外側固定連接有加工箱，所述加工箱的頂部固定連接有進料斗，所述加工箱的底部固定連接有出料管，所述設備主體的頂部固定連接有穩固板，所述穩固板的外側固定連接有活動管，所述活動管的內部活動連接有移動桿，所述活動管的外出固定連接有復位彈簧，所述移動桿的外側固定連接有遮擋板，所述遮擋板的外側固定連接有L型板，本技術結構簡單，使用方便，能夠防止原料在加工的過程中出現飛濺的情況，同時能夠防止其在進料斗的內部出現堵塞的情況。

技術研發人員：姜松,姜有圩,傅敏,姜旭,倪靜,陳勝國,劉宗煦
受保護的技術使用者：安徽省康龍農業開發有限公司
技術研發日：20240627
技術公布日：2025/4/28
