本技術涉及菜籽油加工領域，具體為一種古法壓榨菜籽油加工用過濾設備。

背景技術：

1、古法榨油工藝從油菜籽選料、去殼、炒籽、碾磨、蒸胚、結包餅、踩餅、上榨、撞榨、接油、沉淀、缸醒等需經歷十幾道工序，蘊含和體現著中國勞動人民的智慧與文化。

2、古法壓榨菜籽油的初品稱之為毛油，過濾后才能得到成品油，菜籽油的過濾設備通常使用離心式過濾設備，利用離心原理在電機的高速轉動下實現不同物質分層的原理，精油的重力比雜質的重力小，因此設備的內桶在高速轉動時，雜質會粘黏到內桶壁上，毛油含有大量的磷脂，因此菜籽油在過濾時會添加80°的鹽水，磷脂遇水會分解。

3、離心式濾油設備大約五分鐘就可以濾油一次，每次濾油量與設備的大小有關，通常為80公斤左右，濾油設備的內桶作為主要的工作部件會高速旋轉對毛油進行離心分離，進而濾渣會黏附在內桶壁上，工人需要停機手動進行清理，采用刮刀對黏附的濾渣進行刮除，且外桶的進油口距離內桶桶底具有一定的高度，這使得工人在清理時較為麻煩，耗費的時間長。

技術實現思路

1、基于此，本實用新型的目的是提供一種古法壓榨菜籽油加工用過濾設備，以解決上述背景中提到的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種古法壓榨菜籽油加工用過濾設備，包括外桶，所述外桶的內部活動安裝有內桶，且內桶的底部設置有油管，并且油管通過設置皮帶輪組件連接有電機，所述油管的頂部安裝有底座，且底座的頂部轉動連接有轉盤，并且轉盤的側面設置有刮板，所述轉盤和底座的內部開設螺紋孔安裝有螺紋桿。

3、通過采用上述技術方案，通過設置兩組可以轉動的刮板對內桶內壁進行轉動刮除，可以有效地刮除附著在內桶壁側面的濾渣，實現刮板快速清理內桶內壁的濾渣。

4、本實用新型進一步設置為，所述油管和外桶轉動連接，且油管的內部設置有電磁控制的液體流量閥。

5、通過采用上述技術方案，通過在油管的內部設置電磁控制的液體流量閥，可以控制過濾后的精油排出。

6、本實用新型進一步設置為，所述刮板設置有兩組，且兩組刮板對稱設置，刮板能夠貼合內桶的內壁。

7、通過采用上述技術方案，通過對稱設置兩組刮板，使得內桶的內部部件保持重心平衡，避免內桶在轉動工作時發生劇烈振動。

8、本實用新型進一步設置為，所述轉盤的頂部設置有凸塊，且轉盤的頂部活動安裝有相匹配的轉把。

9、通過采用上述技術方案，通過在轉盤的頂部設置凸塊，且設置配套的轉把，使得工人可以通過轉把帶動轉盤轉動，過濾設備在工作室，轉把是不安裝在內部的。

10、本實用新型進一步設置為，所述外桶的底部安裝有支架，且支架的頂部位于油管的下方安裝有出油管道。

11、通過采用上述技術方案，通過設置支架可以對外桶進行支撐，設置出油管道，使得經過油管排出的精油可以進入出油管道內，從而進入過濾盒內。

12、本實用新型進一步設置為，所述支架的一側設置有過濾盒，且過濾盒的底部活動安裝有過濾篩網。

13、通過采用上述技術方案，通過設置過濾篩網，可以對精油的泡沫進行過濾，針對工作人員添加鹽水量和溫度不準確時產生泡沫的情況，可以直接對泡沫進行過濾。

14、本實用新型進一步設置為，所述外桶的通過設置卡扣活動安裝有蓋板，且蓋板的頂部設置有漏斗。

15、通過采用上述技術方案，通過將外桶的頂部設置活動安裝的蓋板，與現有的離心過濾設備相比，外桶的蓋板可以打開，可以增加工人清理的操作空間，使得清理工作方便高效。

16、綜上所述，本實用新型主要具有以下有益效果：

17、1、本實用新型通過設置兩組可以轉動的刮板對內桶內壁進行轉動刮除，可以有效地刮除附著在內桶壁側面的濾渣，內桶在轉動工作時，擰緊螺紋桿可以將底座和轉盤鎖死，確保內桶在轉動時，刮板同步轉動，當需要對內桶進行清理時，轉動螺紋桿，解除螺紋桿對底座和轉盤之間的限制，使得轉盤可以在底座上轉動，利用與凸塊相匹配的轉把帶動轉盤轉動，從而使刮板貼合內桶內壁旋轉，實現刮板快速清理內桶內壁的濾渣。

18、2、本實用新型通過設置過濾盒和過濾篩網，可以對過濾后的精油進行二次的過濾，因?yàn)槊驮谶^(guò)濾時，鹽水的用量和溫度控制不準，會導致產出的精油攜帶大量的泡沫，故產出的精油進入過濾盒內，經過篩網的過濾可以有效地去除泡沫，且篩網可以拆除，方便清理。

19、3、本實用新型通過在外桶的頂部設置活動卡合的蓋板，使得蓋板和漏斗可以拆除，進而在對內桶進行濾渣清理時，拆除蓋板可以將內桶包括在外面，增大工人清理時的操作空間，使得清理工作更加方便高效。

技術特征：

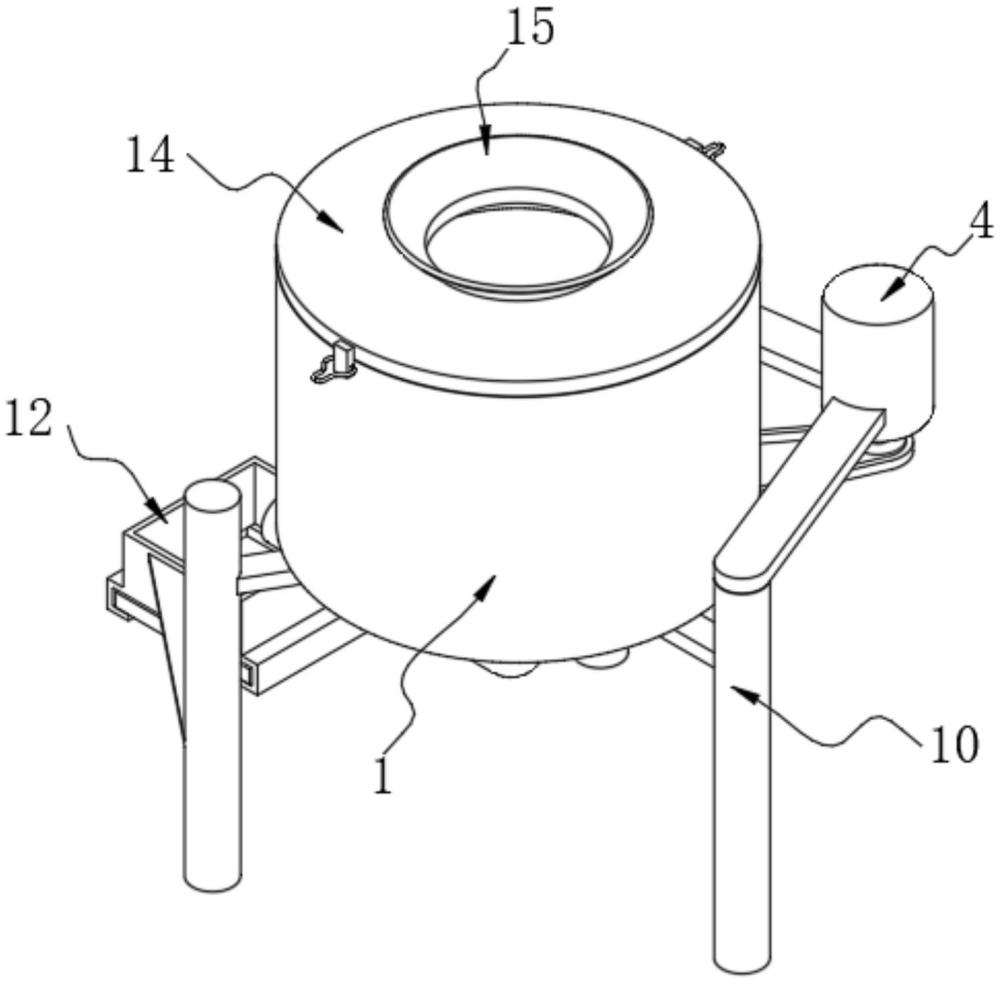

1.一種古法壓榨菜籽油加工用過濾設備，包括外桶(1)，其特征在于：所述外桶(1)的內部活動安裝有內桶(2)，且內桶(2)的底部設置有油管(3)，并且油管(3)通過設置皮帶輪組件連接有電機(4)，所述油管(3)的頂部安裝有底座(5)，且底座(5)的頂部轉動連接有轉盤(6)，并且轉盤(6)的側面設置有刮板(7)，所述轉盤(6)和底座(5)的內部開設螺紋孔安裝有螺紋桿(8)。

2.根據權利要求1所述的一種古法壓榨菜籽油加工用過濾設備，其特征在于：所述油管(3)和外桶(1)轉動連接，且油管(3)的內部設置有電磁控制的液體流量閥。

3.根據權利要求1所述的一種古法壓榨菜籽油加工用過濾設備，其特征在于：所述刮板(7)設置有兩組，且兩組刮板(7)對稱設置，刮板(7)能夠貼合內桶(2)的內壁。

4.根據權利要求1所述的一種古法壓榨菜籽油加工用過濾設備，其特征在于：所述轉盤(6)的頂部設置有凸塊(9)，且轉盤(6)的頂部活動安裝有相匹配的轉把。

5.根據權利要求1所述的一種古法壓榨菜籽油加工用過濾設備，其特征在于：所述外桶(1)的底部安裝有支架(10)，且支架(10)的頂部位于油管(3)的下方安裝有出油管道(11)。

6.根據權利要求5所述的一種古法壓榨菜籽油加工用過濾設備，其特征在于：所述支架(10)的一側設置有過濾盒(12)，且過濾盒(12)的底部活動安裝有過濾篩網(13)。

7.根據權利要求1所述的一種古法壓榨菜籽油加工用過濾設備，其特征在于：所述外桶(1)的通過設置卡扣活動安裝有蓋板(14)，且蓋板(14)的頂部設置有漏斗(15)。

技術總結
本技術公開了一種古法壓榨菜籽油加工用過濾設備，涉及菜籽油加工領域，包括外桶，所述外桶的內部活動安裝有內桶，且內桶的底部設置有油管，并且油管通過設置皮帶輪組件連接有電機，所述油管的頂部安裝有底座，且底座的頂部轉動連接有轉盤，并且轉盤的側面設置有刮板，所述轉盤和底座的內部開設螺紋孔安裝有螺紋桿。本技術通過設置兩組可以轉動的刮板對內桶內壁進行轉動刮除，可以有效地刮除附著在內桶壁側面的濾渣，當需要對內桶進行清理時，轉動螺紋桿，解除螺紋桿對底座和轉盤之間的限制，使得轉盤可以在底座上轉動，利用與凸塊相匹配的轉把帶動轉盤轉動，從而使刮板貼合內桶內壁旋轉，實現刮板快速清理內桶內壁的濾渣。

技術研發人員：李燕,徐葉舟,吳小碧,吳鳳穎,王宏航,王征鴻,蔣寧飛
受保護的技術使用者：浙江省種子管理總站
技術研發日：20240628
技術公布日：2025/4/28
