本技術涉及鎂砂原料混合，具體為一種便于降塵的鎂砂原料混合裝置。

背景技術：

1、鎂砂又稱燒結鎂砂，由菱鎂礦、水鎂礦或以海水與石灰乳反應制得的氫氧化鎂經高溫煅燒而成，水化能力強。主要用于制堿性耐火材料，如鎂磚、鎂鋁磚，含雜質多的用于鋪煉鋼鋼爐底，鎂砂在生產過程中需要將多種不同的原料同時放入混合桶的內部并進行混合操作。

2、當多種不同的原料同時放入混合桶的內部并進行混合操作時，容易產生大量的粉塵，從而影響周邊環境甚至會使得使用人員吸入大量粉塵進而影響身心健康，故需要根據上述問題進行相應的改進。

技術實現思路

1、本實用新型的目的在于提供一種便于降塵的鎂砂原料混合裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于降塵的鎂砂原料混合裝置，包括混合筒，所述混合筒的頂端靠中間的位置安裝有入料管，且入料管的頂端靠兩側的位置均安裝有安裝板，兩組所述安裝板的頂端靠一側的位置均安裝有電動推桿，且兩組電動推桿的底端均安裝有刮板，所述混合筒的側表面靠頂端的位置安裝有安裝環，且安裝環的內部靠兩側的位置均開設有連通孔，所述安裝環的頂端靠連通孔的位置均安裝有集塵筒，且集塵筒的底端均安裝有連通管，兩組所述集塵筒的側表面靠一側的位置均安裝有抽氣泵，且兩組集塵筒的側表面靠另一側的位置連通設置有收集管，所述收集管的內部靠一端的位置均安裝有過濾板，所述連通管的內部活動螺接有螺紋管，且螺紋管的底端連通設置有收集筒。

3、優選的，所述入料管的內壁靠兩組收集管的一端均開設有貫穿孔，且收集管的一端分別通過對應貫穿孔貫穿于入料管的內壁。

4、優選的，兩組所述刮板的一側分別與對應過濾板的外側表面相貼合設置。

5、優選的，所述螺紋管的外徑大小與連通孔的內徑大小相適配，且螺紋管位于連通孔的內部進行設置。

6、優選的，所述集塵筒與收集筒互為連通設置。

7、優選的，所述安裝板的內部靠電動推桿的位置開設有貫穿槽，且電動推桿的一端通過貫穿槽貫穿于安裝板的內部。

8、與現有技術相比，本實用新型的有益效果是：

9、通過安裝板、電動推桿、刮板、安裝環、貫穿孔、集塵筒、連通管、抽氣泵、收集管、過濾板、收集筒和螺紋管等零部件設置可有效解決現有混合裝置在使用過程中當多種不同的原料同時放入混合桶的內部并進行混合操作時，容易產生大量的粉塵，從而影響周邊環境甚至會使得使用人員吸入大量粉塵進而影響身心健康的問題。

技術特征：

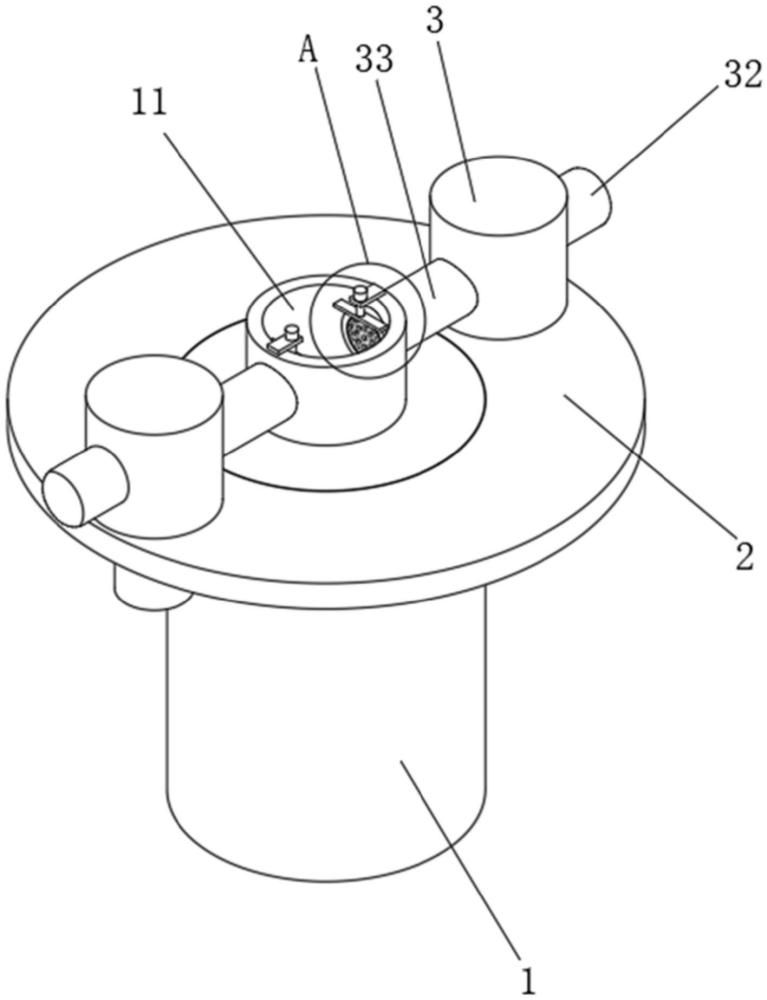

1.一種便于降塵的鎂砂原料混合裝置，包括混合筒(1)，其特征在于：所述混合筒(1)的頂端靠中間的位置安裝有入料管(11)，且入料管(11)的頂端靠兩側的位置均安裝有安裝板(12)，兩組所述安裝板(12)的頂端靠一側的位置均安裝有電動推桿(13)，且兩組電動推桿(13)的底端均安裝有刮板(14)，所述混合筒(1)的側表面靠頂端的位置安裝有安裝環(2)，且安裝環(2)的內部靠兩側的位置均開設有連通孔(21)，所述安裝環(2)的頂端靠連通孔(21)的位置均安裝有集塵筒(3)，且集塵筒(3)的底端均安裝有連通管(31)，兩組所述集塵筒(3)的側表面靠一側的位置均安裝有抽氣泵(32)，且兩組集塵筒(3)的側表面靠另一側的位置連通設置有收集管(33)，所述收集管(33)的內部靠一端的位置均安裝有過濾板(34)，所述連通管(31)的內部活動螺接有螺紋管(41)，且螺紋管(41)的底端連通設置有收集筒(4)。

2.根據權利要求1所述的一種便于降塵的鎂砂原料混合裝置，其特征在于：所述入料管(11)的內壁靠兩組收集管(33)的一端均開設有貫穿孔，且收集管(33)的一端分別通過對應貫穿孔貫穿于入料管(11)的內壁。

3.根據權利要求1所述的一種便于降塵的鎂砂原料混合裝置，其特征在于：兩組所述刮板(14)的一側分別與對應過濾板(34)的外側表面相貼合設置。

4.根據權利要求1所述的一種便于降塵的鎂砂原料混合裝置，其特征在于：所述螺紋管(41)的外徑大小與連通孔(21)的內徑大小相適配，且螺紋管(41)位于連通孔(21)的內部進行設置。

5.根據權利要求1所述的一種便于降塵的鎂砂原料混合裝置，其特征在于：所述集塵筒(3)與收集筒(4)互為連通設置。

6.根據權利要求1所述的一種便于降塵的鎂砂原料混合裝置，其特征在于：所述安裝板(12)的內部靠電動推桿(13)的位置開設有貫穿槽，且電動推桿(13)的一端通過貫穿槽貫穿于安裝板(12)的內部。

技術總結
本技術涉及鎂砂原料混合技術領域，具體為一種便于降塵的鎂砂原料混合裝置，包括混合筒，所述混合筒的頂端靠中間的位置安裝有入料管，且入料管的頂端靠兩側的位置均安裝有安裝板，兩組所述安裝板的頂端靠一側的位置均安裝有電動推桿，且兩組電動推桿的底端均安裝有刮板，所述混合筒的側表面靠頂端的位置安裝有安裝環。通過安裝板、電動推桿、刮板、安裝環、貫穿孔、集塵筒、連通管、抽氣泵、收集管、過濾板、收集筒和螺紋管等零部件設置可有效解決現有混合裝置在使用過程中當多種不同的原料同時放入混合桶的內部并進行混合操作時，容易產生大量的粉塵，從而影響周邊環境甚至會使得使用人員吸入大量粉塵進而影響身心健康的問題。

技術研發人員：夏智超
受保護的技術使用者：江蘇嘉瑞新材料有限公司
技術研發日：20240627
技術公布日：2025/4/28
