本技術涉及濾芯領域，具體地，涉及一種簡易裝配式高壓濾芯。

背景技術：

1、濾芯是一種對介質進行過濾的裝置，通常安裝于管道使管道保持清潔，防止介質中的雜質阻塞管道，對內部結構造成破壞，濾芯濾層采用不銹鋼超細纖維燒結氈，耐高溫耐腐蝕，納污容量大，過濾性能好，可反復清洗使用，如專利號為cn?217340430?u提供的種高強度的高壓濾芯，包括芯體，所述芯體內部固定嵌設有固定柱，所述芯體外側固定套接有外套筒，所述芯體兩側均設有固定機構，所述固定機構包括固定桿、橫向鋼絲和縱向鋼絲，所述固定桿一端與固定柱固定連接，所述外套筒兩端均固定連接有凸桿，所述凸桿遠離外套筒的一端固定連接有滑塊，所述外套筒兩端均設有緩沖機構，但是該裝置不易對濾芯進行簡易裝配更換。

技術實現思路

1、本實用新型的目的是提供一種簡易裝配式高壓濾芯，該簡易裝配式高壓濾芯解決了該裝置不易對濾芯進行簡易裝配更換的問題。

2、為了實現上述目的，本實用新型提供了一種簡易裝配式高壓濾芯，所述簡易裝配式高壓濾芯包括殼體，所述殼體上可滑動地設置有濾芯，所述濾芯上設置有連接桿，所述連接桿上設置有卡桿，所述殼體的底部設置有支撐柱，所述支撐柱上設置有凹槽，所述卡桿可活動地設置在所述凹槽內，轉動所述濾芯能夠使得所述卡桿卡合在所述凹槽內，以將所述濾芯固定在所述殼體內；所述殼體上設置有蓋板，所述蓋板上設置有槽體，所述槽體內可滑動地設置有插桿，所述插桿可卡合地設置在所述殼體上，滑動所述插桿能夠?qū)⑺錾w板固定在所述殼體上。

3、優選的，所述蓋板上設置有第一孔，所述殼體上設置有第二孔，所述插桿依次穿過所述第一孔與所述第二孔，以將所述蓋板固定在所述殼體上。

4、優選的，所述插桿上設置有滑板，且所述滑板至少部分延伸至所述蓋板的外部。

5、優選的，所述槽體內設置有彈簧一，所述彈簧一的一端與所述滑板相連接，另一端與所述槽體內壁相連接。

6、優選的，所述殼體內可滑動地設置有壓板，所述壓板與所述濾芯相抵觸。

7、優選的，所述殼體上可滑動地設置有導桿，所述導桿與所述壓板相連接。

8、優選的，所述殼體上設置有彈簧二，所述彈簧二與所述壓板相連接。

9、優選的，所述殼體底部設置有復位彈簧，所述殼體內可滑動地設置有抵觸板，所述復位彈簧與所述抵觸板相連接，所述抵觸板與所述濾芯相抵觸。

10、本實用新型提供了一種簡易裝配式高壓濾芯，所述簡易裝配式高壓濾芯包括殼體，所述殼體上可滑動地設置有濾芯，所述濾芯上設置有連接桿，所述連接桿上設置有卡桿，所述殼體的底部設置有支撐柱，所述支撐柱上設置有凹槽，所述卡桿可活動地設置在所述凹槽內，轉動所述濾芯能夠使得所述卡桿卡合在所述凹槽內，以將所述濾芯固定在所述殼體內；所述殼體上設置有蓋板，所述蓋板上設置有槽體，所述槽體內可滑動地設置有插桿，所述插桿可卡合地設置在所述殼體上，滑動所述插桿能夠?qū)⑺錾w板固定在所述殼體上，在使用該裝置時，需要先把濾芯上的卡桿放在支撐柱上的凹槽上，接著，轉動濾芯，使得濾芯卡合在支撐柱上，接著，將蓋板放在殼體上，滑動滑板，使得滑板通過復位彈簧帶動滑板上的插桿卡合在殼體上，通過簡單的結構，使得裝置便于對濾芯進行簡易裝配更換。

11、有益效果：通過將濾芯上的卡桿放在支撐柱上的凹槽上，接著，轉動濾芯，使得濾芯卡合在支撐柱上，從而使得裝置便于對濾芯進行簡易裝配更換。

12、本實用新型的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

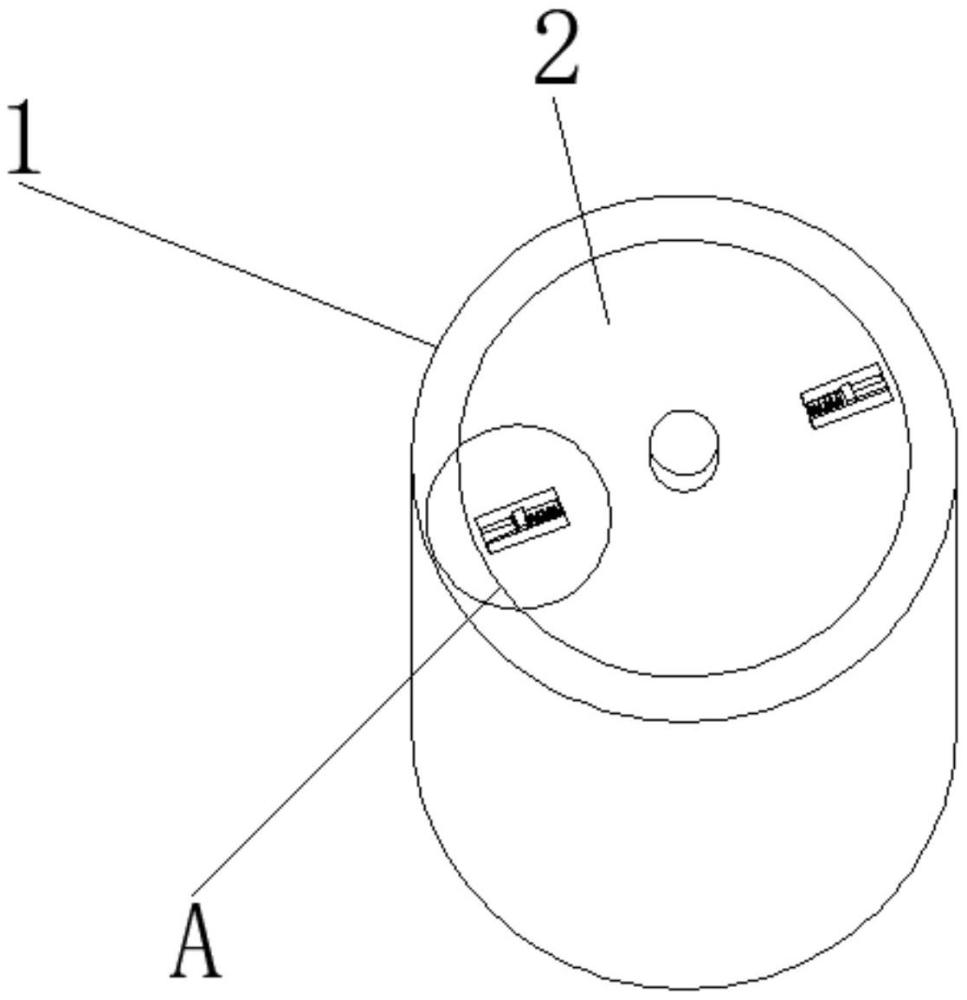

1.一種簡易裝配式高壓濾芯，其特征在于，所述簡易裝配式高壓濾芯包括殼體(1)，所述殼體(1)上可滑動地設置有濾芯(9)，所述濾芯(9)上設置有連接桿，所述連接桿上設置有卡桿(10)，所述殼體(1)的底部設置有支撐柱，所述支撐柱上設置有凹槽(11)，所述卡桿(10)可活動地設置在所述凹槽(11)內，轉動所述濾芯(9)能夠使得所述卡桿(10)卡合在所述凹槽(11)內，以將所述濾芯(9)固定在所述殼體(1)內；

2.根據權利要求1所述的簡易裝配式高壓濾芯，其特征在于，所述蓋板(2)上設置有第一孔，所述殼體(1)上設置有第二孔，所述插桿(3)依次穿過所述第一孔與所述第二孔，以將所述蓋板(2)固定在所述殼體(1)上。

3.根據權利要求2所述的簡易裝配式高壓濾芯，其特征在于，所述插桿(3)上設置有滑板(4)，且所述滑板(4)至少部分延伸至所述蓋板(2)的外部。

4.根據權利要求3所述的簡易裝配式高壓濾芯，其特征在于，所述槽體內設置有彈簧一(5)，所述彈簧一(5)的一端與所述滑板(4)相連接，另一端與所述槽體內壁相連接。

5.根據權利要求1所述的簡易裝配式高壓濾芯，其特征在于，所述殼體(1)內可滑動地設置有壓板(6)，所述壓板(6)與所述濾芯(9)相抵觸。

6.根據權利要求5所述的簡易裝配式高壓濾芯，其特征在于，所述殼體(1)上可滑動地設置有導桿(7)，所述導桿(7)與所述壓板(6)相連接。

7.根據權利要求6所述的簡易裝配式高壓濾芯，其特征在于，所述殼體(1)上設置有彈簧二(8)，所述彈簧二(8)與所述壓板(6)相連接。

8.根據權利要求1所述的簡易裝配式高壓濾芯，其特征在于，所述殼體(1)底部設置有復位彈簧(12)，所述殼體(1)內可滑動地設置有抵觸板(13)，所述復位彈簧(12)與所述抵觸板(13)相連接，所述抵觸板(13)與所述濾芯(9)相抵觸。

技術總結
本技術公開了一種簡易裝配式高壓濾芯，所述簡易裝配式高壓濾芯包括殼體，所述殼體上可滑動地設置有濾芯，所述濾芯上設置有連接桿，所述連接桿上設置有卡桿，所述殼體的底部設置有支撐柱，所述支撐柱上設置有凹槽，所述卡桿可活動地設置在所述凹槽內，轉動所述濾芯能夠使得所述卡桿卡合在所述凹槽內，以將所述濾芯固定在所述殼體內；所述殼體上設置有蓋板，所述蓋板上設置有槽體，所述槽體內可滑動地設置有插桿，所述插桿可卡合地設置在所述殼體上，滑動所述插桿能夠?qū)⑺錾w板固定在所述殼體上，將蓋板放在殼體上，滑動滑板，使得滑板通過復位彈簧帶動滑板上的插桿卡合在殼體上，通過簡單的結構，使得裝置便于對濾芯進行簡易裝配更換。

技術研發人員：余振威,余志強
受保護的技術使用者：安徽高博過濾科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
