本技術涉及反應釜，具體為一種反應釜。

背景技術：

1、化工反應釜是一種用于實現化學反應的設備，通常是一個帶有攪拌裝置的密閉容器。它在化學工業中被廣泛應用于合成、分解、轉化等化學過程中。反應釜可以提供適宜的溫度、壓力和混合環境，使反應物在特定條件下發生化學反應，生成目標產物。化工反應釜的設計和使用需遵循相關的安全規范和工藝要求，確保化學反應的高效進行以及人員和設備的安全。在實際生產中，反應釜的大小、設計和功能會根據具體的化學反應和生產規模來確定。

2、在對化工物料溶液進行反應加工前，需要將溶液輸送至反應釜內，待反應完成后還需要將溶液安全地取出。由于溶液處于液體狀態，在反應過程中會不斷地對溶液進行混合攪拌，溶液攪拌時會產生廢氣。廢氣具有一定的有害性，直接排放會影響自然環境，對環境造成污染，影響群眾的身心健康，且在向反應釜添加和排出化工溶液時，廢液具有一定的腐蝕性，如果出現廢液滲漏，會對工作人員和周邊環境造成損害。

技術實現思路

1、本實用新型的目的在于提供一種反應釜，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種反應釜，包括釜體，所述釜體的頂部設置有頂蓋，還包括：

3、設置于所述釜體外側的兩組輸料機構，所述輸料機構包括連通于所述釜體內壁的進出料管，所述進出料管的一端固定有插環，所述插環的外側設置有第一密封圈，所述插環的外側卡接有輸料管，所述輸料管的外側轉動連接有活接套，所述活接套的內壁設置有第二密封圈，所述活接套的內壁與所述插環的外側螺紋連接，所述進出料管的內壁設置有第一截止閥，所述輸料管的內壁設置有第二截止閥；

4、設置于所述釜體內部用于對廢氣進行凈化的過濾機構，所述過濾機構包括連通于所述頂蓋內壁的排氣管，所述排氣管的頂端固定有排氣閥，所述排氣管的底部連通有活性炭過濾器，所述活性炭過濾器的下方設置有濾板，所述濾板安裝于所述釜體的內壁。

5、優選的，所述釜體的底部固定有電機，所述電機的輸出端固定有轉軸，所述轉軸的外側轉動連接有密封軸承，所述密封軸承固定于所述釜體的內壁。

6、優選的，所述轉軸的頂端固定有四根限位桿，所述釜體的內壁開設有限位槽，所述限位桿轉動連接于所述限位槽的內壁。

7、優選的，所述轉軸的外側分別固定有攪拌葉和安裝套，所述安裝套的外側固定有兩根相對稱的橫桿，所述橫桿的頂部固定有豎桿。

8、優選的，所述豎桿的外側固定有兩個相對稱的螺旋葉片，所述橫桿和所述豎桿的外側均設置有刮板。

9、優選的，所述釜體的頂部開設有密封槽，所述密封槽的內壁卡接有密封環，所述密封環固定于所述頂蓋的底部。

10、與現有技術相比，本實用新型的有益效果如下：

11、本實用新型通過設置過濾機構可在反應釜對化工溶液進行混合攪拌時，對反應產生的有害氣體進行有效的凈化處理，避免其因自身有害性，直接排放會影響自然環境，對環境造成污染，影響群眾身心健康的問題，通過設置輸料機構可在反應釜進行化工溶液的添加和排出過程中，提高密封效果，防止溶液的滲漏，提高了工作時的安全性，避免溶液對環境以及工作人員造成損傷。

技術特征：

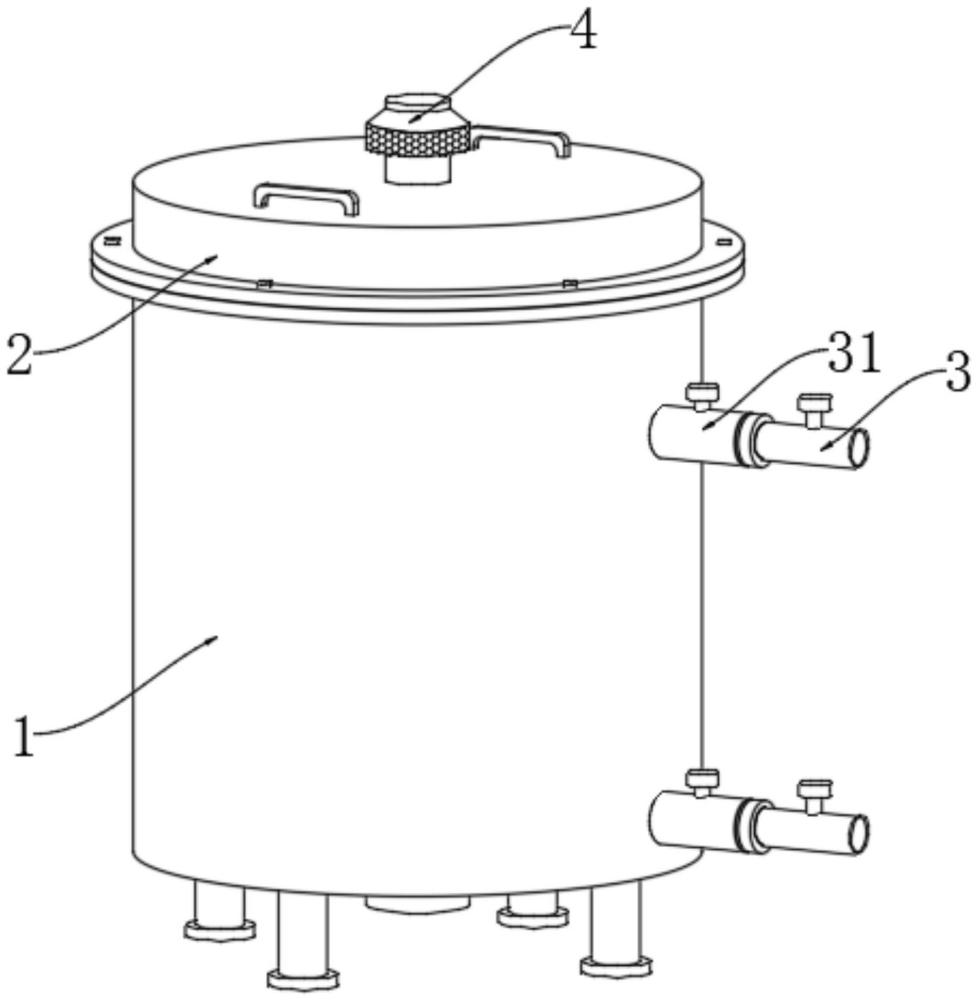

1.一種反應釜，包括釜體(1)，所述釜體(1)的頂部設置有頂蓋(2)，其特征在于，還包括：

2.根據權利要求1所述的一種反應釜，其特征在于：所述釜體(1)的底部固定有電機(5)，所述電機(5)的輸出端固定有轉軸(6)，所述轉軸(6)的外側轉動連接有密封軸承(7)，所述密封軸承(7)固定于所述釜體(1)的內壁。

3.根據權利要求2所述的一種反應釜，其特征在于：所述轉軸(6)的頂端固定有四根限位桿(8)，所述釜體(1)的內壁開設有限位槽(9)，所述限位桿(8)轉動連接于所述限位槽(9)的內壁。

4.根據權利要求2所述的一種反應釜，其特征在于：所述轉軸(6)的外側分別固定有攪拌葉(10)和安裝套(11)，所述安裝套(11)的外側固定有兩根相對稱的橫桿(12)，所述橫桿(12)的頂部固定有豎桿(13)。

5.根據權利要求4所述的一種反應釜，其特征在于：所述豎桿(13)的外側固定有兩個相對稱的螺旋葉片(14)，所述橫桿(12)和所述豎桿(13)的外側均設置有刮板(15)。

6.根據權利要求1所述的一種反應釜，其特征在于：所述釜體(1)的頂部開設有密封槽(16)，所述密封槽(16)的內壁卡接有密封環(17)，所述密封環(17)固定于所述頂蓋(2)的底部。

技術總結
本技術涉及反應釜技術領域，且公開了一種反應釜，包括釜體，釜體的頂部設置有頂蓋，還包括設置于釜體外側的兩組輸料機構；設置于釜體內部的過濾機構，過濾機構排氣管，排氣管的頂端固定有排氣閥，排氣管的底部連通有活性炭過濾器，活性炭過濾器的下方設置有濾板，本技術通過設置過濾機構可在反應釜對化工溶液進行混合攪拌時，對反應產生的有害氣體進行有效的凈化處理，避免其因自身有害性，直接排放會影響自然環境，對環境造成污染，影響群眾身心健康的問題，通過設置輸料機構可在反應釜進行化工溶液的添加和排出過程中，提高密封效果，防止溶液的滲漏，提高了工作時的安全性，避免溶液對環境以及工作人員造成損傷。

技術研發人員：周渝,徐衛瓊,王英
受保護的技術使用者：云南澤眾注冊安全工程師事務所有限公司
技術研發日：20240628
技術公布日：2025/4/28
