本技術涉及超微粉碎機，尤其涉及一種混合機的液體定量添加設備。

背景技術：

1、超微粉碎機是一種利用空氣分離、重壓研磨、剪切或高速旋轉的刀輪與屏幕摩擦、撞擊、剪切等形式，將物料微細破碎的專業設備，超微粉碎機廣泛應用于助劑、食品、海產品、飼料、化工、燃料、纖維物、醫藥、非金屬礦物等中低硬度物料的粉碎加工，其核心功能是將物質破碎至超微粒子級別，而在制藥、化工、食品等行業的生產過程中，超微粉碎機方向的混合機是實現物料均勻混合的關鍵設備。

2、如現有技術專利公告號cn202962552u所公開的一種超微粉碎機，包括下料裝置、粉碎裝置、混合裝置等部件，下料裝置包括主料下料裝置和輔料下料裝置，主料下料裝置的出口連通粉碎裝置，粉碎裝置的出口和輔料下料裝置的出口連接混合裝置，以此方式能夠對主料和輔料混合更均勻。

3、但在上述方式中，在混合時往往會添加一些添加劑液體至混合裝置內，現有的添加方式存在添加量不準確、操作繁瑣的問題，影響混合效果。

技術實現思路

1、本實用新型的目的在于提供一種混合機的液體定量添加設備，旨在解決現有技術中在混合時往往會添加一些添加劑液體至混合裝置內，現有的添加方式存在添加量不準確、操作繁瑣的問題，影響混合效果的技術問題。

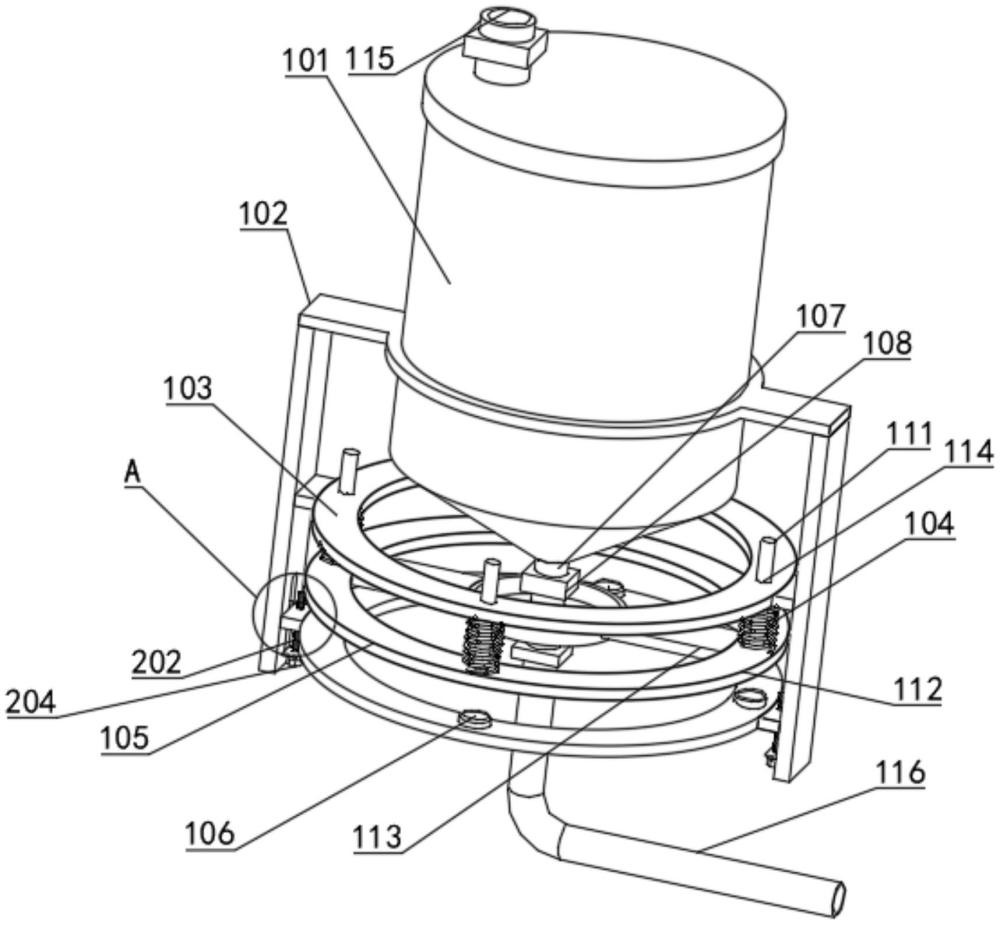

2、為實現上述目的，本實用新型采用的一種混合機的液體定量添加設備，包括存儲罐和定量添加機構，所述存儲罐上設置有進料口，所述定量添加機構包括支架、固定件、多根彈簧、移動件、支撐件、多個接觸件、出料口、第一控制閥、料斗和第二控制閥，所述出料口設置在所述存儲罐上，所述出料口上安裝有所述第一控制閥，所述支架與所述存儲罐固定連接，所述固定件和所述支撐件均設置在所述支架上，所述支撐件置于所述固定件的下方，多個所述接觸件均設置在所述支撐件上，且多個所述接觸件沿所述支撐件的軸向中心線均勻設置，所述彈簧的一端與所述固定件固定連接，所述彈簧的另一端與所述移動件固定連接，多根所述彈簧沿所述移動件的軸向中心線均勻設置，所述料斗與所述移動件固定連接，所述料斗上具有所述第二控制閥，且所述料斗通過軟管與混合機連通。

3、其中，所述定量添加機構還包括多根圓桿，所述固定件具有多個通孔，多根所述圓桿的一端均與所述一端件固定連接，多根所述圓桿的另一端分別貫穿對應的所述通孔。

4、其中，所述移動件包括圓環和兩塊支板，兩塊所述支板的一端均與所述料斗固定連接，兩塊所述支板的另一端均與所述圓環固定連接，所述圓環與多根所述圓桿固定連接。

5、其中，所述混合機的液體定量添加設備還包括調節組件，所述調節組件設置在所述支架上。

6、其中，所述調節組件包括兩塊滑塊、兩根螺桿和兩塊支塊，所述支架具有兩個滑槽，所述滑塊與對應的所述滑槽滑動連接，兩塊所述滑塊均與所述支撐件固定連接，兩塊所述支塊均與所述支架固定連接，所述螺桿與對應的所述支塊轉動連接，且所述螺桿與所述支撐件螺紋配合。

7、其中，所述調節組件還包括兩塊施力塊，兩塊所述施力塊分別與對應的所述螺桿固定連接。

8、本實用新型的一種混合機的液體定量添加設備，通過設置所述定量添加機構，在具體使用時，首先所述軟管將所述料斗與混合機連通，所述第一控制閥打開，此時所述存儲罐內的液體經所述出料口流至所述料斗內，隨著所述料斗內的液體越來越多，使得所述料斗的重力越來越大，故所述料斗內的液體帶動所述料斗下移，所述料斗帶動所述移動件下移，所述移動件帶動所述彈簧伸長，且所述料斗下移時接觸至多個所述接觸件，接觸至所述接觸件后，則會控制所述第一控制閥關閉，所述第二控制閥打開，所述第二控制閥打開后，所述料斗內的液體經所述軟管添加至混合機內，隨后所述彈簧復位收縮帶動收縮移動件上移，所述移動件上移帶動所述料斗上移復位，便于下一次對液體進行添加，以此方式能夠更方便的對液體進行添加，且能夠進行精準定量添加，不會影響混合效果。

技術特征：

1.一種混合機的液體定量添加設備，包括存儲罐，所述存儲罐上設置有進料口，其特征在于，

2.如權利要求1所述的混合機的液體定量添加設備，其特征在于，

3.如權利要求2所述的混合機的液體定量添加設備，其特征在于，

4.如權利要求3所述的混合機的液體定量添加設備，其特征在于，

5.如權利要求4所述的混合機的液體定量添加設備，其特征在于，

6.如權利要求5所述的混合機的液體定量添加設備，其特征在于，

技術總結
本技術涉及超微粉碎機技術領域，尤其涉及一種混合機的液體定量添加設備，包括存儲罐和定量添加機構，存儲罐上設置有進料口，定量添加機構包括支架、固定件、多根彈簧、移動件、支撐件、多個接觸件、出料口、第一控制閥、料斗和第二控制閥，出料口設置在存儲罐上，出料口上安裝有第一控制閥，支架與存儲罐固定連接，固定件和支撐件均設置在支架上，支撐件置于固定件的下方，且多個接觸件沿支撐件的軸向中心線均勻設置，彈簧的一端與固定件固定連接，彈簧的另一端與移動件固定連接，多根彈簧沿移動件的軸向中心線均勻設置，以此方式能夠更方便的對液體進行添加，且能夠進行精準定量添加，不會影響混合效果。

技術研發人員：胡凱祺,彭衛國
受保護的技術使用者：四川金杠桿機械有限公司
技術研發日：20240702
技術公布日：2025/4/28
