本技術涉及污水凈化，具體為一種地下水庫的污水凈化再利用裝置。

背景技術：

1、地下水庫是地下砂礫石孔隙、巖石裂隙或溶洞所形成的，或建筑地下截水墻，截蓄地下水或潛流而形成的有確定范圍的貯水空間，可貯存地下水，采用回灌方式貯存地面水，具有不占地、庫容大、投資少、蒸發損失小、安全可靠等優點，地下水庫內的污水需進行凈化，使其污水中的沙粒、雜質等進行取出后，再對水源進行凈化，以便對人們的生活用水提供資源。

2、然而，現有的地下水庫用污水凈化裝置內部過濾組件較為單一，僅通過單一的濾網完成污水的凈化，過濾效果較差，其次，現有污水凈化裝置在使用一段時間后，不便于對凈化裝置內部安裝的過濾設備進行更換。

技術實現思路

1、為了解決現有的地下水庫用污水凈化裝置內部過濾組件較為單一，僅通過單一的濾網完成污水的凈化，過濾效果較差的問題；本實用新型的目的在于提供一種地下水庫的污水凈化再利用裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種地下水庫的污水凈化再利用裝置，包括凈化箱，所述凈化箱內可拆卸安裝有固定框架，所述固定框架內一端固定安裝有搭框，所述搭框內卡設有攔截框，所述攔截框內底面固定安裝有第一過濾網，所述第一過濾網與攔截框相互配合，所述固定框架內一側可拆卸安裝有安裝框，所述安裝框內固定安裝有第二過濾網，所述固定框架的底面固定安裝有過濾箱，所述過濾箱兩側均開設有均勻分布的排水孔，所述過濾箱內固定安裝有均勻分布的濾芯，所述濾芯與排水孔相互配合。

3、優選地，所述固定框架的兩側中間均固定安裝有卡條，所述凈化箱的頂面兩側中間均開設有卡槽，所述卡條與卡槽的數量均為兩個，所述卡條滑動卡設在卡槽內，所述安裝框的兩側均固定安裝有阻尼條，所述固定框架內底部兩側均開設有阻尼槽，所述阻尼槽與阻尼條的數量均為兩個，所述阻尼條阻尼插設在阻尼槽內。

4、優選地，所述固定框架的兩側均對稱安裝有定位扣，所述定位扣的數量為四個，四個所述定位扣分別滑動卡設在凈化箱頂面四角內，所述凈化箱的底面固定安裝有接水斗，所述接水斗的底面中間固定安裝有排水管，所述排水管與接水斗相互配合。

5、與現有技術相比，本實用新型的有益效果在于：

6、1、本實用新型中，將需要凈化的污水注入凈化箱內，在攔截框內第一過濾網與安裝框內安裝的第二過濾網的配合下，對污水內的雜質進行攔截過濾，過濾完成后，在通過過濾箱內安裝的濾芯再次進行過濾凈化處理，提高污水的凈化效果；

7、2、本實用新型中，將過濾框架從凈化箱內取出，在搭框的配合下，方便將攔截框從固定框架內取出，對第一過濾網攔截的雜質進行清理，在阻尼條的配合下，便于將安裝框從固定框架內取出，對第二過濾網進行更換。

技術特征：

1.一種地下水庫的污水凈化再利用裝置，包括凈化箱(1)，其特征在于：所述凈化箱(1)內可拆卸安裝有固定框架(2)，所述固定框架(2)內一端固定安裝有搭框(21)，所述搭框(21)內卡設有攔截框(5)，所述攔截框(5)內底面固定安裝有第一過濾網(51)，所述第一過濾網(51)與攔截框(5)相互配合，所述固定框架(2)內一側可拆卸安裝有安裝框(6)，所述安裝框(6)內固定安裝有第二過濾網(61)，所述固定框架(2)的底面固定安裝有過濾箱(3)，所述過濾箱(3)兩側均開設有均勻分布的排水孔(31)，所述過濾箱(3)內固定安裝有均勻分布的濾芯(4)，所述濾芯(4)與排水孔(31)相互配合。

2.如權利要求1所述的一種地下水庫的污水凈化再利用裝置，其特征在于，所述固定框架(2)的兩側中間均固定安裝有卡條(23)，所述凈化箱(1)的頂面兩側中間均開設有卡槽(231)，所述卡條(23)與卡槽(231)的數量均為兩個，所述卡條(23)滑動卡設在卡槽(231)內，所述安裝框(6)的兩側均固定安裝有阻尼條(62)，所述固定框架(2)內底部兩側均開設有阻尼槽(22)，所述阻尼槽(22)與阻尼條(62)的數量均為兩個，所述阻尼條(62)阻尼插設在阻尼槽(22)內。

3.如權利要求1所述的一種地下水庫的污水凈化再利用裝置，其特征在于，所述固定框架(2)的兩側均對稱安裝有定位扣(24)，所述定位扣(24)的數量為四個，四個所述定位扣(24)分別滑動卡設在凈化箱(1)頂面四角內。

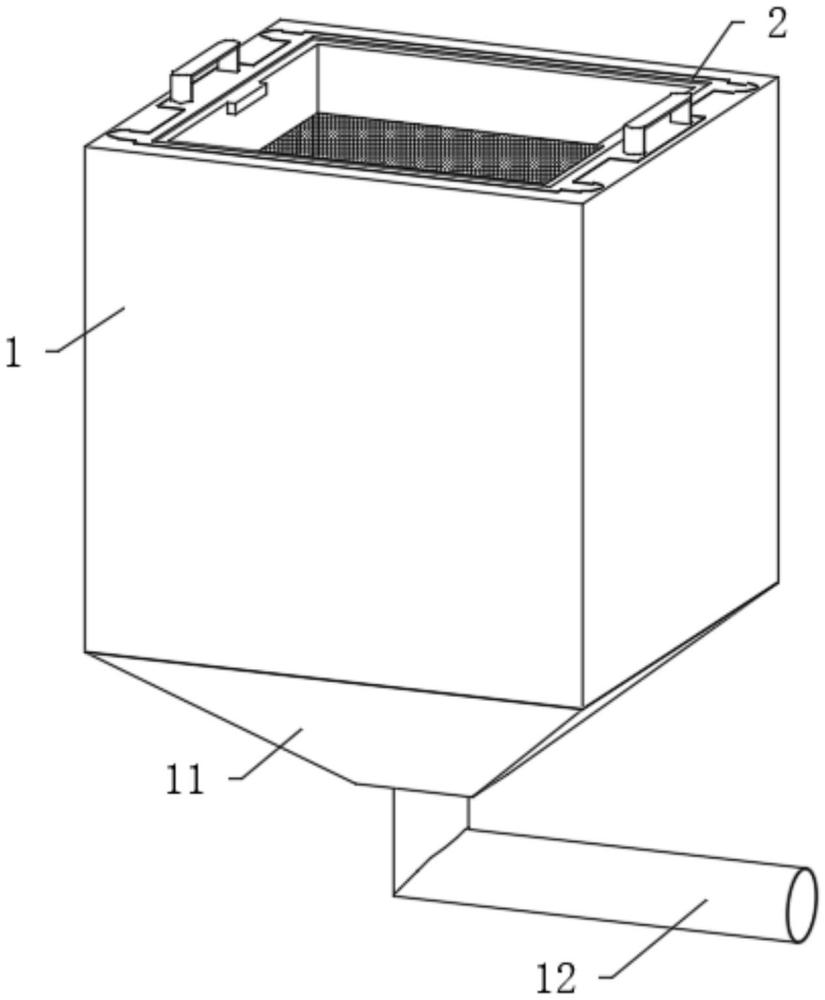

4.如權利要求1所述的一種地下水庫的污水凈化再利用裝置，其特征在于，所述凈化箱(1)的底面固定安裝有接水斗(11)，所述接水斗(11)的底面中間固定安裝有排水管(12)，所述排水管(12)與接水斗(11)相互配合。

5.如權利要求3所述的一種地下水庫的污水凈化再利用裝置，其特征在于，所述凈化箱(1)的頂面四角均開設有定位槽(241)，所述定位槽(241)的數量為四個，四個所述定位扣(24)分別滑動卡設在四個定位槽(241)內。

6.如權利要求2所述的一種地下水庫的污水凈化再利用裝置，其特征在于，兩個所述卡條(23)的頂面均固定安裝有把手(232)，所述把手(232)與固定框架(2)相互配合。

7.如權利要求1所述的一種地下水庫的污水凈化再利用裝置，其特征在于，所述安裝框(6)的一側中間開設有拉槽(63)，所述拉槽(63)與安裝框(6)相互配合。

技術總結
本技術公開了一種地下水庫的污水凈化再利用裝置，涉及污水凈化技術領域，而本技術包括凈化箱，所述凈化箱內可拆卸安裝有固定框架，所述固定框架內一端固定安裝有搭框，所述搭框內卡設有攔截框，所述攔截框內底面固定安裝有第一過濾網，所述第一過濾網與攔截框相互配合，所述固定框架內一側可拆卸安裝有安裝框，將需要凈化的污水注入凈化箱內，在攔截框內第一過濾網與安裝框內安裝的第二過濾網的配合下，對污水內的雜質進行攔截過濾，過濾完成后，在通過過濾箱內安裝的濾芯再次進行過濾凈化處理，提高污水的凈化效果。

技術研發人員：朱白粉,楊曄,姜丹
受保護的技術使用者：泊凈環保工程（云南）有限公司
技術研發日：20240704
技術公布日：2025/4/28
