本技術涉及陶粒生產設備，具體地說，涉及一種陶粒窯污泥處理裝置。

背景技術：

1、近年來，國內外已有不少關于將污泥制成輕質建筑材料的技術，能夠有效回收或再利用污泥，將其轉變成制陶粒的制陶成分，代替了原有的土地填埋的處理方法，取得了一定經濟效益，并同時解決了污泥處置問題，在對污泥進行處理時，需要使用到一種陶粒窯污泥處理裝置。

2、現有技術中的處理裝置在對污泥進行處理時，一般都是先對脫水后的污泥進行粉碎處理，當污泥粉碎完成后，再通過篩分網來對粉碎后的污泥進行進一步地篩分處理，從而能夠有效地提升污泥粉碎的徹底性，但篩分網在長時間使用后，難免會出現堵塞或損壞等情況，而現有技術中的處理裝置是通過控制篩分網進行上下滑動來避免其出現堵塞情況的，雖然這種方式也能夠在一定程度上來避免篩分網出現堵塞等情況，但篩分網在長期使用后，仍然可能會發生堵塞以及損壞等情況，而現有技術中的處理裝置無法有效地對篩分網進行拆卸更換處理，這樣就會導致篩分網在堵塞或損壞后，無法有效地對粉碎后的污泥進行篩分處理，從而降低了污泥的粉碎效果。

3、對比公開號為cn219098951u的中國專利，本實用新型公開了一種陶粒窯污泥處理裝置，包括粉碎機主體，所述粉碎機主體的頂部設置有加料斗，所述粉碎機主體的一側設置有排料口，所述加料斗的內側配套設置有密封機構，所述排料口的外側配套設置有細分機構；所述密封機構具體包括調節板、密封簾、調節桿和調節把手，所述加料斗的內側設置有調節板，所述調節板的一側與加料斗的內側壁之間設置有密封簾，所述加料斗的內部且位于密封簾的上方設置有調節桿，所述調節桿貫穿調節板的中心處，所述調節桿延伸至加料斗外側的一端配套設置有調節把手，與現有的陶粒窯污泥處理裝置相比較，本實用新型通過設計能夠提高陶粒窯污泥處理裝置的整體密封性、粉碎徹底性以及實用性。

4、上述方案能夠十分方便地防止污泥在進行粉碎時，裝置內部的灰塵散出，同時，上述方案還能夠通過篩分網來對粉碎后的污泥進行篩分處理，從而有效地提升了污泥的粉碎效果，但其在對篩分網進行長時間使用后，仍然無法便捷且有效地對篩分網進行拆卸更換或清洗處理，未能解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種陶粒窯污泥處理裝置，包括底座，還包括：

2、處理箱，通過支撐架固定連接在所述底座的上表面，所述處理箱的上表面連通有進料框，所述處理箱的前端表面鉸接有可視閉合門，所述底座的上表面設有收集框；

3、粉碎組件，設置在所述進料框的內部，并用于對污泥進行粉碎處理；

4、篩分板，位于所述處理箱的內部；

5、安裝組件，對稱設置在所述處理箱的內部，并用于對篩分板進行拆卸更換或清洗；

6、驅動組件，對稱設置在所述處理箱的內部，并用于驅動篩分板進行上下往復移動；

7、復位組件，對稱設置在所述處理箱的內壁兩側，并用于使篩分板能夠進行自動復位處理，從而配合驅動組件來提升篩分板的篩分效果。

8、作為本技術方案的進一步改進，所述粉碎組件包括對稱轉動連接在進料框內部的轉動桿，兩個所述轉動桿的一端均延伸至進料框的外部并固定連接有限位盤，所述進料框的外部固定連接有第一電機，所述第一電機的輸出軸通過聯軸器與其中一個轉動桿的另一端固定連接，兩個所述轉動桿的外部均固定連接有粉碎輥，其中一個所述轉動桿的外部固定連接有主動齒輪，另一個所述轉動桿的外部固定連接有與主動齒輪相嚙合的從動齒輪。

9、作為本技術方案的進一步改進，所述進料框的外部通過鉸接件鉸接有防塵閉合蓋，所述防塵閉合蓋的上表面對稱設有連接繩，兩個所述連接繩的另一端均固定連接有固定插銷，所述防塵閉合蓋與進料框之間通過固定插銷固定連接，所述防塵閉合蓋的前端表面固定連接有拉把。

10、作為本技術方案的進一步改進，所述安裝組件包括對稱設置在處理箱內部的固定板，兩個所述固定板的相對一側均開設有用于卡接連接板的卡接槽，兩個所述固定板的上表面均對稱設有固定套筒，所述固定套筒的內部設有固定桿，所述固定桿的外部固定連接有抵觸盤，所述固定桿的外部套設有抵觸彈簧，所述抵觸彈簧抵觸在抵觸盤與固定套筒之間，每兩個所述固定桿的頂端均固定連接有拉板，多個所述固定套筒與固定板的接觸面均開設有供固定桿活動的導向槽，兩個所述連接板的內部均開設有供固定桿活動的導向槽，兩個所述連接板的相對一側分別與篩分板的外壁兩側固定連接。

11、作為本技術方案的進一步改進，所述驅動組件包括對稱轉動連接在處理箱內部的驅動桿，兩個所述驅動桿的一端均延伸至處理箱的外部并固定連接有外盤，所述處理箱的外部固定連接有第二電機，所述第二電機的輸出軸通過聯軸器與其中一個驅動桿的另一端固定連接，兩個所述驅動桿之間通過皮帶配合驅動輪傳動連接，兩個所述驅動桿的外部均對稱設有凸輪，兩個所述固定板的底部均對稱設有抵觸塊，多個所述抵觸塊的底部均開設有供凸輪活動的活動槽。

12、作為本技術方案的進一步改進，所述復位組件包括對稱設置在處理箱內壁兩側的復位板，所述復位板的內部固定連接有滑桿，所述滑桿的外部設有滑塊，所述滑桿的外部套設有復位彈簧，所述復位彈簧抵觸在滑塊與復位板之間，所述復位板的外部開設有供滑塊活動的導向槽，每兩個所述滑塊的相對一側分別與兩個固定板的外部固定連接。

13、與現有技術相比，本實用新型的有益效果：

14、該一種陶粒窯污泥處理裝置中，通過設置的粉碎組件、安裝組件、驅動組件和復位組件，當需要對脫水后的污泥進行處理時，只需先將污泥加入到進料框內，此時粉碎組件開始運行，粉碎組件能夠有效地對污泥進行粉碎處理，粉碎后的污泥會掉落至處理箱內部的篩分板上，此時驅動組件開始運行，驅動組件能夠有效地帶動篩分板進行上下往復移動處理，在篩分板移動的過程中，復位組件能夠有效地對篩分板進行復位處理，此時即可通過驅動組件配合復位組件來提升篩分板的篩分效果以及效率，當需要對篩分板進行拆卸更換或清洗處理時，只需先打開可視閉合門，再通過安裝組件，即可便捷地對篩分板進行拆卸處理，從而便于工作人員對其進行更換或清洗處理，省時省力。

技術特征：

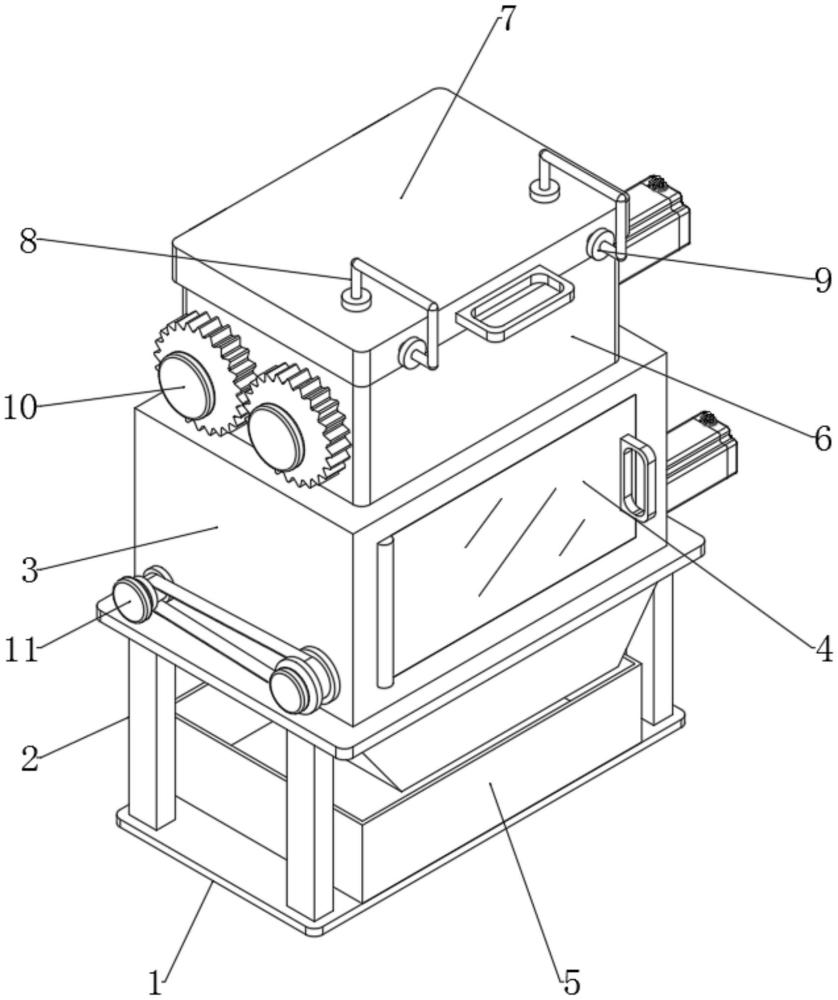

1.一種陶粒窯污泥處理裝置，包括底座(1)，其特征在于，還包括：

2.根據權利要求1所述的一種陶粒窯污泥處理裝置，其特征在于：所述粉碎組件包括對稱轉動連接在進料框(6)內部的轉動桿(12)，兩個所述轉動桿(12)的一端均延伸至進料框(6)的外部并固定連接有限位盤(10)，所述進料框(6)的外部固定連接有第一電機(14)，所述第一電機(14)的輸出軸通過聯軸器與其中一個轉動桿(12)的另一端固定連接，兩個所述轉動桿(12)的外部均固定連接有粉碎輥(13)，其中一個所述轉動桿(12)的外部固定連接有主動齒輪(15)，另一個所述轉動桿(12)的外部固定連接有與主動齒輪(15)相嚙合的從動齒輪(16)。

3.根據權利要求1所述的一種陶粒窯污泥處理裝置，其特征在于：所述進料框(6)的外部通過鉸接件鉸接有防塵閉合蓋(7)，所述防塵閉合蓋(7)的上表面對稱設有連接繩(8)，兩個所述連接繩(8)的另一端均固定連接有固定插銷(9)，所述防塵閉合蓋(7)與進料框(6)之間通過固定插銷(9)固定連接，所述防塵閉合蓋(7)的前端表面固定連接有拉把。

4.根據權利要求1所述的一種陶粒窯污泥處理裝置，其特征在于：所述安裝組件包括對稱設置在處理箱(3)內部的固定板(18)，兩個所述固定板(18)的相對一側均開設有用于卡接連接板(20)的卡接槽，兩個所述固定板(18)的上表面均對稱設有固定套筒(22)，所述固定套筒(22)的內部設有固定桿(23)，所述固定桿(23)的外部固定連接有抵觸盤(24)，所述固定桿(23)的外部套設有抵觸彈簧(25)，所述抵觸彈簧(25)抵觸在抵觸盤(24)與固定套筒(22)之間，每兩個所述固定桿(23)的頂端均固定連接有拉板，多個所述固定套筒(22)與固定板(18)的接觸面均開設有供固定桿(23)活動的導向槽，兩個所述連接板(20)的內部均開設有供固定桿(23)活動的導向槽，兩個所述連接板(20)的相對一側分別與篩分板(19)的外壁兩側固定連接。

5.根據權利要求4所述的一種陶粒窯污泥處理裝置，其特征在于：所述驅動組件包括對稱轉動連接在處理箱(3)內部的驅動桿(30)，兩個所述驅動桿(30)的一端均延伸至處理箱(3)的外部并固定連接有外盤(11)，所述處理箱(3)的外部固定連接有第二電機(29)，所述第二電機(29)的輸出軸通過聯軸器與其中一個驅動桿(30)的另一端固定連接，兩個所述驅動桿(30)之間通過皮帶(32)配合驅動輪傳動連接，兩個所述驅動桿(30)的外部均對稱設有凸輪(31)，兩個所述固定板(18)的底部均對稱設有抵觸塊(21)，多個所述抵觸塊(21)的底部均開設有供凸輪(31)活動的活動槽。

6.根據權利要求4所述的一種陶粒窯污泥處理裝置，其特征在于：所述復位組件包括對稱設置在處理箱(3)內壁兩側的復位板(17)，所述復位板(17)的內部固定連接有滑桿(26)，所述滑桿(26)的外部設有滑塊(27)，所述滑桿(26)的外部套設有復位彈簧(28)，所述復位彈簧(28)抵觸在滑塊(27)與復位板(17)之間，所述復位板(17)的外部開設有供滑塊(27)活動的導向槽，每兩個所述滑塊(27)的相對一側分別與兩個固定板(18)的外部固定連接。

技術總結
本技術涉及陶粒生產設備技術領域，具體地說，涉及一種陶粒窯污泥處理裝置。包括底座，還包括：處理箱，通過支撐架固定連接在所述底座的上表面，所述處理箱的上表面連通有進料框。本技術通過設置的粉碎組件，能夠便捷地對污泥進行粉碎處理，通過設置的安裝組件，能夠便于工作人員對篩分板進行拆卸更換或清洗處理，從而能夠有效地提升篩分板的篩分效果以及效率，通過設置的驅動組件，能夠有效地驅動篩分板進行上下往復移動，從而使篩分板能夠有效地對污泥進行篩分處理，通過設置的復位組件，能夠有效地使篩分板進行復位處理，從而能夠配合驅動組件來進一步地提升篩分板對污泥的篩分效果。

技術研發人員：萬家江,羅進
受保護的技術使用者：廣西奧裕環保科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
