本技術涉及磨盤，尤其涉及一種具有排料結構的立方氮化硼磨盤。

背景技術：

1、石磨是用于把米、麥、豆等糧食加工成粉、漿的一種機械。傳統的石磨通常由兩個圓石做成，分別為上磨和下磨，上磨和下磨的接合處都有紋理，即磨齒，糧食從上磨的投料孔進入上磨和下磨中間，沿著磨齒向外運移，在滾動過兩層面時被磨碎，形成粉末。公告號：cn203316182u公開了一種磨盤，包括了上盤和下盤，上盤的上磨面與下盤的下磨面重疊接觸形成磨膛，且上盤和下盤之間設置有連接軸，所述下盤為上小下大的錐臺形狀。所述上盤為上大下小的錐臺形狀。上盤外圓環面的縱截面和下盤外圓環面的縱截面輪廓線為外凸的曲線。所述下盤安裝在磨斗里。由于磨盤的下盤設計成上小下大的錐臺形狀，研磨時的漿料可以沿錐臺斜面緩慢流入磨斗，防止液體飛濺。同時，磨盤的上盤設計成上大下小的錐臺形狀，在研磨比較黏的物料時，可以防止研磨出的漿料粘連到上盤。但以上技術在使用過程中，在研磨過程中產生物料會堆積在磨斗中，物料從出料槽中流出比較緩慢，大量的物料堆積在磨斗的內部，會影響研磨的效率，且在研磨工作結束后，還需借助工具將磨斗內的骨料進行清理，增加了工作量，因此需要改進。

技術實現思路

1、本實用新型的目的是為了解決上述背景技術中提出的技術問題。

2、本實用新型采用了如下技術方案：一種具有排料結構的立方氮化硼磨盤，包括操作臺，所述操作臺的表面固定連接有承接臺，所述承接臺的內部底面固定連接有下磨盤，所述下磨盤的表面轉動連接有上磨盤，所述上磨盤的表面設置有刮板，所述刮板的表面固定連接有t形塊，所述上磨盤的表面開設有t形槽，所述t形塊滑動連接在t形槽的內部，所述t形槽的內部固定連接有一號磁鐵，所述一號磁鐵與t形塊吸附連接，所述承接臺的內部底面開設有出料槽，所述承接臺的表面固定連接有導料板，所述上磨盤的表面固定連接有把手，所述上磨盤的表面開設有進料口。

3、較佳的，所述把手的表面固定連接有手柄套，所述手柄套為橡膠材質。此處，便于提高握持把手的舒適度。

4、較佳的，所述刮板的數量有三組，三組所述刮板在上磨盤側表面上等距分布。此處，可以提高研磨后物料從承接臺內排出的工作效率。

5、較佳的，所述下磨盤的表面固定連接有下研磨條，所述上磨盤的表面固定連接有上研磨條。此處，可以進一步提高對物料進行充分的研磨，提高研磨的工作效率。

6、較佳的，所述出料槽的內部底面為光滑的斜面。此處，可以加快研磨的粉末狀物料從出料槽內排出。

7、較佳的，所述刮板的表面固定連接有毛刷，所述毛刷包括固定座、滑塊和毛刷本體，所述毛刷本體與滑塊固定連接，所述滑塊滑動連接在固定座的內部，所述固定座的表面固定連接有絲桿，所述刮板的表面開設有方槽孔，所述絲桿插設在方槽孔的內部，所述絲桿的另一端螺紋連接有緊固螺母。此處，便于對研磨工作結束后對承接臺的內部進行清掃，使得承接臺的內部保持干凈整潔。

8、較佳的，所述固定座的表面開設有滑槽，所述滑塊滑動連接在滑槽的內部，所述滑槽的內部表面固定連接有二號磁鐵，所述二號磁鐵與滑塊吸附連接。此處，便于對長久使用出現磨損的毛刷本體進行更換。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，通過設置刮板，實現了對研磨過程中落入承接臺內的粉末狀物料進行自動刮除，避免手動對承接臺內的物料進行清理的工作，有利于提高對物料清理的便利性和快捷性，提高研磨的工作效率，通過設置一號磁鐵，有利于提高刮板與上磨盤連接的牢固性。

11、2、本實用新型中，通過設置毛刷，實現了對研磨工作結束后對殘留在承接臺內部的粉末狀物料進行清掃，有利于提高清理工作的便利性和工作效率，通過設置滑塊、滑槽、磁鐵、絲桿和緊固螺母，有利于提高后續更換毛刷本體的便利性。

技術特征：

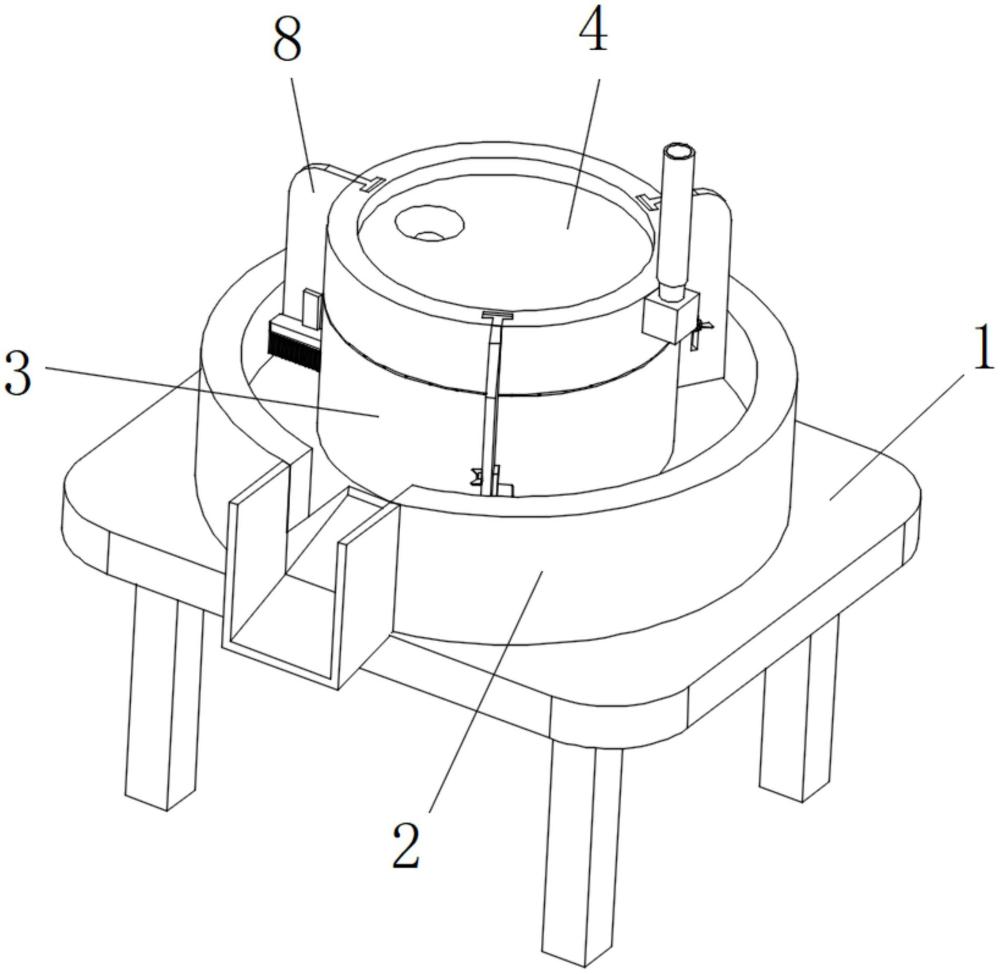

1.一種具有排料結構的立方氮化硼磨盤，包括操作臺(1)，其特征在于：所述操作臺(1)的表面固定連接有承接臺(2)，所述承接臺(2)的內部底面固定連接有下磨盤(3)，所述下磨盤(3)的表面轉動連接有上磨盤(4)，所述上磨盤(4)的表面設置有刮板(8)，所述刮板(8)的表面固定連接有t形塊(9)，所述上磨盤(4)的表面開設有t形槽(7)，所述t形塊(9)滑動連接在t形槽(7)的內部，所述t形槽(7)的內部固定連接有一號磁鐵(10)，所述一號磁鐵(10)與t形塊(9)吸附連接，所述承接臺(2)的內部底面開設有出料槽(14)，所述承接臺(2)的表面固定連接有導料板(15)，所述上磨盤(4)的表面固定連接有把手(5)，所述上磨盤(4)的表面開設有進料口(11)。

2.根據權利要求1所述的具有排料結構的立方氮化硼磨盤，其特征在于：所述把手(5)的表面固定連接有手柄套(6)，所述手柄套(6)為橡膠材質。

3.根據權利要求1所述的具有排料結構的立方氮化硼磨盤，其特征在于：所述刮板(8)的數量有三組，三組所述刮板(8)在上磨盤(4)側表面上等距分布。

4.根據權利要求1所述的具有排料結構的立方氮化硼磨盤，其特征在于：所述下磨盤(3)的表面固定連接有下研磨條(13)，所述上磨盤(4)的表面固定連接有上研磨條(12)。

5.根據權利要求1所述的具有排料結構的立方氮化硼磨盤，其特征在于：所述出料槽(14)的內部底面為光滑的斜面。

6.根據權利要求1所述的具有排料結構的立方氮化硼磨盤，其特征在于：所述刮板(8)的表面固定連接有毛刷，所述毛刷包括固定座(16)、滑塊(20)和毛刷本體(23)，所述毛刷本體(23)與滑塊(20)固定連接，所述滑塊(20)滑動連接在固定座(16)的內部，所述固定座(16)的表面固定連接有絲桿(18)，所述刮板(8)的表面開設有方槽孔(17)，所述絲桿(18)插設在方槽孔(17)的內部，所述絲桿(18)的另一端螺紋連接有緊固螺母(19)。

7.根據權利要求6所述的具有排料結構的立方氮化硼磨盤，其特征在于：所述固定座(16)的表面開設有滑槽(21)，所述滑塊(20)滑動連接在滑槽(21)的內部，所述滑槽(21)的內部表面固定連接有二號磁鐵(22)，所述二號磁鐵(22)與滑塊(20)吸附連接。

技術總結
本技術涉及磨盤技術領域，具體為一種具有排料結構的立方氮化硼磨盤，包括操作臺，所述操作臺的表面固定連接有承接臺，所述承接臺的內部底面固定連接有下磨盤，所述下磨盤的表面轉動連接有上磨盤，所述上磨盤的表面設置有刮板，所述刮板的表面固定連接有T形塊，所述上磨盤的表面開設有T形槽，所述T形塊滑動連接在T形槽的內部，所述T形槽的內部固定連接有一號磁鐵，所述一號磁鐵與T形塊吸附連接。本技術中實現了對研磨過程中落入承接臺內的粉末狀物料進行自動刮除，避免手動對承接臺內的物料進行清理的工作，有利于提高對物料清理的便利性和快捷性，提高研磨的工作效率，通過設置一號磁鐵，有利于提高刮板與上磨盤連接的牢固性。

技術研發人員：徐志強,徐金順
受保護的技術使用者：南京浩安機械刀具有限公司
技術研發日：20240709
技術公布日：2025/4/28
