本技術屬于原煤破碎，尤其是一種原煤破碎裝置。

背景技術：

1、原煤是指煤礦生產出來的未經洗選、篩選加工而只經人工揀矸和雜物的產品，包括天然焦及劣質煤，不包括低熱值煤(如石煤、泥炭、油頁巖等)，原煤按其成因可分為腐植煤、腐泥煤和腐植腐泥煤三大類，按其碳化程度可分為泥煤、褐煤、煙煤、無煙煤。

2、在使用原煤破碎機對原煤進行破碎過程中，會產生灰塵，為了保障工作人員的身體健康，需要對灰塵進行遏制，可現有技術中，大多數原煤破碎機對灰塵的遏制方式都是在原煤破碎機上增加一個蓋板，這就導致在加料時，需要工作人員反復的將蓋板打開和關上，不僅會增加工作人員的工作量，還會降低原煤的破碎效率。

技術實現思路

1、本實用新型的目的在于提供一種原煤破碎裝置，以解決背景技術中提出的問題。

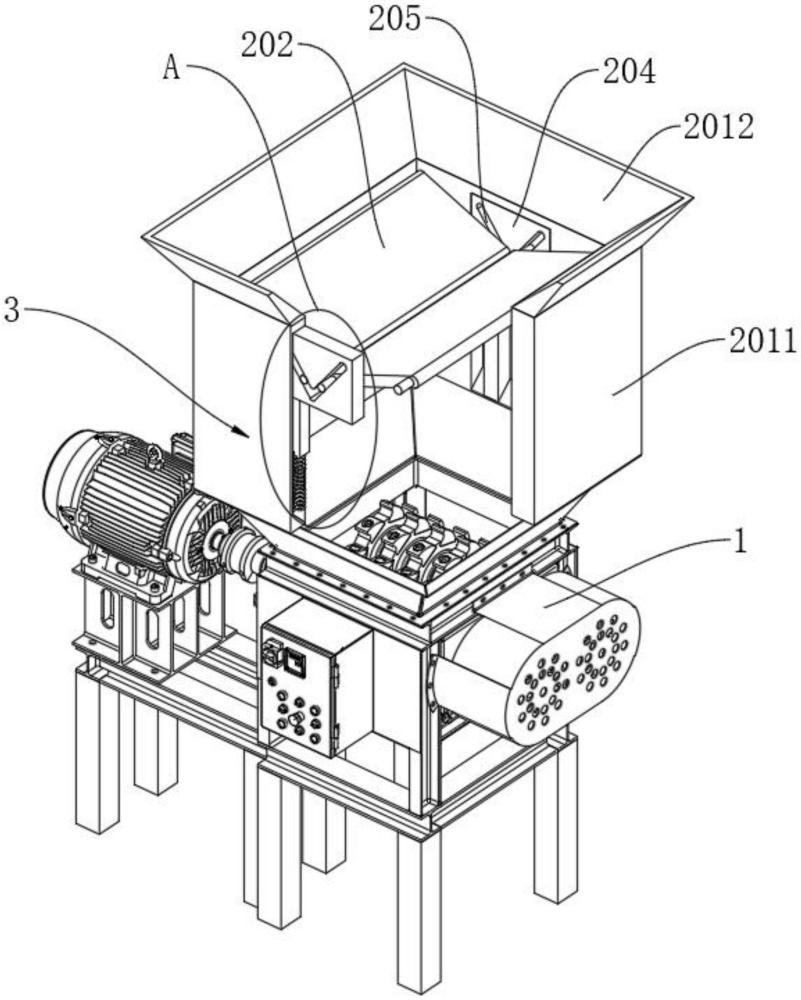

2、為實現上述目的，本實用新型提供如下技術方案：一種原煤破碎裝置，包括破碎機本體、厄塵組件和彈力組件；所述厄塵組件布置于所述破碎機本體入料口處；其中，所述厄塵組件包括厄塵箱本體、厄塵板、活動槽、活動板、限位槽和限位塊；所述厄塵箱本體固設于所述破碎機本體入料口上；其中，所述厄塵箱本體包括箱體和投料口；兩個所述厄塵板通過轉動軸對稱設于所述箱體內；其中，所述厄塵板與箱體轉動配合；所述箱體內壁兩側對稱開設有活動槽；所述活動板通過彈力組件滑動設于活動槽內；所述活動板上開設有限位槽；兩個所述限位塊對稱滑動設于所述限位槽內，且所述限位塊端部穿過限位槽與厄塵板固定連接。

3、作為優選的實施方案，所述投料口為從上到下口徑逐漸變小的棱錐型結構。

4、作為優選的實施方案，所述厄塵板呈傾斜結構，且所述厄塵板高端靠近投料口方向設置，所述厄塵板低端遠離投料口方向設置。

5、作為優選的實施方案，所述活動槽呈直角梯形結構，兩個所述活動槽相對一側尺寸大于兩個活動槽相背離一側尺寸，且所述活動槽傾斜面遠離投料口方向設置。

6、作為優選的實施方案，所述限位槽呈v型結構，且所述限位槽尖端遠離投料口方向設置。

7、作為優選的實施方案，所述彈力組件包括固定塊、彈簧槽、滑動塊和回力彈簧；至少一個所述固定塊固設于所述活動槽內；所述固定塊靠近活動板一側開設有彈簧槽；所述滑動塊滑動設于所述彈簧槽內，且所述滑動塊端部穿過彈簧槽與活動板固定連接；所述回力彈簧兩端分別與彈簧槽內壁和滑動塊固定連接。

8、作為優選的實施方案，所述固定塊底面設置成斜面，且所述斜面固定在活動槽傾斜面上。

9、與現有技術相比，本實用新型的技術效果和優點：

10、該原煤破碎裝置，通過設置厄塵組件，在使用時，先啟動破碎機本體，接著，將原煤投入投料口內，由于原煤的自身重量，會使兩個厄塵板通過轉動軸在箱體內相背離發生轉動，使限位塊擠壓限位槽內壁，使兩個限位塊在限位槽內相背離滑動，使活動板通過彈力組件在活動槽內向下滑動，使原煤可以從兩個厄塵板之間的縫隙掉落進破碎機本體入料口內，通過破碎機本體上的破碎機構實現對原煤的破碎，本實用新型操作簡單，布局合理，厄塵效果好。

11、該原煤破碎裝置，通過設置固定塊、彈簧槽、滑動塊和回力彈簧，活動板在活動槽內向下滑動時，會使滑動塊在彈簧槽內向下滑動，使回力彈簧受力收縮，可根據原煤的自身重量，使厄塵板自動轉動至原來位置，在進行厄塵的同時，還可以方便下次向投料口內投入原煤，從而提高了本實用新型的實用性。

技術特征：

1.一種原煤破碎裝置，其特征在于，包括：

2.根據權利要求1所述的一種原煤破碎裝置，其特征在于，所述投料口(2012)為從上到下口徑逐漸變小的棱錐型結構。

3.根據權利要求2所述的一種原煤破碎裝置，其特征在于，所述厄塵板(202)呈傾斜結構，且所述厄塵板(202)高端靠近投料口(2012)方向設置，所述厄塵板(202)低端遠離投料口(2012)方向設置。

4.根據權利要求3所述的一種原煤破碎裝置，其特征在于，所述活動槽(203)呈直角梯形結構，兩個所述活動槽(203)相對一側尺寸大于兩個活動槽(203)相背離一側尺寸，且所述活動槽(203)傾斜面遠離投料口(2012)方向設置。

5.根據權利要求4所述的一種原煤破碎裝置，其特征在于，所述限位槽(205)呈v型結構，且所述限位槽(205)尖端遠離投料口(2012)方向設置。

6.根據權利要求4所述的一種原煤破碎裝置，其特征在于，所述彈力組件(3)包括：

7.根據權利要求6所述的一種原煤破碎裝置，其特征在于，所述固定塊(301)底面設置成斜面，且所述斜面固定在活動槽(203)傾斜面上。

技術總結
本技術公開了一種原煤破碎裝置，屬于原煤破碎技術領域，包括破碎機本體、厄塵組件和彈力組件；所述厄塵組件布置于所述破碎機本體入料口處；所述厄塵組件包括厄塵箱本體、厄塵板、活動槽、活動板、限位槽和限位塊；所述厄塵箱本體固設于所述破碎機本體入料口上；所述厄塵箱本體包括箱體和投料口；兩個所述厄塵板通過轉動軸對稱設于所述箱體內；其中，所述厄塵板與箱體轉動配合；所述箱體內壁兩側對稱開設有活動槽；所述活動板通過彈力組件滑動設于活動槽內；所述活動板上開設有限位槽；兩個所述限位塊對稱設于所述限位槽內，且所述限位塊端部穿過限位槽與厄塵板固定連接，該原煤破碎裝置，操作簡單，布局合理，厄塵效果好。

技術研發人員：李少培
受保護的技術使用者：河南禹鐵新能源科技有限公司
技術研發日：20240705
技術公布日：2025/4/28
