本技術屬于汽車配件加工設備，具體涉及一種汽車保險杠涂裝線用可伸展滑橇。

背景技術：

1、涂裝行業使用的地面輸送系統主要包括地拖鏈、地面摩擦輸送系統和地面滑橇輸送系統，其中，地面滑橇輸送系統因其具有可靠性高、工件轉送回轉半徑小、敷設便捷且柔性化程度好的優點被廣泛應用于汽車制造工業中，汽車保險杠噴涂是汽車零部件生產制造的關鍵環節之一，用于保險杠涂裝線上的輕型滑橇是在整個生產工藝中攜帶保險杠完成噴涂前處理、烘干、噴涂、流平、烘干在線檢查和倉儲的關鍵工裝。

2、但是市面上使用的滑橇多為矩形框架類結構，用于懸掛汽車保險杠并由地面滑橇輸送系統運送到各個工位完成特定的工藝，為了讓噴涂機械手能夠全方位地完成保險杠噴涂，各個保險杠在滑橇上的擺放間距較大，勢必造成滑橇空間的浪費，且不利于運轉的倉儲。

技術實現思路

1、發明目的：為了克服現有技術的不足，本實用新型的目的在于提供一種提高保險杠倉儲空間利用率、提高輸送穩定性的汽車保險杠涂裝線用可伸展滑橇。

2、技術方案：本實用新型所述的一種汽車保險杠涂裝線用可伸展滑橇，包括提升支架總成、滑橇輸送鏈、滑橇支架總成、伸縮傳動機構和保險杠工裝總成，滑橇支架總成的內側設置有伸縮傳動機構，滑橇支架總成的外側設置有保險杠工裝總成，滑橇支架總成內側的底部設置有提升支架總成，滑橇支架總成設置于滑橇輸送鏈的頂部，滑橇輸送鏈頂端的中部固定連接有提升導軌。

3、進一步的，提升支架總成包括提升縱梁、滾輪支架、提升滾輪、固定角件和提升橫梁，提升橫梁的兩側分別固定連接于兩側的提升縱梁內側，滾輪支架固定連接于中間的提升橫梁底端，提升滾輪活動連接于滾輪支架的內側，提升滾輪的底部與提升導軌的頂部活動連接，固定角件固定連接于提升縱梁、滾輪支架和提升橫梁之間的連接夾角。提升橫梁之間呈等距設置。優選地，提升縱梁設置有兩組，提升橫梁設置有三組。

4、進一步的，滑橇支架總成包括驅動導軌、支架底座、連接安裝槽、滑橇立柱、滑橇橫梁、一級伸縮桿，支架底座固定連接于滑橇立柱的底部，滑橇橫梁的兩端固定連接于同一橫向設置的滑橇立柱內側，一級伸縮桿活動連接于滑橇立柱的內腔并貫穿至滑橇立柱頂端的外側。滑橇立柱呈矩形四角分布設置。優選地，滑橇立柱設置有四個。

5、進一步的，滑橇支架總成還包括頂部導軌、二級伸縮桿，二級伸縮桿活動連接于一級伸縮桿的內側，連接安裝槽分別固定連接于滑橇立柱、一級伸縮桿和二級伸縮桿的外側，驅動導軌固定連接于滑橇立柱內側的底部，頂部導軌固定連接于二級伸縮桿外側的底部。

6、進一步的，滑橇支架總成還包括墊塊、頂部滑塊、中間滑塊和中間導軌，墊塊固定連接于一級伸縮桿內側的頂端，頂部滑塊固定連接于墊塊的內側，頂部滑塊活動套接于頂部導軌的表面，中間滑塊固定連接于一級伸縮桿外側的底端，中間導軌固定連接于滑橇立柱內腔的頂端，中間滑塊活動套接于中間導軌的表面。

7、進一步的，伸縮傳動機構包括滑塊固定塊、驅動滑塊、驅動連桿、曲桿和推桿，滑塊固定塊的一端固定連接于提升縱梁的外側，驅動滑塊的一面固定連接于滑塊固定塊的另一端，驅動滑塊的另一面活動套接于驅動導軌的表面，驅動連桿的一端與驅動滑塊的內側鉸接，驅動連桿的另一端與曲桿的中心點鉸接，曲桿的一端與滑橇立柱鉸接，曲桿的另一端與推桿的一端鉸接，推桿的另一端與二級伸縮桿鉸接。

8、進一步的，保險杠工裝總成包括懸掛框架、保險杠本體和連接定位塊，懸掛框架的一端固定插接于連接安裝槽的內腔，連接定位塊設置有三組，連接定位塊呈等距均勻固定安裝于懸掛框架的另一端，保險杠本體的內側固定安裝于連接定位塊的外側。

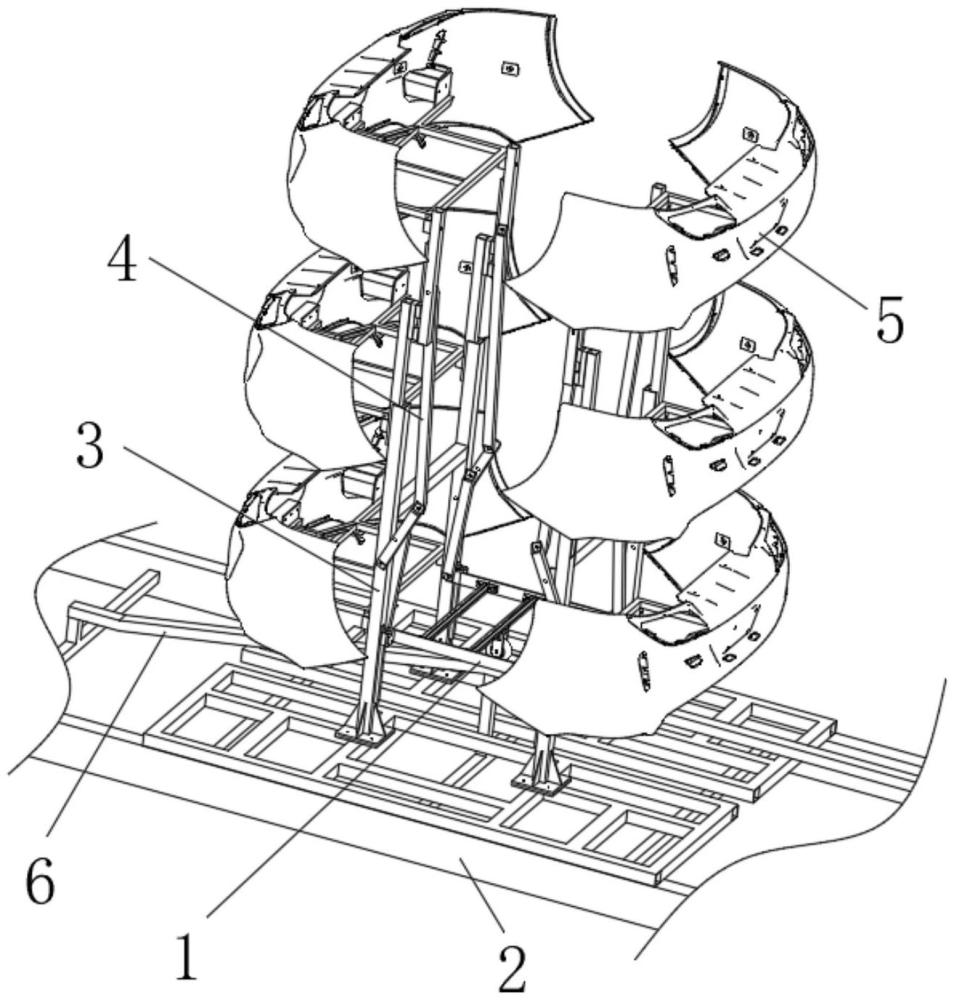

9、工作原理：當本裝置在滑橇輸送鏈頂部沒有提升導軌的位置移動時，伸縮傳動機構在重力作用下處于如圖所示的收縮狀態，此時各個保險杠本體在本裝置的擺放間距最小，即在流轉、倉儲時處于收縮狀態，保證運送平穩性并提高倉儲空間利用率。當本裝置移動至提升導軌的位置時，通過提升導軌的設置托起提升滾輪進行向上移動，通過提升滾輪的上移帶動提升縱梁進行上移，通過提升縱梁的上移帶動滑塊固定塊進行移動，通過滑塊固定塊的移動帶動驅動滑塊沿驅動導軌進行上移，通過驅動滑塊的上移依次帶動驅動連桿、曲桿和推桿進行移動，將移動動能傳輸至二級伸縮桿，從而帶動二級伸縮桿進行上移，當二級伸縮桿上移至極限位置時，通過二級伸縮桿的移動帶動一級伸縮桿進行上移，直到達到其極限位置。

10、有益效果：本實用新型和現有技術相比，具有如下特點：

11、1、能夠提高保險杠倉儲空間的利用率和輸送穩定性，受力均勻性好，方便在保險杠涂裝線上實現上料、噴涂、流平、運送、倉儲一體化工藝流程，能夠有效解決現有保險杠噴涂滑橇伸縮機構受力不均、不能保證伸縮動作的穩定性、可能會出現卡死的問題；

12、2、可伸展滑橇為純機械結構，沒有使用電機、控制器等電控設備，沒有增加噴涂防護難度和電源供應難度；

13、3、保險杠在噴涂滑橇上的安裝方向有兩種，可完成保險杠左右兩邊和端面的噴涂。

技術特征：

1.一種汽車保險杠涂裝線用可伸展滑橇，其特征在于：包括提升支架總成(1)、滑橇輸送鏈(2)、滑橇支架總成(3)、伸縮傳動機構(4)和保險杠工裝總成(5)，所述滑橇支架總成(3)的內側設置有伸縮傳動機構(4)，所述滑橇支架總成(3)的外側設置有保險杠工裝總成(5)，所述滑橇支架總成(3)內側的底部設置有提升支架總成(1)，所述滑橇支架總成(3)設置于滑橇輸送鏈(2)的頂部，所述滑橇輸送鏈(2)頂端的中部固定連接有提升導軌(6)。

2.根據權利要求1所述的一種汽車保險杠涂裝線用可伸展滑橇，其特征在于：所述提升支架總成(1)包括提升縱梁(101)、滾輪支架(102)、提升滾輪(103)、固定角件(104)和提升橫梁(105)，所述提升橫梁(105)的兩側分別固定連接于兩側的提升縱梁(101)內側；所述滾輪支架(102)固定連接于中間的提升橫梁(105)底端，所述提升滾輪(103)活動連接于滾輪支架(102)的內側，所述提升滾輪(103)的底部與提升導軌(6)的頂部活動連接，所述固定角件(104)固定連接于提升縱梁(101)、滾輪支架(102)和提升橫梁(105)之間的連接夾角。

3.根據權利要求2所述的一種汽車保險杠涂裝線用可伸展滑橇，其特征在于：所述提升橫梁(105)之間呈等距設置。

4.根據權利要求1所述的一種汽車保險杠涂裝線用可伸展滑橇，其特征在于：所述滑橇支架總成(3)包括驅動導軌(301)、支架底座(302)、連接安裝槽(303)、滑橇立柱(304)、滑橇橫梁(305)、一級伸縮桿(306)，所述支架底座(302)固定連接于滑橇立柱(304)的底部，所述滑橇橫梁(305)的兩端固定連接于同一橫向設置的滑橇立柱(304)內側，所述一級伸縮桿(306)活動連接于滑橇立柱(304)的內腔并貫穿至滑橇立柱(304)頂端的外側。

5.根據權利要求4所述的一種汽車保險杠涂裝線用可伸展滑橇，其特征在于：所述滑橇立柱(304)呈矩形四角分布設置。

6.根據權利要求4所述的一種汽車保險杠涂裝線用可伸展滑橇，其特征在于：所述滑橇支架總成(3)還包括頂部導軌(307)、二級伸縮桿(308)，所述二級伸縮桿(308)活動連接于一級伸縮桿(306)的內側，所述連接安裝槽(303)分別固定連接于滑橇立柱(304)、一級伸縮桿(306)和二級伸縮桿(308)的外側，所述驅動導軌(301)固定連接于滑橇立柱(304)內側的底部，所述頂部導軌(307)固定連接于二級伸縮桿(308)外側的底部。

7.根據權利要求6所述的一種汽車保險杠涂裝線用可伸展滑橇，其特征在于：所述滑橇支架總成(3)還包括墊塊(309)、頂部滑塊(310)、中間滑塊(311)和中間導軌(312)，所述墊塊(309)固定連接于一級伸縮桿(306)內側的頂端，所述頂部滑塊(310)固定連接于墊塊(309)的內側，所述頂部滑塊(310)活動套接于頂部導軌(307)的表面，所述中間滑塊(311)固定連接于一級伸縮桿(306)外側的底端，所述中間導軌(312)固定連接于滑橇立柱(304)內腔的頂端，所述中間滑塊(311)活動套接于中間導軌(312)的表面。

8.根據權利要求1所述的一種汽車保險杠涂裝線用可伸展滑橇，其特征在于：所述伸縮傳動機構(4)包括滑塊固定塊(401)、驅動滑塊(402)、驅動連桿(403)、曲桿(404)和推桿(405)，所述滑塊固定塊(401)的一端固定連接于提升縱梁(101)的外側，所述驅動滑塊(402)的一面固定連接于滑塊固定塊(401)的另一端。

9.根據權利要求8所述的一種汽車保險杠涂裝線用可伸展滑橇，其特征在于：所述驅動滑塊(402)的另一面活動套接于驅動導軌(301)的表面，所述驅動連桿(403)的一端與驅動滑塊(402)的內側鉸接，所述驅動連桿(403)的另一端與曲桿(404)的中心點鉸接，所述曲桿(404)的一端與滑橇立柱(304)鉸接，所述曲桿(404)的另一端與推桿(405)的一端鉸接，所述推桿(405)的另一端與二級伸縮桿(308)鉸接。

10.根據權利要求1所述的一種汽車保險杠涂裝線用可伸展滑橇，其特征在于：所述保險杠工裝總成(5)包括懸掛框架(501)、保險杠本體(502)和連接定位塊(503)，所述懸掛框架(501)的一端固定插接于連接安裝槽(303)的內腔，所述連接定位塊(503)設置有三組，所述連接定位塊(503)呈等距均勻固定安裝于懸掛框架(501)的另一端，所述保險杠本體(502)的內側固定安裝于連接定位塊(503)的外側。

技術總結
本技術公開了一種汽車保險杠涂裝線用可伸展滑橇，包括提升支架總成、滑橇輸送鏈、滑橇支架總成、伸縮傳動機構和保險杠工裝總成，滑橇支架總成的內側設置有伸縮傳動機構，滑橇支架總成的外側設置有保險杠工裝總成，滑橇支架總成內側的底部設置有提升支架總成，滑橇支架總成設置于滑橇輸送鏈的頂部，滑橇輸送鏈頂端的中部固定連接有提升導軌。本技術能夠提高保險杠倉儲空間的利用率和輸送穩定性，受力均勻性好，方便在保險杠涂裝線上實現上料、噴涂、流平、運送、倉儲一體化工藝流程，能夠有效解決現有保險杠噴涂滑橇伸縮機構受力不均、不能保證伸縮動作的穩定性、可能會卡死的問題；為純機械結構，不增加噴涂防護難度和電源供應難度。
