本技術涉及自動裁管機，特別涉及一種渦流槳式潛水攪拌器。

背景技術：

1、潛水攪拌機又稱潛水推進器，適用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、稀泥漿、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀，是市政和工業污水處理工藝流程上的重要設備。

2、現有的潛水攪拌器在運輸時，其一般為直接放入木箱內部進行運輸，而其在木箱內部不具備限位以及防護結構，導致其在運輸過程中容易與木箱內壁碰撞，并且運輸狀態的潛水攪拌器其線纜外部纏繞大量粘性膠帶，使得使用者不便于拆解，為此需要一種承載、防護以及限位功能的渦流槳式潛水攪拌器。

技術實現思路

1、本實用新型提供一種渦流槳式潛水攪拌器，旨在解決現有的潛水攪拌器在運輸時，其一般為直接放入木箱內部進行運輸，而其在木箱內部不具備限位以及防護結構，導致其在運輸過程中容易與木箱內壁碰撞，并且運輸狀態的潛水攪拌器其線纜外部纏繞大量粘性膠帶，使得使用者不便于拆解，為此需要一種承載、防護以及限位功能的渦流槳式潛水攪拌器。

2、本實用新型是這樣實現的，一種渦流槳式潛水攪拌器，包括潛水攪拌器本體，所述潛水攪拌器本體的外側設置有輔助機構，所述輔助機構包括承載組件和限位組件，所述承載組件設置在潛水攪拌器本體的外側，所述限位組件設置在承載組件的內側；

3、所述承載組件包括承載框架、支撐柱和輔助支撐桿，所述承載框架設置在潛水攪拌器本體的外側，所述支撐柱固定連接在承載框架底部的四角，所述輔助支撐桿固定連接在承載框架內側底部的前側和后側；

4、所述限位組件包括限制板、固定板和收卷盤，所述限制板固定連接在承載框架內側的后側，所述固定板固定連接在承載框架內側的前側，所述收卷盤卡接在承載框架內側的左側。

5、為了達到方便使用者使用吊裝機械移動承載框架的效果，作為本實用新型的一種渦流槳式潛水攪拌器優選的，所述承載框架頂部的兩側均固定連接有承載塊，所述承載塊的頂部固定連接有掛鉤。

6、為了達到方便使用者移動承載框架的效果，作為本實用新型的一種渦流槳式潛水攪拌器優選的，所述支撐柱內側的底部轉動連接有移動輪，所述移動輪的表面開設有防滑紋路。

7、為了達到承載限制板以及固定板的效果，作為本實用新型的一種渦流槳式潛水攪拌器優選的，所述輔助支撐桿頂部的后側與限制板的底部固定連接，所述輔助支撐桿頂部的前側與固定板的底部固定連接。

8、為了達到接納潛水攪拌器本體的效果，作為本實用新型的一種渦流槳式潛水攪拌器優選的，所述限制板頂部的表面和固定板頂部的表面均呈圓弧形狀，所述限制板頂部的表面和固定板頂部的表面均與潛水攪拌器本體底部的表面接觸。

9、為了達到輔助收卷盤限制潛水攪拌器本體內部線纜的效果，作為本實用新型的一種渦流槳式潛水攪拌器優選的，所述承載框架內側后側的左側螺紋連接有承載桿，所述承載桿的右側固定連接有閉合環。

10、為了達到固定閉合環的效果，作為本實用新型的一種渦流槳式潛水攪拌器優選的，所述閉合環的后側螺紋連接有固定桿，所述固定桿的右側固定連接有旋轉把手。

11、為了達到輔助固定潛水攪拌器本體的效果，作為本實用新型的一種渦流槳式潛水攪拌器優選的，所述承載框架頂部的前側卡接有輔助下壓桿，所述輔助下壓桿的底部固定連接有卡合板。

12、與現有技術相比，本實用新型的有益效果是：

13、該渦流槳式潛水攪拌器，通過設置承載組件和限位組件，在使用該渦流槳式潛水攪拌器時，可以將承載組件以及收集組件與潛水攪拌器本體進行組合并移動至合適工作位置，使得使用者可以使用吊裝機械將潛水攪拌器本體運輸至承載組件以及限位組件內部，使得承載組件和限位組件可以承載防護以及對其內部線纜進行限位處理，以用于方便使用者將其移動至木箱內部，以此使得該渦流槳式潛水攪拌器在運輸時，其在木箱內部具備限位以及防護結構，避免其在運輸過程中與木箱內壁碰撞，并且運輸狀態的潛水攪拌器其線纜可以使用限位組件快速限位，從而使得其外部無需纏繞大量粘性膠帶，從而方便使用者拆解。

技術特征：

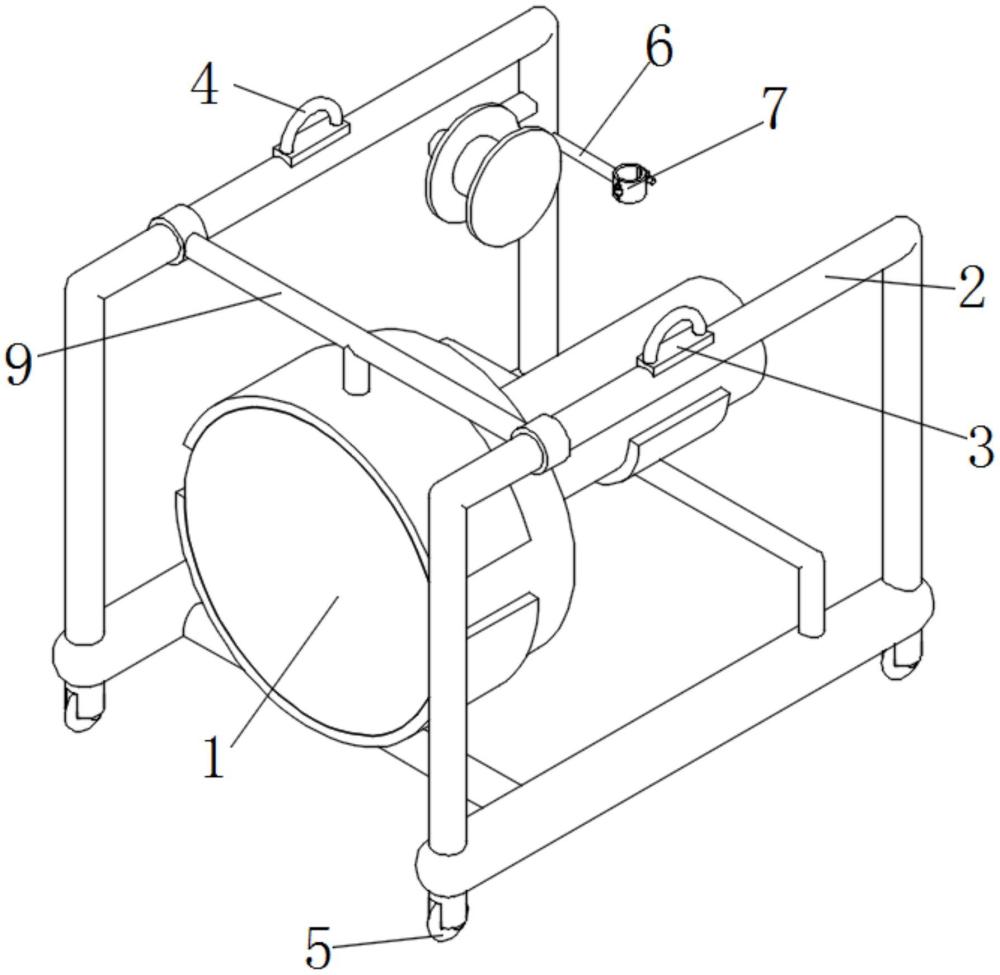

1.一種渦流槳式潛水攪拌器，包括潛水攪拌器本體(1)，其特征在于：所述潛水攪拌器本體(1)的外側設置有輔助機構(2)，所述輔助機構(2)包括承載組件(201)和限位組件(202)，所述承載組件(201)設置在潛水攪拌器本體(1)本體的外側，所述限位組件(202)設置在承載組件(201)的內側；

2.根據權利要求1所述的一種渦流槳式潛水攪拌器，其特征在于：所述承載框架(2011)頂部的兩側均固定連接有承載塊(3)，所述承載塊(3)的頂部固定連接有掛鉤(4)。

3.根據權利要求1所述的一種渦流槳式潛水攪拌器，其特征在于：所述支撐柱(2012)內側的底部轉動連接有移動輪(5)，所述移動輪(5)的表面開設有防滑紋路。

4.根據權利要求1所述的一種渦流槳式潛水攪拌器，其特征在于：所述輔助支撐桿(2013)頂部的后側與限制板(2021)的底部固定連接，所述輔助支撐桿(2013)頂部的前側與固定板(2022)的底部固定連接。

5.根據權利要求1所述的一種渦流槳式潛水攪拌器，其特征在于：所述限制板(2021)頂部的表面和固定板(2022)頂部的表面均呈圓弧形狀，所述限制板(2021)頂部的表面和固定板(2022)頂部的表面均與潛水攪拌器本體(1)底部的表面接觸。

6.根據權利要求1所述的一種渦流槳式潛水攪拌器，其特征在于：所述承載框架(2011)內側后側的左側螺紋連接有承載桿(6)，所述承載桿(6)的右側固定連接有閉合環(7)。

7.根據權利要求6所述的一種渦流槳式潛水攪拌器，其特征在于：所述閉合環(7)的后側螺紋連接有固定桿(8)，所述固定桿(8)的右側固定連接有旋轉把手。

8.根據權利要求1所述的一種渦流槳式潛水攪拌器，其特征在于：所述承載框架(2011)頂部的前側卡接有輔助下壓桿(9)，所述輔助下壓桿(9)的底部固定連接有卡合板。

技術總結
本技術公開了一種渦流槳式潛水攪拌器，屬于潛水攪拌器技術領域，其技術方案要點包括潛水攪拌器本體，所述潛水攪拌器本體的外側設置有輔助機構，所述輔助機構包括承載組件和限位組件，所述承載組件設置在潛水攪拌器本體本體的外側，所述限位組件設置在承載組件的內側，通過設置承載組件和限位組件，使得該渦流槳式潛水攪拌器在運輸時，可以將承載組件以及收集組件與潛水攪拌器本體進行組合并移動至合適工作位置，其在木箱內部具備限位以及防護結構，避免其在運輸過程中與木箱內壁碰撞，并且運輸狀態的潛水攪拌器其線纜可以使用限位組件快速限位，從而使得其外部無需纏繞大量粘性膠帶，從而方便使用者拆解。

技術研發人員：張益昌,宣正利,張金標
受保護的技術使用者：南京奧伯爾環保設備有限公司
技術研發日：20240711
技術公布日：2025/4/28
