本申請涉及混凝土外加劑的，尤其是涉及一種csh凝膠型早強劑的提純?cè)O(shè)備。

背景技術：

1、csh凝膠型早強劑(水化硅酸鈣凝膠型早強劑)作為一種新型高效早強型外加劑，不僅可以大幅提升混凝土的早期力學性能，還能有效提升預制構件生產中的模板周轉率，已越來越多地應用于工程實踐之中。

2、csh凝膠型早強劑制備產物硝酸鈉會大幅增加早強劑的堿含量，造成堿骨料反應，影響混凝土的耐久性能。傳統提純過程中需要配合添加硅酸鈉溶液與硝酸鈣溶液混進行多次壓濾操作。在壓濾操作過程中，每次操作后需要將濾餅取出，然后再混合硅酸鈉溶液、硝酸鈣溶液混等藥劑重復進行壓濾。在上述操作過程中，需要將濾餅取出并利用額外的設備對其和藥劑進行混合，再進行壓濾操作，使得操作較為繁瑣不便。

技術實現思路

1、為了改善csh凝膠型早強劑加工過程中需要將濾餅取出并利用額外的設備對其和藥劑進行混合，再進行壓濾操作，使得操作較為繁瑣不便的問題，本申請?zhí)峁┮环Ncsh凝膠型早強劑的提純?cè)O(shè)備。

2、本申請?zhí)峁┑囊环Ncsh凝膠型早強劑的提純?cè)O(shè)備采用如下的技術方案：

3、一種csh凝膠型早強劑的提純?cè)O(shè)備，包括壓濾室、兩組位移組件、壓濾板、攪拌電機以及攪拌器，兩組所述位移組件安裝設置在壓濾室上，并且兩組所述位移組件的上方分別安裝設置壓濾板以及攪拌電機，所述攪拌電機的輸出端與攪拌器相連接，使得兩組所述位移組件分別調整壓濾板以及攪拌電機和攪拌器的位置狀態，所述壓濾室包括料倉、過濾板、導流座以及兩組導向管，所述料倉的頂部形成有開口，所述過濾板固定連接在料倉的內底部，所述導流座連通設置在料倉的下端，兩組所述導向管均固定連接在料倉的外側，并且每組所述導向管的外壁上均形成有與位移組件相配合的定位槽，所述位移組件包括驅動電機、傳動組件、絲桿以及位移臺，所述驅動電機安裝設置在相鄰導向管的外側，并且所述驅動電機的輸出端利用傳動組件與絲桿的下端相連接，使得絲桿可旋轉地設置于相鄰導向管的內腔中，所述位移臺的一端穿過所述定位槽并套設在絲桿的外壁上與之螺紋連接，所述位移臺的另一端位于導向管的外側并支撐安裝壓濾板或攪拌電機，所述位移臺在絲桿的調節以及定位槽的導向下改變位置狀態。

4、更進一步地，所述傳動組件包括主動錐齒輪以及從動錐齒輪，所述主動錐齒輪和從動錐齒輪分別固定連接在驅動電機的輸出端以及絲桿外壁的下端，并且主動錐齒輪和從動錐齒輪之間相互嚙合，所述位移臺包括外部支架、絲座以及連接臂，所述外部支架套設在導向管的外側，所述絲座套設在絲桿的外側并與之螺紋連接，所述絲座的外壁和外部支架相鄰端的內壁之間利用連接臂固定連接。

5、更進一步地，所述定位槽包括轉向引導槽以及升降引導槽，所述轉向引導槽延導向管徑向延伸地形成在其外壁上，所述升降引導槽延導向管軸向延伸地形成在其外壁上，并且升降引導槽的頂端與轉向引導槽之間連通，所述連接臂穿過轉向引導槽或升降引導槽，所述轉向引導槽的高度以及升降引導槽的寬度均與連接臂的寬度相適配。

6、更進一步地，還包括蓋板，所述蓋板設置在攪拌電機和攪拌器之間，并且蓋板固定連接在相鄰位移臺的下方，所述蓋板的直徑以及壓濾板的直徑均與料倉的內徑相適配。

7、本申請的有益技術效果為：通過兩組位移組件可以分別驅動壓濾板以及攪拌電機和攪拌器移入或移出料倉，從而使得在加工過程中可以對原料進行壓濾處理，并且還可以對進行壓濾后的濾餅再添加藥劑并進行混合處理，從而方便加工人員對原料進行提純加工。

技術特征：

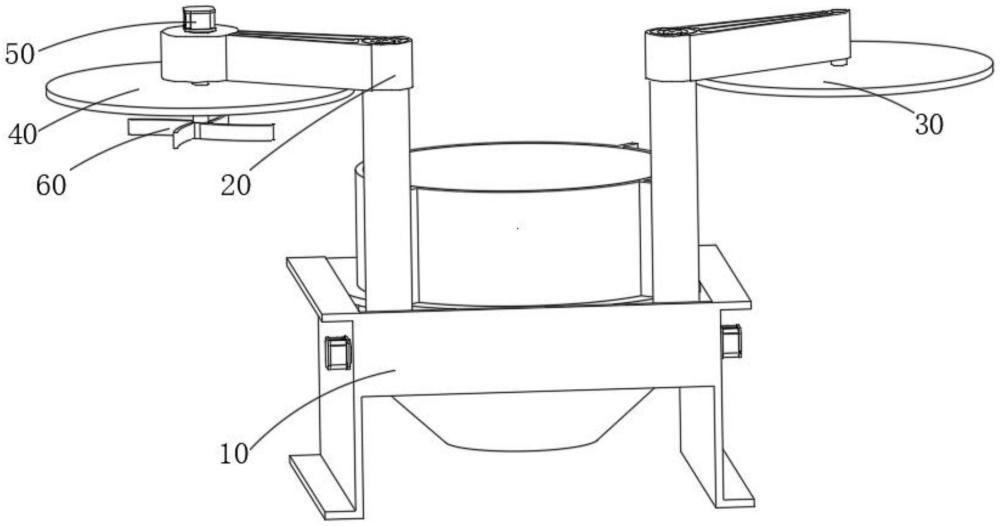

1.一種csh凝膠型早強劑的提純?cè)O(shè)備，其特征在于，包括壓濾室（10）、兩組位移組件（20）、壓濾板（30）、攪拌電機（50）以及攪拌器（60），兩組所述位移組件（20）安裝設置在壓濾室（10）上，并且兩組所述位移組件（20）的上方分別安裝設置壓濾板（30）以及攪拌電機（50），所述攪拌電機（50）的輸出端與攪拌器（60）相連接，使得兩組所述位移組件（20）分別調整壓濾板（30）以及攪拌電機（50）和攪拌器（60）的位置狀態，

2.根據權利要求1所述的一種csh凝膠型早強劑的提純?cè)O(shè)備，其特征在于，所述傳動組件包括主動錐齒輪（22）以及從動錐齒輪（23），所述主動錐齒輪（22）和從動錐齒輪（23）分別固定連接在驅動電機（21）的輸出端以及絲桿（24）外壁的下端，并且主動錐齒輪（22）和從動錐齒輪（23）之間相互嚙合。

3.根據權利要求1或2所述的一種csh凝膠型早強劑的提純?cè)O(shè)備，其特征在于，所述位移臺（25）包括外部支架（251）、絲座（252）以及連接臂（253），所述外部支架（251）套設在導向管（15）的外側，所述絲座（252）套設在絲桿（24）的外側并與之螺紋連接，所述絲座（252）的外壁和外部支架（251）相鄰端的內壁之間利用連接臂（253）固定連接。

4.根據權利要求3所述的一種csh凝膠型早強劑的提純?cè)O(shè)備，其特征在于，所述定位槽包括轉向引導槽（16）以及升降引導槽（17），所述轉向引導槽（16）延導向管（15）徑向延伸地形成在其外壁上，所述升降引導槽（17）延導向管（15）軸向延伸地形成在其外壁上，并且升降引導槽（17）的頂端與轉向引導槽（16）之間連通，所述連接臂（253）穿過轉向引導槽（16）或升降引導槽（17）。

5.根據權利要求4所述的一種csh凝膠型早強劑的提純?cè)O(shè)備，其特征在于，所述轉向引導槽（16）的高度以及升降引導槽（17）的寬度均與連接臂（253）的寬度相適配。

6.根據權利要求1所述的一種csh凝膠型早強劑的提純?cè)O(shè)備，其特征在于，所述壓濾室（10）還包括支撐臺（11），所述支撐臺（11）設置在支撐臺（11）的外側并分別與料倉（12）的外壁以及導向管（15）的下端固定連接，所述導流座（14）的下端至支撐臺（11）的底部之間具有間距。

7.根據權利要求6所述的一種csh凝膠型早強劑的提純?cè)O(shè)備，其特征在于，還包括蓋板（40），所述蓋板（40）設置在攪拌電機（50）和攪拌器（60）之間，并且蓋板（40）固定連接在相鄰位移臺（25）的下方。

8.根據權利要求7所述的一種csh凝膠型早強劑的提純?cè)O(shè)備，其特征在于，所述蓋板（40）的直徑以及壓濾板（30）的直徑均與料倉（12）的內徑相適配。

技術總結
本申請涉及一種CSH凝膠型早強劑的提純?cè)O(shè)備，包括壓濾室、兩組位移組件、壓濾板、攪拌電機以及攪拌器，兩組所述位移組件安裝設置在壓濾室上并且兩組所述位移組件的上方分別安裝設置壓濾板以及攪拌電機，所述攪拌電機的輸出端與攪拌器相連接，使得兩組所述位移組件分別調整壓濾板以及攪拌電機和攪拌器的位置狀態，所述壓濾室包括料倉、過濾板、導流座以及兩組導向管，所述料倉的頂部形成有開口，所述過濾板固定連接在料倉的內底部。通過兩組位移組件可以分別驅動壓濾板以及攪拌電機和攪拌器移入或移出料倉，從而使得在加工過程中可以對原料進行壓濾處理，并且還可以對進行壓濾后的濾餅再添加藥劑并進行混合處理。

技術研發人員：劉漢華,劉錕,梁寒琴,周茉
受保護的技術使用者：武漢華強新型建筑材料有限公司
技術研發日：20240715
技術公布日：2025/4/28
