本技術涉及pbt共聚酯酯化反應，具體為一種可連續進料的反應裝置。

背景技術：

1、pbt共聚酯一般指共聚聚酯。共聚聚酯(z-樹脂)是全新的透明工程塑料系列，高透明度高抗沖性高耐化學性的完美組合，常規聚酯的應用較為廣泛，隨著社會對聚酯產品需求量的增加，其生產規模也隨之增大，共聚酯在生產時需要在反應釜中進行酯化反應。

2、pbt共聚酯在生產出來后，經過一系列加工處理，常常被加工成顆粒形態以便于儲存、運輸和后續的加工使用。

3、現有的pbt共聚酯反應裝置，在對pbt共聚酯進行反應時，通常是人工手動對顆粒狀的pbt共聚酯進行進料，而人工放置時，不僅無法控制放置的量，因此pbt共聚酯在入料的過程中，極易發生堵塞，且在放置的過程中操作人員頻繁的保持同一動作，極易疲憊，針對這一問題，我們提出了一種可連續進料的反應裝置。

技術實現思路

1、本實用新型的目的在于提供一種可連續進料的反應裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可連續進料的反應裝置，包括反應機，所述反應機內設置有電動攪拌桿，所述反應機的表面設置有入料斗，所述入料斗的表面固定安裝有固定板，所述固定板的表面設置有控制組件和從動組件，所述控制組件包括：

3、擋板，所述擋板貫穿入料斗且與入料斗滑動連接，所述擋板的表面固定安裝有支塊，所述支塊的表面固定安裝有支桿，所述支桿貫穿支板且與支板滑動連接，所述支板固定安裝在入料斗的表面上，所述支板的表面與彈簧的一端固定連接，所述彈簧的另一端固定安裝在支桿的表面上；

4、連接桿，所述連接桿固定安裝在擋板的表面上，所述連接桿的表面固定安裝有滑桿；

5、旋轉件，所述固定板的表面設置有進行旋轉的旋轉件，避免了因進料量波動導致的產品質量參差不齊，有利于生產出質量均勻可靠的pbt共聚酯產品。

6、優選的，所述旋轉件包括：滑塊，所述滑塊的表面與滑桿的表面固定連接，所述滑桿貫穿限位框且與限位框滑動連接，所述限位框固定安裝在固定板的表面上，滑塊移動時，滑桿可在限位框內同步移動。

7、優選的，所述限位框的切面形狀為凹字形，凹字形的限位框可保障滑塊的穩定移動。

8、優選的，所述滑塊的表面與活動桿的一端鉸接，所述活動桿的另一端與圓板的表面鉸接，圓板旋轉時，活動桿可進行翻折推動滑塊進行橫向運動。

9、優選的，所述圓板與固定板的表面轉動連接，所述固定板的底部固定安裝有電機，所述電機的輸出軸與圓板的表面固定連接，電機的輸出軸可帶動圓板在固定板的表面進行圓周運動。

10、優選的，所述從動組件包括：豎桿，所述豎桿固定安裝在連接桿的表面上，所述豎桿的表面固定安裝有平桿，所述平桿的表面固定安裝有敲桿，連接桿移動時，豎桿可帶動平桿以及敲桿同步進行橫向運動。

11、與現有技術相比，本實用新型提供了一種可連續進料的反應裝置，具備以下有益效果：

12、1、該可連續進料的反應裝置，通過設置有控制組件，電機的輸出軸帶動圓板在固定板的表面進行旋轉時，圓板表面所鉸接的活動桿受力進行翻折，推動滑塊在限位框內滑動，滑塊表面所固定的滑桿帶動連接桿同步進行橫向移動，連接桿表面所固定的擋板可在入料斗內進行橫向往復運動，則放置在入料斗內的物料可定量并保持連續不斷地進入反應機內，避免了因進料量波動導致的產品質量參差不齊，有利于生產出質量均勻可靠的pbt共聚酯產品。

13、2、該可連續進料的反應裝置，通過設置有從動組件，連接桿移動時，連接桿表面所固定的豎桿可帶動平桿同步進行橫向移動，平桿表面所固定的敲桿同步進行橫向往復運動，則可對入料斗的表面進行間斷性的敲擊，通過敲擊可以保證物料持續穩定地進入反應機內，避免因物料停滯而影響整體進料速度。

技術特征：

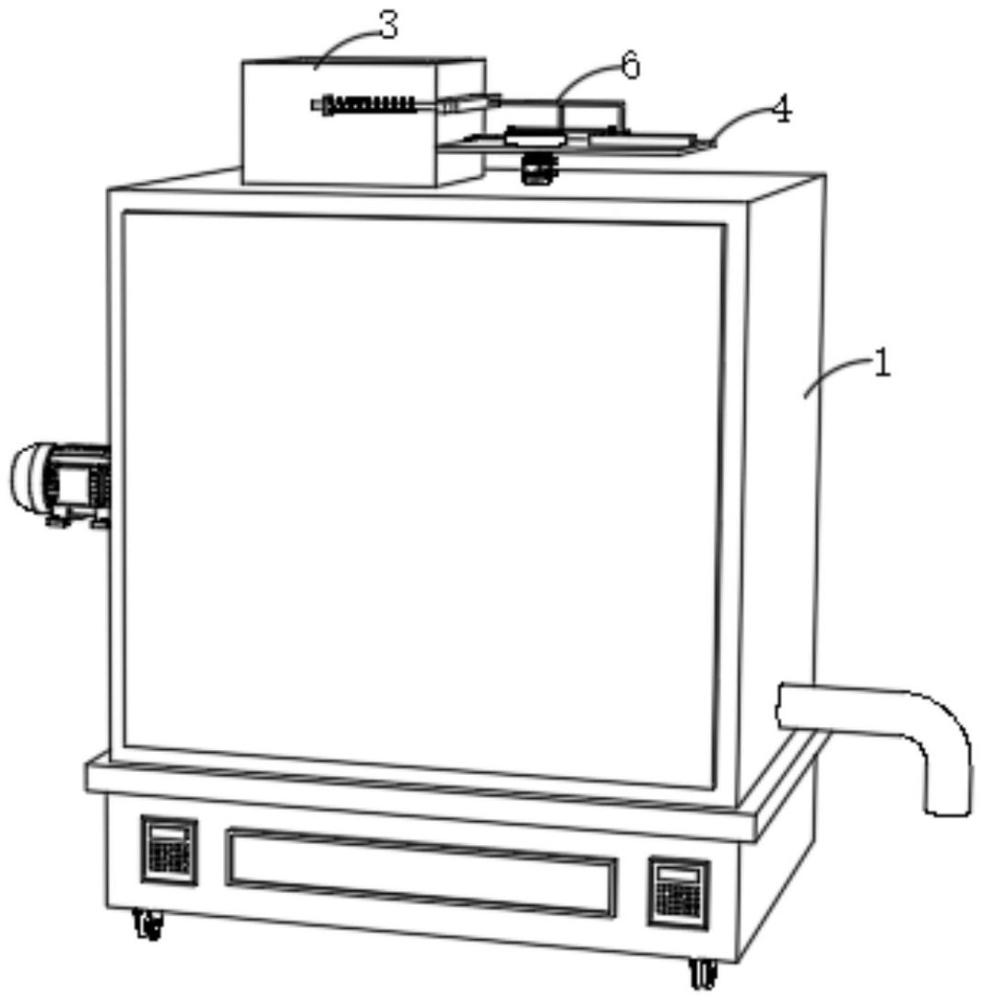

1.一種可連續進料的反應裝置，包括反應機(1)，其特征在于：所述反應機(1)內設置有電動攪拌桿(2)，所述反應機(1)的表面設置有入料斗(3)，所述入料斗(3)的表面固定安裝有固定板(4)，所述固定板(4)的表面設置有控制組件(5)和從動組件(6)，所述控制組件(5)包括：

2.根據權利要求1所述的一種可連續進料的反應裝置，其特征在于：所述旋轉件(58)包括：滑塊(581)，所述滑塊(581)的表面與滑桿(57)的表面固定連接，所述滑桿(57)貫穿限位框(582)且與限位框(582)滑動連接，所述限位框(582)固定安裝在固定板(4)的表面上。

3.根據權利要求2所述的一種可連續進料的反應裝置，其特征在于：所述限位框(582)的切面形狀為凹字形。

4.根據權利要求2所述的一種可連續進料的反應裝置，其特征在于：所述滑塊(581)的表面與活動桿(583)的一端鉸接，所述活動桿(583)的另一端與圓板(584)的表面鉸接。

5.根據權利要求4所述的一種可連續進料的反應裝置，其特征在于：所述圓板(584)與固定板(4)的表面轉動連接，所述固定板(4)的底部固定安裝有電機(585)，所述電機(585)的輸出軸與圓板(584)的表面固定連接。

6.根據權利要求1所述的一種可連續進料的反應裝置，其特征在于：所述從動組件(6)包括：豎桿(61)，所述豎桿(61)固定安裝在連接桿(56)的表面上，所述豎桿(61)的表面固定安裝有平桿(62)，所述平桿(62)的表面固定安裝有敲桿(63)。

技術總結
本技術涉及PBT共聚酯酯化反應技術領域，且公開了一種可連續進料的反應裝置，包括反應機，所述反應機內設置有電動攪拌桿，所述反應機的表面設置有入料斗，所述入料斗的表面固定安裝有固定板，該可連續進料的反應裝置，通過設置有控制組件，電機的輸出軸帶動圓板在固定板的表面進行旋轉時，圓板表面所鉸接的活動桿受力進行翻折，推動滑塊在限位框內滑動，滑塊表面所固定的滑桿帶動連接桿同步進行橫向移動，連接桿表面所固定的擋板可在入料斗內進行橫向往復運動，則放置在入料斗內的物料可定量并保持連續不斷地進入反應機內，避免了因進料量波動導致的產品質量參差不齊，有利于生產出質量均勻可靠的PBT共聚酯產品。

技術研發人員：瞿一鋒,湯雯,葉忠威
受保護的技術使用者：江蘇和時利新材料股份有限公司
技術研發日：20240711
技術公布日：2025/4/28
