本技術屬于格柵機，具體涉及一種新型污水處理用格柵機。

背景技術：

1、污水包括排入城鎮排水管道的污水和居民日常生活所產生的污水，以及受到污染的天然降水所形成的地面徑流水等，在污水處理前需要對其污水內雜質處理，通常通過格柵機處理雜質，且現有的格柵機為污水處理時對污水內部雜質處理的設備，且格柵機在污水處理前便于過濾后再次進行雜質處理，清潔后清潔更加方便，相匹配的清潔刷清潔，不易損壞過濾網板，提高格柵機主體在污水處理時對過濾網板表面清潔的便利性；

2、根據已授權的專利申請?zhí)枮?02323321553.0公開的一種新型污水處理用格柵機得知，現有的格柵機在污水處理使用時，在進入污水通過過濾網板過濾后，長時間在過濾網板的表面積累臟物并堵住時，直接將其過濾網板拆卸進行清潔處理，因此在清潔處理拆裝操作不方便，操作繁瑣，同時拆卸后對過濾網板的表面清潔時，使用不匹配的清潔刷清潔時易造成過濾網板快速損壞，降低使用效果，從而影響格柵機在污水處理時對過濾網板清潔的便利性的問題，為此本實用新型提出一種新型污水處理用格柵機。

技術實現思路

1、本實用新型的目的在于提供一種新型污水處理用格柵機，以解決上述背景技術中提出格柵機在污水處理使用時，過濾網板拆卸進行清潔處理，拆裝操作不方便，操作繁瑣，同時拆卸后使用不匹配的清潔刷清潔時易造成過濾網板快速損壞，降低使用效果，從而影響格柵機在污水處理時對過濾網板清潔的便利性的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種新型污水處理用格柵機，包括格柵機主體，所述格柵機主體包括主箱體，所述主箱體的內部中間位置處固定有格柵板，所述格柵板的下表面通過螺紋結構旋轉有均勻下水筒，所述主箱體的內部頂端固定有過濾網板，所述主箱體的底端一側設置有排水管，所述格柵機主體上還設置有：

3、清潔機構，且該清潔機構包括設置在過濾網板上表面一端的清潔組件，所述清潔組件的兩端設置有滑動組件，所述清潔組件的表面位于主箱體頂端前表面設置有拉動組件；

4、固定連接機構，且該固定連接機構包括設置在主箱體前表面頂端的兩個彈性連接組件，所述彈性連接組件的端部設置有鎖止固定組件。

5、優選的，所述清潔組件包括設置在過濾網板上表面一端的清潔刷，所述清潔刷的下表面與過濾網板的表面接觸。

6、優選的，所述滑動組件包括開設在主箱體內部兩側頂端的兩個滑槽，所述滑槽的內部滑動有滑塊，所述滑塊的端部與清潔刷的端部通過螺釘固定。

7、優選的，所述拉動組件包括開設在主箱體前表面頂端的放置槽，所述放置槽的內部設置有連接拉板，所述連接拉板的表面中間位置處設置有提手，所述連接拉板的端部與清潔刷的端部連接處焊接有連接桿。

8、優選的，所述連接拉板的外表面設置有密封墊，所述連接拉板與放置槽的內部通過所述密封墊密封固定。

9、優選的，所述彈性連接組件包括開設在放置槽下表面位于主箱體前表面頂端的兩個限位移動槽，所述限位移動槽的內部底端滑動有拉桿，所述拉桿的端部位于限位移動槽的內部套合有緊壓彈簧。

10、優選的，所述鎖止固定組件包括設置在限位移動槽內部頂端的加固卡頭，所述拉桿的頂端與加固卡頭的底端通過焊接固定，所述連接拉板的下表面開設有兩個卡孔，所述加固卡頭的端部與卡孔的內部相卡合。

11、與現有技術相比，本實用新型的有益效果是：

12、通過設計清潔機構，可以在過濾網板的表面過濾并積累臟物附著表面時，手持提手拉動連接拉板，連接拉板在拉動時通過連接桿帶動清潔刷拉動，清潔刷在滑動時帶動滑塊在滑槽的內部滑動對清潔刷穩定滑動，直至將清潔刷在過濾網板的表面穩定移動清潔處理，拉動至端部通過放置槽將其臟物清潔拉出外界，清潔更加便利，無需拆卸清潔，且清潔使用相匹配的清潔刷清潔，不易損壞過濾網板，提高格柵機主體在污水處理時對過濾網板表面清潔的便利性。

技術特征：

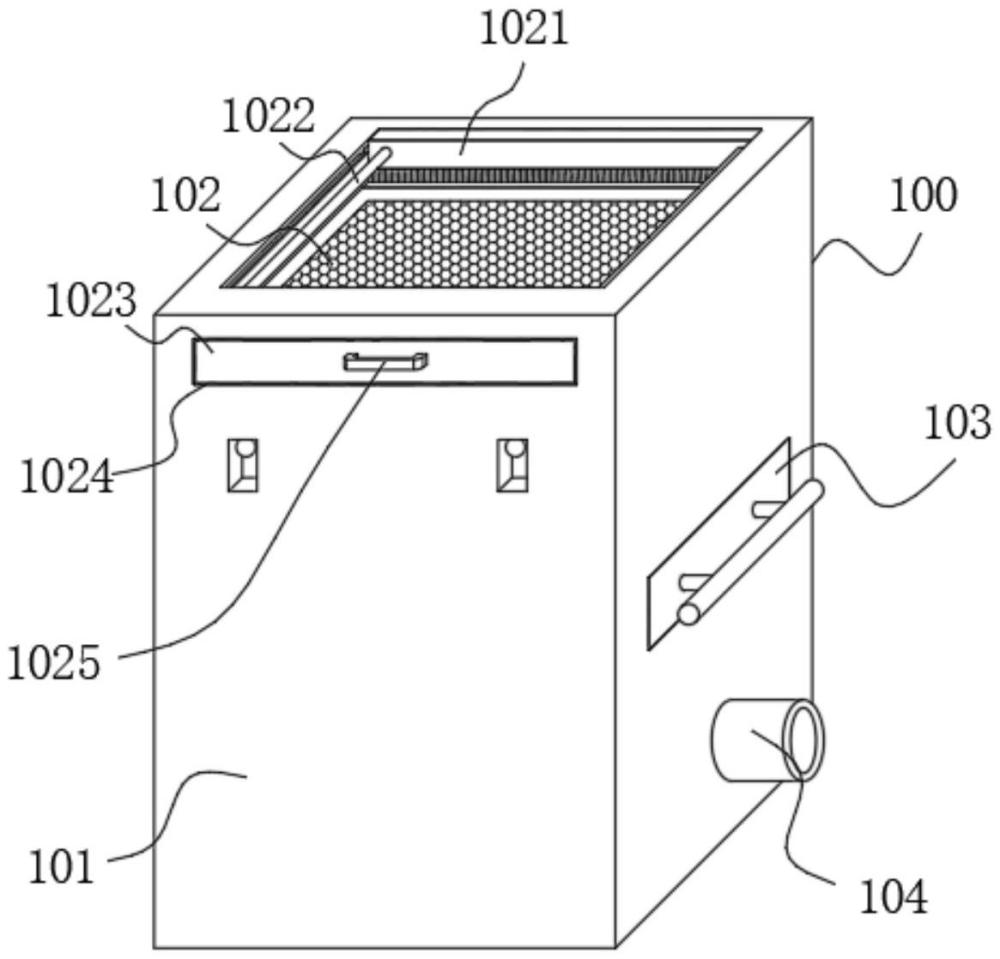

1.一種新型污水處理用格柵機，包括格柵機主體(100)，所述格柵機主體(100)包括主箱體(101)，所述主箱體(101)的內部中間位置處固定有格柵板(103)，所述格柵板(103)的下表面通過螺紋結構旋轉有均勻下水筒(105)，所述主箱體(101)的內部頂端固定有過濾網板(102)，所述主箱體(101)的底端一側設置有排水管(104)，其特征在于：所述格柵機主體(100)上還設置有：

2.根據權利要求1所述的一種新型污水處理用格柵機，其特征在于：所述清潔組件包括設置在過濾網板(102)上表面一端的清潔刷(1021)，所述清潔刷(1021)的下表面與過濾網板(102)的表面接觸。

3.根據權利要求2所述的一種新型污水處理用格柵機，其特征在于：所述滑動組件包括開設在主箱體(101)內部兩側頂端的兩個滑槽(1026)，所述滑槽(1026)的內部滑動有滑塊(1027)，所述滑塊(1027)的端部與清潔刷(1021)的端部通過螺釘固定。

4.根據權利要求2所述的一種新型污水處理用格柵機，其特征在于：所述拉動組件包括開設在主箱體(101)前表面頂端的放置槽(1024)，所述放置槽(1024)的內部設置有連接拉板(1023)，所述連接拉板(1023)的表面中間位置處設置有提手(1025)，所述連接拉板(1023)的端部與清潔刷(1021)的端部連接處焊接有連接桿(1022)。

5.根據權利要求4所述的一種新型污水處理用格柵機，其特征在于：所述連接拉板(1023)的外表面設置有密封墊(1028)，所述連接拉板(1023)與放置槽(1024)的內部通過所述密封墊(1028)密封固定。

6.根據權利要求4所述的一種新型污水處理用格柵機，其特征在于：所述彈性連接組件包括開設在放置槽(1024)下表面位于主箱體(101)前表面頂端的兩個限位移動槽(1013)，所述限位移動槽(1013)的內部底端滑動有拉桿(1011)，所述拉桿(1011)的端部位于限位移動槽(1013)的內部套合有緊壓彈簧(1012)。

7.根據權利要求6所述的一種新型污水處理用格柵機，其特征在于：所述鎖止固定組件包括設置在限位移動槽(1013)內部頂端的加固卡頭(1014)，所述拉桿(1011)的頂端與加固卡頭(1014)的底端通過焊接固定，所述連接拉板(1023)的下表面開設有兩個卡孔(1015)，所述加固卡頭(1014)的端部與卡孔(1015)的內部相卡合。

技術總結
本技術公開了一種新型污水處理用格柵機，包括格柵機主體，所述格柵機主體包括主箱體，所述主箱體的內部中間位置處固定有格柵板，所述格柵板的下表面通過螺紋結構旋轉有均勻下水筒，所述主箱體的內部頂端固定有過濾網板；通過設計清潔機構，可以在過濾網板的表面過濾并積累臟物附著表面時，手持提手拉動連接拉板，連接拉板在拉動時通過連接桿帶動清潔刷拉動，清潔刷在滑動時帶動滑塊在滑槽的內部滑動對清潔刷穩定滑動，直至將清潔刷在過濾網板的表面穩定移動清潔處理，拉動至端部通過放置槽將其臟物清潔拉出外界，清潔更加便利，無需拆卸清潔，且清潔使用相匹配的清潔刷清潔，不易損壞過濾網板。

技術研發人員：陳陽
受保護的技術使用者：四川潔牧農業科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
