本技術涉及環保設備用清潔保養組件，尤其涉及一種環保設備用清潔保養組件。

背景技術：

1、環保設備是指用于控制環境污染、改善環境質量的各種設備，包括常見廢氣處理設備、廢水處理設備、固體廢物處理設備、噪聲控制設備等，環保設備在日常使用時需要定期進行清潔養護。

2、現有技術中很多環保設備都會使用到過濾網，例如廢氣處理設備、廢水處理設備、固體廢物處理設備上都可能有過濾網的使用，過濾網在許多環保設備中起著關鍵的過濾作用，隨著使用時間的增加，會逐漸積累污染物，影響過濾效果和設備性能，針對這些過濾網的清潔保養組件，主要包括高壓水槍噴頭、毛刷等，以去除濾網表面和孔隙中的雜質和沉淀物，但是其都需要人為使用高壓水槍噴頭、毛刷進行清潔保養，所以，需要設計一種環保設備用清潔保養組件來解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種環保設備用清潔保養組件。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種環保設備用清潔保養組件，包括安裝架、電動滑軌、電動滑塊與安裝殼體，所述安裝殼體兩側壁均設有側板，所述安裝殼體內設有用于處理過濾網的過濾機構，所述處理機構包括設置在安裝殼體內頂部的兩個移動板，所述移動板下端通過驅動機構連接有清潔輥，所述安裝殼體內設有淋水盒，所述淋水盒上設有進水管，所述安裝殼體兩側壁均設有螺紋桿，所述螺紋桿上設有夾板與手輪。

4、優選地，所述驅動機構包括固定連接移動板下端的第一電機，所述第一電機輸出軸與清潔輥上端固定連接。

5、優選地，所述側板側壁固定連接有安裝框，所述安裝框內設有移動塊，所述移動塊側壁設有儲水盒，所述儲水盒上設有與其內部連通的多個高壓噴頭與一個注水管。

6、優選地，所述安裝框上端固定連接有第一電機，所述第一電機輸出端固定連接有往復絲杠。

7、優選地，所述安裝殼體內壁固定連接有第四電機，所述第四電機輸出軸固定連接有雙頭螺桿。

8、優選地，所述安裝架兩側壁均設有第三電機，所述第三電機輸出軸與相鄰螺紋桿側壁固定連接。

9、本實用新型中，具有以下有益效果：

10、1、本裝置設置了過濾機構，將過濾網插入到兩個清潔輥之間，通過電動滑軌，電動滑塊帶動兩個清潔輥對經過的過濾網表面進行全面清理，不需要人為手持高壓水槍、毛刷進行清潔保養，從而提高了裝置的實用性；

11、2、本裝置設置了驅動機構，通過驅動第一電機，第一電機輸出軸帶動清潔輥轉動，從而可以使得清潔輥的刷毛清潔到過濾網各個角落，進而提高了過濾網的清理效果；

12、3、本裝置設置了儲水盒等，可以通過將外部水源送入儲水盒內，儲水盒內的水從多個高壓噴頭沖出一些頑固污漬，進一步提高了過濾網清潔效果。

技術特征：

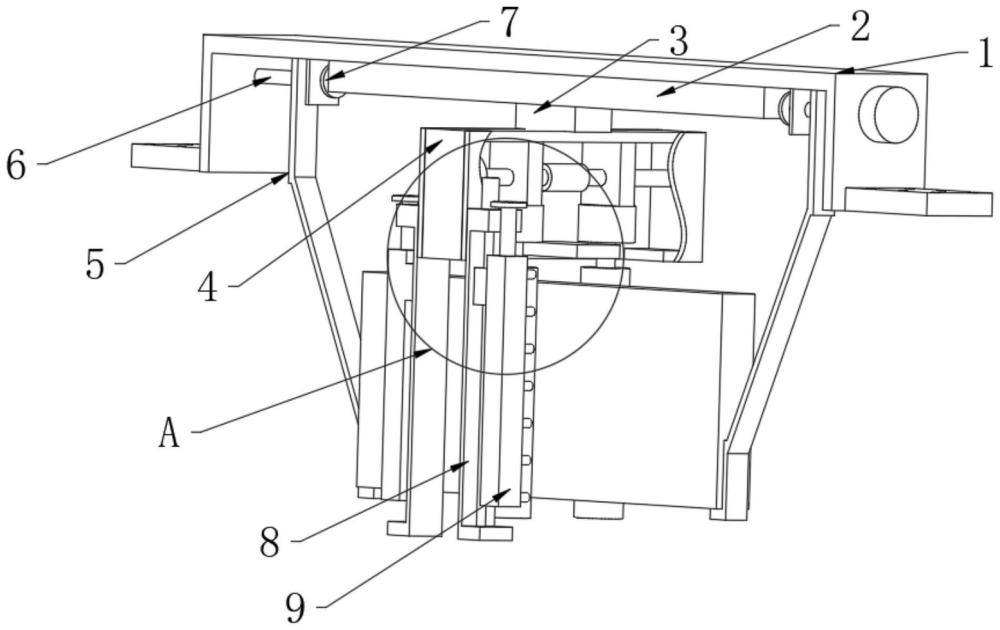

1.一種環保設備用清潔保養組件，包括安裝架(1)、電動滑軌(2)、電動滑塊(3)與安裝殼體(4)，其特征在于，所述安裝殼體(4)兩側壁均設有側板(10)，所述安裝殼體(4)內設有用于處理過濾網的過濾機構，處理機構包括設置在安裝殼體(4)內頂部的兩個移動板(11)，所述移動板(11)下端通過驅動機構連接有清潔輥(15)，所述安裝殼體(4)內設有淋水盒(14)，所述淋水盒(14)上設有進水管(23)，所述安裝殼體(4)兩側壁均設有螺紋桿(6)，所述螺紋桿(6)上設有夾板(5)與手輪(7)。

2.根據權利要求1所述的一種環保設備用清潔保養組件，其特征在于，所述驅動機構包括固定連接移動板(11)下端的第一電機(13)，所述第一電機(13)輸出軸與清潔輥(15)上端固定連接。

3.根據權利要求2所述的一種環保設備用清潔保養組件，其特征在于，所述側板(10)側壁固定連接有安裝框(8)，所述安裝框(8)內設有移動塊(20)，所述移動塊(20)側壁設有儲水盒(9)，所述儲水盒(9)上設有與其內部連通的多個高壓噴頭(17)與一個注水管(16)。

4.根據權利要求3所述的一種環保設備用清潔保養組件，其特征在于，所述安裝框(8)上端固定連接有第一電機(13)，所述第一電機(13)輸出端固定連接有往復絲杠(18)。

5.根據權利要求4所述的一種環保設備用清潔保養組件，其特征在于，所述安裝殼體(4)內壁固定連接有第四電機(22)，所述第四電機(22)輸出軸固定連接有雙頭螺桿(12)。

6.根據權利要求5所述的一種環保設備用清潔保養組件，其特征在于，所述安裝架(1)兩側壁均設有第三電機(21)，所述第三電機(21)輸出軸與相鄰螺紋桿(6)側壁固定連接。

技術總結
本技術公開了一種環保設備用清潔保養組件，包括安裝架、電動滑軌、電動滑塊與安裝殼體，所述安裝殼體兩側壁均設有側板，所述安裝殼體內設有用于處理過濾網的過濾機構，所述處理機構包括設置在安裝殼體內頂部的兩個移動板，所述移動板下端通過驅動機構連接有清潔輥，所述安裝殼體內設有淋水盒，所述淋水盒上設有進水管。本技術設置了過濾機構，通過啟動電動滑軌，兩個清潔輥來回移動可以將兩個清潔輥之間的過濾網進行全面清理，不需要人為手持高壓水槍、毛刷進行清潔保養，從而提高了裝置的實用性。

技術研發人員：孫光禮,孫耀灼
受保護的技術使用者：青島經緯線涂裝凈化設備有限公司
技術研發日：20240715
技術公布日：2025/4/28
