本技術涉及除塵設備，具體是一種露天礦山開采用除塵設備。

背景技術：

1、露天采場開采的過程中會產生大量的灰塵，灰塵飛入空中對采場周圍的空氣造成污染，降低周圍空氣質量，影響周圍人們的生活，這些灰塵被開采人員吸入，會損害開采人員的身體健康，同時灰塵飄浮在空氣中也會影響視線，因此需要通過除塵裝置對這些灰塵進行處理，從而需要用到露天礦山開采用除塵設備。現有的露天礦山開采用除塵設備，一般采用噴淋的形式，即噴出的水對空氣中的灰塵進行吸附，由于重力的作用水滴向下運動并將空氣中的灰塵帶走，在利用水對帶有灰塵的空氣進行噴淋后，噴淋后的水直接掉落而不能夠被重新利用，然而在對露天礦山周圍進行使用時，由于礦山空間范圍較大，從而需要大量的水資源，進而造成了水資源的大量浪費；因此，針對上述問題提出一種露天礦山開采用除塵設備。

技術實現思路

1、為了彌補現有技術的不足，解決了一般采用噴淋的形式，即噴出的水對空氣中的灰塵進行吸附，由于重力的作用水滴向下運動并將空氣中的灰塵帶走，在利用水對帶有灰塵的空氣進行噴淋后，噴淋后的水直接掉落而不能夠被重新利用，然而在對露天礦山周圍進行使用時，由于礦山空間范圍較大，從而需要大量的水資源，進而造成了水資源的大量浪費的問題，本實用新型提出一種露天礦山開采用除塵設備。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種露天礦山開采用除塵設備，包括車體，所述車體的底部設置有固定機構，所述車體的頂部固定連接有箱體，所述箱體的正面一側固定連接有控制器，所述箱體的正面另一側轉動連接有箱門，所述箱體的頂部一側管接有加水管，所述箱體的正面底部管接有排污管，所述排污管的表面固定連接有閥門，所述箱體的頂部一側管接有集塵管，所述集塵管的一端固定連接有集塵罩，所述集塵管的另一端穿過箱體的頂壁并固定連接有風機，所述箱體的內部固定連接有擋板，所述擋板的一側設置有水腔，所述擋板的另一側設置有除塵腔，所述除塵腔的內部固定連接有過濾板，所述除塵腔的內部固定連接有斜板，所述斜板位于過濾板的底部，所述水腔的內部設置有循環機構，通過加水管向水腔的內部加水，然后通過控制器啟動風機工作，風機的工作使得集塵管的內部形成負壓，從而使得礦山周圍的灰塵通過集塵罩進入到集塵管的內部，之后進入到除塵箱的內部，通過水泵將水腔中的水通過連接管抽至連通管的內部，之后通過旋轉噴頭噴向帶有灰塵的氣體中，從而能夠將空氣中的灰塵噴淋下來，剩余的大顆?；覊m以及雜質通過過濾板進行過濾，使用后的污水通過斜板導向通孔的一處，污水通過通孔進入到水腔中，打開閥門，污泥通過排污管排出，然后依次經過第一過濾網以及濾芯的凈化后進入到安裝架另一側干凈的水腔中，從而能夠被水泵重新抽至噴頭利用，節約了水資源。

3、優選的，所述箱門位于過濾板的正面，所述集塵管的底端延伸至除塵腔的內部。

4、優選的，所述擋板的表面開設有通孔，所述通孔位于斜板的邊側，所述擋板的一側固定連接有安裝架，所述安裝架位于水腔的內部，所述安裝架的表面固定連接有第一過濾網，所述安裝架的表面固定連接有濾芯，所述濾芯位于第一過濾網的一側，所述排污管位于安裝架與擋板之間。

5、優選的，所述循環機構包括水泵，所述水泵固定連接于箱體的內部，所述水泵的輸出端管接有連接管，所述連接管的一端穿過擋板的側壁并延伸至除塵腔的內部，所述連接管的輸出端管接有連通管，所述連通管的底部固定連接有旋轉噴頭，所述旋轉噴頭的數量設置為多個。

6、優選的，所述集塵罩的內部設置有第二過濾網，所述第二過濾網的表面固定連接有卡塊，所述集塵罩的內部開設有環槽，所述集塵罩的一側開設有通槽，所述通槽的一側與環槽之間相互貫通，所述卡塊通過通槽旋擰卡接于環槽的內部，第二過濾網被取出清理或者更換，防止第二過濾網被堵塞，提高了第二過濾網對石子的過濾效果。

7、優選的，所述固定機構包括雙向螺紋桿，所述雙向螺紋桿轉動連接于車體的底部，所述雙向螺紋桿的一端固定連接有搖柄，所述車體的底部固定連接有導向桿，所述導向桿位于雙向螺紋桿的一側。

8、優選的，所述雙向螺紋桿的表面螺紋連接有螺紋套，所述螺紋套的數量設置為兩個，兩個所述螺紋套的底部轉動連接有連桿，兩個所述連桿的底端共同轉動連接有安裝板，所述安裝板的底部兩側固定連接有固定錐。

9、優選的，所述螺紋套的一側固定連接有連接桿，所述連接桿的一端固定連接有滑套，所述滑套滑動連接于導向桿的表面，通過固定機構能夠隨時的對該設備進行固定與松開，從而能夠隨時的將車體停在固定的位置，使用時更加穩定。

10、本實用新型的有益之處在于：

11、1.本實用新型通過第一過濾網、濾芯以及循環機構的設置，對空氣噴淋后的污水通過第一過濾網以及濾芯進行凈化，從而能夠使得污水被凈化，從而通過循環機構中的水泵將水腔中的水通過連接管抽至連通管的內部，之后通過旋轉噴頭噴向帶有灰塵的氣體中，從而能夠將空氣中的灰塵噴淋下來，從而能夠被水泵重新抽至噴頭利用，節約了水資源。

12、2.本實用新型通過固定機構的設置，轉動搖柄帶動雙向螺紋桿轉動，從而兩側的螺紋套相對的運動，通過連桿的作用能夠帶動安裝板進行上下運動，從而固定錐能夠扎進地面或者遠離地面，進而能夠起到對該設備的固定作用，通過固定機構能夠隨時的對該設備進行固定與松開，從而能夠隨時的將車體停在固定的位置，使用時更加穩定。

技術特征：

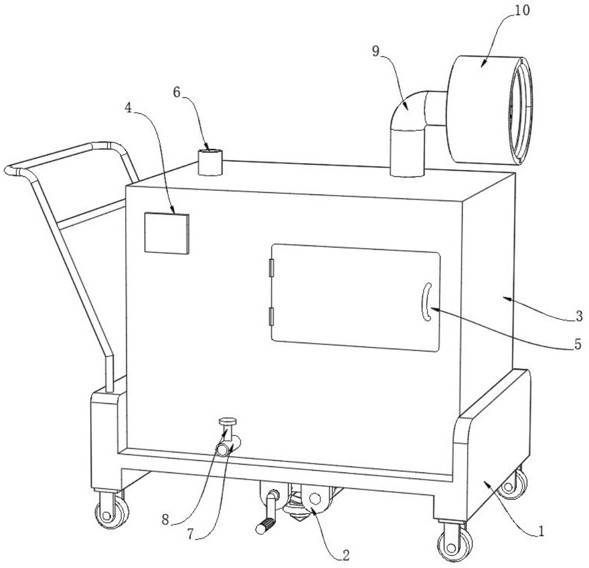

1.一種露天礦山開采用除塵設備，包括車體（1），其特征在于：所述車體（1）的底部設置有固定機構（2），所述車體（1）的頂部固定連接有箱體（3），所述箱體（3）的正面一側固定連接有控制器（4），所述箱體（3）的正面另一側轉動連接有箱門（5），所述箱體（3）的頂部一側管接有加水管（6），所述箱體（3）的正面底部管接有排污管（7），所述排污管（7）的表面固定連接有閥門（8），所述箱體（3）的頂部一側管接有集塵管（9），所述集塵管（9）的一端固定連接有集塵罩（10），所述集塵管（9）的另一端穿過箱體（3）的頂壁并固定連接有風機（11），所述箱體（3）的內部固定連接有擋板（12），所述擋板（12）的一側設置有水腔，所述擋板（12）的另一側設置有除塵腔，所述除塵腔的內部固定連接有過濾板（13），所述除塵腔的內部固定連接有斜板（14），所述斜板（14）位于過濾板（13）的底部，所述水腔的內部設置有循環機構（15）。

2.根據權利要求1所述的一種露天礦山開采用除塵設備，其特征在于：所述箱門（5）位于過濾板（13）的正面，所述集塵管（9）的底端延伸至除塵腔的內部。

3.根據權利要求1所述的一種露天礦山開采用除塵設備，其特征在于：所述擋板（12）的表面開設有通孔（16），所述通孔（16）位于斜板（14）的邊側，所述擋板（12）的一側固定連接有安裝架（17），所述安裝架（17）位于水腔的內部，所述安裝架（17）的表面固定連接有第一過濾網（18），所述安裝架（17）的表面固定連接有濾芯（19），所述濾芯（19）位于第一過濾網（18）的一側，所述排污管（7）位于安裝架（17）與擋板（12）之間。

4.根據權利要求1所述的一種露天礦山開采用除塵設備，其特征在于：所述循環機構（15）包括水泵（151），所述水泵（151）固定連接于箱體（3）的內部，所述水泵（151）的輸出端管接有連接管（152），所述連接管（152）的一端穿過擋板（12）的側壁并延伸至除塵腔的內部，所述連接管（152）的輸出端管接有連通管（153），所述連通管（153）的底部固定連接有旋轉噴頭（154），所述旋轉噴頭（154）的數量設置為多個。

5.根據權利要求1所述的一種露天礦山開采用除塵設備，其特征在于：所述集塵罩（10）的內部設置有第二過濾網（20），所述第二過濾網（20）的表面固定連接有卡塊（30），所述集塵罩（10）的內部開設有環槽（31），所述集塵罩（10）的一側開設有通槽（32），所述通槽（32）的一側與環槽（31）之間相互貫通，所述卡塊（30）通過通槽（32）旋擰卡接于環槽（31）的內部。

6.根據權利要求1所述的一種露天礦山開采用除塵設備，其特征在于：所述固定機構（2）包括雙向螺紋桿（21），所述雙向螺紋桿（21）轉動連接于車體（1）的底部，所述雙向螺紋桿（21）的一端固定連接有搖柄（22），所述車體（1）的底部固定連接有導向桿（23），所述導向桿（23）位于雙向螺紋桿（21）的一側。

7.根據權利要求6所述的一種露天礦山開采用除塵設備，其特征在于：所述雙向螺紋桿（21）的表面螺紋連接有螺紋套（24），所述螺紋套（24）的數量設置為兩個，兩個所述螺紋套（24）的底部轉動連接有連桿（25），兩個所述連桿（25）的底端共同轉動連接有安裝板（26），所述安裝板（26）的底部兩側固定連接有固定錐（27）。

8.根據權利要求7所述的一種露天礦山開采用除塵設備，其特征在于：所述螺紋套（24）的一側固定連接有連接桿（28），所述連接桿（28）的一端固定連接有滑套（29），所述滑套（29）滑動連接于導向桿（23）的表面。

技術總結
本技術屬于除塵設備技術領域，具體的說是一種露天礦山開采用除塵設備，包括車體，車體的底部設置有固定機構，車體的頂部固定連接有箱體，箱體的正面一側固定連接有控制器，箱體的正面另一側轉動連接有箱門，箱體的頂部一側管接有加水管，箱體的正面底部管接有排污管，排污管的表面固定連接有閥門，箱體的頂部一側管接有集塵管，集塵管的一端固定連接有集塵罩，集塵管的另一端穿過箱體的頂壁并固定連接有風機，箱體的內部固定連接有擋板，擋板的一側設置有水腔；通過循環機構的作用能夠對水進行循環利用，節約了水資源，并且通過固定機構的設置，能夠隨時的將車體停在固定的位置，使用時更加穩定。

技術研發人員：向盈
受保護的技術使用者：湖南樂幫安環科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
