本技術涉及漿料濕法，具體為一種漿料濕法除塵裝置。

背景技術：

1、漿料濕法是一種在制造過程中使用液體來混合、分散和處理材料的方法。該方法廣泛應用于多個行業，包括電池制造、陶瓷生產、涂料和電子材料的制造。在這些領域，漿料濕法具有重要的工藝優勢，因為它能夠實現材料的均勻混合和細顆粒的充分分散，確保最終產品的質量和性能。

2、現有的漿料濕法工作在進行時，罐體內部在漿料混合前，原料容易在罐體的內部產生灰塵，容易排出罐體產生污染，且在水源送入與原料混合時，產生的灰塵容易與送入罐體的水源混合，從而粘附于罐體的內壁，導致罐體的內壁粘附過多水塵混合物，難以清理。

3、因此，有必要設計出一種漿料濕法除塵裝置用來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種漿料濕法除塵裝置，用于解決上述背景技術中所提出的技術問題。

2、為了實現上述的目的，本實用新型提供如下技術方案：一種漿料濕法除塵裝置，包括罐體，所述罐體的內腔頂部通過軸承設置有轉動管，所述轉動管上連接有驅動機構，所述轉動管的內部插設有連接水管，且所述連接水管的頂端固定插接于罐體的頂部，所述連接水管的底部連通有連通室，所述連通室的底部兩端均連通有水源噴頭，所述轉動管的底端外表面固定套接有套接盒，所述套接盒的底部兩端均固接有固定柱，且兩個所述固定柱的相鄰一側外表面均固接有多個攪拌柱，兩個所述固定柱的外表面均開設有兩個滑口，兩個所述滑口的內部均滑動設置有刮板，且所述刮板的一側固接有凸塊，兩個所述凸塊分別滑動設置于另兩個滑口的內部，且兩個所述凸塊的一端共同固接有連接盒，所述連接盒的一側固接有第二伺服電機，所述第二伺服電機的輸出軸固接有一個旋轉軸，所述連接盒的內部轉動設置有另一個旋轉軸，兩個所述旋轉軸上均固定套接有齒輪，兩所述齒輪相嚙合，且兩個所述旋轉軸在連接盒外部的一端均固定套接有轉動塊，兩個所述轉動塊上均滑動設置有連接柱，所述套接盒的一側開設有方形開口，兩個所述連接柱分別滑動設置于方形開口的兩側，且兩個所述連接柱的兩端分別固接有限位片和限位方塊。

3、優選的，所述罐體的外表面開設有進料口，所述罐體的底部開設有出料口，且所述進料口位于水源噴頭的下方。

4、優選的，所述驅動機構包括第一伺服電機，所述第一伺服電機固接于罐體的頂部，且所述第一伺服電機的輸出軸固接有固定柱，且所述固定柱和轉動管的外表面均固定套接有同步輪，且兩個所述同步輪通過齒槽共同套接有一個同步帶。

5、優選的，兩個所述限位片的一側分別與兩個轉動塊的外表面一側相貼合，且兩個所述限位方塊均與套接盒的內腔一側相貼合，且兩個所述限位方塊的頂部和底部分別與套接盒的頂部和底部相貼合。

6、優選的，兩個所述刮板的底部均固接有擋片，且兩個所述滑口的底部均開設有滑槽，兩個所述擋片分別滑動設置于兩個滑槽的內部。

7、優選的，兩個所述刮板的外表面均與罐體的內壁相貼合，且兩個所述刮板均位于多個攪拌柱的上方。

8、本實用新型所提供的技術方案相比現有技術，具備的有益效果如下：

9、本實用新型通過轉動管的設置，在轉動管的內部插接連接水管，通過連接水管和兩個水源噴頭向罐體的內部送入水源，而轉動管的轉動不會影響水源的輸送，當進料口送入原料時，通過水源與原料的混合，以及兩個固定柱的轉動，通過多個攪拌柱對原料和水源進行攪拌混合，而兩個刮板的升降，則可以對罐體內部容易粘附水塵混合物的區域進行清理，從而不僅在濕法漿料工作時，提高了濕法的效率，且對原料送入罐體內部后，利用混合水源來對罐體內部進行除塵工作，同時，還能防止水塵混合物粘附罐體容易附著的內壁。

技術特征：

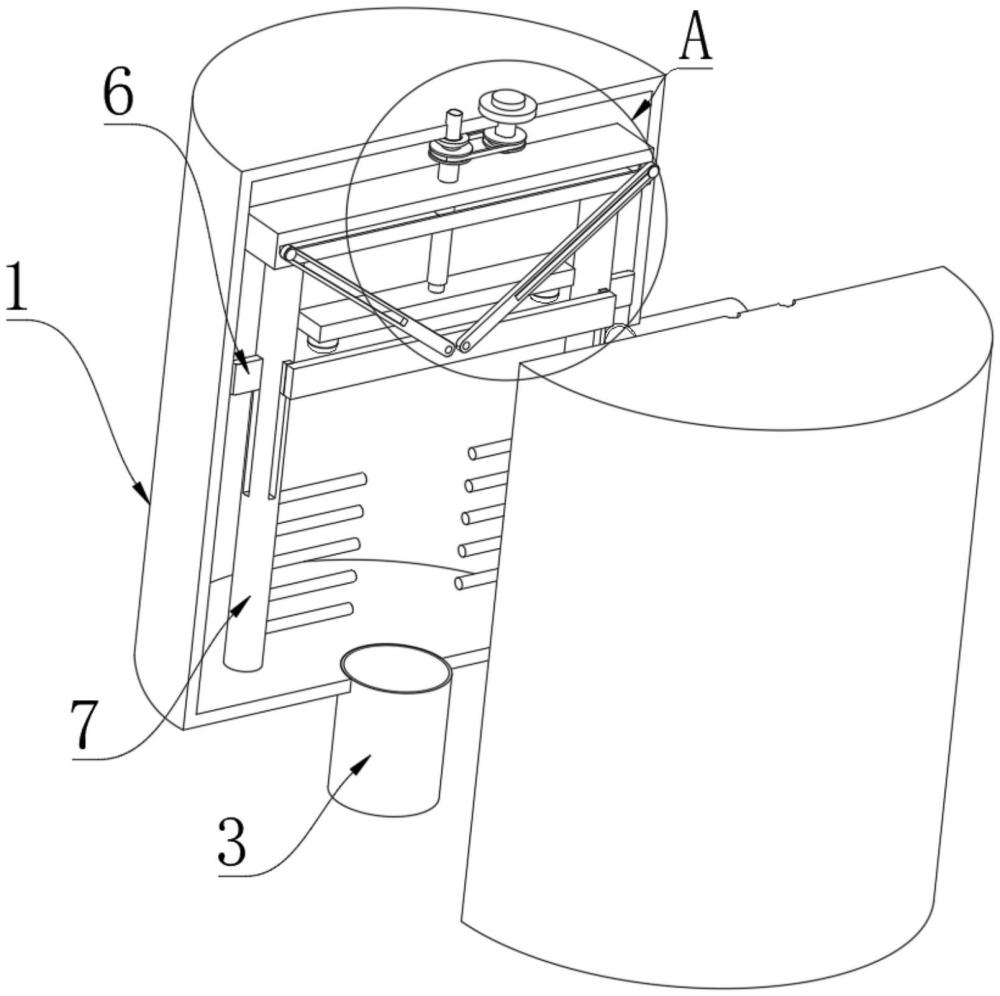

1.一種漿料濕法除塵裝置，包括罐體(1)，其特征在于：所述罐體(1)的內腔頂部通過軸承設置有轉動管(9)，所述轉動管(9)上連接有驅動機構，所述轉動管(9)的內部插設有連接水管(4)，且所述連接水管(4)的頂端固定插接于罐體(1)的頂部，所述連接水管(4)的底部連通有連通室(15)，所述連通室(15)的底部兩端均連通有水源噴頭(16)，所述轉動管(9)的底端外表面固定套接有套接盒(11)，所述套接盒(11)的底部兩端均固接有固定柱(7)，且兩個所述固定柱(7)的相鄰一側外表面均固接有多個攪拌柱，兩個所述固定柱(7)的外表面均開設有兩個滑口，兩個所述滑口的內部均滑動設置有刮板(6)，且所述刮板(6)的一側固接有凸塊(22)，兩個所述凸塊(22)分別滑動設置于另兩個滑口的內部，且兩個所述凸塊(22)的一端共同固接有連接盒(17)，所述連接盒(17)的一側固接有第二伺服電機(20)，所述第二伺服電機(20)的輸出軸固接有一個旋轉軸(21)，所述連接盒(17)的內部轉動設置有另一個旋轉軸(21)，兩個所述旋轉軸(21)上均固定套接有齒輪(19)，兩所述齒輪(19)相嚙合，且兩個所述旋轉軸(21)在連接盒(17)外部的一端均固定套接有轉動塊(14)，兩個所述轉動塊(14)上均滑動設置有連接柱(13)，所述套接盒(11)的一側開設有方形開口，兩個所述連接柱(13)分別滑動設置于方形開口的兩側，且兩個所述連接柱(13)的兩端分別固接有限位片(12)和限位方塊(18)。

2.根據權利要求1所述的一種漿料濕法除塵裝置，其特征在于：所述罐體(1)的外表面開設有進料口(2)，所述罐體(1)的底部開設有出料口(3)，且所述進料口(2)位于水源噴頭(16)的下方。

3.根據權利要求1所述的一種漿料濕法除塵裝置，其特征在于：所述驅動機構包括第一伺服電機(5)，所述第一伺服電機(5)固接于罐體(1)的頂部，且所述第一伺服電機(5)的輸出軸固接有固定柱(7)，且所述固定柱(7)和轉動管(9)的外表面均固定套接有同步輪(8)，且兩個所述同步輪(8)通過齒槽共同套接有一個同步帶(10)。

4.根據權利要求1所述的一種漿料濕法除塵裝置，其特征在于：兩個所述限位片(12)的一側分別與兩個轉動塊(14)的外表面一側相貼合，且兩個所述限位方塊(18)均與套接盒(11)的內腔一側相貼合，且兩個所述限位方塊(18)的頂部和底部分別與套接盒(11)的頂部和底部相貼合。

5.根據權利要求1所述的一種漿料濕法除塵裝置，其特征在于：兩個所述刮板(6)的底部均固接有擋片(23)，且兩個所述滑口的底部均開設有滑槽(24)，兩個所述擋片(23)分別滑動設置于兩個滑槽(24)的內部。

6.根據權利要求1所述的一種漿料濕法除塵裝置，其特征在于：兩個所述刮板(6)的外表面均與罐體(1)的內壁相貼合，且兩個所述刮板(6)均位于多個攪拌柱的上方。

技術總結
本技術涉及漿料濕法技術領域，公開了一種漿料濕法除塵裝置，包括罐體，所述罐體的內腔頂部通過軸承設置有轉動管，所述轉動管上連接有驅動機構，通過轉動管的設置，在轉動管的內部插接連接水管，通過連接水管和兩個水源噴頭向罐體的內部送入水源，而轉動管的轉動不會影響水源的輸送，當進料口送入原料時，通過水源與原料的混合，以及兩個固定柱的轉動，通過多個攪拌柱對原料和水源進行攪拌混合，而兩個刮板的升降，則可以對罐體內部容易粘附水塵混合物的區域進行清理，從而不僅在濕法漿料工作時，提高了濕法的效率，且對原料送入罐體內部后，利用混合水源來對罐體內部進行除塵工作，同時，還能防止水塵混合物粘附罐體容易附著的內壁。

技術研發人員：馬曉鋒,張衛東,張霖
受保護的技術使用者：江蘇亞葵智能裝備有限公司
技術研發日：20240729
技術公布日：2025/4/28
