本發明涉及肥料領域，更具體的說是一種肥料及其加工方法。

背景技術：

1、肥料是指提供一種或一種以上植物必需的營養元素，改善土壤性質、提高土壤肥力水平的一類物質，是農業生產的物質基礎之一。主要包括磷酸銨類肥料、大量元素水溶性肥料、中量元素肥料、生物肥料、有機肥料、多維場能濃縮有機肥等。而現在使用的都是化學肥料，長期使用后容易出現土壤的板結，不利于植物的生長，而單獨使用農家肥又可能導致土壤的營養不足，因此需要生產化學肥料與農家肥相結合的肥料，而這種肥料的原料在生產時，需要進行物料的混合，而現在加工肥料的裝置，不能夠推動物料快速的分散，打破混合物料時的旋流，加快物料的混合速度，縮短肥料的加工時間。

技術實現思路

1、為優化現有技術的不足，本發明提供一種肥料及其加工方法，能夠推動物料快速的分散，打破混合物料時的旋流，加快物料的混合速度，縮短肥料的加工時間。

2、本發明解決其技術問題所采用的技術方案是：

3、一種肥料加工裝置，包括底托以及通過螺紋連接在底托上的圍框，圍框上對稱固接有兩個出料管，每個出料管上轉動連接有擠出板，每個出料管上固接有套框，每個套框上固接有兩個氣缸ⅰ，每個出料管對應設置有固接在對應的兩個氣缸ⅰ的氣缸桿上的滑框，每個滑框上固接有滑動狀態下切割擠出板上擠出的物料的割刀。

4、進一步的，每個所述出料管上固接有端框，每個端框上轉動連接有邊輪，每個擠出板上固接有與各自對應的邊輪嚙合傳動的齒圈ⅰ。

5、進一步的，每個所述滑框上固接有與各自對應的端框滑動連接的滑桿。

6、進一步的，所述底托上轉動連接有推動物料從兩個出料管排出的推料架，推料架的中部固接有同步輪ⅰ，底托的下部轉動連接有同步輪ⅱ，同步輪ⅰ和同步輪ⅱ通過同步帶傳動。

7、進一步的，根據上述的一種肥料加工裝置加工肥料的方法，該加工方法包括以下步驟：

8、步驟一：將物料添加進底托和圍框內進行裝載；

9、步驟二：驅動螺旋架和兩個混料板轉動充分混合物料；

10、步驟三：驅動推料架轉動推動物料擠出進行成型；

11、步驟四：切割成型的物料進行肥料的加工，收集肥料并分裝。

12、進一步的，根據上述的一種肥料加工方法加工的肥料，該肥料包括以下重量份數比的各組分：硝酸鉀40-60份；磷酸二氫鉀8-10份；磷酸二銨10-12份；氨基酸15-25份；動物糞便15-25份；過磷酸鈣10-15份；植物腐物20-30份。

13、本發明一種肥料及其加工方法的有益效果為：能夠推動物料快速的分散，打破混合物料時的旋流，加快物料的混合速度，縮短肥料的加工時間；還可以切割物料進行充分的破碎；還可以多出口進行肥料的擠出成型和切割，加快肥料的生產速度。

技術特征：

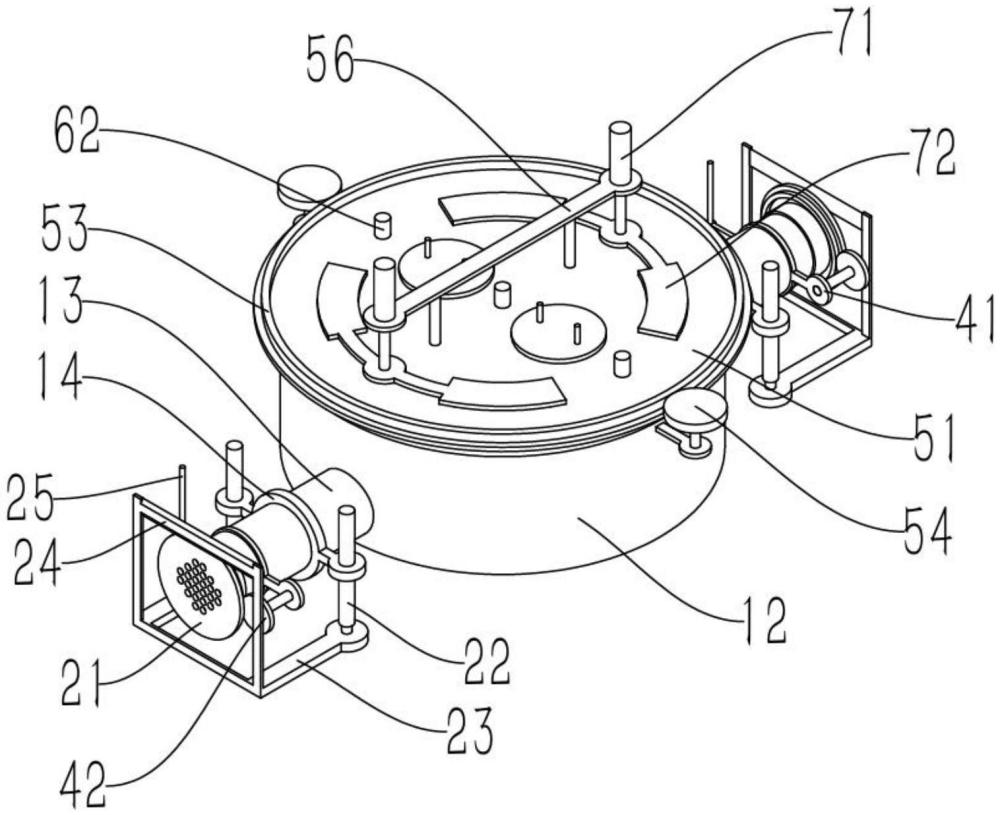

1.一種肥料加工裝置，其特征在于：包括底托(11)以及通過螺紋連接在底托(11)上的圍框(12)，圍框(12)上對稱固接有兩個出料管(13)，每個出料管(13)上轉動連接有擠出板(21)，每個出料管(13)上固接有套框(14)，每個套框(14)上固接有兩個氣缸ⅰ(22)，每個出料管(13)對應設置有固接在對應的兩個氣缸ⅰ(22)的氣缸桿上的滑框(23)，每個滑框(23)上固接有滑動狀態下切割擠出板(21)上擠出的物料的割刀(24)。

2.根據權利要求1所述的一種肥料加工裝置，其特征在于：每個所述出料管(13)上固接有端框(41)，每個端框(41)上轉動連接有邊輪(42)，每個擠出板(21)上固接有與各自對應的邊輪(42)嚙合傳動的齒圈ⅰ(43)。

3.根據權利要求2所述的一種肥料加工裝置，其特征在于：每個所述滑框(23)上固接有與各自對應的端框(41)滑動連接的滑桿(25)。

4.根據權利要求1所述的一種肥料加工裝置，其特征在于：所述底托(11)上轉動連接有推動物料從兩個出料管(13)排出的推料架(31)，推料架(31)的中部固接有同步輪ⅰ(32)，底托(11)的下部轉動連接有同步輪ⅱ(33)，同步輪ⅰ(32)和同步輪ⅱ(33)通過同步帶(34)傳動。

5.根據權利要求1所述的一種肥料加工裝置，其特征在于：所述圍框(12)上轉動連接有蓋板(51)，蓋板(51)上螺紋連接有多個添料蓋(52)，蓋板(51)的中部轉動連接有螺旋架(61)，蓋板(51)上轉動連接有兩個混料板(62)，蓋板(51)上設置有多個滑槽(55)，每個滑槽(55)內滑動連接有分割刀(73)。

6.根據權利要求5所述的一種肥料加工裝置，其特征在于：所述蓋板(51)上固接有齒圈ⅱ(53)，圍框(12)上轉動連接有多個驅動齒圈ⅱ(53)轉動的行星輪(54)。

7.根據權利要求6所述的一種肥料加工裝置，其特征在于：所述蓋板(51)上固接有橫架(56)，橫架(56)上固接有兩個氣缸ⅱ(71)，每個氣缸ⅱ(71)的氣缸桿上固接有同步板(72)，每個同步板(72)與對應的多個分割刀(73)固接。

8.根據權利要求4所述的一種肥料加工裝置，其特征在于：所述推料架(31)的兩側設置有多個螺旋葉片，推料架(31)的兩側的多個螺旋葉片的旋向相反。

9.根據權利要求1至8任一項所述的一種肥料加工裝置加工肥料的方法，其特征在于：該加工方法包括以下步驟：

10.根據權利要求9所述的一種肥料加工方法加工的肥料，其特征在于，該肥料包括以下重量份數比的各組分：硝酸鉀40-60份；磷酸二氫鉀8-10份；磷酸二銨10-12份；氨基酸15-25份；動物糞便15-25份；過磷酸鈣10-15份；植物腐物20-30份。

技術總結
本發明涉及肥料領域，更具體的說是一種肥料及其加工方法。該加工方法包括以下步驟：步驟一：將物料添加進底托和圍框內進行裝載；步驟二：驅動螺旋架和兩個混料板轉動充分混合物料；步驟三：驅動推料架轉動推動物料擠出進行成型；步驟四：切割成型的物料進行肥料的加工，收集肥料并分裝。根據上述的一種肥料加工方法加工的肥料，該肥料包括以下重量份數比的各組分：硝酸鉀40?60份；磷酸二氫鉀8?10份；磷酸二銨10?12份；氨基酸15?25份；動物糞便15?25份；過磷酸鈣10?15份；植物腐物20?30份，能夠推動物料快速的分散，打破混合物料時的旋流，加快物料的混合速度，縮短肥料的加工時間。

技術研發人員：黃炎枝
受保護的技術使用者：黃炎枝
技術研發日：
技術公布日：2025/4/28
