本技術涉及一種塔器，具體為智能自清潔高效節能塔器，屬于塔器。

背景技術：

1、塔器，又稱塔設備，是化工行業中用于進行質量與物質交換的重要設備。塔器按塔內件結構分類，分為填料塔和板式塔兩種，填料塔的塔內裝有一定高度的填料，液體沿填料自上向下流動，氣體由下向上同液膜逆流接觸，進行物質傳遞。填料塔根據結構特點可分為亂堆填料（如階梯環、鮑爾環等顆粒填料）和規則填料（如網波紋填料和波板紋填料）。

2、填料塔在運行達到一定時間之后，由于內部的填料表面會附著較多的附著物，而填料的壽命又還沒到，因此，為了節省填料的成本，通常會采取對填料進行清潔的方式，待填料表面的附著物完成清潔后，再將填料重新加入填料塔中進行使用；

3、已知中國公開授權發明（公開號：cn118022497b）公開了一種自動清潔填料的填料塔，其利用對應的抽氣泵通過氣管給氣囊進行間歇性供氣，從而使氣囊進行間歇性膨脹，進而使氣囊通過間歇性膨脹對清潔液中的填料進行攪動，以此提高填料的清潔效果；

4、其采用氣囊膨脹攪動填料的方式，雖然實現了對填料的清洗，但是其氣囊對填料進行攪動時，填料無法充分?jǐn)噭?dòng)，攪動效果較差，從而影響清潔效果，為此，提出一種智能自清潔高效節能塔器。

技術實現思路

1、本實用新型的目的在于提供一種智能自清潔高效節能塔器，以解決上述背景技術中提出的問題之一。

2、本實用新型由如下技術方案實施：一種智能自清潔高效節能塔器，包括自清潔組件，所述自清潔組件包括轉桿、轉環、齒環、攪拌桿、蝸輪、蝸桿、驅動電機、齒輪、限位套、填料壓板和支撐柵板；

3、所述轉桿的頂端轉動連接于填料壓板的下表面，所述轉桿的底端轉動連接于支撐柵板的內部，所述限位套固定連接于轉桿的外側壁，所述攪拌桿的一端轉動連接于限位套的內部，所述攪拌桿的另一端轉動連接于轉環的內部，所述齒輪固定連接于攪拌桿的外側壁，所述轉環轉動連接于齒環的外側壁，所述蝸輪固定連接于轉桿的外側壁底部，所述蝸桿的一端固定連接于驅動電機的輸出軸，所述蝸輪的外側壁嚙合連接于蝸桿的外側壁。

4、作為本技術方案的進一步優選的：所述齒輪的外側壁嚙合連接于齒環的下表面。

5、作為本技術方案的進一步優選的：所述蝸輪位于支撐柵板的下方。

6、作為本技術方案的進一步優選的：所述轉環的外側壁安裝有主體組件，所述主體組件包括塔體、排氣管、排液管、進氣管和進液管；

7、所述排氣管安裝于塔體的頂端，所述排液管安裝于塔體的底端，所述進氣管安裝于塔體的外側壁下部，所述進液管安裝于塔體的外側壁上部。

8、作為本技術方案的進一步優選的：所述填料壓板安裝于塔體的內側壁，所述填料壓板位于進液管的下方。

9、作為本技術方案的進一步優選的：所述支撐柵板安裝于塔體的內側壁，所述驅動電機安裝于塔體的外側壁，所述蝸桿轉動連接于塔體的內部。

10、作為本技術方案的進一步優選的：所述轉環的外側壁轉動連接于塔體的內側壁，所述齒環固定連接于塔體的內側壁。

11、作為本技術方案的進一步優選的：所述塔體的內側壁下部安裝有布風板，所述布風板位于進氣管的上方，所述塔體的外側壁安裝有控制器。

12、本實用新型的優點：本實用新型通過控制器定時控制驅動電機工作，通過驅動電機帶動蝸桿，蝸桿帶動蝸輪，蝸輪帶動轉桿轉動，轉桿通過限位套帶動攪拌桿，由于攪拌桿與限位套轉動連接，齒輪與齒環嚙合連接，因此當攪拌桿圍繞著轉桿轉動時，攪拌桿以自身的軸線為軸轉動，此時通過攪拌桿可以對填料進行充分?jǐn)噭?dòng)，配合清洗液，可以提高對填料的清洗效果，相對于現有技術，本實用新型通過攪拌桿實現了對填料的充分?jǐn)噭?dòng)，進而提高了對填料的清潔效率。

技術特征：

1.一種智能自清潔高效節能塔器，其特征在于，包括自清潔組件（101），所述自清潔組件（101）包括轉桿（11）、轉環（12）、齒環（13）、攪拌桿（14）、蝸輪（16）、蝸桿（17）、驅動電機（18）、齒輪（19）、限位套（20）、填料壓板（23）和支撐柵板（24）；

2.根據權利要求1所述的一種智能自清潔高效節能塔器，其特征在于，所述齒輪（19）的外側壁嚙合連接于齒環（13）的下表面。

3.根據權利要求1所述的一種智能自清潔高效節能塔器，其特征在于，所述蝸輪（16）位于支撐柵板（24）的下方。

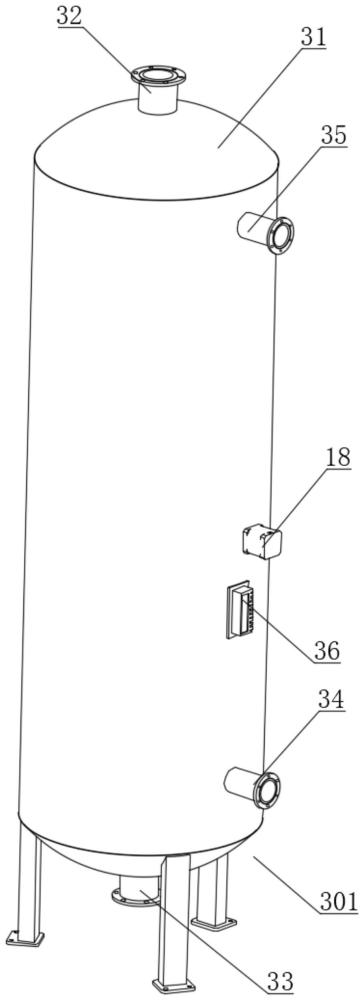

4.根據權利要求1所述的一種智能自清潔高效節能塔器，其特征在于，所述轉環（12）的外側壁安裝有主體組件（301），所述主體組件（301）包括塔體（31）、排氣管（32）、排液管（33）、進氣管（34）和進液管（35）；

5.根據權利要求4所述的一種智能自清潔高效節能塔器，其特征在于，所述填料壓板（23）安裝于塔體（31）的內側壁，所述填料壓板（23）位于進液管（35）的下方。

6.根據權利要求4所述的一種智能自清潔高效節能塔器，其特征在于，所述支撐柵板（24）安裝于塔體（31）的內側壁，所述驅動電機（18）安裝于塔體（31）的外側壁，所述蝸桿（17）轉動連接于塔體（31）的內部。

7.根據權利要求4所述的一種智能自清潔高效節能塔器，其特征在于，所述轉環（12）的外側壁轉動連接于塔體（31）的內側壁，所述齒環（13）固定連接于塔體（31）的內側壁。

8.根據權利要求4所述的一種智能自清潔高效節能塔器，其特征在于，所述塔體（31）的內側壁下部安裝有布風板（37），所述布風板（37）位于進氣管（34）的上方，所述塔體（31）的外側壁安裝有控制器（36）。

技術總結
本技術公開了一種智能自清潔高效節能塔器，包括自清潔組件，所述自清潔組件包括轉桿、轉環、齒環、攪拌桿、蝸輪、蝸桿、驅動電機、齒輪、限位套、填料壓板和支撐柵板；所述轉桿的頂端轉動連接于填料壓板的下表面。本技術通過控制器定時控制驅動電機工作，通過驅動電機帶動蝸桿，蝸桿帶動蝸輪，蝸輪帶動轉桿轉動，轉桿通過限位套帶動攪拌桿，由于攪拌桿與限位套轉動連接，因此當攪拌桿圍繞著轉桿轉動時，攪拌桿以自身的軸線為軸轉動，此時通過攪拌桿可以對填料進行充分?jǐn)噭?dòng)，此時配合清洗液，可以提高對填料的清洗效果，相對于現有技術，本技術通過攪拌桿實現了對填料的充分?jǐn)噭?dòng)，進而提高了對填料的清潔效率。

技術研發人員：石家榮,肖春杰
受保護的技術使用者：滄州恒億石化設備有限公司
技術研發日：20240920
技術公布日：2025/4/24
