本發明涉及co2催化加氫制甲醇，具體涉及一種應用在熱電偶測量端的耐高溫氧化涂料及其制備方法。

背景技術：

1、二氧化碳作為主要的溫室氣體，其排放會對自然環境造成危害，在2013-2022年中，二氧化碳總排放量平均每年增長0.14％。因此，co2資源化利用的重要性更加突出，已經成為工業發展的重要問題。由于co2自身穩定性以及co2資源化利用的需求，催化氫化是目前最常用的方法之一，受反應體系的影響，反應氣二氧化碳和氫源(如氫氣、水)可以生成不同的目標產物(如固態碳、低碳醇、甲酸、二甲醚、以及低碳烯烴等)，同時有著反應物轉化量大、轉化率高、產品選擇性好等特點，成為資源化利用co2的開發焦點。

2、目前co2加氫轉化為甲醇的催化劑主要分為貴金屬催化劑和非貴金屬催化劑。對于貴金屬催化劑常用的有鉻基催化劑、銦基催化劑等。有研究表明，在ru/in2o3中添加zro2可進一步提高co2加氫制甲醇的催化活性，當ru負載量為1wt.％時，所獲ru/in2o3-zro2催化劑具有更高的甲醇選擇性，在300℃、5mpa、21000cm3gcat-1h-1條件下，甲醇時空產率達到0.685gmeoh?h-1gcat–1。還有研究表明，等離子體輔催化mnox/zro2作用于co2加氫反應，甲醇時空產率為4.5mgmeoh?gcat-1h-1。

3、對非貴金屬催化劑的研究以cu基催化劑為主。有研究采用浸漬法制備了cuo/tio2負載型催化劑，并將其用于co2加氫制甲醇反應，獲得了0.47-1％的產量。有研究制備了cu/zno/al2o3/sio2催化劑，co2轉化率為12.6％，甲醇選擇性為85.1％，甲醇收率為10.7％。

4、非平衡態等離子體技術在放電過程中會產生大量的自由基和準分子，它們的化學性質非常活躍，很容易和其它原子、分子或其它自由基發生反應而形成穩定的原子或分子，具有高效、低耗、高可控程度、長使用壽命等優勢，在co2資源化利用方面表現出良好的應用潛力。目前，已有很多研究采用非平衡態等離子體技術催化加氫制甲醇，例如，中國發明專利cn?109529851?a公開了一種名稱為：一種鎳基負載型催化劑及利用其等離子體催化co2加氫制甲醇方法。該技術將含有niox負載在tio2載體上，甲醇選擇性1％-85％。不足之處為co2的轉化率偏低，大多在13％-35％，最高達到75％，但此時甲醇選擇性僅有1％，其余條件下co選擇性遠遠超過甲醇選擇性，同時缺少產率及時空產率等評價指標，并且原料制備過程中使用了貴金屬導致催化劑造價偏高，且制備過程較為復雜。

技術實現思路

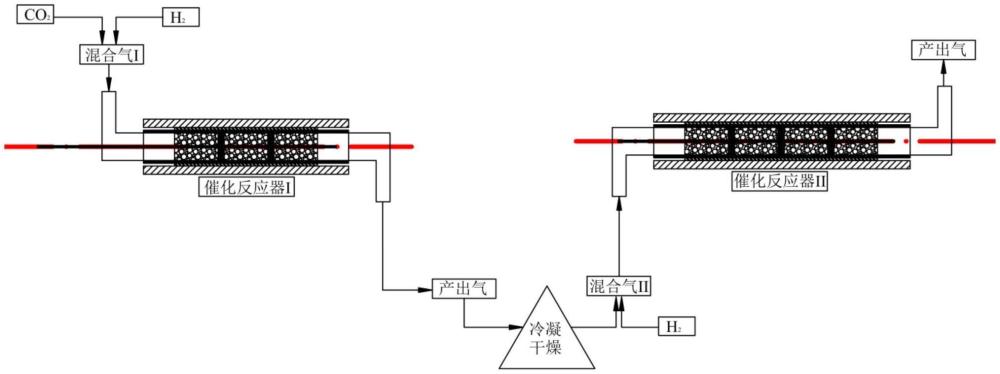

1、現有技術中存在的問題是：常規非平衡態等離子體技術催化加氫制甲醇的方法，co2轉化率偏低，很難達到80％。針對上述問題，本發明提供一種催化制甲醇用電催化反應器裝置系統，其包括介質阻擋放電催化反應器i和介質阻擋放電催化反應器ii，所述介質阻擋放電催化反應器i與介質阻擋放電催化反應器ii之間設置有干燥裝置，所述介質阻擋放電催化反應器i與介質阻擋放電催化反應器ii以及干燥裝置通過連接管道相互連通，所述介質阻擋放電催化反應器ii與干燥裝置之間的連接管道中部還設有氫氣進氣支管，所述氫氣進氣支管與所述連接管道相互連通。

2、優選地，所述介質阻擋放電催化反應器i的催化劑裝填區包括若干個還原催化劑裝填區，相鄰還原催化劑裝填區之間設置有金屬混合粉末i裝填區；

3、所述還原催化劑裝填區中還原催化劑的裝填密度是0.75-1.15g/ml；

4、所述金屬混合粉末i裝填區的的裝填密度是1.5-1.8g/ml；

5、單個還原催化劑裝填區與單個金屬混合粉末i裝填區沿介質阻擋放電催化反應器i軸線方向的裝填長度比是5-5.5cm:1-2mm；

6、所述金屬混合粉末i為fe單質粉末與al單質粉末按照質量比3:1形成的混合物；

7、所述還原催化劑為負載有fe和cu兩種納米粒子的γ-al2o3顆粒。

8、優選地，γ-al2o3顆粒的直徑為0.5-1.2mm，fe在γ-al2o3顆粒表面的負載量為3.5-4.2wt.％，cu在γ-al2o3顆粒表面的負載量為5.5-6.5wt.％。

9、優選地，還原催化劑裝填區的個數不少于3個。

10、優選地，所述介質阻擋放電催化反應器ii的催化劑裝填區包括若干個加氫催化劑裝填區和若干個金屬混合粉末ii裝填區，所述催化劑裝填區與金屬混合粉末ii裝填區交替分布；

11、所述加氫催化劑裝填區內加氫催化劑的裝填密度是0.75-1.15g/ml；

12、所述金屬混合粉末ii裝填區內金屬混合粉末ii的裝填密度是1.5-1.8g/ml；

13、所述單個加氫催化劑裝填區與單個金屬混合粉末ii裝填區沿介質阻擋放電催化反應器ii軸線方向的裝填長度比是6-8cm:1-2mm；

14、所述加氫催化劑為負載有fe和ce兩種納米粒子的γ-al2o3顆粒。

15、所述金屬混合粉末ii為為fe單質粉末與al單質粉末按照質量比3:1形成的混合物。

16、優選地，所述γ-al2o3顆粒的直徑為0.5-1.2mm，fe在γ-al2o3顆粒表面的負載量為3.5-4.2wt.％，ce在γ-al2o3顆粒表面的負載量為7.5-8.5wt.％。

17、優選地，加氫催化劑裝填區的個數不少于4個。

18、優選地，金屬混合粉末i中fe單質粉末的平均粒徑是200-400目，al單質粉末的平均粒徑是200-400目。

19、優選地，金屬混合粉末ii中fe單質粉末的平均粒徑是200-400目，al單質粉末的平均粒徑是200-400目。

20、一種非平衡態等離子體協同兩步法催化制甲醇的方法，其制備方法包括以下步驟：

21、(1)co2還原，co2與h2形成的混合氣i在介質阻擋放電催化反應器i中被還原成co，生成的co通過連接管進入干燥裝置內充分干燥；

22、(2)co催化加氫制甲醇

23、步驟(1)所獲混合氣i將冷凝裝置充分干燥后，與氫氣進氣支管補充的h2形成混合氣ii，并一起進入到介質阻擋放電催化反應器ⅱ內進行催化反應得到甲醇。

24、優選地，混合氣i中co2與h2的體積比為1:3-3.5，反應氣體總流量為10-15sccm，混合氣i在介質阻擋放電催化反應器i中的氣壓不大于1.4bar，反應溫度為60-90℃，混合氣i在放電區域停留時間應為7-14s。

25、優選地，混合氣ii中co與h2的體積比為1:5-6，反應氣體總流量為10-15sccm，混合氣ii在介質阻擋放電催化反應器ii中氣壓不大于1.2bar，反應溫度為75-100℃，混合氣ii在放電區域停留時間應為40-50s。

26、本發明具有如下的有益效果：

27、(1)本發明通過優化催化劑的組成以及催化劑在介質阻擋放電催化反應器中的裝填順序，顯著提高了非平衡態等離子體協同兩步法催化制甲醇反應中co2的轉化率、甲醇的選擇性，取得了顯著的技術效果；

28、(2)本發明在介質阻擋放電催化反應器的催化劑裝填區間隔裝填有金屬混合粉末，在等離子體放電反應中，這些金屬混合粉末能夠高效地與氣體中的氧原子發生反應，同時在含有氫原子的環境中實現還原過程，這一機制顯著增加了反應物中氧原子的反應路徑，從而有效引導反應向目標生成物的方向推進，并在此過程中起到對催化劑的保護作用。
