本技術涉及工件結構領域，尤其涉及一種t形或工字形構件校正工裝裝置。

背景技術：

1、t形或工字形構件是非常容易變形，目前沒有專用的校正結構，基本都是靠人敲打等。甚至需要熱處理，熱矯正周期長、耗時大、費用高。

2、2024年5月9日，以“工字鋼?and?校正?and?液壓”為摘要關鍵詞，在中國專利公開數據庫中進行了檢索，發現了4篇文獻，分別為：cn204148304u公開的型鋼平直機、cn204940888u公開的一種基于液壓機的爬梯和步道校正裝置、cn209288004u公開的一種外圓弧板自動校正裝置、cn210966461u公開的一種鑄件平整校壓機。

3、經過仔細閱讀，以上設備占地大，且無法實現懸空快速校正。

4、和本專利的構思完全不同。

技術實現思路

1、實用新型的目的：為了提供效果更好的一種t形或工字形構件校正工裝裝置，具體目的見具體實施部分的多個實質技術效果。

2、為了達到如上目的，本實用新型采取如下技術方案：

3、一種t形或工字形構件校正工裝裝置，其特征在于，

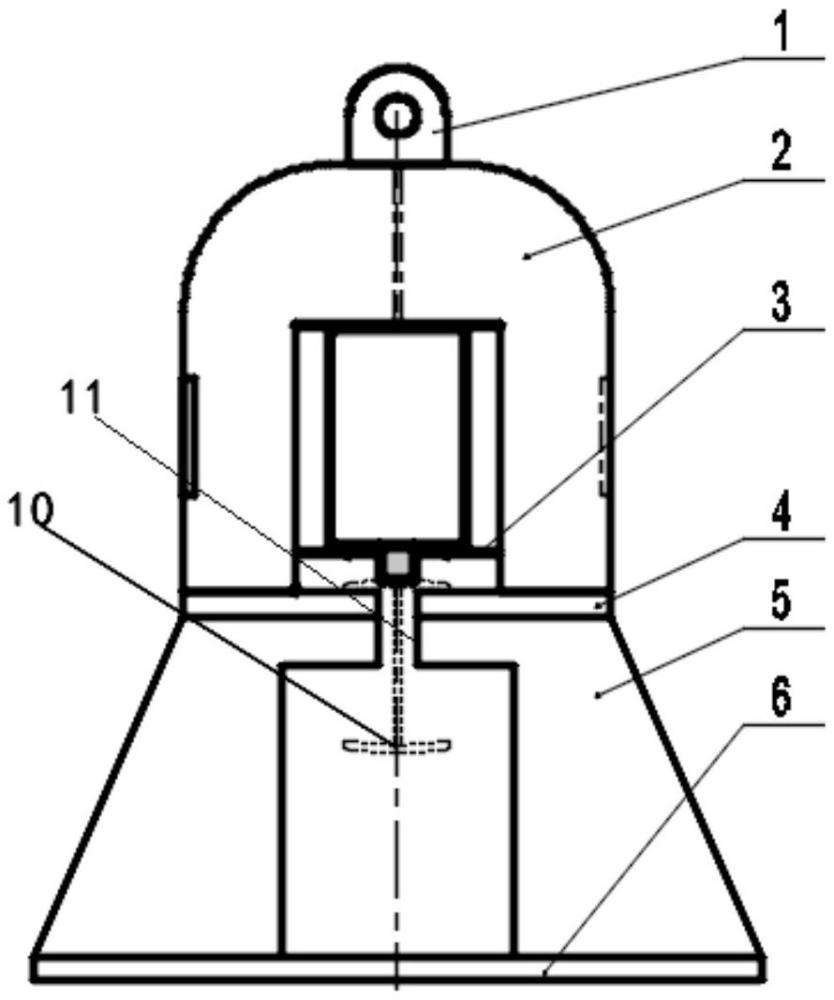

4、該校正工裝裝置包含上下模連接裝置4，上下模連接裝置4用于連接上模2和下部支撐5；

5、上模2中部包含空間為液壓動力空間8，液壓動力空間8中布置有朝下的液壓缸；

6、在上下模連接裝置4上包含間隙11；

7、t形或工字形構件的上板面能夠貼合上下模連接裝置4的上表面；

8、下部支撐5中部的空間用于容納t形或工字形構件的下半部分。

9、本實用新型進一步技術方案在于，下部支撐5下方布置有底板6。

10、本實用新型進一步技術方案在于，上模2內部的空間包含有頂升裝置3，頂升裝置3能夠搭接液壓缸。

11、本實用新型進一步技術方案在于，液壓缸包含多個。

12、本實用新型進一步技術方案在于，還包含能夠為液壓缸供給液體的液壓站9。

13、本實用新型進一步技術方案在于，下部支撐5為下大上小的結構。

14、本實用新型進一步技術方案在于，上模2上方布置有吊耳1。

15、采用如上技術方案的本實用新型，相對于現有技術有如下有益效果：工裝制作為滿足實際校正要求，通過總結鋼板壓形回彈經驗，考慮焊接鋼板壓制時的回彈量，采用320噸油壓機可以滿足使用。有效解決了熱矯正周期長、耗時大、費用高的技術問題，在構件生產過程中起到結構簡單、操作便捷、經濟、實用、高效的作用。

技術特征：

1.一種t形或工字形構件校正工裝裝置，其特征在于，

2.如權利要求1所述的一種t形或工字形構件校正工裝裝置，其特征在于，下部支撐（5）下方布置有底板（6）。

3.如權利要求1所述的一種t形或工字形構件校正工裝裝置，其特征在于，上模（2）內部的空間包含有頂升裝置（3），頂升裝置（3）能夠搭接液壓缸。

4.如權利要求1所述的一種t形或工字形構件校正工裝裝置，其特征在于，液壓缸包含多個。

5.如權利要求1所述的一種t形或工字形構件校正工裝裝置，其特征在于，還包含能夠為液壓缸供給液體的液壓站（9）。

6.如權利要求1所述的一種t形或工字形構件校正工裝裝置，其特征在于，下部支撐（5）為下大上小的結構。

7.如權利要求1所述的一種t形或工字形構件校正工裝裝置，其特征在于，上模（2）上方布置有吊耳（1）。

技術總結
本技術涉及工件結構領域，尤其涉及一種T形或工字形構件校正工裝裝置。該校正工裝裝置包含上下模連接裝置（4），上下模連接裝置（4）用于連接上模（2）和下部支撐（5）；上模（2）中部包含空間為液壓動力空間（8），液壓動力空間（8）中布置有朝下的液壓缸；在上下模連接裝置（4）上包含間隙（11）；T形或工字形構件的上板面能夠貼合上下模連接裝置（4）的上表面；下部支撐（5）中部的空間用于容納T形或工字形構件的下半部分。

技術研發人員：李社信,梁繼鵬,馬志國,楊昌春,李世兵
受保護的技術使用者：蘭州蘭石建設工程有限公司
技術研發日：20240614
技術公布日：2025/4/28
