本發明涉及建筑施工防塵設備，具體為一種建筑施工環保防塵裝置。

背景技術：

1、建筑施工是指工程建設實施階段的生產活動，是各類建筑物的建造過程，也可以說是把設計圖紙上的各種線條，在指定的地點，變成實物的過程。它包括基礎工程施工、主體結構施工、屋面工程施工、裝飾工程施工等。施工作業的場所稱為“建筑施工現場”或叫“施工現場”，也叫工地。

2、在建筑施工過程中，因對建筑結構進行施工以及施工過程會產生許多灰塵，傳統的做法是采用降塵設備、抑塵設備以及吸塵設備，而降塵設備一般采用噴淋裝置，由于噴淋裝置主要通過噴水降塵，因此在天氣寒冷時會因管道堵塞凍裂，而抑塵設備通常采用防塵網，防塵網雖然使用成本低，但防塵網一般由塑料材質制成，在陽光暴曬、風吹雨淋等自然環境因素的作用下，容易老化、破損，需要定期更換，進而增加了使用成本，而且防塵網吸附的灰塵會因其他原因脫落收集困難，而這些設備通常在特定的使用環境下進行使用，無法根據建筑施工的具體要求而在不同施工場地使用，并且不能在天氣寒冷時使用與部分設備循環使用效果差，從而產生了諸多不便以及環保上的不足，基于此提出一種建筑施工環保防塵裝置。

技術實現思路

1、本發明的目的在于提供一種建筑施工環保防塵裝置，以解決上述背景技術中提出的問題。

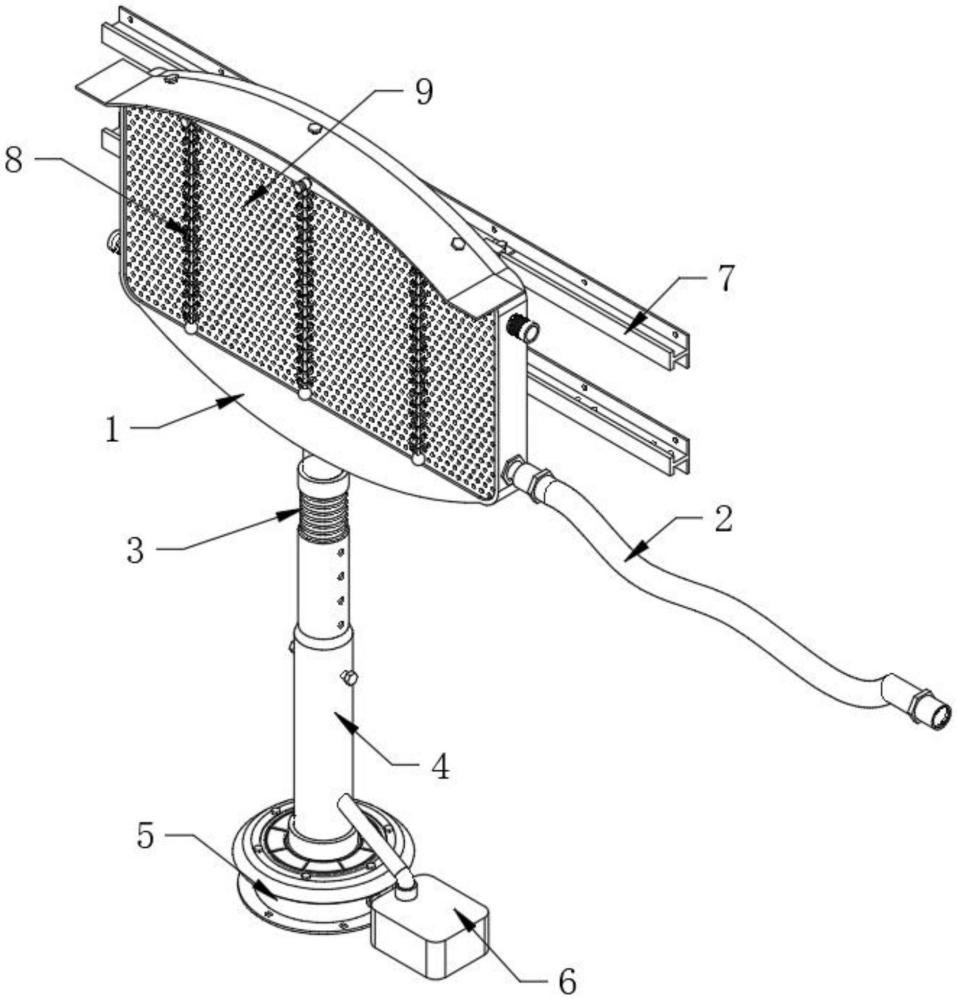

2、為實現上述目的，本發明提供如下技術方案：一種建筑施工環保防塵裝置，包括吸塵框板、存儲盒、滑動機構、吸塵管和吸氣泵機，所述吸塵框板的兩側均連通有兩個螺紋連接座一，所述吸塵框板正面的內側固定安裝有限位框，所述限位框正面的四角均固定安裝有釹磁鐵，所述吸塵框板正面的內側活動安裝有不銹鋼篩網機構，所述不銹鋼篩網機構包括篩網板、篩網橫板和篩網豎板，兩個所述螺紋連接座一的外側螺紋連接有連通機構，所述吸塵框板的底部連通有導出管，所述吸塵框板正面的頂端固定安裝有若干套接柱，所述套接柱的外側活動安裝有清掃機構，所述導出管的底端連通有軟連接機構，所述軟連接機構的底端連通有調節機構，所述調節機構的底端連通有吸塵機構，所述吸塵框板的頂部活動安裝有遮雨蓋，所述遮雨蓋通過螺栓固定安裝在螺紋連接座一的頂部；

3、所述調節機構包括支撐內筒和支撐外筒，所述支撐內筒的兩側均開設有若干凹槽，所述支撐外筒活動套接在支撐內筒的外側，所述支撐內筒和支撐外筒的相對端均固定安裝有密封錐，所述支撐外筒的內側嵌入套接有嵌入式密封圈，所述支撐外筒兩側的內部螺紋貫穿連接有固定螺栓，所述支撐外筒的內側固定套接有支環，所述支環的頂部活動放置有支撐環，所述支撐環的底部固定安裝有濾塵布袋，所述濾塵布袋的底端連通有導流軟管，所述導流軟管的底端連通有排出管，所述導流軟管的外側固定套接有固定套箍，所述固定套箍的外側固定安裝有四個柔性彈簧，四個所述柔性彈簧的頂部均固定安裝有蝴蝶型薄片。

4、優選的，所述不銹鋼篩網機構的規格尺寸與吸塵框板的規格尺寸相適配，所述釹磁鐵的位置與不銹鋼篩網機構的位置相對應，所述吸塵框板的底部為弧形，所述篩網橫板固定安裝在篩網板背面的底端，所述篩網豎板呈線性均勻分布在篩網板的背面。

5、優選的，所述連通機構包括連接軟管和螺紋連接頭一，所述螺紋連接頭一固定安裝在連接軟管的兩端，所述螺紋連接頭一的規格尺寸與螺紋連接座一的規格尺寸相適配，所述吸塵管的兩端均固定安裝有螺紋連接頭二，所述吸塵管的外側連通有若干連通頭，所述連通頭的外側固定安裝有集氣罩，所述連通頭呈線性均勻分布在吸塵管的外側，所述螺紋連接頭二的規格尺寸與螺紋連接座一的規格尺寸相適配。

6、優選的，所述滑動機構包括兩個工字滑軌，兩個所述工字滑軌的背面均開設有若干安裝孔，所述安裝孔呈線性均勻分布在工字滑軌的內側，兩個所述工字滑軌的外側均滑動套接有兩個凸型滑座，兩個所述凸型滑座的頂部均螺紋貫穿有頂絲，兩個所述凸型滑座遠離工字滑軌的一側均固定安裝有球窩座，所述球窩座的內側活動套接有球頭柱，所述球頭柱遠離球窩座一端的內部螺紋連接有雙向螺紋桿，所述雙向螺紋桿對稱的另一端外側螺紋連接有安裝螺紋筒，所述安裝螺紋筒的外側鉸接有鉸接座，所述鉸接座固定安裝在吸塵框板的背面。

7、優選的，所述套接柱呈線性均勻分布在吸塵框板正面的頂端，所述清掃機構包括連接繩、聚酯纖維束、套環和塑料空心球，所述連接繩固定安裝在套環的底部，所述套環活動套接在套接柱的外側，所述聚酯纖維束呈圓周線性均勻分布在連接繩的外側，所述塑料空心球固定安裝在連接繩的底端，所述套接柱遠離吸塵框板一端的內部螺紋連接有螺栓。

8、優選的，所述軟連接機構包括內螺紋筒一、波紋軟管和外螺紋筒一，所述導出管的外側設置有螺紋，所述內螺紋筒一通過螺紋連接在導出管的外側，所述波紋軟管分別固定安裝在內螺紋筒一和外螺紋筒一的相對端，所述外螺紋筒一的外側設置有螺紋，所述支撐內筒頂端的內側設置有螺紋，所述外螺紋筒一通過螺紋與支撐內筒頂端的內側相螺紋連接。

9、優選的，所述凹槽呈線性均勻分布在支撐內筒的兩側，所述密封錐的數量為兩個，兩個所述密封錐分別固定安裝在支撐內筒和支撐外筒的一端，且兩個密封錐分別活動套接在支撐內筒的外側與支撐外筒的內側，所述固定螺栓的規格尺寸與凹槽的規格尺寸相適配。

10、優選的，所述排出管固定貫穿支撐外筒并延伸至支撐外筒的外側，所述柔性彈簧呈圓周均勻分布在固定套箍的外側，所述柔性彈簧遠離固定套箍的一端固定安裝在支撐外筒的內壁，所述蝴蝶型薄片呈蝴蝶形，且蝴蝶型薄片的中間部通過焊接固定安裝在柔性彈簧的頂部，所述蝴蝶型薄片的一端為大，另一端為小，所述排出管遠離固定套箍的一端活動密封套接在存儲盒的輸入端。

11、優選的，所述吸氣泵機的輸入端連通有大支管，所述大支管的一側連通有小支管，所述小支管和大支管的頂端均通過螺紋連接有螺紋密封蓋，所述大支管的規格尺寸與導出管和內螺紋筒一的規格尺寸相適配，所述小支管的規格尺寸與螺紋連接座一、螺紋連接頭一和螺紋連接頭二的規格尺寸相適配。

12、優選的，所述吸塵機構包括安裝殼，所述安裝殼底端的外側固定套接有法蘭環，所述安裝殼的頂部固定安裝有光伏太陽能板，所述安裝殼頂部的外側通過螺栓固定安裝有遮雨罩，所述安裝殼的側壁開設有若干排氣窗，所述安裝殼頂端的內側固定套接有連接筒，所述連接筒的底端固定安裝在安裝殼內腔的底部，所述連接筒頂端的內側設置有螺紋，所述連接筒頂端的內側與支撐外筒底端的外側通過螺紋相連接，所述連接筒的內側固定安裝有鏤空安裝架，所述鏤空安裝架的頂部安裝有排氣風機，所述連接筒底端的內部開設有若干導流孔，所述安裝殼的內部設置有電器組件，所述電器組件包括太陽能充電控制器、蓄電池和直流轉換器，所述安裝殼的外側固定安裝有供電插口。

13、與現有技術相比，本發明的有益效果是：1、該在使用時，通過將不銹鋼篩網機構放置在吸塵框板內側的限位框外，并將軟連接機構連接在導出管和調節機構的相對側，并將調節機構連接在吸塵機構的相對側，并通過滑動機構調節吸塵框板的位置和角度，最后將滑動機構安裝在支撐面，而后當吸塵機構啟動時，通過調節機構輸入氣流，并將該氣流通過軟連接機構連通在吸塵框板的內側，接著氣流從吸塵框板和不銹鋼篩網機構進入，并經過不銹鋼篩網機構對空氣中灰塵起到初步攔截的作用，接著其余部分氣流和灰塵通過軟連接機構的導流進入調節機構的內部，而后氣流通過濾塵布袋過濾灰塵，氣流通過調節機構和吸塵機構導出，灰塵在濾塵布袋的限位下逐步下移，此時通過導流軟管和排出管的導流進入到存儲盒的內部，從而將灰塵進行集中收集，并方便后續的處理；

14、2、不銹鋼篩網機構通過吸塵框板和限位框的限位，并通過釹磁鐵的吸附，便于安裝在吸塵框板的內側，方便結構穩定以及拆卸清洗，當敲擊不銹鋼篩網機構時，篩網橫板和篩網豎板攔截的灰塵掉落在吸塵框板的內部，通過導出管和軟連接機構導流進入到調節機構的內部，從而便于清理維護增加使用壽命，整體使用壽命長，可循環使用，有利于增加環保效果；

15、3、在使用時，將套環套接在套接柱的外側，并通過螺栓擰入套接柱對套環進行限位，此時聚酯纖維束的外側與不銹鋼篩網機構的外側進行接觸，并在氣流的作用下以及風的作用下，通過塑料空心球對連接繩產生晃動作用，以此通過聚酯纖維束對不銹鋼篩網機構產生摩擦，促使對篩網板外側進行清掃，并起到增加摩擦靜電的效果，從而增加不銹鋼篩網機構對灰塵的靜電吸附作用，便于進行配合作業，增加灰塵的攔截效果；

16、4、氣流通過濾塵布袋時，經過濾塵布袋過濾灰塵，氣流通過調節機構，灰塵在濾塵布袋的限位下逐步下移，氣流穿過濾塵布袋施加在蝴蝶型薄片，蝴蝶型薄片輕質蝶形且兩端配重不均，加上濾塵布袋和導流軟管的柔性結構，從而在柔性彈簧的彈力作用下產生一定的晃動，當濾塵布袋和導流軟管內側灰塵堆積不均時，會造成一定的晃動，并在堆積過多作業人員敲擊調節機構，使得灰塵通過排出管導流到存儲盒的內部，因而會避免堵塞減少維護時間。
