本技術涉及氫氣回收設備，特別涉及一種工業廢氫氣回收再利用裝置。

背景技術：

1、在工業生產過程中，氫氣是許多化學反應的重要參與者，但在反應后往往會有部分氫氣剩余或作為廢氣排放，這些廢氣中的氫氣，如果不加以回收，既浪費了資源，又對環境造成了潛在的威脅，因此，會通過一系列的處理設備將廢氣中的氫氣進行凈化處理，使其重新達到生產要求；

2、而在工業生產過程中，廢氣中的氫氣往往夾雜著水分、油分等液體雜質。這些液體雜質如果不經過處理就直接回收使用，可能會對后續的生產過程造成不利影響，如堵塞管道、影響氫氣純度等，于是，會通過氣液分離設備去除廢氣中的液體雜質，保證回收氫氣的質量，如利用離心分離式氣液分離設備對廢氣中的水分、油分等液體雜質進行去除時，利用離心分離式氣液分離設備內的螺旋葉片強迫氣體作離心旋流運動而產生離心力，從而實現氣液分離的效果，而螺旋葉片雖然能產生強制旋流作用，使得夾帶的液滴具有足夠的離心力甩到外層的筒壁上，但還是會有部分氣體無法將液體充分的分離出來，從而會影響到氣液分離效果。

技術實現思路

1、本實用新型的目的在于提供一種工業廢氫氣回收再利用裝置，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種工業廢氫氣回收再利用裝置，包括氣液分離罐，所述氣液分離罐外側固定安裝有多個支撐柱，所述氣液分離罐底部固定安裝有液體排出管，所述氣液分離罐頂部固定安裝有頂蓋，所述頂蓋外側固定安裝有進料管，所述頂蓋內固定安裝有排氣管，所述排氣管外側固定安裝有螺旋葉片，所述螺旋葉片上活動安裝有多個多孔撞擊板，所述排氣管底部活動安裝有緩沖板。

4、優選的，所述氣液分離罐頂部與頂蓋底部分別固定安裝有法蘭，且所述氣液分離罐與頂蓋之間通過法蘭與螺栓固定連接，且氣液分離罐與頂蓋之間還穿插安裝有密封圈。

5、優選的，所述排氣管呈倒l形結構，所述排氣管底部開設有螺槽，在排氣管底部開設螺槽，可實現緩沖板的快速裝配。

6、優選的，所述緩沖板呈圓臺狀結構，所述緩沖板底部固定安裝有螺環，所述螺環螺紋連接在螺槽內，即所述緩沖板通過螺環活動安裝在排氣管底部，且所述緩沖板內開設有多個通孔，借助緩沖板的設置，可對通過螺旋葉片離心加速的介質氣流進行緩沖。

7、優選的，所述螺旋葉片頂部與底部均開設有多個第一插槽，且同列的兩個第一插槽為一組。

8、優選的，所述多孔撞擊板內開設有第二插槽，所述第二插槽內底部與底部均開設有安裝槽，所述安裝槽內卡裝有橡膠條，位于所述第二插槽上方與下方位置多孔撞擊板還均開設有流水槽，所述多孔撞擊板通過第二插槽穿插安裝在螺旋葉片對應的兩個第一插槽之間，將多個多孔撞擊板穿插安裝在螺旋葉片上，可對介質氣流進行過濾，從而提升介質氣流中的氣液分離效果。

9、與現有技術相比，本實用新型具有如下有益效果：

10、本實用新型所述的一種工業廢氫氣回收再利用裝置，在螺旋葉片外側設置多個多孔撞擊板，從而借助多孔撞擊板能夠增加氣體流動的湍流程度，使得氣體中的液滴在更強烈的擾動下更容易被甩向外層筒壁，從而實現更有效的分離，且通過螺旋葉片和多孔撞擊板的共同作用，氣體在旋轉過程中被多次分散和再混合，進一步減少了液滴逃逸的可能性，確保了較高的氣液分離效果；

11、同時，插接式的多孔撞擊板也便于后期設備的清理維護，防止因聚積大量的雜質，導致分離效率下降的情況出現。

技術特征：

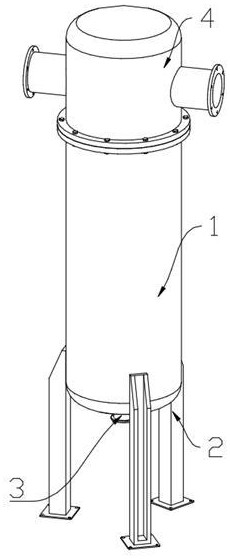

1.一種工業廢氫氣回收再利用裝置，其特征在于：包括氣液分離罐（1），所述氣液分離罐（1）外側固定安裝有多個支撐柱（2），所述氣液分離罐（1）底部固定安裝有液體排出管（3），所述氣液分離罐（1）頂部固定安裝有頂蓋（4），所述頂蓋（4）外側固定安裝有進料管（5），所述頂蓋（4）內固定安裝有排氣管（6），所述排氣管（6）外側固定安裝有螺旋葉片（7），所述螺旋葉片（7）上活動安裝有多個多孔撞擊板（8），所述排氣管（6）底部活動安裝有緩沖板（9）。

2.根據權利要求1所述的一種工業廢氫氣回收再利用裝置，其特征在于：所述氣液分離罐（1）頂部與頂蓋（4）底部分別固定安裝有法蘭，且所述氣液分離罐（1）與頂蓋（4）之間通過法蘭與螺栓固定連接，且氣液分離罐（1）與頂蓋（4）之間還穿插安裝有密封圈（10）。

3.根據權利要求1所述的一種工業廢氫氣回收再利用裝置，其特征在于：所述排氣管（6）呈倒l形結構，所述排氣管（6）底部開設有螺槽（12）。

4.根據權利要求3所述的一種工業廢氫氣回收再利用裝置，其特征在于：所述緩沖板（9）呈圓臺狀結構，所述緩沖板（9）底部固定安裝有螺環（13），所述螺環（13）螺紋連接在螺槽（12）內，即所述緩沖板（9）通過螺環（13）活動安裝在排氣管（6）底部，且所述緩沖板（9）內開設有多個通孔。

5.根據權利要求1所述的一種工業廢氫氣回收再利用裝置，其特征在于：所述螺旋葉片（7）頂部與底部均開設有多個第一插槽（11），且同列的兩個第一插槽（11）為一組。

6.根據權利要求5所述的一種工業廢氫氣回收再利用裝置，其特征在于：所述多孔撞擊板（8）內開設有第二插槽（15），所述第二插槽（15）內底部與底部均開設有安裝槽（16），所述安裝槽（16）內卡裝有橡膠條（17），位于所述第二插槽（15）上方與下方位置多孔撞擊板（8）還均開設有流水槽（14），所述多孔撞擊板（8）通過第二插槽（15）穿插安裝在螺旋葉片（7）對應的兩個第一插槽（11）之間。

技術總結
本技術公開了一種工業廢氫氣回收再利用裝置，涉及氫氣回收設備技術領域，包括氣液分離罐，氣液分離罐外側固定安裝有多個支撐柱，氣液分離罐底部固定安裝有液體排出管，氣液分離罐頂部固定安裝有頂蓋，頂蓋外側固定安裝有進料管，頂蓋內固定安裝有排氣管，排氣管外側固定安裝有螺旋葉片，螺旋葉片上活動安裝有多個多孔撞擊板。在螺旋葉片外側設置多個多孔撞擊板，從而借助多孔撞擊板能夠增加氣體流動的湍流程度，使得氣體中的液滴在更強烈的擾動下更容易被甩向外層筒壁，從而實現更有效的分離，且通過螺旋葉片和多孔撞擊板的共同作用，氣體在旋轉過程中被多次分散和再混合，進一步減少了液滴逃逸的可能性，確保了較高的氣液分離效果。

技術研發人員：陳晨
受保護的技術使用者：四平市北威鉬業有限公司
技術研發日：20240729
技術公布日：2025/4/28
