本申請涉及浸膠設備，尤其涉及一種儲布架及浸膠機。

背景技術：

1、在浸膠工藝生產過程中，導開機放卷完成時，導開機和前牽引機停止工作，其余設備按原速度正常運行，導開機更換軸和布頭接頭，儲布架需要儲備足夠量的布料才能滿足導開機更換軸和布頭接頭完成后儲布架還有剩余儲布。然而，在導開機更換軸和布頭接頭過程中，儲布架難以動態調整布料張力。由于布料長度變化或外部因素干擾，布料容易出現松弛或過度拉伸，導致布料變形、褶皺或損壞，影響產品質量。

技術實現思路

1、有鑒于此，本申請的目的是為了克服現有技術中的不足，提供一種儲布架及浸膠機，能夠動態調整布料的張力，使布料的張力基本保持恒定，進而能夠提高產品質量；以及，能夠提高儲布架的儲布量。

2、本申請?zhí)峁┤缦录夹g(shù)方案：

3、第一方面，本申請實施例提供一種儲布架，所述儲布架包括：

4、上導布輥組件和下導布輥組件，所述上導布輥組件位于所述下導布輥組件的上方，所述上導布輥組件具有至少一個上導布輥，所述下導布輥組件具有連接機構和至少一個下導布輥，所述上導布輥和所述下導布輥用于引導和支撐布料；

5、調節組件，所述調節組件和所述下導布輥組件的連接機構連接設置，所述調節組件能夠以預設驅動力驅動所述下導布輥組件在預設方向上移動，所述預設方向至少具有沿垂直方向的分量，使得所述下導布輥組件的移動能夠調整所述上導布輥組件和所述下導布輥組件的間距；其中，所述預設驅動力、所述下導布輥組件的重力和所述布料的張力的合力為零。

6、在第一方面的其中一些實施例中，所述調節組件包括鏈傳動機構和驅動機構，所述鏈傳動機構具有主動鏈輪和傳動鏈條，所述驅動機構和所述主動鏈輪連接，所述驅動機構用于驅動所述主動鏈輪轉動，所述傳動鏈條具有緊邊，所述緊邊和所述預設方向平行，且所述緊邊和所述連接機構連接。

7、在第一方面的其中一些實施例中，所述傳動鏈條包括鏈條本體、轉接件和一對調節件，所述鏈條本體具有兩個自由端，所述一對調節件設置于所述轉接件上，每個所述自由端分別連接有一個所述調節件，所述調節件用于調節對應的自由端和所述轉接件在所述預設方向上的間距。

8、在第一方面的其中一些實施例中，所述調節件包括基座、連接桿和至少兩個鎖緊螺母，所述基座具有貫穿設置的調節孔，所述調節孔沿所述預設方向延伸設置，所述基座設置于所述轉接件上，所述連接桿具有固定端和螺紋端，所述固定端和所述自由端連接，所述螺紋端穿設于所述調節孔，且所述螺紋端位于所述調節孔兩端的部分分別螺紋連接有至少一個所述鎖緊螺母，所述鎖緊螺母和所述基座抵接。

9、在第一方面的其中一些實施例中，所述上導布輥組件還包括上機架和至少一個張力檢測機構，所述至少一個上導布輥設置于所述上機架上，在所述至少一個所述上導布輥中，其中一個所述上導布輥通過所述張力檢測機構與所述上機架連接，所述張力檢測機構用于獲取對應的所述上導布輥上承載的張力。

10、在第一方面的其中一些實施例中，所述儲布架還包括控制組件，所述控制組件分別與所述張力檢測機構和所述調節組件電連接，所述控制組件用于根據所述張力檢測機構獲取的張力向所述調節組件發送控制指令，以調節所述預設驅動力。

11、在第一方面的其中一些實施例中，所述下導布輥組件包括下機架，所述至少一個導布輥設置于所述下機架上，所述下機架的底部設置有限位部，所述限位部向下延伸設置；在所述限位部和地面接觸的情況下，所述調節件位于所述鏈傳動機構的從動鏈輪的上方，且所述調節件和所述從動鏈輪之間形成有間隙。

12、在第一方面的其中一些實施例中，所述儲布架還包括限位組件，所述限位組件包括一對限位傳感器，所述下機架具有觸發部，所述觸發部的移動路徑的兩端分別設置有所述限位傳感器，且所述觸發部位于所述一對限位傳感器之間，所述限位傳感器用于獲取所述觸發部的位置信息。

13、在第一方面的其中一些實施例中，所述儲布架還包括多個導軌組件，所述多個導軌組件在所述下機架的周側相間隔設置；所述導軌組件包括導軌和軌輪，所述導軌沿所述預設方向延伸設置，所述軌輪轉動設置于所述下機架，所述軌輪和所述導軌滾動配合，所述軌輪的兩端中至少一端具有輪緣，所述輪緣和所述導軌的側面抵接；其中，所述下機架位于所述下導布輥的兩端的側邊分別設置有兩個所述導軌組件，在位于所述下機架同一側的兩個所述導軌組件中，兩個所述導軌組件之間的區域為內側，所述軌輪和所述導軌靠近所述內側的一側滾動配合，所述軌輪靠近所述下機架的一端具有所述輪緣。

14、第二方面，本申請還提供一種浸膠機，所述浸膠機包括如上述實施例中任一項所述的儲布架。

15、本申請的實施例具有如下優點：

16、本申請?zhí)峁┮环N儲布架，在浸膠工藝生產過程中，當導開機完成放卷并停止工作時，儲布架通過調節組件動態調整下導布輥組件的位置。調節組件根據布料張力的變化，保持調節組件作用于下導布輥組件上的預設驅動力不變，驅動下導布輥組件在垂直方向上移動，從而調整上導布輥組件和下導布輥組件之間的間距。通過這種方式，布料的張力得以保持恒定，避免布料松弛或過度拉伸，確保產品質量。

17、也就是說，通過調節組件驅動下導布輥組件移動，能夠?qū)崟r調整布料張力，避免布料松弛或過度拉伸。保持布料張力恒定，減少布料變形、褶皺或損壞，提高產品質量。

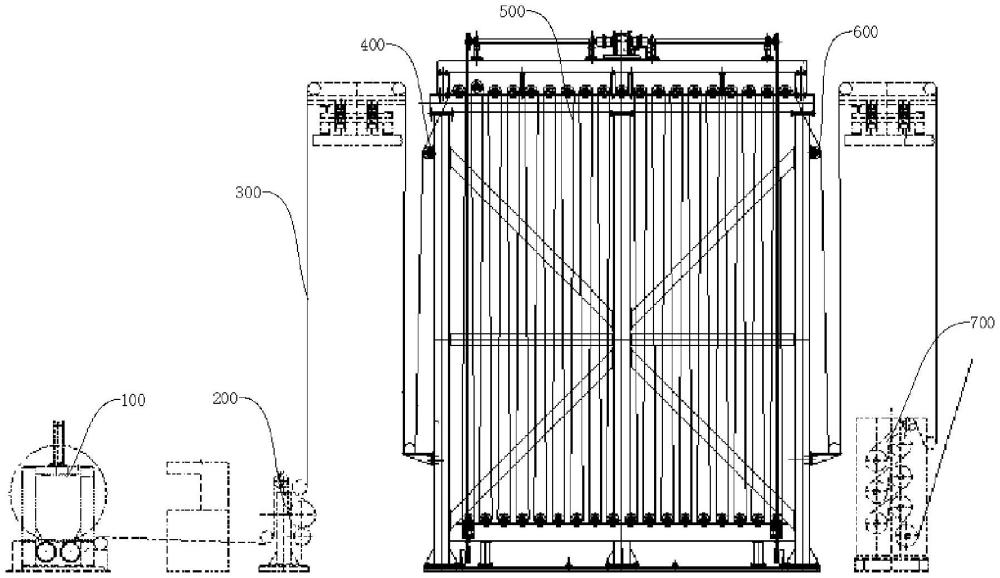

18、為使本發明的上述目的、特征和優點能更明顯和易懂，下文特舉較佳實施例，并配合所附附圖，做詳細說明如下。

技術特征：

1.一種儲布架，其特征在于，所述儲布架包括：

2.根據權利要求1所述的儲布架，其特征在于，所述調節組件包括多個鏈傳動機構和驅動機構，所述多個鏈傳動機構在所述下導布輥組件的周側相間隔設置，所述鏈傳動機構具有主動鏈輪和傳動鏈條，所述驅動機構和所述主動鏈輪連接，所述驅動機構用于驅動所述主動鏈輪轉動，所述傳動鏈條具有緊邊，所述緊邊和所述預設方向平行，且所述緊邊和所述連接機構連接。

3.根據權利要求2所述的儲布架，其特征在于，所述傳動鏈條包括鏈條本體、轉接件和一對調節件，所述鏈條本體具有兩個自由端，所述一對調節件設置于所述轉接件上，每個所述自由端分別連接有一個所述調節件，所述調節件用于調節對應的自由端和所述轉接件在所述預設方向上的間距。

4.根據權利要求3所述的儲布架，其特征在于，所述調節件包括基座、連接桿和至少兩個鎖緊螺母，所述基座具有貫穿設置的調節孔，所述調節孔沿所述預設方向延伸設置，所述基座設置于所述轉接件上，所述連接桿具有固定端和螺紋端，所述固定端和所述自由端連接，所述螺紋端穿設于所述調節孔，且所述螺紋端位于所述調節孔兩端的部分分別螺紋連接有至少一個所述鎖緊螺母，所述鎖緊螺母和所述基座抵接。

5.根據權利要求1所述的儲布架，其特征在于，所述上導布輥組件還包括上機架和至少一個張力檢測機構，所述至少一個上導布輥設置于所述上機架上，在所述至少一個所述上導布輥中，其中一個所述上導布輥通過所述張力檢測機構與所述上機架連接，所述張力檢測機構用于獲取對應的所述上導布輥上承載的張力。

6.根據權利要求5所述的儲布架，其特征在于，所述儲布架還包括控制組件，所述控制組件分別與所述張力檢測機構和所述調節組件電連接，所述控制組件用于根據所述張力檢測機構獲取的張力向所述調節組件發送控制指令，以調節所述預設驅動力。

7.根據權利要求3所述的儲布架，其特征在于，所述下導布輥組件包括下機架，所述至少一個下導布輥設置于所述下機架上，所述下機架的底部設置有限位部，所述限位部向下延伸設置；在所述限位部和地面接觸的情況下，所述調節件位于所述鏈傳動機構的從動鏈輪的上方，且所述調節件和所述從動鏈輪之間形成有間隙。

8.根據權利要求7所述的儲布架，其特征在于，所述儲布架還包括限位組件，所述限位組件包括一對限位傳感器，所述下機架具有觸發部，所述觸發部的移動路徑的兩端分別設置有所述限位傳感器，且所述觸發部位于所述一對限位傳感器之間，所述限位傳感器用于獲取所述觸發部的位置信息。

9.根據權利要求7所述的儲布架，其特征在于，所述儲布架還包括多個導軌組件，所述多個導軌組件在所述下機架的周側相間隔設置；所述導軌組件包括導軌和軌輪，所述導軌沿所述預設方向延伸設置，所述軌輪轉動設置于所述下機架，所述軌輪和所述導軌滾動配合，所述軌輪的兩端中至少一端具有輪緣，所述輪緣和所述導軌的側面抵接；其中，所述下機架位于所述下導布輥的兩端的側邊分別設置有兩個所述導軌組件，在位于所述下機架同一側的兩個所述導軌組件中，兩個所述導軌組件之間的區域為內側，所述軌輪和所述導軌靠近所述內側的一側滾動配合，所述軌輪靠近所述下機架的一端具有所述輪緣。

10.一種浸膠機，其特征在于，所述浸膠機包括如權利要求1至9中任一項所述的儲布架。

技術總結
本申請?zhí)峁┮环N儲布架及浸膠機，涉及浸膠設備技術領域。該儲布架包括上導布輥組件、下導布輥組件和調節組件，上導布輥組件位于下導布輥組件的上方，上導布輥組件具有至少一個上導布輥，下導布輥組件具有連接機構和至少一個下導布輥，上導布輥和下導布輥用于引導和支撐布料；調節組件和下導布輥組件的連接機構連接設置，調節組件能夠以預設驅動力驅動下導布輥組件在預設方向上移動，預設方向至少具有沿垂直方向的分量，使得下導布輥組件的移動能夠調整上導布輥組件和下導布輥組件的間距；預設驅動力、下導布輥組件的重力和布料的張力的合力為零。本申請能夠動態調整布料的張力，使布料的張力基本保持恒定，進而能夠提高產品質量。

技術研發人員：婁建鋒,韓愛國,張磊,路明德,熊文波,石晶晶,雷明陽,范世奇,王文豪,劉航
受保護的技術使用者：鄭紡機紡織機械股份有限公司
技術研發日：
技術公布日：2025/4/24
