本發明涉及繪畫顏料生產，具體是指一種繪畫顏料生產用混合裝置。

背景技術：

1、繪畫顏料是繪畫作品中不可或缺的元素，它們能夠通過色彩的變化和質感的呈現，使作品更具藝術性和表現力。在繪畫中，常見的顏料種類有水彩顏料、油畫顏料和丙烯顏料。在美術專業繪畫時，根據繪畫的種類和要求不同，上述三種顏料需要單獨使用或混合使用，根據使用方式的不同，在生產過程中，需要對三種顏料進行單獨生產或同時生產。

2、現有的在對水彩顏料、油畫顏料和丙烯顏料生產時，由于三種顏料的組分各不相同，需要在三個獨立的混合筒內對繪畫顏料進行單獨混合或同時混合作業，上述操作就需要在三套獨立的動力源下進行分別控制，從而在生產過程中需要較大的能源量，這樣不僅增大了對動力源的需求數量，提高了生產成本，還造成了能源的浪費現象。

技術實現思路

1、本發明要解決的技術問題是克服上述困難，提供一種在同一動力源下對三種繪畫顏料、任一種繪畫顏料或任兩種繪畫顏料進行生產的混合裝置。

2、為解決上述技術問題，本發明提供的技術方案為：一種繪畫顏料生產用混合裝置，包括三個互相獨立的混合筒，每個混合筒內均設有攪拌軸并在此攪拌軸上設有攪拌葉片，

3、三個混合筒沿圓周方向分布，每個攪拌軸上均設有花鍵軸并在此花鍵軸上設有上下滑動的小齒輪，在三個混合筒頂面上共同設有承載座，所述承載座上轉動設有與三個小齒輪共同嚙合的大齒輪；

4、承載座上設有使任一個小齒輪或共同使任兩個小齒輪進行上下滑動的調節組件；

5、所述調節組件包括轉動設置在小齒輪延伸端上的套筒，每個套筒上均鉸連有擺桿一，承載座上于每個擺桿一對應處均設有滑桿，每個所述滑桿上均滑動設有與其相適配的滑動座，擺桿一的另一端鉸連在滑動座上，每個滑動座頂面上均滑動設有移動座，三個所述移動座上均鉸連有擺桿二，三個所述擺桿二另一端共同鉸連在與承載座滑動配合的升降座上；

6、滑動座和滑桿的定位、定位解除與移動座和滑動座的定位解除、定位之間設有互鎖組件，大齒輪和升降座的動力源之間設有動力切換組件。

7、作為改進，所述互鎖組件包括開設在每個滑動座端部的安裝槽，每個所述安裝槽內于滑桿的上下兩端均設有相對或相背滑動并互相配合的上定位座和下定位座；

8、在上定位座頂面上固定設有定位銷，在移動座底面上開設有與定位銷相適配的銷孔，且滑動座上設有控制下定位座進行上下滑動的調整件。

9、作為改進，所述上定位座和下定位座兩端均鉸連有擺桿三，同一側的兩個擺桿三另一端部共同鉸連在連接座上，滑動座上設有與連接座滑動配合的導向桿一。

10、作為改進，所述調整件是與下定位座相對應并螺紋連接在滑動座上的調節螺桿，且調節螺桿端部轉動連接在下定位座上。

11、作為改進，所述承載座上于升降座對應處通過安裝架一設有固定座一，所述固定座一上轉動設有與升降座螺紋配合的調節絲桿。

12、作為改進，所述動力切換組件包括設置在大齒輪上的錐齒輪一，所述調節絲桿上設有錐齒輪二，在安裝架一滑動設有錐齒輪三，所述錐齒輪三選擇性的與錐齒輪一或錐齒輪二嚙合，且錐齒輪三延伸端上轉動設有升降套，安裝架一上設有控制升降套進行上下移動的定位組件。

13、作為改進，所述定位組件包括固定設置安裝架一兩端并與升降套對應的支撐架一，所述支撐架一內側面上沿其高度方向滑動設有連接架，兩個連接架相對端部固定連接在升降套上，在連接架上方的支撐架一上固定設有支撐架二，兩個所述支撐架二上均鉸連有擺桿四，兩個連接架上均鉸連有擺桿五，且擺桿四和擺桿五另一端部互相鉸連，每個擺桿四上鉸連有連接臂，兩端的連接臂另一端部共同鉸連有調節座，在與調節座相對應的支撐架一上固定設有電推桿，且電推桿活動端固定連接在調節座上。

14、作為改進，在錐齒輪一和錐齒輪二之間的安裝架一上設有電機，所述電機輸出軸端通過萬向節連接有傳動軸，傳動軸另一端的萬向節上設有轉軸，且錐齒輪三連接在轉軸上。

15、本發明與現有技術相比的有益效果在于：

16、1、在一個大齒輪和三個小齒輪同時嚙合的作用下，能夠在一個動力源的作用下，帶動三個混合筒內的攪拌軸進行同步轉動作業，從而對三個混合筒內的顏料進行同時混合作業，降低了對動力源數量的需求；

17、2、在調節組件的作用下，能夠將任一個小齒輪或任兩個小齒輪選擇性的與大齒輪進行嚙合或分離作業，從而能夠對任一個混合筒或任兩個混合筒內的顏料進行攪拌作業，提高了本裝置的實用性；

18、3、在動力切換組件的作用下，能夠在同一個動力源下對混合筒內的攪拌作業或調節組件的動力控制進行選擇性的使用，從而減低了對動力源的使用需求；

19、4、在定位組件的作用下，對升降套進行上下移動調節，不僅能夠使其錐齒輪三選擇性的與錐齒輪一或錐齒輪二進行嚙合傳動，還能夠避免傳動過程中使電推桿單點受力的現象，降低了長時間頻繁使用對電推桿的損壞現象。

技術特征：

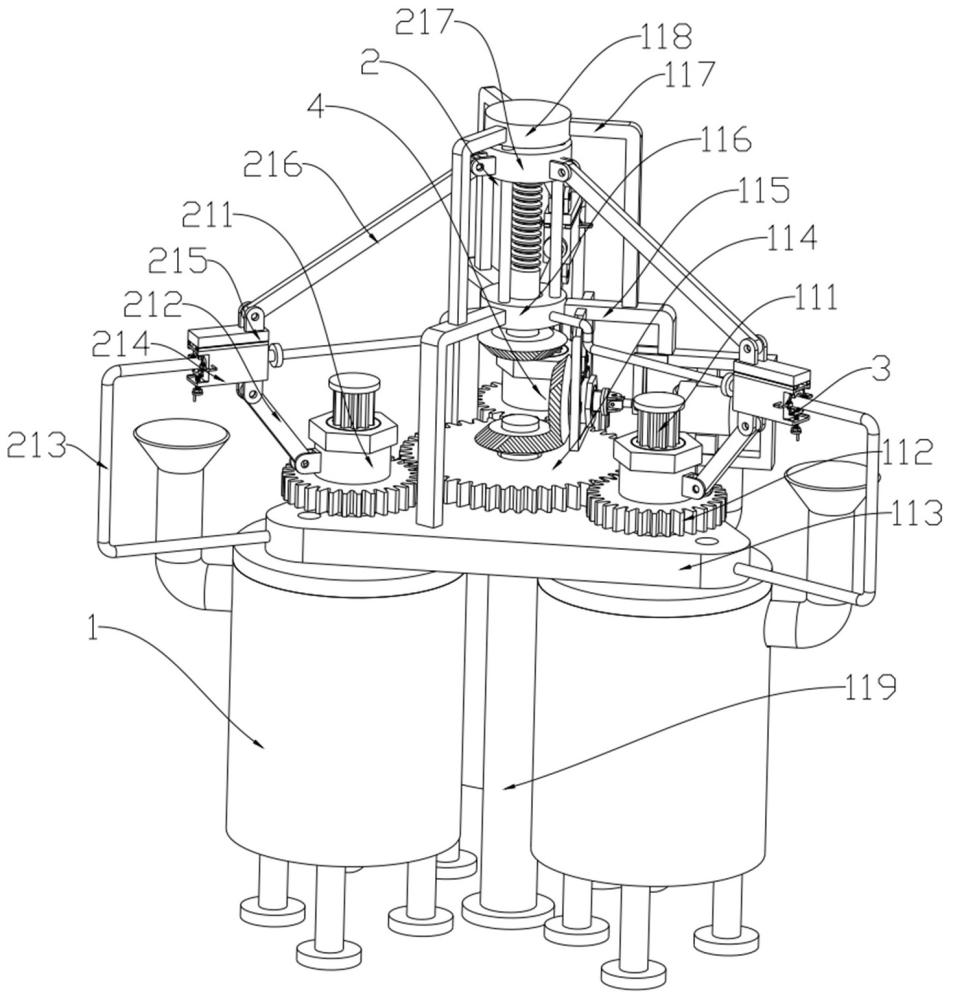

1.一種繪畫顏料生產用混合裝置，包括三個互相獨立的混合筒（1），每個混合筒（1）內均設有攪拌軸并在此攪拌軸上設有攪拌葉片，其特征在于：

2.根據權利要求1所述的一種繪畫顏料生產用混合裝置，其特征在于：所述互鎖組件（3）包括開設在每個滑動座（214）端部的安裝槽（311），每個所述安裝槽（311）內于滑桿（213）的上下兩端均設有相對或相背滑動并互相配合的上定位座（312）和下定位座（313）；

3.根據權利要求2所述的一種繪畫顏料生產用混合裝置，其特征在于：所述上定位座（312）和下定位座（313）兩端均鉸連有擺桿三（314），同一側的兩個擺桿三（314）另一端部共同鉸連在連接座（315）上，滑動座（214）上設有與連接座（315）滑動配合的導向桿一（316）。

4.根據權利要求2或3所述的一種繪畫顏料生產用混合裝置，其特征在于：所述調整件是與下定位座（313）相對應并螺紋連接在滑動座（214）上的調節螺桿（318），且調節螺桿（318）端部轉動連接在下定位座（313）上。

5.根據權利要求1所述的一種繪畫顏料生產用混合裝置，其特征在于：所述承載座（113）上于升降座（217）對應處通過安裝架一（115）設有固定座一（116），所述固定座一（116）上轉動設有與升降座（217）螺紋配合的調節絲桿（218）。

6.根據權利要求5所述的一種繪畫顏料生產用混合裝置，其特征在于：所述動力切換組件（4）包括設置在大齒輪（114）上的錐齒輪一（411），所述調節絲桿（218）上設有錐齒輪二（412），在安裝架一（115）滑動設有錐齒輪三（416），所述錐齒輪三（416）選擇性的與錐齒輪一（411）或錐齒輪二（412）嚙合，且錐齒輪三（416）延伸端上轉動設有升降套（417），安裝架一（115）上設有控制升降套（417）進行上下移動的定位組件（5）。

7.根據權利要求6所述的一種繪畫顏料生產用混合裝置，其特征在于：所述定位組件（5）包括固定設置安裝架一（115）兩端并與升降套（417）對應的支撐架一（511），所述支撐架一（511）內側面上沿其高度方向滑動設有連接架（512），兩個連接架（512）相對端部固定連接在升降套（417）上，在連接架（512）上方的支撐架一（511）上固定設有支撐架二（513），兩個所述支撐架二（513）上均鉸連有擺桿四（514），兩個連接架（512）上均鉸連有擺桿五（515），且擺桿四（514）和擺桿五（515）另一端部互相鉸連，每個擺桿四（514）上鉸連有連接臂（516），兩端的連接臂（516）另一端部共同鉸連有調節座（517），在與調節座（517）相對應的支撐架一（511）上固定設有電推桿（518），且電推桿（518）活動端固定連接在調節座（517）上。

8.根據權利要求6或7所述的一種繪畫顏料生產用混合裝置，其特征在于：在錐齒輪一（411）和錐齒輪二（412）之間的安裝架一（115）上設有電機（413），所述電機（413）輸出軸端通過萬向節連接有傳動軸（414），傳動軸（414）另一端的萬向節上設有轉軸（415），且錐齒輪三（416）連接在轉軸（415）上。

技術總結
本發明涉及顏料生產技術領域，公開了一種繪畫顏料生產用混合裝置，包括三個互相獨立的混合筒，三個混合筒沿圓周方向分布，每個攪拌軸上均設有花鍵軸并在此花鍵軸上設有上下滑動的小齒輪，在三個混合筒頂面上共同設有承載座，承載座上轉動設有與三個小齒輪共同嚙合的大齒輪，承載座上設有使任一個小齒輪或共同使任兩個小齒輪進行上下滑動的調節組件，大齒輪和升降座的動力源之間設有動力切換組件。本發明能夠根據需要在同一個動力源下共同對三個混合筒、共同對任兩個混合筒或任一個混合筒內的原料進行混合作業，這樣不僅降低了本裝置對動力源的需求，還提高了本裝置的實用性。

技術研發人員：朱宇欣
受保護的技術使用者：南京師范大學
技術研發日：
技術公布日：2025/4/24
