本發明屬于屬于水凈化、工業和民用循環水、廢水處理與回用，特別涉及一種多芯自清洗水過濾器。

背景技術：

1、在水凈化、工業和民用循環水、廢水處理與回用等技術領域中，大量使用水過濾器，各種結構的水過濾器很多，能夠自清洗的水過濾器種類和型式也很多，但能夠自清洗徹底，長期無需更換濾芯的水過濾器選擇性較少。

2、多濾芯自清洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物的精密設備。一般的多濾芯自清洗過濾器工作原理為：待處理原水經入口進入過濾器渾水區，由下向上經橫隔板上的布水孔進入濾芯的內腔。大于濾芯縫隙的雜質被截留，凈水穿過縫隙進入凈水區。所有經濾芯濾過的液體在凈水區內匯合，最后從出口流出。在過濾過程中，濾芯內部雜質逐漸堆積，導致內外兩側形成一個壓差。當壓差達到預設值時，排污閥打開，釋放壓力并將水排出。同時，驅動裝置驅動反洗臂開始移動，對濾芯進行反洗。反洗時，濾芯內腔體被泄壓閥門導通而接入大氣(表壓為0)，使濾芯外側的濾后凈水變?yōu)榉聪此Ｔ诖蟮膲翰钭饔孟拢聪此杆儆蔀V芯外側向內側沖刷，對濾芯縫隙形成很大的沖刷清洗作用。

3、通常，現有多芯濾芯自清洗過濾器的自清洗反洗吸口均在過濾筒體端面分布，造成該類型過濾器體形大，一般只能豎向設置，在面臨安裝空間受限的場所時，無法有效的使用。

4、如在船舶行業，要求水過濾設備體積小，重量輕，清洗力度大；又如在煤礦井下特殊環境中，對于需要執行水體過濾的任務時，會遇到極大的挑戰；現有市面的多濾芯自清洗過濾器往往因?yàn)槌叽邕^大，難以適應這類狹小空間的需求，從而無法被有效應用。

技術實現思路

1、本發明的目的在于提供一種多芯自清洗水過濾器，具有較小的外形尺寸，自清洗性能良好，適用于狹小空間，經濟技術性較優。

2、為達到上述目的，本發明采用的技術方案是：

3、一種多芯自清洗水過濾器，包括殼體、進水管、端蓋和進水反洗座，

4、所述殼體一端固定有端蓋，另外一端固定有進水反洗座；所述殼體上設有至少一個出水口；所述進水反洗座呈環形；所述進水管設置在殼體內，進水管軸線與殼體軸線同軸或平行，進水管的一端穿過端蓋向外延伸，另一端插入進水反洗座的內孔內；所述進水管外壁與進水反洗座內孔靠近端蓋的一端之間設有隔板，

5、所述端蓋和進水反洗座之間設有若干濾芯，其中濾芯為環狀圓柱形，濾芯的軸線與殼體相平行；若干所述濾芯均勻分布在一到三個同心的分布圓上；所述端蓋開設有與若干濾芯相對應的第一濾芯安裝孔；所述進水反洗座靠近端蓋的一側開設有與若干濾芯相對應的第二濾芯安裝孔；每個所述濾芯靠近端蓋一側均插入對應的第一濾芯安裝孔中，靠近進水反洗座的一端均插入對應的第二濾芯安裝孔中；

6、所述進水反洗座的內孔內壁沿圓周方向均勻設有若干與第二濾芯安裝孔相對應的徑向孔；每個所述第二濾芯安裝孔均與對應的徑向孔相連通。

7、優選地，還包括反洗旋轉吸口件和排污座殼體，所述反洗旋轉吸口件為l形結構，內部對應開設有l(wèi)形孔道，形成排污流道；所述反洗旋轉吸口件包括旋轉臂和旋轉軸；所述旋轉臂固定在旋轉軸壁上；所述排污座殼體固定在進水反洗座遠離殼體的一側；所述旋轉臂設置在進水反洗座的內孔中，旋轉臂遠離旋轉軸的一端開設有反洗吸口；所述反洗吸口與排污流道相連通，且反洗吸口與徑向孔相對應；所述旋轉軸延伸出進水反洗座外，插入排污座殼體中；所述排污座殼體內的旋轉軸上開設有若干排污孔；若干所述排污孔與排污流道相連通；所述排污座殼體底部設有與排污孔相對應的排污管口；所述排污管口上安裝有閥門。

8、優選地，所述徑向孔的孔口斷面為長方形狀，所述反洗吸口的孔口斷面與徑向孔相對應。

9、優選地，所述反洗吸口的端面呈圓弧狀，且與內孔為間隙配合。

10、優選地，還包括驅動裝置，所述驅動裝置固定在排污座殼體遠離殼體的一側；所述驅動裝置驅動旋轉軸轉動。

11、優選地，若干所述第一濾芯安裝孔遠離端蓋的一端均設有濾芯固定座；所述濾芯靠近端蓋的一端穿過第一濾芯安裝孔插入濾芯固定座中；所述濾芯固定座遠離端蓋的一側連接有濾芯堵蓋。

12、本發明通過將進水管設置在殼體內，減小了過濾器的尺寸，并且安裝多個濾芯，將濾芯分布在一到三個同心的分布圓，使得濾芯數量可以較多，單一濾芯清洗強度較大，并使整體設備體積較小。

13、本發明通過將進水管設置在殼體內，進水管同時起到增加該過濾器殼體強度的作用，整體設備同樣壓力等級和同樣流量下設備用料較少，體積更小，制造成本更低。

技術特征：

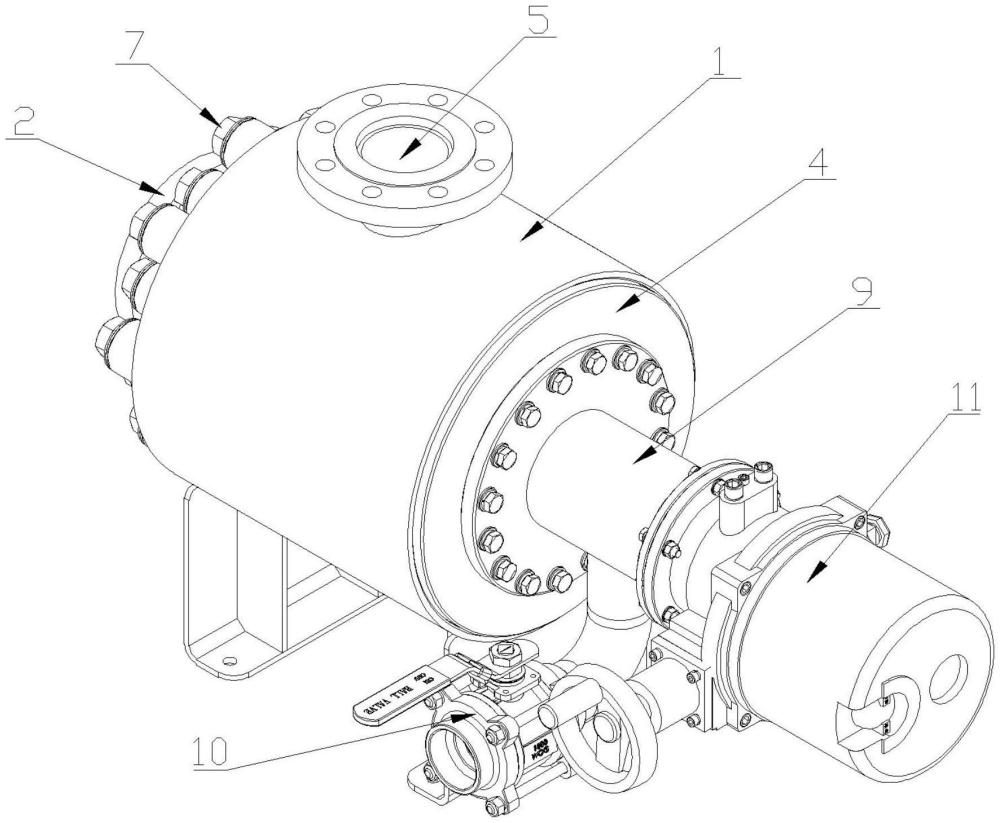

1.一種多芯自清洗水過濾器，包括殼體(1)、進水管(2)、端蓋(3)和進水反洗座(4)，

2.根據權利要求1所述的多芯自清洗水過濾器，其特征在于，還包括反洗旋轉吸口件(8)和排污座殼體(9)，所述反洗旋轉吸口件(8)為l形結構，內部對應開設有l(wèi)形孔道，形成排污流道(801)；所述反洗旋轉吸口件(8)包括旋轉臂(802)和旋轉軸(804)；所述旋轉臂(802)固定在旋轉軸(804)壁上；所述排污座殼體(9)固定在進水反洗座(4)遠離殼體(1)的一側；所述旋轉臂(802)設置在進水反洗座(4)的內孔(402)中，旋轉臂(802)遠離旋轉軸的一端開設有反洗吸口(803)；所述反洗吸口(803)與排污流道(801)相連通，且反洗吸口(803)與徑向孔(403)相對應；所述旋轉軸(804)延伸出進水反洗座(4)外，插入排污座殼體(9)中；所述排污座殼體(9)內的旋轉軸(804)上開設有若干排污孔(805)；若干所述排污孔(805)與排污流道(801)相連通；所述排污座殼體(9)底部設有與排污孔(805)相對應的排污管口(901)；所述排污管口(901)上安裝有閥門(10)。

3.根據權利要求1所述的多芯自清洗水過濾器，其特征在于，所述徑向孔(403)的孔口斷面為長方形狀，所述反洗吸口(803)的孔口斷面與徑向孔(121)相對應。

4.根據權利要求2所述多芯自清洗水過濾器，其特征在于，所述反洗吸口(803)的端面呈圓弧狀，且與進水反洗座(4)內孔(402)間隙配合。

5.根據權利要求2所述的多芯自清洗水過濾器，其特征在于，還包括驅動裝置(11)，所述驅動裝置(11)固定在排污座殼體(9)遠離殼體(1)的一側；所述驅動裝置(11)驅動旋轉軸(804)轉動。

6.根據權利要求1所述的多芯自清洗水過濾器，其特征在于，若干所述第一濾芯安裝孔(301)遠離端蓋(3)的一端均設有濾芯固定座(302)；所述濾芯(6)靠近端蓋(3)的一端穿過第一濾芯安裝孔(301)插入濾芯固定座(302)中；所述濾芯固定座(302)遠離端蓋(3)的一側連接有濾芯堵蓋(7)。

技術總結
本發明涉及一種多芯自清洗水過濾器，包括殼體、進水管、端蓋和進水反洗座，殼體一端固定有端蓋，另外一端固定有進水反洗座；殼體上設有至少一個出水口；進水管設置在殼體內，進水管的一端穿過端蓋向外延伸，另一端插入進水反洗座的內孔內；端蓋和進水反洗座之間設有若干濾芯；若干濾芯均勻分布在一到三個同心的分布圓上；進水反洗座的內孔內壁沿圓周方向均勻設有若干徑向孔。本發明通過將進水管設置在殼體內，減小了過濾器的尺寸，并且安裝多個濾芯，將濾芯分布在一到三個同心的分布圓，使得濾芯數量可以較多，使整體設備體積較小，若干徑向孔在進水反洗座的內圓柱面徑向分布，一個濾芯對應一個徑向孔，逐一反洗時反洗強度高，自清洗性能良好。

技術研發人員：侯康生,王曉峰,殷曉澎,楊曉帥,費智博
受保護的技術使用者：山西華液流體設備有限公司
技術研發日：
技術公布日：2025/4/24
