本發明涉及萃取試驗設備，具體為一種振動萃取塔結構。

背景技術：

1、萃取常用于分離提純“液—液”溶液或乳濁液，特別是植物浸提液的純化。萃取原理是根據溶質在兩相中溶解度的不同進行分離操作，是相間傳質過程；萃取兩相密度小，界面張力差也不大，需攪拌、脈動、振動等外加能量。

2、現有振動萃取塔多采用機械式偏心輪驅動，采用剛性聯軸器直接連接振動軸與驅動源，由于加工誤差、安裝偏差或運行中的熱變形，振動軸易產生徑向偏移，導致振動篩板與塔體內壁碰撞，造成設備損壞，同時，傳統機械式偏心輪驅動機構的剛性連接無法補償振動軸的微小變形，導致振動能量在傳遞過程中衰減，影響萃取效率。

技術實現思路

1、為解決現有技術存在大由于加工誤差、安裝偏差或運行中的熱變形，振動軸易產生徑向偏移，導致振動篩板與塔體內壁碰撞，造成設備損壞，同時，傳統機械式偏心輪驅動機構的剛性連接無法補償振動軸的微小變形，導致振動能量在傳遞過程中衰減，影響萃取效率的缺陷，本發明提供一種振動萃取塔結構。

2、為了解決上述技術問題，本發明提供了如下的技術方案：

3、本發明一種振動萃取塔結構，包括振動塔上法蘭和振動塔下法蘭，其特征在于，所述振動塔上法蘭和振動塔下法蘭之間固定連接有萃取塔塔身，所述萃取塔塔身外側壁設置有進出液管路組件，所述振動塔上法蘭上表面的中心固定連接有連接筒，所述振動塔上法蘭上表面的中心處開設有開口，所述開口內滑動連接有振動軸，所述振動軸外側壁位于萃取塔塔身內的一側固定連接有豎向均勻分布的振動篩板，所述振動軸的頂端設置有用于驅動振動軸振動的驅動組件；

4、所述驅動組件包括驅動電機，所述驅動電機的輸出端固定安裝有軸套，所述軸套遠離驅動電機的一端固定連接有偏心輪，所述偏心輪外側壁遠離偏心輪軸套的一側固定連接有偏心軸，所述偏心軸外側壁轉動連接有滾動軸承，所述滾動軸承外側壁的一側固定連接有連接桿，所述連接桿和振動軸之間設置有防偏轉連接件。

5、作為本發明的一種優選技術方案，所述振動塔下法蘭上表面的中心設置有底部軸套，所述振動軸的底端滑動連接于底部軸套，所述振動軸外側壁的底端開設有導液槽，所述連接筒上表面固定連接有和振動軸相適配的直線軸承。

6、作為本發明的一種優選技術方案，所述防偏轉連接件包括固定安裝于連接桿遠離滾動軸承一端的第一連接套和固定安裝于振動軸頂部的第二連接套，所述第一連接套和第二連接套之間固定連接有萬向節。

7、作為本發明的一種優選技術方案，所述軸套外側壁的一側開設有第一頂絲孔，所述第一連接套外側壁的一側開設有第二頂絲孔，所述第二連接套外側壁的一側開設有第三頂絲孔。

8、作為本發明的一種優選技術方案，所述進出液管路組件包括設置于振動塔上法蘭上表面一側的重相進液管和設置于連接筒外側壁一側的輕相出液管，所述振動塔下法蘭下表面的一側設置有輕相進液管，所述振動塔下法蘭下表面遠離輕相進液管的一側設置有重相出液管，所述重相進液管、輕相出液管、輕相進液管和重相出液管均與萃取塔塔身相連通。

9、作為本發明的一種優選技術方案，所述重相進液管、輕相出液管、輕相進液管和重相出液管的外側壁均設置有控制閥，所述重相出液管的頂端固定連接有和重相進液管相連通的液面調節管，所述液面調節管的外側壁設置有液面調節閥。

10、本發明的有益效果是：

11、該種振動萃取塔結構，通過驅動電機、軸套、偏心輪、偏心軸、滾動軸承、連接桿、防偏轉連接件的配合，防偏轉連接件可以盡量減少驅動組件帶動振動軸發生振動時產生的的側向拉力，同時，防偏轉連接件可以自動糾正振動軸的微小偏轉，使其保持與塔體軸線的同軸度，進而盡量避免振動軸因受到不均勻的力和運動偏差發生偏轉，進而盡量提高了振動萃取過程穩定性和萃取效果；

12、該種振動萃取塔結構，通過振動塔上法蘭、振動塔下法蘭、萃取塔塔身、進出液管路組件、連接筒、開口、振動軸、振動篩板、驅動組件、底部軸套、導液槽和直線軸承的配合，底部軸套和直線軸承分別同時為振動軸的底端和頂端提供支撐和導向，振動軸在直線軸承和底部軸套內上下滑動時，底部軸套內的液體可以通過導液槽排出底部軸套，進而可以盡量消除因振動軸與底部軸套之間過于緊密發生軸向吸拽力，使振動軸底部更容易進出底部軸套，進而盡量在避免振動軸偏擺的同時減輕驅動電機的負荷并降低底部軸套磨損；

13、該種振動萃取塔結構，通過液面調節閥的設置，液面調節閥的高度設計可以利用液體靜壓能，減少排出液體時的勢能波動，提高流量穩定性。

技術特征：

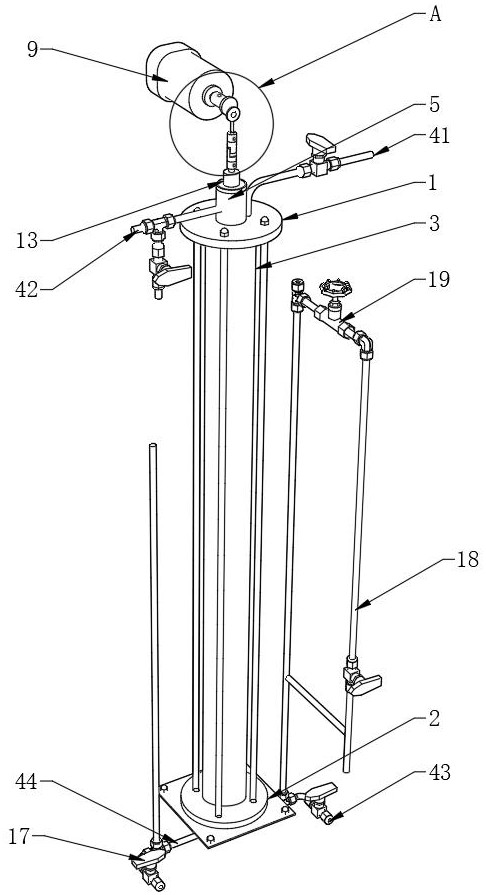

1.一種振動萃取塔結構，包括振動塔上法蘭（1）和振動塔下法蘭（2），其特征在于，所述振動塔上法蘭（1）和振動塔下法蘭（2）之間固定連接有萃取塔塔身（3），所述萃取塔塔身（3）外側壁設置有進出液管路組件（4），所述振動塔上法蘭（1）上表面的中心固定連接有連接筒（5），所述振動塔上法蘭（1）上表面的中心處開設有開口（6），所述開口（6）內滑動連接有振動軸（7），所述振動軸（7）外側壁位于萃取塔塔身（3）內的一側固定連接有豎向均勻分布的振動篩板（8），所述振動軸（7）的頂端設置有用于驅動振動軸（7）振動的驅動組件（9）；

2.根據權利要求1所述的一種振動萃取塔結構，其特征在于，所述振動塔下法蘭（2）上表面的中心設置有底部軸套（11），所述振動軸（7）的底端滑動連接于底部軸套（11），所述振動軸（7）外側壁的底端開設有導液槽（12），所述連接筒（5）上表面固定連接有和振動軸（7）相適配的直線軸承（13）。

3.根據權利要求2所述的一種振動萃取塔結構，其特征在于，所述防偏轉連接件（10）包括固定安裝于連接桿（96）遠離滾動軸承（95）一端的第一連接套（101）和固定安裝于振動軸（7）頂部的第二連接套（102），所述第一連接套（101）和第二連接套（102）之間固定連接有萬向節（103）。

4.根據權利要求3所述的一種振動萃取塔結構，其特征在于，所述軸套（92）外側壁的一側開設有第一頂絲孔（14），所述第一連接套（101）外側壁的一側開設有第二頂絲孔（15），所述第二連接套（102）外側壁的一側開設有第三頂絲孔（16）。

5.根據權利要求4所述的一種振動萃取塔結構，其特征在于，所述進出液管路組件（4）包括設置于振動塔上法蘭（1）上表面一側的重相進液管（41）和設置于連接筒（5）外側壁一側的輕相出液管（42），所述振動塔下法蘭（2）下表面的一側設置有輕相進液管（43），所述振動塔下法蘭（2）下表面遠離輕相進液管（43）的一側設置有重相出液管（44），所述重相進液管（41）、輕相出液管（42）、輕相進液管（43）和重相出液管（44）均與萃取塔塔身（3）相連通。

6.根據權利要求1所述的一種振動萃取塔結構，其特征在于，所述重相進液管（41）、輕相出液管（42）、輕相進液管（43）和重相出液管（44）的外側壁均設置有控制閥（17），所述重相出液管（44）的頂端固定連接有和重相進液管（44）相連通的液面調節管（18），所述液面調節管（18）的外側壁設置有液面調節閥（19）。

技術總結
本發明公開了一種振動萃取塔結構，包括振動塔上法蘭和振動塔下法蘭，所述振動塔上法蘭和振動塔下法蘭之間固定連接有萃取塔塔身，所述萃取塔塔身外側壁設置有進出液管路組件，所述振動塔上法蘭上表面的中心固定連接有連接筒，所述振動塔上法蘭上表面的中心處開設有開口，所述開口內滑動連接有振動軸，所述振動軸外側壁位于萃取塔塔身內的一側固定連接有豎向均勻分布的振動篩板，所述振動軸的頂端設置有用于驅動振動軸振動的驅動組件，所述驅動組件包括驅動電機，所述驅動電機的輸出端固定安裝有軸套；本發明通過驅動電機、軸套、偏心輪、偏心軸、滾動軸承、連接桿、防偏轉連接件的配合，盡量提高了振動萃取過程穩定性和萃取效果。

技術研發人員：孫銘洲,楊銳,張秀濤,劉靜陽
受保護的技術使用者：河南萊帕克化工設備制造有限公司
技術研發日：
技術公布日：2025/4/28
