本發明涉及分離領域，特別涉及一種l-5-甲基四氫葉酸鈣分離裝置及方法。

背景技術：

1、l-5-甲基四氫葉酸鈣是一種重要的葉酸衍生物，廣泛應用于醫藥、食品添加劑和營養補充劑中。由于其高生物利用度和穩定性，市場需求日益增加。為了提高l-5-甲基四氫葉酸鈣的純度和產量，開發高效的分離裝置具有重要意義。現有針對l-5-甲基四氫葉酸鈣的進行分離提取的工藝通常包括植物原料的預處理、活化合成、酶解分離等關鍵步驟，其中分離純化環節尤為復雜。傳統的分離方法依賴于物理或化學手段，容易出現工藝流程長、能耗高和處理效率低等問題。

2、隨著科技的發展，相關領域的技術人員也對用于l-5-甲基四氫葉酸鈣進行分離提取的技術手段進行了大量的優化，為了進行更為準確的對比，其中，如公開號為cn114130097a的中國專利公開了一種l-5-甲基四氫葉酸鈣制備用提純方法及裝置，包括機箱、溶液罐、抽濾組件、濾紙切換裝置以及接液罐；其在使用時，通過伸縮裝置和濾紙切換裝置之間的相互配合，實現了濾紙的自動更換，無需作業人員手動更換，另外切換后的濾紙卷在收卷在輥身上時還被刮料板作業直接將晶體料刮下，從而實現了自動下料的過程；整個抽濾裝置的結構設計新穎、其自動化程度高，能夠實現對l-5-甲基四氫葉酸鈣的高效工業化提純加工，實際使用效果十分優異。

3、然而，上述針對l-5-甲基四氫葉酸鈣進行分離提純的技術手段在實際使用過程中還有以下不足之處：

4、上述裝置通過伸縮裝置將溶液罐的上下提升以及將濾紙設置在濾紙上通過收卷電機對其進行牽引，當每次抽濾一定量完成后，將溶液罐向上提升使得然后壓緊環與承托盤分離，再通過收卷電機的作用將濾紙卷從條形口中伸出，而此時濾紙卷上下一工位的圓形濾片正好處于壓緊環與承托盤之間，當再次進行抽濾作業時直接控制伸縮裝置將溶液罐壓下即可，實現了濾紙的自動更換，然而上述裝置在需要對其中的濾紙進行更換時，需要先通過伸縮裝置驅使溶液罐上移使壓緊環與承托盤分離，然后才能對其中的濾紙進行更換，也即每當需要對濾紙進行更換時，都需要驅使溶液罐整體上移，使得針對l-5-甲基四氫葉酸鈣進行分離提純的過程暫停一段時間，直至濾紙切換完成，大大降低了工業化對l-5-甲基四氫葉酸鈣機進行分離提純的效率。

5、因此，在上述陳述的觀點之下，現有針對l-5-甲基四氫葉酸鈣機進行分離提純的技術手段還有可提高的空間。

技術實現思路

1、為了解決上述問題，本發明提供了一種l-5-甲基四氫葉酸鈣分離裝置，包括內部中空的反應釜，反應釜內連接有處理倉和分離倉，處理倉和分離倉之間通過連接管道相連通，分離倉內設置有用于對混合液進行過濾分離的分離器。

2、優選的，所述的分離器包括限位穿設在分離倉上的主動轉軸，主動轉軸和連接管道之間共同同軸連接有分離筒，分離筒與連接管道相接通，分離筒上周向均勻接通有若干過濾筒。

3、優選的，所述的處理倉上中部穿設有驅動轉軸，驅動轉軸上連接有限位于處理倉內的攪拌架。

4、優選的，同一所述過濾筒的兩端對稱連接有從動轉桿，從動轉桿上套設有從動齒輪，分離筒同側的所有從動齒輪之間共同嚙合有限位于分離倉內的調節齒輪。

5、優選的，所述的過濾筒限位連接在分離筒上，且過濾筒上設置有開口與分離筒相接通設置，過濾筒上遠離開口的一側限位連接有過濾片，以便對進入分離筒和過濾筒內的混合液進行過濾分離。

6、優選的，所述的分離倉下側形成有排出通道，排出通道處轉動連接有引導板，引導板和分離筒之間通過扭簧配合連接。

7、優選的，所述的過濾片呈弧形結構貼合在過濾筒上，過濾片上對稱連接有嵌合在過濾筒上的延伸塊，于分離筒和過濾筒之間共同對稱連接有用于對延伸塊進行限位的壓緊環。

8、優選的，所述的過濾筒上對應延伸塊處形成有卡合槽，延伸塊和過濾筒之間共同連接有限位于卡合槽內的復位彈簧。

9、優選的，所述的分離倉下側形成有出液通道，于反應釜內對應出液通道處設置有收集倉，以便對過濾后的混合液進行收集處理。

10、此外，本發明還提供了一種l-5-甲基四氫葉酸鈣分離方法，采用特定的分離裝置進行提純分離，其分離的方法包括如下步驟：

11、s1、取適量l-5-甲基四氫葉酸鈣粗料放入去離子水中加熱攪拌至與去離子水混合均勻，然后超聲處理。

12、s2、將超聲處理后的混合液加熱至回流。

13、s3、將加熱回流后的混合液放入反應釜中進行過濾分離，再將分離后的結晶烘干即得精制l-5-甲基四氫葉酸鈣。

14、綜上所述，本申請包括以下至少一種有益技術效果：

15、一、本發明通過控制主動轉軸的間歇轉動，可以在對任意一個過濾筒處的過濾片進行更換時，無需對設備整體進行停機，從而提高了設備的連續運行時間和生產效率，并通過傳動軸、錐齒輪和同步帶的配合，實現了驅動轉軸、傳動軸和主動轉軸的同步轉動，確保了攪拌、過濾和排出的協調進行，提高了整體操作效率。

16、二、本發明通過主動轉軸帶動分離筒和過濾筒間歇轉動，避免了晶體在過濾筒內長時間堆積，從而有效防止了過濾孔堵塞，然后通過調節齒輪與從動齒輪配合，使過濾筒相對于分離筒進行轉動調節，進一步防止晶體堆積，并通過引導板與分離筒之間的配合，在過濾筒轉動過程中將過濾筒內的濾出后的晶體排出，以便后續對其進行烘干處理。

17、三、本發明通過過濾筒上均勻分布的過濾孔能夠有效截留晶體，同時允許水溶液通過，確保分離效率，通過壓緊環、復位彈簧和延伸塊之間的相互配合使得過濾片緊密貼合在過濾筒上，進一步提高了過濾精度，同時便于對過濾片進行更換。

技術特征：

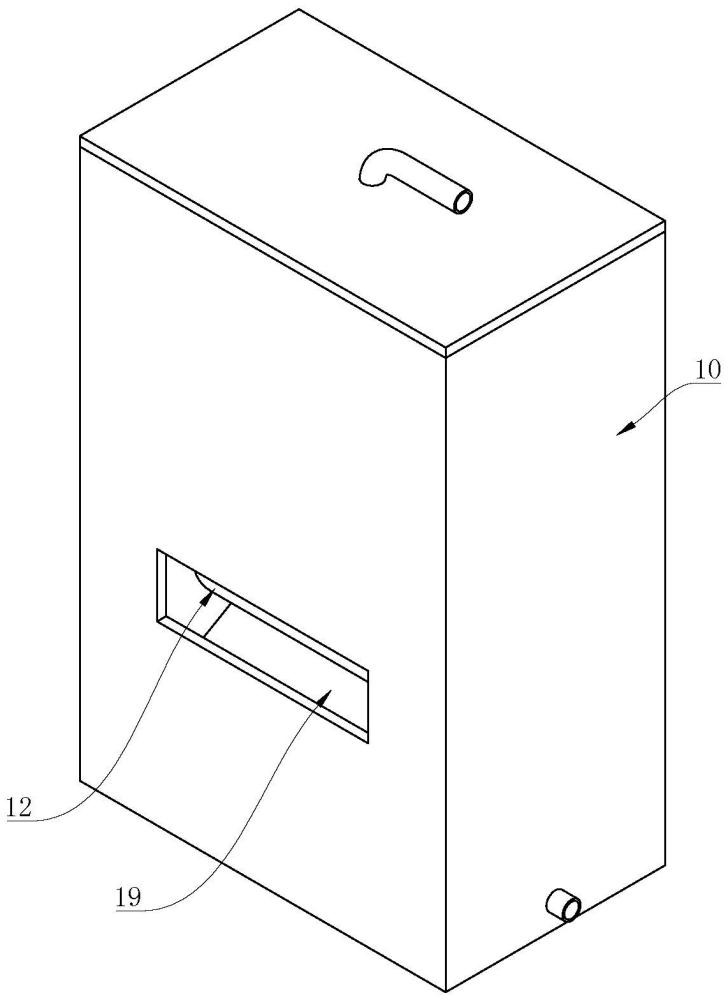

1.一種l-5-甲基四氫葉酸鈣分離裝置，其特征在于：包括內部中空的反應釜（10），反應釜（10）內連接有處理倉（11）和分離倉（12），處理倉（11）和分離倉（12）之間通過連接管道（13）相連通，分離倉（12）內設置有用于對混合液進行過濾分離的分離器（14）。

2.根據權利要求1所述的一種l-5-甲基四氫葉酸鈣分離裝置，其特征在于：所述的分離器（14）包括限位穿設在分離倉（12）上的主動轉軸（140），主動轉軸（140）和連接管道（13）之間共同同軸連接有分離筒（141），分離筒（141）與連接管道（13）相接通，分離筒（141）上周向均勻接通有若干過濾筒（142）。

3.根據權利要求1所述的一種l-5-甲基四氫葉酸鈣分離裝置，其特征在于：所述的處理倉（11）上中部穿設有驅動轉軸（143），驅動轉軸（143）上連接有限位于處理倉（11）內的攪拌架（144）。

4.根據權利要求2所述的一種l-5-甲基四氫葉酸鈣分離裝置，其特征在于：同一所述過濾筒（142）的兩端對稱連接有從動轉桿（15），從動轉桿（15）上套設有從動齒輪（150），分離筒（141）同側的所有從動齒輪（150）之間共同嚙合有限位于分離倉（12）內的調節齒輪（151）。

5.根據權利要求2所述的一種l-5-甲基四氫葉酸鈣分離裝置，其特征在于：所述的過濾筒（142）限位連接在分離筒（141）上，且過濾筒（142）上設置有開口（16）與分離筒（141）相接通設置，過濾筒（142）上遠離開口（16）的一側限位連接有過濾片（160），以便對進入分離筒（141）和過濾筒（142）內的混合液進行過濾分離。

6.根據權利要求1所述的一種l-5-甲基四氫葉酸鈣分離裝置，其特征在于：所述的分離倉（12）下側形成有排出通道（161），排出通道（161）處轉動連接有引導板（162），引導板（162）和分離筒（141）之間通過扭簧配合連接。

7.根據權利要求5所述的一種l-5-甲基四氫葉酸鈣分離裝置，其特征在于：所述的過濾片（160）呈弧形結構貼合在過濾筒（142）上，過濾片（160）上對稱連接有嵌合在過濾筒（142）上的延伸塊（17），于分離筒（141）和過濾筒（142）之間共同對稱連接有用于對延伸塊（17）進行限位的壓緊環（170）。

8.根據權利要求7所述的一種l-5-甲基四氫葉酸鈣分離裝置，其特征在于：所述的過濾筒（142）上對應延伸塊（17）處形成有卡合槽（171），延伸塊（17）和過濾筒（142）之間共同連接有限位于卡合槽（171）內的復位彈簧（172）。

9.根據權利要求1所述的一種l-5-甲基四氫葉酸鈣分離裝置，其特征在于：所述的分離倉（12）下側形成有出液通道（18），于反應釜（10）內對應出液通道（18）處設置有收集倉（19），以便對過濾后的混合液進行收集處理。

10.一種l-5-甲基四氫葉酸鈣分離方法，采用如權利要求1-9任意一項所述的一種l-5-甲基四氫葉酸鈣分離裝置，其特征在于，其分離的方法包括如下步驟：

技術總結
本發明涉及分離領域，特別涉及一種L?5?甲基四氫葉酸鈣分離裝置及方法，包括內部中空的反應釜，反應釜內連接有處理倉和分離倉，處理倉和分離倉之間通過連接管道相連通，分離倉內設置有用于對混合液進行過濾分離的分離器；本發明通過控制主動轉軸的間歇轉動，可以在對任意一個過濾筒處的過濾片進行更換時，無需對設備整體進行停機，從而提高了設備的連續運行時間和生產效率，并通過傳動軸、錐齒輪和同步帶的配合，實現了驅動轉軸、傳動軸和主動轉軸的同步轉動，確保了攪拌、過濾和排出的協調進行，提高了整體操作效率。

技術研發人員：郭長寶,牟春麗,葛美美
受保護的技術使用者：濟南健豐化工有限公司
技術研發日：
技術公布日：2025/4/28
