本發明涉及色選機領域，具體是涉及一種基于振動控制的蝦米色選機下料設備。

背景技術：

1、蝦米色選機是一種高效、智能的機械設備，專門用于海產品如蝦米等物料的分選與提純，它利用先進的光學原理和ccd技術，結合計算機輔助控制系統，能夠快速識別并區分出蝦米中的異色顆粒、雜質及不良品，通過高速拍照和強大的圖像處理系統，蝦米色選機能夠精確捕捉并分析每個顆粒的圖像信息，隨后利用精確的噴射系統將不良品剔除，確保最終產品的品質和安全性，蝦米色選機不僅操作簡便、維護方便，還具備高效能、低人工成本的優點，是現代海產品加工領域不可或缺的得力助手，它的應用極大地提升了蝦米的品質和市場價值，為企業的生產效率和經濟效益帶來了顯著提升。

2、目前蝦米色選機對蝦仁分選時，通常需要將成品蝦仁收集箱放置與出料口底部，使得分選后的蝦仁落入成品蝦仁收集箱內部進行儲存，但是現有的蝦米色選機對蝦仁進行收集時，需要人工平繁更換成品蝦仁收集箱，導致工人勞動強度較高，且在更換成品蝦仁收集箱時極易使蝦仁灑落導致浪費，因此，提出一種基于振動控制的蝦米色選機下料設備，用于解決上述問題。

技術實現思路

1、針對上述問題，提供一種基于振動控制的蝦米色選機下料設備，通過在支撐底座底端的中心處安裝第二旋轉驅動件，并將轉動臺固定在第二旋轉驅動件的輸出端，使得第二旋轉驅動件帶動轉動臺通過環形限位滑軌沿環形限位滑槽按照固定角度旋轉，進而使得轉動臺帶動第一安裝槽內部安裝的成品蝦仁收集箱移動至成品蝦仁出料組件的底部，進而使得成品蝦仁出料組件將色選機本體內部分選后的蝦仁輸送至成品蝦仁收集箱內部進行儲存，實現了自動更換成品蝦仁收集箱，從而提高下料效率，解決了人工平繁更換成品蝦仁收集箱導致工人勞動強度大的問題。

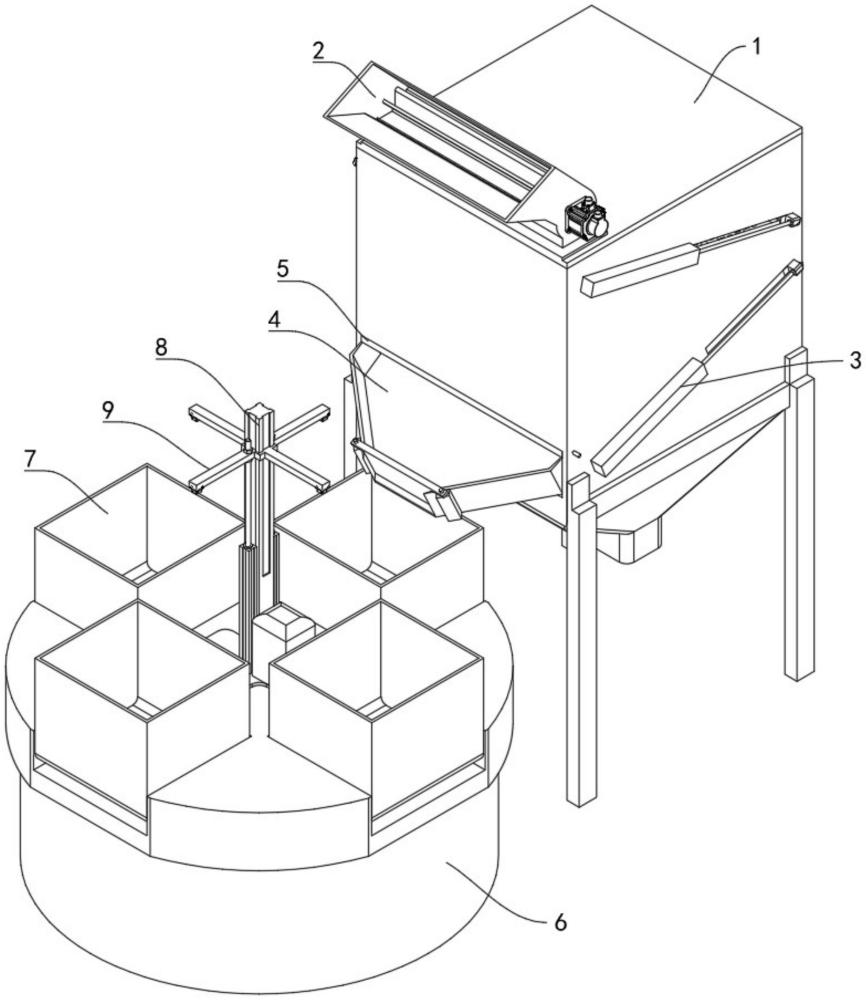

2、為解決現有技術問題，本發明提供一種基于振動控制的蝦米色選機下料設備，包括色選機本體，所述色選機本體的一側設置有支撐底座，且所述支撐底座頂端的邊緣處設置有環形限位滑槽，且所述支撐底座底部的中心處固定有第二旋轉驅動件，且所述第二旋轉驅動件的頂端固定有轉動臺，且所述轉動臺底部的邊緣處設置有能夠與環形限位滑槽適配的環形限位滑軌，且所述轉動臺頂部的邊緣處等距設置有若干個第一安裝槽，且所述第一安裝槽的內部活動安裝有能夠翻轉用于收集蝦仁的成品蝦仁收集箱，以便于自動更換成品蝦仁收集箱，不僅提高了下料效率，而且減少人工平繁更換成品蝦仁收集箱，降低工人勞動強度。

3、作為本發明的一種技術方案，所述第一安裝槽靠近邊緣處的兩側設置有安裝孔，且所述第一安裝槽底部的中心處設置有第二安裝槽，且所述第二安裝槽內側的一端活動安裝有第三伸縮組件，以便于第三伸縮組件的末端通過套管活動安裝于第二安裝槽內側固定軸外部，并能夠沿固定軸軸向旋轉。

4、作為本發明的一種技術方案，所述成品蝦仁收集箱底部一端的兩側對稱設置兩組能夠活動安裝與安裝孔內部的安裝柱，且所述安裝柱底部的中心處設置有能夠與第三伸縮組件輸出端鉸接的法蘭，以便于法蘭通過第三伸縮組件帶動成品蝦仁收集箱，使得成品蝦仁收集箱通過安裝柱沿安裝孔軸向旋轉，進而使得成品蝦仁收集箱能夠翻轉，從而成品蝦仁收集箱內部的物料快速清出。

5、作為本發明的一種技術方案，所述色選機本體靠近支撐底座一側的底部設置有成品蝦仁出料組件，且所述色選機本體內部成品蝦仁出料組件的頂部傾斜設置有用于剔除蝦仁的色選組件，且所述成品蝦仁出料組件的一端設置有用于將分選不合格的蝦仁分流的導料板，以便于色選組件對將不合格的蝦仁進行剔除，并通過導料板導入色選機本體的內部，然后通過色選機本體底端的排渣口輸出，從而提高分選效率。

6、作為本發明的一種技術方案，所述成品蝦仁出料組件輸出端的兩側對稱設置有第二伸縮組件，且所述第二伸縮組件的輸出端固定有能夠縱向移動對成品蝦仁出料組件輸出端進行封堵的防堵閘板，以便于轉動臺帶動成品蝦仁收集箱旋轉更換時，第二伸縮組件帶動防堵閘板將成品蝦仁出料組件的輸出端閉合，避免蝦仁灑落導致浪費。

7、作為本發明的一種技術方案，所述轉動臺上端面的中心處縱向固定有方形限位滑桿，且所述方形限位滑桿底部的前端設置有控制箱，且所述方形限位滑桿的兩側對稱設置有兩組第四伸縮組件，以便于控制箱能夠分別控制視覺監測組件、第二伸縮組件以及第二旋轉驅動件。

8、作為本發明的一種技術方案，所述方形限位滑桿頂端的外部活動安裝有滑塊，且所述滑塊的側面對稱設置有若干懸臂，且所述懸臂一端的底部固定有能夠對成品蝦仁收集箱內部進行檢測的視覺監測組件，以便于控制箱帶動滑塊沿方形限位滑桿縱向移動調整角度，然后在滑塊的外側對稱設置若干懸臂，并在懸臂末端的底部設置視覺監測組件，使得視覺監測組件對成品蝦仁收集箱內部裝載的物料實時監測。

9、作為本發明的一種技術方案，所述頂端一側設置有勻速給料組件，且所述勻速給料組件的一端固定有第一旋轉驅動件，且所述第一旋轉驅動件的輸出端設置有旋轉軸，且所述旋轉軸的外部設置有能夠帶動蝦仁間歇給料的弧形撥料板，以便于第一旋轉驅動件通過旋轉軸帶動弧形撥料板旋轉，使得弧形撥料板旋轉的同時帶動原料勻速定量給料，避免給料速度過快影響分篩質量。

10、作為本發明的一種技術方案，所述色選機本體內部的頂部傾斜設置有用于將蝦仁內部的魚蝦進行篩選的第一振動篩盤，且所述色選機本體內部的底部傾斜設置有能夠對蝦仁中碎屑進行分離的第二振動篩盤，且所述色選機本體兩側靠近第一振動篩盤以及第二振動篩盤的底部傾斜設置有若干讓位槽，以便于第二振動篩盤對蝦仁中的碎屑進行分離，而分離后的蝦仁沿第二振動篩盤下行輸送至成品蝦仁出料組件內部。

11、作為本發明的一種技術方案，所述色選機本體內部靠近第一振動篩盤以及第二振動篩盤底部設置有清理組件，所述清理組件包括有兩端安裝于讓位槽內側的移動安裝架，所述移動安裝架頂端設置有能夠縱向移動對第一振動篩盤以及第二振動篩盤進行清理的清理刷，且清理刷的下端面設置有能夠貫穿移動安裝架的限位推桿，所述限位推桿的外部設置有限位推塊，且限位推桿外部限位推塊的底部設置有推送彈簧，且色選機本體的兩側傾斜安裝有第一伸縮組件，所述第一伸縮組件的輸出端能夠與移動安裝架的一端進行固定，以便于第一伸縮組件能夠帶動移動安裝架沿讓位槽往復移動，使得移動安裝架通過限位推桿帶動清理刷分別對第一振動篩盤以及第二振動篩盤進行清理，進而避免第一振動篩盤以及第二振動篩盤堵塞。

12、本發明相比較于現有技術的有益效果是：

13、本技術通過在支撐底座底端的中心處安裝第二旋轉驅動件，并將轉動臺固定在第二旋轉驅動件的輸出端，使得第二旋轉驅動件帶動轉動臺通過環形限位滑軌沿環形限位滑槽按照固定角度旋轉，進而使得轉動臺帶動第一安裝槽內部安裝的成品蝦仁收集箱移動至成品蝦仁出料組件的底部，進而使得成品蝦仁出料組件將色選機本體內部分選后的蝦仁輸送至成品蝦仁收集箱內部進行儲存，實現了自動更換成品蝦仁收集箱，從而提高下料效率，解決了人工平繁更換成品蝦仁收集箱導致工人勞動強度大的問題。

14、本技術通過在成品蝦仁出料組件輸出端的兩側對稱設置兩組第二伸縮組件，并在第二伸縮組件的輸出端安裝防堵閘板，使得轉動臺帶動成品蝦仁收集箱旋轉更換時，第二伸縮組件帶動防堵閘板將成品蝦仁出料組件的輸出端閉合，避免蝦仁灑落，實現了對成品蝦仁出料組件自動閉合，解決了更換成品蝦仁收集箱導致蝦仁灑落導致浪費的問題。

15、本技術通過將方形限位滑桿固定在轉動臺上端面的中心處，并將滑塊安裝在方形限位滑桿的外部，然后在方形限位滑桿的兩側設置第四伸縮組件，且第四伸縮組件的輸出端分別與滑塊的兩側固定連接，使得第四伸縮組件帶動滑塊沿方形限位滑桿縱向移動調整角度，并在滑塊的側面對稱設置若干懸臂，然后在懸臂的末端的底部分別設置用于對成品蝦仁收集箱內部物料裝載量進行實時監測的視覺監測組件，當視覺監測組件監測到成品蝦仁收集箱內部物料裝載到預設深度后，視覺監測組件將監測數據輸送至控制箱，從而使得控制箱控制第二旋轉驅動件帶動轉動臺旋轉，進而對成品蝦仁收集箱進行更換，實現了對成品蝦仁收集箱實時監測以及自動調整。
