本技術涉及玉米種子篩選，尤其涉及一種鮮食玉米育種用玉米粒篩選設備。

背景技術：

1、玉米育種是通過選擇性繁殖和種植以改良和提高玉米品質、產量和抗性的過程，玉米育種的關鍵環節之一是篩選出理想的玉米種子，鮮食玉米育種過程中，為了選擇和培育出優質的玉米品種，通常需要進行玉米粒的篩選。這個過程需要高效、精確的設備來確保選出符合育種目標的種子。

2、現有技術中大多篩選設備篩選效率低，且篩選效率低，篩選效率低從而導致玉米粒中混有較多的雜質或次品，降低了最終產品的品質和一致性，同時使得不符合質量標準的玉米粒混入最終的育種樣本中，從而降低了最終產品的品質，為此提出一種鮮食玉米育種用玉米粒篩選設備來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種鮮食玉米育種用玉米粒篩選設備，旨在改善了現有技術中篩選低效率導致未能篩選出符合育種目標的玉米粒，進而使得育種品種的穩定性受到威脅的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種鮮食玉米育種用玉米粒篩選設備，包括箱體，所述箱體前側設置有除塵組件，所述箱體頂部固定連接有入料口，所述箱體左側固定連接有支架，所述支架中部固定連接有電機，所述電機驅動端固定連接有擺動塊，所述箱體內部設置有篩網，所述篩網左側開設有凹槽，所述箱體左側內部固定連接有固定板，所述箱體右側開設有兩個卸料口，所述箱體前側頂部開設有排塵口。

3、進一步地，所述除塵組件包括除塵箱，所述除塵箱固定連接在所述箱體前側頂部，所述除塵箱與所述排塵口相連通，所述除塵箱后側滑動連接有過濾板，所述除塵箱底部固定連接有連接管，所述連接管底部固定連接有氣泵，所述氣泵后側固定連接在所述箱體前側，所述氣泵底部左右兩側輸出端均固定有排氣管，所述除塵箱前側頂部設置有固定組件。

4、進一步地，所述固定組件包括兩個彈簧，所述除塵箱前側內部開設有限位槽，兩個所述彈簧前側分別固定連接在所述限位槽前部左右兩側，兩個所述彈簧后側固定連接有卡塊，所述卡塊前側中部固定連接有拉桿。

5、進一步地，所述過濾板頂側中部開設有卡槽，所述卡塊嵌合連接在所述卡槽內。

6、進一步地，所述除塵箱后側開設有滑槽，所述過濾板滑動連接在所述滑槽內。

7、進一步地，所述過濾板頂部固定連接有把手。

8、進一步地，所述篩網右側轉動連接在上側所述卸料口中部。

9、進一步地，所述箱體右側固定連接有兩個擋板，兩個所述擋板分別固定連接在兩個所述卸料口右側底部。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過電機、擺動塊和篩網的相互配合，高效篩選設備能夠減少對人工的依賴，降低了人為因素對產品質量的影響，能夠?qū)⒉环腺|(zhì)量標準的玉米粒、雜質和異物有效地去除，有助于提高生產的一致性和穩定性。

12、2、本實用新型中，通過除塵箱、過濾板、連接管、氣泵和排氣管的相互配合，除塵過濾系統有效地去除篩選過程中產生的灰塵和雜質，保持了工作環境的清潔，改善了工作場所的空氣質量，為操作員創造了更安全、更健康的工作環境，有效地減少在篩選過程中產生的雜質和灰塵對最終產品質量的影響，提高鮮食玉米粒的純度和品質。

技術特征：

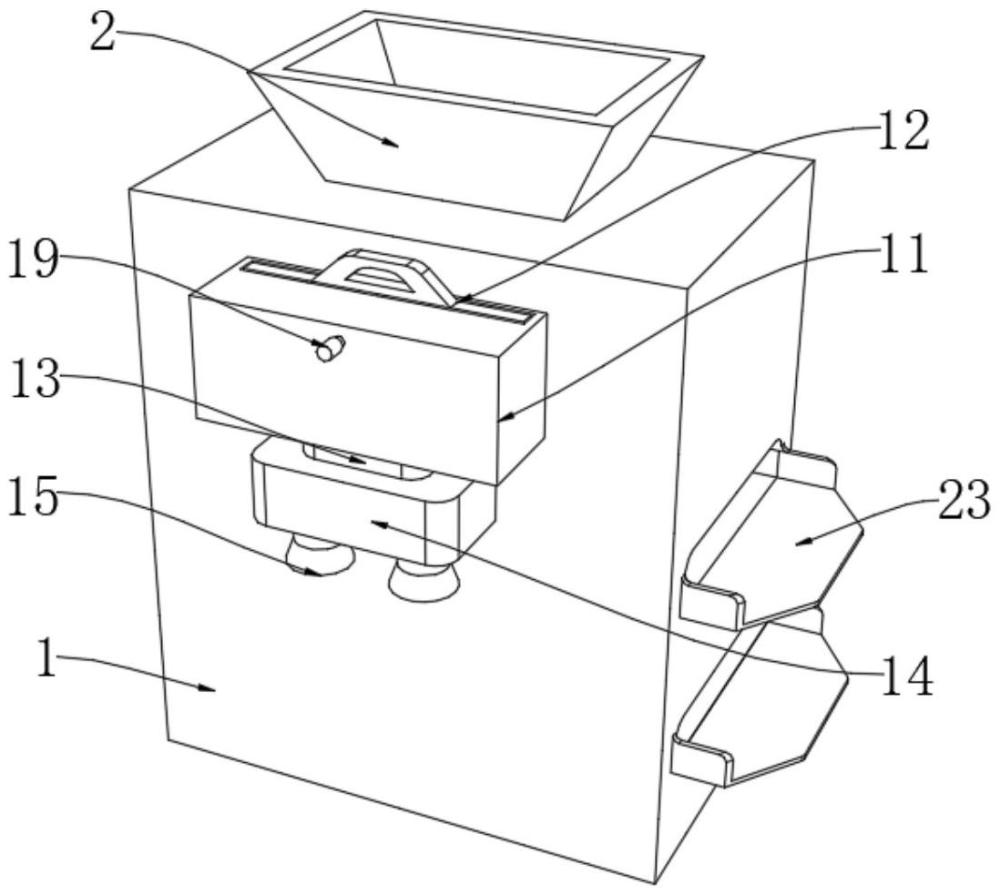

1.一種鮮食玉米育種用玉米粒篩選設備，包括箱體(1)，其特征在于：所述箱體(1)前側設置有除塵組件，所述箱體(1)頂部固定連接有入料口(2)，所述箱體(1)左側固定連接有支架(3)，所述支架(3)中部固定連接有電機(4)，所述電機(4)驅動端固定連接有擺動塊(5)，所述箱體(1)內部設置有篩網(6)，所述篩網(6)左側開設有凹槽(8)，所述箱體(1)左側內部固定連接有固定板(7)，所述箱體(1)右側開設有兩個卸料口(9)，所述箱體(1)前側頂部開設有排塵口(10)。

2.根據權利要求1所述的一種鮮食玉米育種用玉米粒篩選設備，其特征在于：所述除塵組件包括除塵箱(11)，所述除塵箱(11)固定連接在所述箱體(1)前側頂部，所述除塵箱(11)與所述排塵口(10)相連通，所述除塵箱(11)后側滑動連接有過濾板(12)，所述除塵箱(11)底部固定連接有連接管(13)，所述連接管(13)底部固定連接有氣泵(14)，所述氣泵(14)后側固定連接在所述箱體(1)前側，所述氣泵(14)底部左右兩側輸出端均固定有排氣管(15)，所述除塵箱(11)前側頂部設置有固定組件。

3.根據權利要求2所述的一種鮮食玉米育種用玉米粒篩選設備，其特征在于：所述固定組件包括兩個彈簧(16)，所述除塵箱(11)前側內部開設有限位槽(17)，兩個所述彈簧(16)前側分別固定連接在所述限位槽(17)前部左右兩側，兩個所述彈簧(16)后側固定連接有卡塊(18)，所述卡塊(18)前側中部固定連接有拉桿(19)。

4.根據權利要求3所述的一種鮮食玉米育種用玉米粒篩選設備，其特征在于：所述過濾板(12)頂側中部開設有卡槽(21)，所述卡塊(18)嵌合連接在所述卡槽(21)內。

5.根據權利要求3所述的一種鮮食玉米育種用玉米粒篩選設備，其特征在于：所述除塵箱(11)后側開設有滑槽(20)，所述過濾板(12)滑動連接在所述滑槽(20)內。

6.根據權利要求3所述的一種鮮食玉米育種用玉米粒篩選設備，其特征在于：所述過濾板(12)頂部固定連接有把手(22)。

7.根據權利要求1所述的一種鮮食玉米育種用玉米粒篩選設備，其特征在于：所述篩網(6)右側轉動連接在上側所述卸料口(9)中部。

8.根據權利要求1所述的一種鮮食玉米育種用玉米粒篩選設備，其特征在于：所述箱體(1)右側固定連接有兩個擋板(23)，兩個所述擋板(23)分別固定連接在兩個所述卸料口(9)右側底部。

技術總結
本技術涉及玉米種子篩選技術領域，公開了一種鮮食玉米育種用玉米粒篩選設備，包括箱體，所述箱體頂部固定連接有入料口，所述箱體左側固定連接有支架，所述支架中部固定連接有電機，所述電機驅動端固定連接有擺動塊，所述箱體內部設置有篩網，所述篩網左側開設有凹槽，所述箱體左側內部固定連接有固定板，所述固定板滑動連接在所述凹槽內，所述箱體右側開設有兩個卸料口，所述箱體前側頂部開設有排塵口。本技術中，通過電機、擺動塊和篩網的相互配合，高效的篩選能夠有效地分離出符合質量標準的玉米粒，降低次品和廢品的產生，去除存在的異物和雜質，從而提高了食品的安全性，減少了食品受污染的風險。

技術研發人員：張超,郭歡,萬可,岳淑寧,李忠玲,史紅麗,戴佳錕
受保護的技術使用者：陜西省生物農業研究所
技術研發日：20240710
技術公布日：2025/4/28
