本技術涉及分選傳輸機構，尤其涉及一種鉛筆視覺分選傳輸機構。

背景技術：

1、鉛筆生產的時候會使用木桿包裹住石墨筆芯，由于木桿都是淡黃色的，為了保證鉛筆整體的美觀性，會在鉛筆的表面噴涂一層油漆，在噴涂油漆之前，需要對鉛筆的外觀進行檢測，剔除有破損及有缺陷的鉛筆。

2、但是現有設備中，傳輸過快使機器檢測不夠全面，影響鉛筆的檢測質量，不合格的鉛筆還需大量人工挑揀，但工人精力有限，不能完全的把不合格的鉛筆挑出，浪費大量的工人勞動力，為此提出一種鉛筆視覺分選傳輸機構。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種鉛筆視覺分選傳輸機構。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種鉛筆視覺分選傳輸機構，包括輸送臺，所述輸送臺底部固定設有四根立柱，所述輸送臺一側開設有滑孔，所述輸送臺上表面開設有輸送槽，所述輸送臺上表面固定設有儲料箱，所述輸送臺一側固定設有出料槽，所述出料槽底部活動設有輸送箱，所述輸送臺一側設有推料結構，所述輸送臺上表面設有分揀結構，所述輸送臺底部固定設有廢料箱，所述廢料箱8的內部滑動設有廢料抽屜9。

3、作為上述技術方案的進一步描述：

4、所述推料結構包括與輸送臺一側固定連接的固定板，所述固定板一側固定設有轉動電機，所述轉動電機的輸出軸固定設有轉盤，所述轉盤上固定設有轉動柱，所述轉動柱活動設有連接柱，所述連接柱另一端活動設有推桿，且所述推桿與輸送臺開設的滑孔滑動連接。

5、作為上述技術方案的進一步描述：

6、所述分揀結構包括與輸送臺上表面固定連接的u型板和電磁裝置，所述u型板底部固定設有檢測模塊，所述檢測模塊與電磁裝置電性連接，所述u型板一側固定設有第二彈簧，所述第二彈簧的另一端固定連接有連接板，所述連接板底部固定設有滑板，且所述滑板與輸送臺滑動連接，所述滑板的上表面與輸送臺開設的輸送槽的上表面齊平。

7、作為上述技術方案的進一步描述：

8、所述輸送箱內部上表面設有多個第一彈簧，多個所述第一彈簧頂部固定設有緩沖板，所述緩沖板與輸送箱活動連接。

9、作為上述技術方案的進一步描述：

10、所述滑板上表面固定連接的連接板為純鐵制造，所述儲料箱內部呈斗狀，所述儲料箱底部出料口與輸送槽相適配。

11、作為上述技術方案的進一步描述：

12、所述輸送槽上開設有漏料口，所述漏料口長度與滑板相適配，所述漏料口與廢料箱的頂部相通。

13、本實用新型具有如下有益效果：

14、1、與現有技術相比，該用于一種鉛筆視覺分選傳輸機構，通過設置轉動電機、轉盤、轉動柱、連接柱和推桿等，轉動電機的輸出軸帶動轉盤轉動，轉盤帶動轉動軸，轉動軸帶動轉動連接的連接柱轉動，連接柱帶動推桿在輸送臺開設的滑孔內滑動，推桿向前運動時把輸送槽內的鉛筆向前推送，然后推送桿向后運動至最后方時儲料箱中最底下的鉛筆落在輸送槽上，然后推桿再次向前推送，后一個鉛筆把前一個鉛筆依次向前推送，實現連續間歇性輸送，避免輸送過快機器檢測不全面，影響鉛筆質量。

15、2、與現有技術相比，該用于一種鉛筆視覺分選傳輸機構，通過設置檢測模塊、電線、電磁裝置、第二彈簧和滑板等，檢測到不合格或損壞的鉛筆時，檢測模塊會通過電性連接的電磁裝置通電，使電磁裝置具有磁性，把純鐵制造的連接板吸住，連接板帶動滑板向電磁裝置運動，第二彈簧會被拉長，使滑板打開輸送槽上的漏料口，讓不合格的鉛筆從漏料口處掉落在廢料箱內的廢料抽屜上，然后檢測模塊檢測不到鉛筆時，會通過電信號對電磁裝置斷電，電磁裝置沒有磁性，純鐵制的連接板會通過第二彈簧的彈性回到原位，不再用工人一個一個的把不合格挑出來，避免浪費人工勞動力。

技術特征：

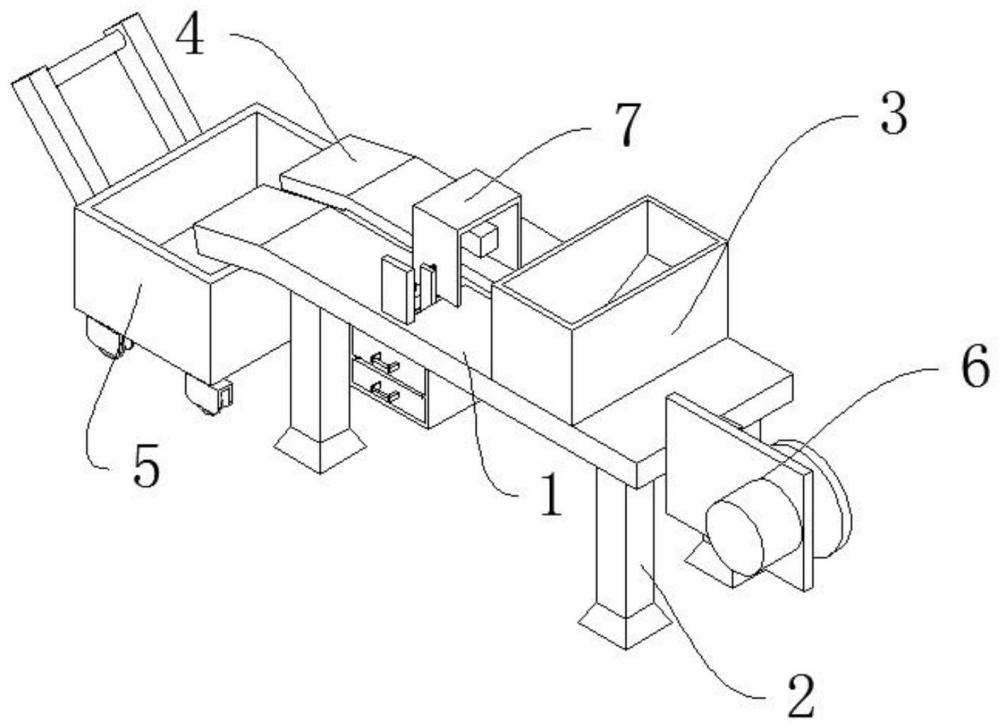

1.一種鉛筆視覺分選傳輸機構，包括輸送臺(1)，其特征在于：所述輸送臺(1)底部固定設有四根立柱(2)，所述輸送臺(1)一側開設有滑孔，所述輸送臺(1)上表面開設有輸送槽，所述輸送臺(1)上表面固定設有儲料箱(3)，所述輸送臺(1)一側固定設有出料槽(4)，所述出料槽(4)底部活動設有輸送箱(5)，所述輸送臺(1)一側設有推料結構(6)，所述輸送臺(1)上表面設有分揀結構(7)，所述輸送臺(1)底部固定設有廢料箱(8)，所述廢料箱(8)的內部滑動設有廢料抽屜(9)。

2.根據權利要求1所述的一種鉛筆視覺分選傳輸機構，其特征在于：所述推料結構(6)包括與輸送臺(1)一側固定連接的固定板(601)，所述固定板(601)一側固定設有轉動電機(602)，所述轉動電機(602)的輸出軸固定設有轉盤(603)，所述轉盤(603)上固定設有轉動柱(604)，所述轉動柱(604)活動設有連接柱(605)，所述連接柱(605)另一端活動設有推桿(606)，且所述推桿(606)與輸送臺(1)開設的滑孔滑動連接。

3.根據權利要求2所述的一種鉛筆視覺分選傳輸機構，其特征在于：所述分揀結構(7)包括與輸送臺(1)上表面固定連接的u型板(701)和電磁裝置(704)，所述u型板(701)底部固定設有檢測模塊(702)，所述檢測模塊(702)與電磁裝置(704)電性連接，所述u型板(701)一側固定設有第二彈簧(705)，所述第二彈簧(705)的另一端固定連接有連接板，所述連接板底部固定設有滑板(706)，且所述滑板(706)與輸送臺(1)滑動連接，所述滑板(706)的上表面與輸送臺(1)開設的輸送槽的上表面齊平。

4.根據權利要求1所述的一種鉛筆視覺分選傳輸機構，其特征在于：所述輸送箱(5)內部上表面設有多個第一彈簧(501)，多個所述第一彈簧(501)頂部固定設有緩沖板(502)，所述緩沖板(502)與輸送箱(5)活動連接。

5.根據權利要求3所述的一種鉛筆視覺分選傳輸機構，其特征在于：所述滑板(706)上表面固定連接的連接板為純鐵制造，所述儲料箱(3)內部呈斗狀，所述儲料箱(3)底部出料口與輸送槽相適配。

6.根據權利要求5所述的一種鉛筆視覺分選傳輸機構，其特征在于：所述輸送槽上開設有漏料口，所述漏料口長度與滑板(706)相適配，所述漏料口與廢料箱(8)的頂部相通。

技術總結
本技術屬于分選傳輸機構技術領域，尤其為一種鉛筆視覺分選傳輸機構，包括輸送臺，所述輸送臺底部固定設有四根立柱，所述輸送臺一側開設有滑孔，所述輸送臺上表面開設有輸送槽，所述輸送臺上表面固定設有儲料箱，本技術通過設置轉動電機、轉盤、轉動柱、連接柱和推桿等，轉動電機的輸出軸帶動轉盤轉動，轉盤帶動轉動軸，轉動軸帶動轉動連接的連接柱轉動，連接柱帶動推桿在輸送臺開設的滑孔內滑動，推桿向前運動時把輸送槽內的鉛筆向前推送，然后推送桿向后運動至最后方時儲料箱中最底下的鉛筆落在輸送槽上，然后推桿再次向前推送，后一個鉛筆把前一個鉛筆依次向前推送，實現連續間歇性輸送，避免輸送過快機器檢測不全面，影響鉛筆質量。

技術研發人員：吳永清
受保護的技術使用者：浙江慶元縣和順自動化科技有限公司
技術研發日：20240122
技術公布日：2025/4/28
